Trạm Biến Áp: Trái Tim Của Hệ Thống Điện Hiện Đại

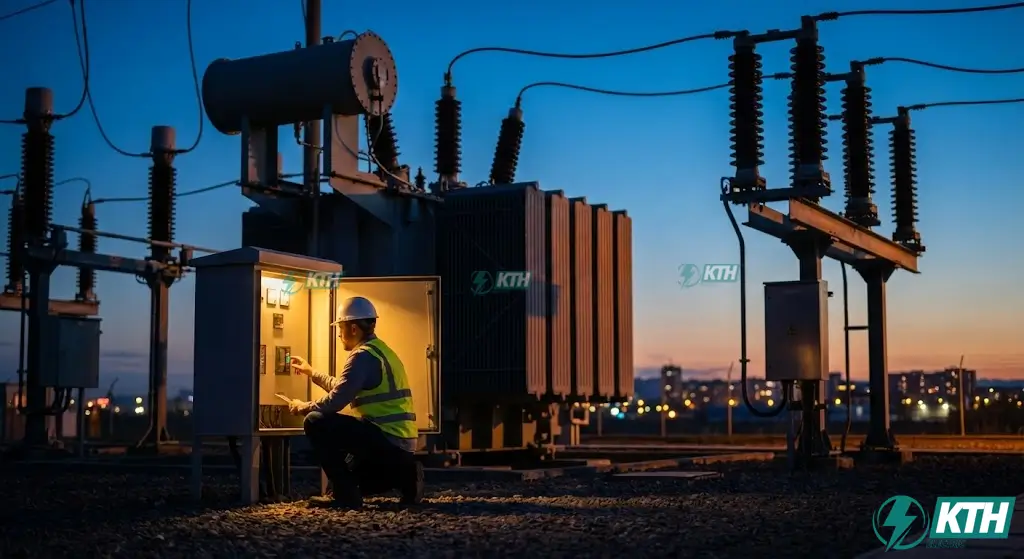

Trạm biến áp là gì? Vai trò và tầm quan trọng trong hệ thống điện
Trạm biến áp là gì? Vai trò và tầm quan trọng trong hệ thống điện Khi nói về trạm biến áp, chúng ta đang đề cập đến một phần không thể thiếu trong việc đảm bảo cung cấp điện năng ổn định và liên tục. Trạm biến áp giúp chuyển đổi điện áp từ mức cao xuống mức thấp hơn hoặc ngược lại, phù hợp với nhu cầu sử dụng.
- Vai trò chính của trạm biến áp:
- Phân phối điện năng đến các khu vực dân cư, công nghiệp, và thương mại.
- Đảm bảo an toàn điện năng khi truyền tải qua lưới điện cao áp.
- Giảm tổn thất năng lượng trong quá trình vận hành.
Trạm biến áp đóng vai trò như “trái tim” của hệ thống điện, đảm bảo mọi thiết bị điện từ máy biến áp đến tủ điện hoạt động hài hòa.
Cấu Tạo Của Trạm Biến Áp
Trạm biến áp được thiết kế với các thành phần chính nhằm đảm bảo hiệu quả trong truyền tải và phân phối điện năng. Mặc dù cấu trúc có thể thay đổi tùy thuộc vào loại trạm và mục đích sử dụng, nhưng những thành phần dưới đây là không thể thiếu để đảm bảo vận hành an toàn và ổn định.
| Thành phần chính | Chức năng |
|---|---|
| Máy biến áp | – Chuyển đổi điện áp từ cao áp xuống trung áp hoặc từ trung áp xuống hạ áp phù hợp với phụ tải. |
| Thanh cái (Busbar) | – Truyền tải điện năng giữa các thiết bị trong trạm biến áp. |
| Dao cách ly (Isolator) | – Cách ly phần thiết bị khỏi hệ thống để bảo trì hoặc sửa chữa an toàn. |
| Hệ thống chống sét và nối đất | – Bảo vệ thiết bị khỏi các xung điện áp cao do sét đánh hoặc sự cố điện. |
| Hệ thống điện tự dùng | – Cung cấp nguồn điện phục vụ vận hành các thiết bị phụ trợ trong trạm biến áp. |
| Khu vực điều hành và phân phối | – Bao gồm tủ điều khiển và các thiết bị phân phối điện, giám sát toàn bộ hoạt động của trạm. |
Lưu ý về cấu tạo:

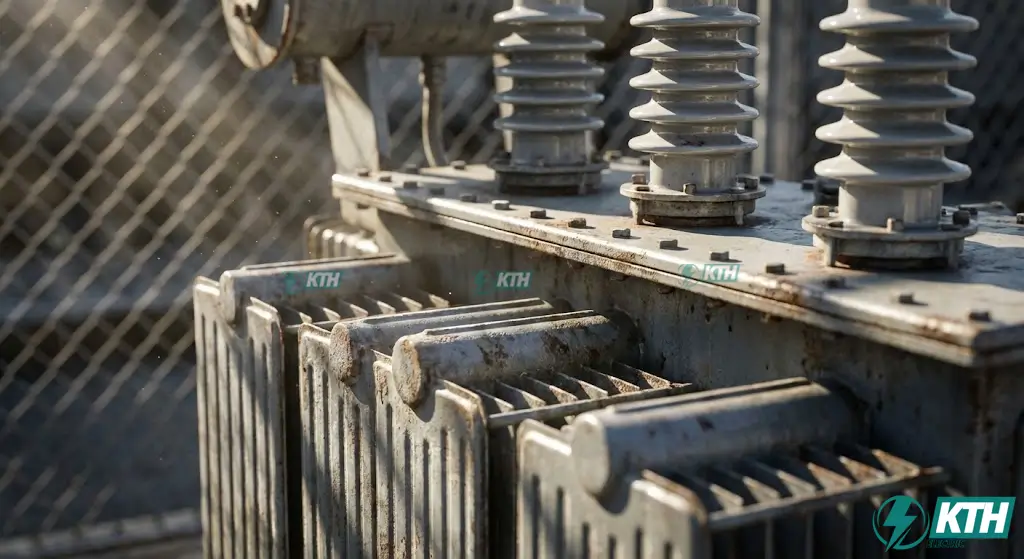

- Máy biến áp là thành phần trung tâm và quan trọng nhất của trạm, được lựa chọn dựa trên công suất và cấp điện áp yêu cầu.
- Thanh cái phải đảm bảo độ bền cơ học và điện áp phù hợp với toàn hệ thống.
- Hệ thống chống sét và nối đất cần được thiết kế đúng tiêu chuẩn để bảo vệ an toàn cho cả thiết bị và con người.
Các loại trạm biến áp phổ biến và ứng dụng thực tế
Hiện nay, có nhiều loại trạm biến áp được sử dụng tùy vào mục đích và quy mô của công trình. Dưới đây là hai loại phổ biến nhất:
Trạm Biến Áp Nền: Cấu Trúc và Ứng Dụng
Cấu trúc và đặc điểm của trạm biến áp nền
Trạm biến áp nền là một giải pháp tối ưu trong hệ thống phân phối điện, được thiết kế với các đặc điểm kỹ thuật đảm bảo hiệu suất và an toàn vận hành. Cấu trúc cơ bản của trạm bao gồm:
- Thiết bị cao áp: Được lắp đặt trên cột, chịu trách nhiệm tiếp nhận điện áp từ lưới trung thế.
- Máy biến áp:
- Có thể là tổ ba máy biến áp một pha hoặc một máy biến áp ba pha.
- Đặt trên bệ xi măng dưới đất để đảm bảo ổn định cơ học và cách ly điện.
- Tủ phân phối hạ áp: Đặt trong nhà, được thiết kế để phân phối điện năng đến các phụ tải một cách an toàn và hiệu quả.
- Tường rào bảo vệ: Bao quanh khu vực trạm, ngăn chặn sự xâm nhập trái phép và bảo vệ thiết bị khỏi tác động bên ngoài.
- Đường dây kết nối: Tùy thuộc vào điều kiện địa hình, có thể sử dụng cáp ngầm hoặc đường dây trên không.
- Thiết bị đo đếm điện năng: Lắp đặt ở phía trung áp hoặc hạ áp để giám sát và quản lý điện năng tiêu thụ.
Ứng dụng của trạm biến áp nền
Trạm biến áp nền được sử dụng rộng rãi nhờ khả năng đáp ứng linh hoạt các yêu cầu phân phối điện năng. Các ứng dụng phổ biến bao gồm:
- Vùng nông thôn: Đảm bảo nguồn điện ổn định phục vụ sinh hoạt và sản xuất.
- Cơ quan hành chính và xí nghiệp: Phục vụ các hoạt động văn phòng và vận hành thiết bị máy móc.
- Nhà xưởng, kho bãi: Cung cấp điện năng cho dây chuyền sản xuất, hệ thống chiếu sáng, và các thiết bị công nghiệp.
- Khu công nghiệp: Đáp ứng nhu cầu điện năng lớn cho các cơ sở sản xuất quy mô lớn.
Lợi ích của trạm biến áp nền
- Tính linh hoạt: Có thể điều chỉnh thiết kế phù hợp với nhiều loại công trình khác nhau.
- An toàn cao: Hệ thống bảo vệ và cách ly được thiết kế tối ưu, giảm thiểu rủi ro sự cố.
- Khả năng vận hành ổn định: Đảm bảo hiệu suất trong suốt thời gian dài với chi phí bảo trì hợp lý.
Trạm Biến Áp Treo: Cấu Trúc, Ưu Nhược Điểm và Thiết Bị Chính
Cấu trúc của trạm biến áp treo
Trạm biến áp treo là một dạng trạm biến áp ngoài trời, trong đó toàn bộ thiết bị cao áp, hạ áp, tủ điện và máy biến áp đều được lắp đặt trên cột điện. Thiết kế này phù hợp với các khu vực có diện tích hạn chế, thường sử dụng máy biến áp công suất nhỏ và cấp điện áp phổ biến như 15¸22 / 0,4 kV.
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Công suất máy biến áp | 3 x 75 kVA |
| Cấp điện áp | 15¸22 / 0,4 kV |
| Phần đo đếm điện năng | Lắp đặt ở phía hạ áp |
Ưu điểm của trạm biến áp treo
- Tiết kiệm diện tích: Thiết kế trên cột điện giúp tối ưu hóa không gian, phù hợp với các khu vực hạn chế về mặt bằng.
- Ứng dụng linh hoạt: Thường được sử dụng làm trạm công cộng để cung cấp điện cho vùng dân cư nhỏ.
Nhược điểm của trạm biến áp treo
- Ảnh hưởng mỹ quan đô thị: Thiết kế lộ thiên không phù hợp với các khu vực đông dân cư hoặc trung tâm thành phố.
- Khả năng bảo trì: Do thiết bị lắp đặt ở trên cao, việc bảo trì và vận hành có thể gặp khó khăn trong điều kiện thời tiết bất lợi.
Thiết bị chính của trạm biến áp treo
| Loại thiết bị | Chức năng | Thông số kỹ thuật |
|---|---|---|
| Thiết bị cao áp | Chuyển đổi và phân phối điện năng từ lưới cao áp. | – Điện áp: 35/ 22/ 12/ 7,2 kV |
| Máy biến áp | Chuyển đổi điện áp từ cao áp xuống hạ áp phù hợp với phụ tải. | – Công suất: 31.5 ~ 630 kVA |
| Hạ áp | Phân phối điện năng đến các thiết bị tiêu thụ điện. | |
| Dao phụ tải/ Dao cách ly | Đóng/ngắt mạch điện trong các tình huống vận hành hoặc sửa chữa. | |
| Chống sét van | Bảo vệ thiết bị khỏi tác động của sét. | |

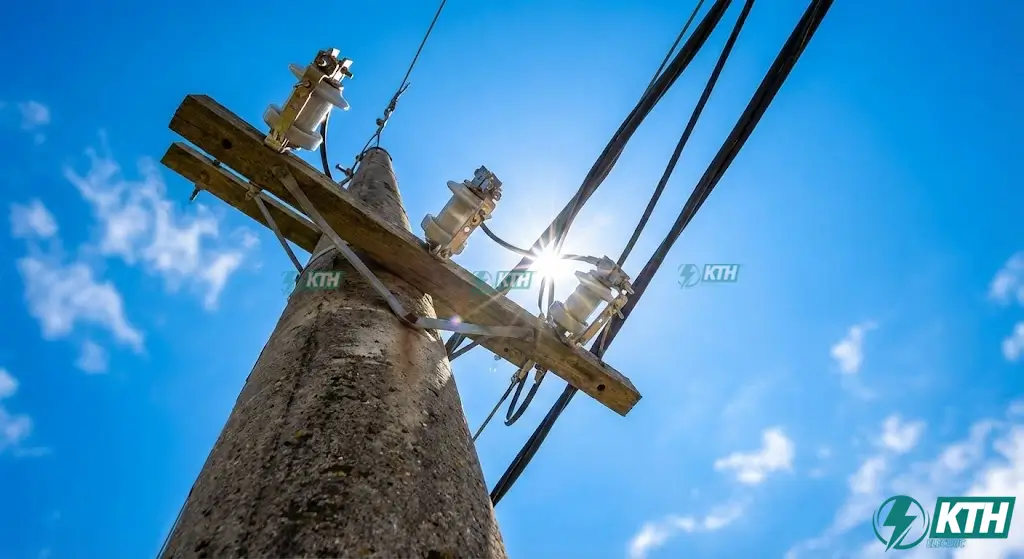

| Cầu chì tự rơi | Bảo vệ máy biến áp và các thiết bị khác khi có sự cố. | |
| Tủ điện tổng | Quản lý và phân phối dòng điện đến các phụ tải. | – Dòng điện: 100 ~ 1250 A |
| Tủ tụ bù công suất | Tăng hiệu quả sử dụng điện, giảm tổn hao điện năng. |
Mỗi loại trạm biến áp có một ứng dụng riêng, từ việc cung cấp điện cho nhà máy đến hỗ trợ lưới điện quốc gia hoạt động hiệu quả.
Phân loại các loại trạm biến áp thông dụng
| Loại trạm biến áp | Đặc điểm | Ứng dụng phổ biến |
|---|---|---|
| Trạm biến áp theo điện áp | – Phân loại thành 4 nhóm điện áp: | – Ứng dụng trong các cấp độ truyền tải và phân phối điện năng khác nhau. |
| + Siêu cao áp: > 500kV | ||
| + Cao áp: 66kV, 110kV, 220kV, 500kV | ||
| + Trung áp: 6kV, 10kV, 15kV, 22kV, 35kV | ||
| + Hạ áp: 0,4kV, 0,2kV | ||
| Trạm biến áp phân phối | – Nhận điện áp trung gian và hạ xuống 0,22kV – 0,4kV. | – Sử dụng cho công trình dân dụng như tòa nhà, khu dân cư. |
| – Kiểu dáng: Treo, giàn, bệt, kín, kios. | ||
| + Treo: Thiết bị treo trên cột điện, thường là máy biến áp một pha. | ||
| + Giàn: Máy biến áp được nâng đỡ bởi hai cột trụ lớn. | ||
| + Bệt: Thiết bị cao áp trên cột, máy biến áp đặt trên bệ xi măng. | ||
| + Kín: Đặt trong nhà, gồm ba phòng riêng biệt (cao áp, hạ áp, máy biến áp). | – Thích hợp cho khu vực đông dân cư, đảm bảo an toàn và mỹ quan đô thị. | |

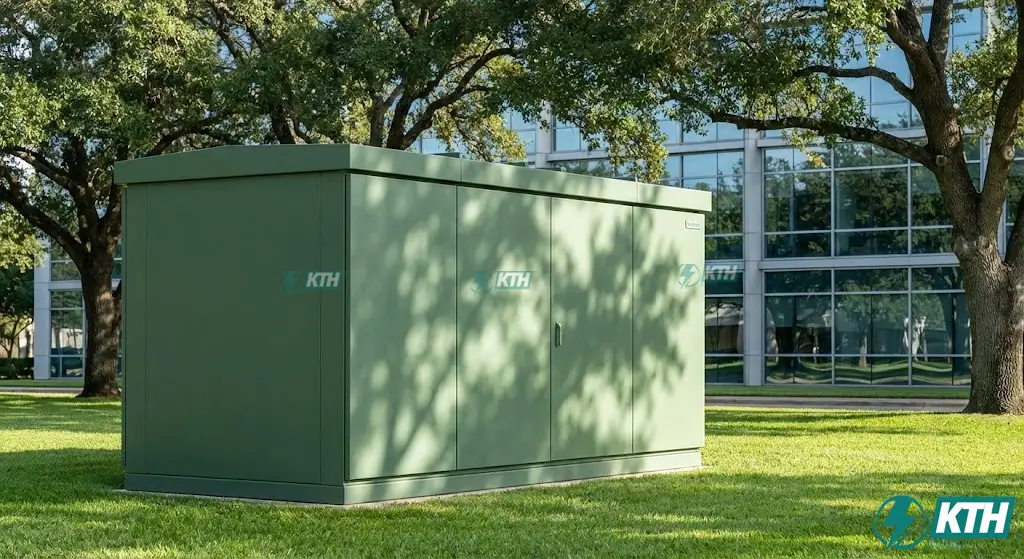

| + Kios: Kết cấu bằng tôn, khép kín, ba khoang (trung thế, hạ thế, máy biến áp). | – Sử dụng trong khu công nghiệp hoặc khu dân cư. | |
| Trạm biến áp trung gian | – Nhận điện áp 110kV – 220kV và hạ xuống 22kV – 35kV. | – Được lắp đặt tại khu vực lộ thiên để đáp ứng nhu cầu công suất lớn. |
| Trạm biến áp ngoài trời | – Công suất lớn, kích thước lớn, được lắp đặt ở khu vực rộng rãi, thoáng khí. | – Ứng dụng cho các khu vực có không gian mở, đảm bảo truyền tải năng lượng cao. |
| – Điểm trừ: Ảnh hưởng mỹ quan, có nguy cơ nguy hiểm nếu không tuân thủ quy chuẩn an toàn. | ||
| Trạm biến áp trong nhà | – Được xây dựng trong nhà, bảo vệ thiết bị khỏi tác động môi trường, đảm bảo an toàn cao. | – Thích hợp cho khu vực đông dân cư, nơi cần đảm bảo tính an toàn và mỹ quan. |
Quy trình thiết kế và lắp đặt trạm biến áp đảm bảo hiệu quả
1. Xác định vị trí và quy hoạch
Việc lựa chọn vị trí đặt trạm biến áp rất quan trọng. Trạm biến áp cần được đặt tại trung tâm phụ tải để tối ưu hóa chi phí dây dẫn và giảm thiểu tổn thất điện năng.
2. Lựa chọn thiết bị
- Máy biến áp: Chọn loại máy có công suất phù hợp (ví dụ: 1000 kVA, 2000 kVA).
- Tủ điện: Đảm bảo khả năng phân phối điện ổn định.
- Cáp điện và hệ thống tiếp địa: Phải đạt tiêu chuẩn an toàn.
3. Lắp đặt và kiểm tra
Các bước lắp đặt bao gồm: đấu nối thiết bị, kiểm tra cách điện, và đảm bảo hệ thống tiếp địa đạt chuẩn.
Quy trình vận hành và bảo trì trạm biến áp hiệu quả
Để trạm biến áp hoạt động lâu dài, việc bảo trì định kỳ là không thể thiếu.
- Kiểm tra định kỳ:

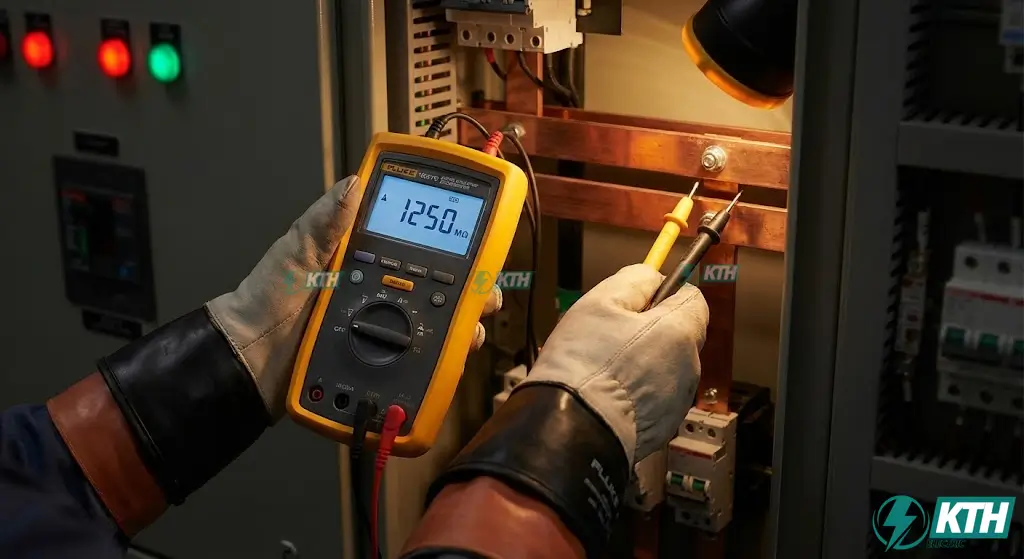

- Đo điện trở cách điện.
- Vệ sinh máy biến áp, kiểm tra mức dầu cách điện.
- Phòng ngừa sự cố:
- Sửa chữa hoặc thay thế thiết bị hỏng.
- Bổ sung chống sét van và kiểm tra hệ thống tiếp địa.
- Xử lý nhanh các sự cố phổ biến:
- Cháy nổ: Nhanh chóng cách ly thiết bị.
- Mất điện: Kiểm tra máy biến áp và cáp điện.
Các tiêu chuẩn cần tuân thủ khi xây dựng và vận hành trạm biến áp
Tiêu chuẩn thiết kế:
- Phù hợp với điện áp đầu vào (ví dụ: 220/110 kV).
- Đáp ứng các yêu cầu về môi trường như chống bụi, chống cháy.
An toàn lao động:
- Trang bị đầy đủ thiết bị bảo hộ cho kỹ thuật viên.
- Tuân thủ quy định về khoảng cách an toàn điện.
Bảo vệ môi trường:
- Sử dụng dầu cách điện không gây ô nhiễm.
- Đảm bảo trạm biến áp không ảnh hưởng đến mỹ quan đô thị.
Những công nghệ tiên tiến trong quản lý và vận hành trạm biến áp
- Tích hợp công nghệ IoT:
Giám sát từ xa giúp tăng hiệu quả vận hành và giảm chi phí bảo trì. - Phần mềm quản lý năng lượng:
Tự động báo cáo hiệu suất và dự đoán lỗi. - Hệ thống tự động hóa:
Tích hợp thiết bị thông minh để tối ưu hóa quy trình.
Lựa chọn và tối ưu chi phí xây dựng trạm biến áp
Chi phí lắp đặt trạm biến áp phụ thuộc vào:
- Loại thiết bị sử dụng (máy biến áp, tủ điện).
- Quy mô công trình và địa hình.
- Đơn vị thi công và bảo trì.
Mẹo tiết kiệm chi phí:
- Lựa chọn máy biến áp có tuổi thọ cao.
- Sử dụng cáp điện ngầm thay vì cáp lộ thiên để giảm rủi ro.
Những câu hỏi thường gặp về trạm biến áp
Làm thế nào để chọn đúng trạm biến áp?
Hãy dựa trên công suất cần sử dụng, đặc điểm công trình, và yêu cầu an toàn.
Tuổi thọ trung bình của thiết bị trong trạm biến áp là bao lâu?
Thông thường, tuổi thọ của máy biến áp là từ 15-20 năm, nếu được bảo trì đúng cách.
Khi nào cần nâng cấp trạm biến áp?
Nếu công suất phụ tải tăng vượt mức cho phép, bạn nên cân nhắc nâng cấp.
Tổng kết
Trạm biến áp không chỉ là thiết bị kỹ thuật mà còn là giải pháp cốt lõi cho hệ thống điện hiện đại. Việc hiểu rõ về thiết kế, vận hành, và bảo trì trạm biến áp sẽ giúp bạn đảm bảo hiệu quả sử dụng điện và an toàn trong quá trình vận hành. KTH ELECTRIC luôn sẵn sàng đồng hành cùng bạn trong việc tư vấn và cung cấp các giải pháp điện toàn diện.
