3 Quy Chuẩn Lắp Đặt Tủ Điện Theo Tiêu Chuẩn Quốc Gia – Hướng Dẫn Chi Tiết 2025

Lắp đặt tủ điện an toàn là yêu cầu bắt buộc trong mọi công trình, từ dân dụng đến công nghiệp. Đây không chỉ là yêu cầu kỹ thuật mà còn là nghĩa vụ pháp lý để đảm bảo an toàn, tránh quá tải, chập cháy và tai nạn điện giật. Để vận hành một hệ thống điện ổn định, việc tuân thủ các quy chuẩn quốc gia là yếu tố cốt lõi.

Bài viết này sẽ đi sâu vào 3 quy chuẩn chính tại Việt Nam, bao gồm các cập nhật mới nhất cho năm 2025, áp dụng cho cả hệ thống điện hạ thế và trung thế.

• TCVN 6221:2015: Quy định về thiết kế và chế tạo tủ (vật liệu, kết cấu, an toàn cơ).
• TCVN 6946:2011: Yêu cầu cho hệ thống đóng ngắt (vị trí lắp, kết nối, nối đất).
• QCVN 25:2025: Quy chuẩn kỹ thuật mới (hiệu lực 14/02/2025) cho thiết bị gia đình (chống giật, IP rating).

---

Quy Chuẩn 1: TCVN 6221:2015 Cho Thiết Kế Và Chế Tạo

TCVN 6221:2015 là tiêu chuẩn nền tảng, tập trung vào yêu cầu vật liệu (thép 1.5mm, đồng/nhôm), kết cấu (khoảng cách 50mm) và an toàn cơ (nối đất vỏ tủ <4Ω, thử nghiệm cách điện 2kV/1 phút) để đảm bảo độ bền cơ học và an toàn cho tủ điện hạ thế.

TCVN 6221:2015 (tương đương IEC 61439-1) là tiêu chuẩn nền tảng, quy định các yêu cầu về thiết kế và chế tạo tủ điện hạ thế, đảm bảo độ bền cơ học và an toàn vận hành.

Vật liệu

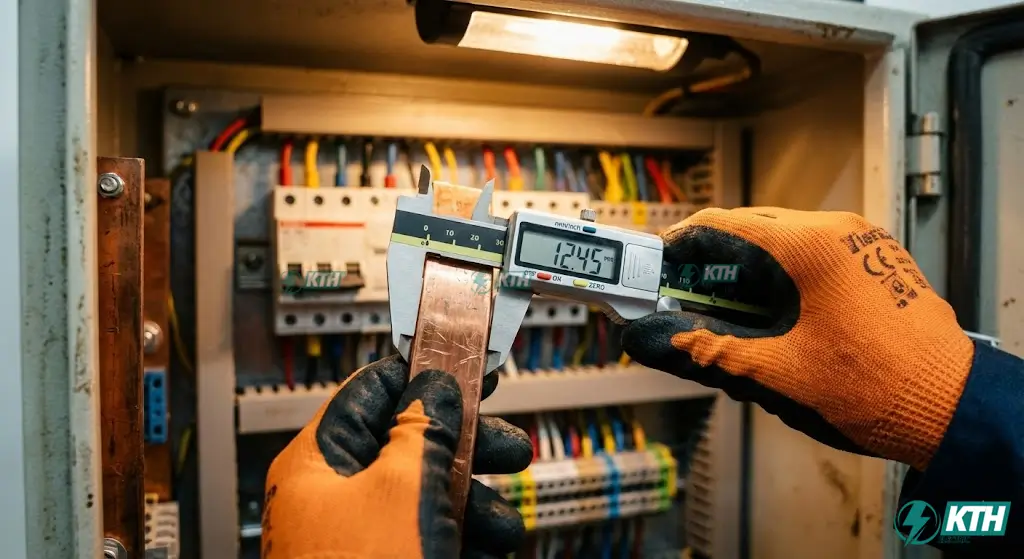

Vật liệu vỏ tủ phải dùng thép (tối thiểu 1.5mm) hoặc composite cách điện. Bộ phận dẫn điện chính như thanh cái busbar phải dùng đồng/nhôm với tiết diện được tính toán chính xác theo cường độ dòng điện (ví dụ: 10A cần 1.5mm²).

Vỏ tủ phải được làm từ vật liệu chịu lực tốt như thép tấm hoặc composite cách điện, với độ dày tối thiểu 1.5mm để chịu được va đập cơ khí. Các bộ phận dẫn điện chính (như thanh cái busbar) phải dùng đồng hoặc nhôm, có tiết diện được tính toán chính xác theo cường độ dòng điện (ví dụ: 10A cần 1.5mm²).

Kiểm tra: Luôn đo độ dày vật liệu và kiểm tra chứng chỉ xuất xưởng (CO/CQ) trước khi lắp đặt.

Kết cấu

Kết cấu tủ phải bố trí thiết bị (Aptomat, rơ le) cách nhau >50mm, dùng rail DIN chuẩn, và có cửa tủ khóa an toàn, với kích thước (ví dụ: 100A cần 600x800x300mm) phù hợp công suất.

Bố trí thiết bị bên trong tủ phải khoa học, đảm bảo khoảng cách an toàn. Các thiết bị đóng cắt như Aptomat (CB), rơ le phải cách nhau ít nhất 50mm để tránh nhiễu và thuận tiện cho tản nhiệt. Cửa tủ phải có khóa an toàn. Kích thước tủ phải được tính toán dựa trên công suất (ví dụ: tủ 100A thường cần kích thước tối thiểu 600x800x300mm).

Kiểm tra: Sử dụng rail DIN chuẩn để dễ dàng gá lắp và thay thế thiết bị.

An toàn

An toàn tủ điện theo TCVN 6221:2015 yêu cầu nối đất vỏ tủ (<4Ω), trang bị aptomat cắt quá tải (>1.5 lần dòng định mức), và bắt buộc thử nghiệm cách điện 2kV trong 1 phút trước vận hành.

Đây là yếu tố quan trọng nhất. Tủ phải được nối đất an toàn với điện trở nối đất <4Ω. Hệ thống phải được trang bị aptomat cắt quá tải, với dòng cắt khuyến nghị lớn hơn 1.5 lần dòng định mức của tải. Bạn có thể tham khảo bảng chọn aptomat theo công suất để đảm bảo lựa chọn chính xác.

Kiểm tra: Bắt buộc thử nghiệm cách điện ở mức 2kV trong 1 phút trước khi đưa vào vận hành.

---

Quy Chuẩn 2: TCVN 6946:2011 Cho Hệ Thống Đóng Ngắt

TCVN 6946:2011 là tiêu chuẩn kỹ thuật lắp đặt hệ thống đóng ngắt. Tiêu chuẩn này tập trung vào 3 yếu tố: vị trí lắp đặt (khô ráo, cách sàn 200mm), kết nối (tiết diện dây, siết chặt) và nối đất (điện trở <1Ω cho hạ thế).

TCVN 6946:2011 (tương đương IEC 60364-5-53) tập trung vào các yêu cầu kỹ thuật khi lắp đặt hệ thống đóng ngắt và điều khiển, đảm bảo tủ vận hành ổn định và chính xác.

Vị trí lắp đặt

Vị trí lắp tủ điện phải đặt ở nơi khô ráo (độ ẩm <80%), thoáng, cách sàn tối thiểu 200mm và cách tường >500mm để đảm bảo tản nhiệt, bảo trì và tránh ngập úng, ăn mòn.

Tủ điện phải được đặt ở nơi khô ráo (độ ẩm môi trường <80%), thoáng mát, và dễ dàng tiếp cận để bảo trì. Tủ phải được lắp cách sàn tối thiểu 200mm để tránh ẩm hoặc ngập nước. Khoảng cách an toàn từ tủ đến tường hoặc các vật cản khác phải >500mm để đảm bảo thông gió và không gian thao tác.

Kiểm tra: Đảm bảo vị trí lắp tránh xa các nguồn hóa chất ăn mòn hoặc nhiệt độ cao, giúp việc scan nhiệt tủ điện định kỳ chính xác hơn.

Kết nối

Kết nối tủ điện yêu cầu dây dẫn có tiết diện phù hợp tải (ví dụ: 16A dùng 2.5mm²), đầu nối siết chặt và đánh số rõ ràng, sử dụng MCB/MCCB có dòng cắt (kA) phù hợp (ví dụ: 10kA).

Dây dẫn phải có tiết diện phù hợp với tải (ví dụ: tải 16A dùng dây 2.5mm²). Tất cả các đầu nối (terminals) phải được đánh số rõ ràng theo sơ đồ mạch. Sử dụng các thiết bị đóng cắt như MCB hoặc MCCB với dòng cắt ngắn mạch (kA) phù hợp (ví dụ: 10kA cho hệ thống gia đình/văn phòng).

Kiểm tra: Siết chặt tất cả các kết nối pha và trung tính. Kết nối lỏng lẻo là nguyên nhân hàng đầu gây ra sự cố quá nhiệt và chập cháy.

Nối đất

Nối đất theo TCVN 6946:2011 là yêu cầu sống còn, bắt buộc điện trở nối đất hệ thống hạ thế phải đạt <1Ω (khác với <4Ω cho vỏ tủ) và phải được kiểm tra định kỳ hàng năm.

Đây là yêu cầu sống còn. Đối với hệ thống điện hạ thế, điện trở nối đất phải đạt <1Ω (so với <4Ω của TCVN 6221 cho vỏ tủ). Cần thực hiện quy trình thi công tiếp địa chuẩn, sử dụng cọc đồng và hóa chất giảm điện trở nếu cần.

Kiểm tra: Kiểm tra điện trở nối đất hàng năm bằng thiết bị đo chuyên dụng.

---

Quy Chuẩn 3: QCVN 25:2025 Cho Thiết Bị Gia Đình

QCVN 25:2025/BKHCN (hiệu lực 14/02/2025) là quy chuẩn mới nhất, siết chặt an toàn cho thiết bị gia đình. Yêu cầu cốt lõi là bắt buộc lắp RCD (dòng rò <30mA), đạt IP rating phù hợp (ví dụ: IP44, IP65) và mọi thiết bị phải được kiểm định, dán tem hợp quy (CR).

QCVN 25:2025/BKHCN là quy chuẩn kỹ thuật quốc gia mới, có hiệu lực từ ngày 14/02/2025, áp dụng cho các thiết bị điện và điện tử gia dụng, bao gồm cả tủ điện gia đình và các thiết bị bảo vệ đi kèm.

Bảo vệ chống giật

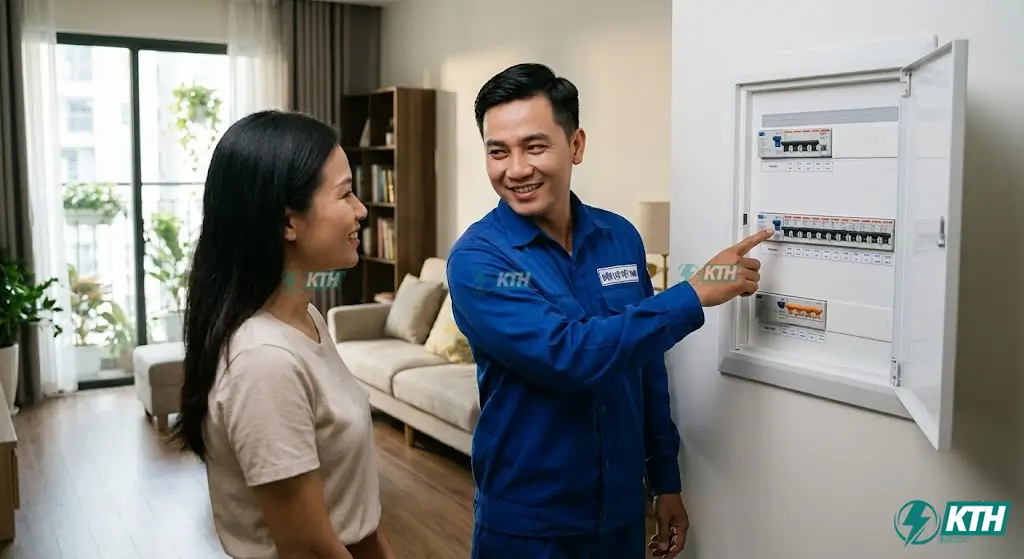

Bảo vệ chống giật theo QCVN 25:2025 bắt buộc lắp đặt các thiết bị bảo vệ dòng rò như RCD (ví dụ: RCCB) hoặc ELCB với dòng rò định mức <30mA cho toàn bộ hệ thống và đặc biệt là các khu vực ẩm ướt.

Quy chuẩn mới siết chặt yêu cầu bảo vệ chống giật. Bắt buộc lắp đặt aptomat chống giật RCD (Residual Current Device, ví dụ như RCCB) hoặc ELCB cho các khu vực ẩm ướt (nhà tắm, nhà bếp) và cho toàn bộ hệ thống, với dòng rò định mức <30mA.

IP Rating và Cập nhật 2025

Cập nhật 2025 yêu cầu tủ điện phải có IP rating (TCVN 4255) phù hợp (ví dụ: IP44 indoor, IP65 outdoor). Quan trọng nhất, từ 14/02/2025, thiết bị (CB, dây dẫn) phải qua kiểm định và dán tem hợp quy (CR), vi phạm sẽ bị xử phạt.

Tủ điện phải có cấp bảo vệ IP (theo TCVN 4255:2008) phù hợp với môi trường. Ví dụ: IP44 cho tủ trong nhà (chống vật thể >1mm và nước văng) hoặc IP65 cho tủ ngoài trời (chống bụi hoàn toàn và tia nước).

Cập nhật 2025: Quy chuẩn này bắt buộc các thiết bị điện (aptomat, dây dẫn) phải qua kiểm định và dán tem hợp quy (CR). Mọi vi phạm trong lưu thông hoặc sử dụng thiết bị không đạt chuẩn sẽ bị xử phạt.

Kiểm tra: Yêu cầu nhà cung cấp trình chứng nhận hợp quy khi mua thiết bị và có thể xác minh qua các dịch vụ thí nghiệm điện độc lập.

---

So Sánh Nhanh Các Quy Chuẩn

So sánh nhanh cho thấy TCVN 6221 tập trung vào sản xuất (Industrial), TCVN 6946 tập trung vào lắp đặt (Practical), và QCVN 25:2025 tập trung vào an toàn (Household) với yêu cầu kiểm định bắt buộc từ 2025.

Quy Chuẩn	Phạm Vi Áp Dụng	Yêu Cầu Kỹ Thuật Chính	Ưu Điểm	Nhược Điểm
TCVN 6221:2015	Thiết kế, chế tạo	Vật liệu, kết cấu, an toàn cơ bản	Toàn diện cho điện công nghiệp	Tập trung vào sản xuất
TCVN 6946:2011	Đóng ngắt, kết nối	Vị trí, nối đất, dây dẫn	Dễ áp dụng thực tế (practical)	Chủ yếu tập trung hạ thế
QCVN 25:2025	Gia đình, tương tự	Chống giật (RCD), IP, kiểm định	Bắt buộc 2025, an toàn cao nhất	Chỉ cho household, phạt nặng nếu sai

---

Lưu Ý Quan Trọng Và Các Lỗi Thường Gặp (Common Mistakes)

Lưu ý quan trọng nhất là phải tính toán đúng tải (P = V x I x cosφ) trước khi lắp và bảo trì định kỳ 6 tháng/lần. Lỗi sai phổ biến nhất là thiếu nối đất (<1Ω) và chọn sai aptomat (gây overload).

💡 Lưu ý quan trọng

Cần lưu ý 3 điểm: (1) Tính toán công suất tải (P = V x I x cosφ) để chọn dây dẫn/aptomat, (2) Lên lịch bảo trì 6 tháng/lần (lau bụi, siết ốc), (3) Luôn dùng dụng cụ cách điện khi thao tác.

• Tính toán tải: Luôn kiểm tra tổng tải trước khi lắp. Công suất (P) = V x I x cosφ. Chọn aptomat tổng và dây dẫn dựa trên kết quả này.
• Bảo trì định kỳ: Lên lịch bảo trì 6 tháng/lần. Tham khảo quy trình bảo trì tủ điện hạ thế để lau dọn bụi, siết lại ốc vít và đo điện trở cách điện.
• An toàn lao động: Luôn sử dụng dụng cụ cách điện và ngắt nguồn hoàn toàn trước khi thao tác.

❌ Các lỗi sai và giải pháp

Các lỗi sai phổ biến gồm: (1) Sai vị trí (ẩm ướt) -> dùng tủ IP65, (2) Thiếu nối đất -> đo <1Ω, (3) Overload (dây chảy) -> chọn aptomat bảo vệ dây, (4) Không cập nhật QCVN 2025 -> dùng thiết bị có tem hợp quy.

• Sai vị trí (ẩm ướt): Lắp tủ ở nơi có độ ẩm cao, gây rỉ sét và rò điện.
  • Giải pháp: Chọn nơi khô thoáng. Nếu bắt buộc, phải dùng tủ IP65.
• Thiếu nối đất: Lỗi nghiêm trọng, gây nguy hiểm chết người khi có rò rỉ.
  • Giải pháp: Lắp đặt tiếp địa đúng kỹ thuật, đảm bảo đo điện trở đạt chuẩn (<1Ω cho hạ thế).
• Quá tải (Overload): Chọn aptomat quá lớn so với dây dẫn, khiến dây bị nóng chảy trước khi aptomat kịp ngắt.
  • Giải pháp: Aptomat phải bảo vệ dây dẫn. Dòng cắt aptomat phải >1.5 lần tải, nhưng phải < dòng chịu đựng của dây.
• Không cập nhật QCVN 2025: Lắp đặt thiết bị không có tem hợp quy.
  • Giải pháp: Kiểm tra chứng nhận, yêu cầu đơn vị thi công cam kết tuân thủ quy chuẩn mới.

---

Câu Hỏi Thường Gặp (FAQ)

Các câu hỏi thường gặp gồm: (1) IP rating là mã chống bụi/nước (IP65). (2) Tủ industrial dùng TCVN 6221 và 6946. (3) QCVN 25:2025 bắt buộc từ 14/02/2025. (4) Kiểm tra an toàn bằng cách đo cách điện, nối đất, và thử RCD.

1. IP rating là gì?
Đây là mã số bảo vệ chống xâm nhập (bụi và nước) theo TCVN 4255. Ví dụ, IP65 có nghĩa là: số 6 (chống bụi hoàn toàn) và số 5 (chống tia nước áp lực thấp).

2. TCVN nào chính cho tủ điện công nghiệp (industrial)?
Cần áp dụng cả TCVN 6221 (cho chế tạo) và TCVN 6946 (cho lắp đặt). Nếu cần sửa chữa tủ điện công nghiệp, đơn vị bảo trì cũng phải tuân thủ các tiêu chuẩn này.

3. QCVN 25:2025 áp dụng khi nào?
Từ ngày 14/02/2025. Tất cả các thiết bị lắp đặt mới cho gia đình sau ngày này phải tuân thủ.

4. Làm sao kiểm tra tủ điện đã an toàn chưa?

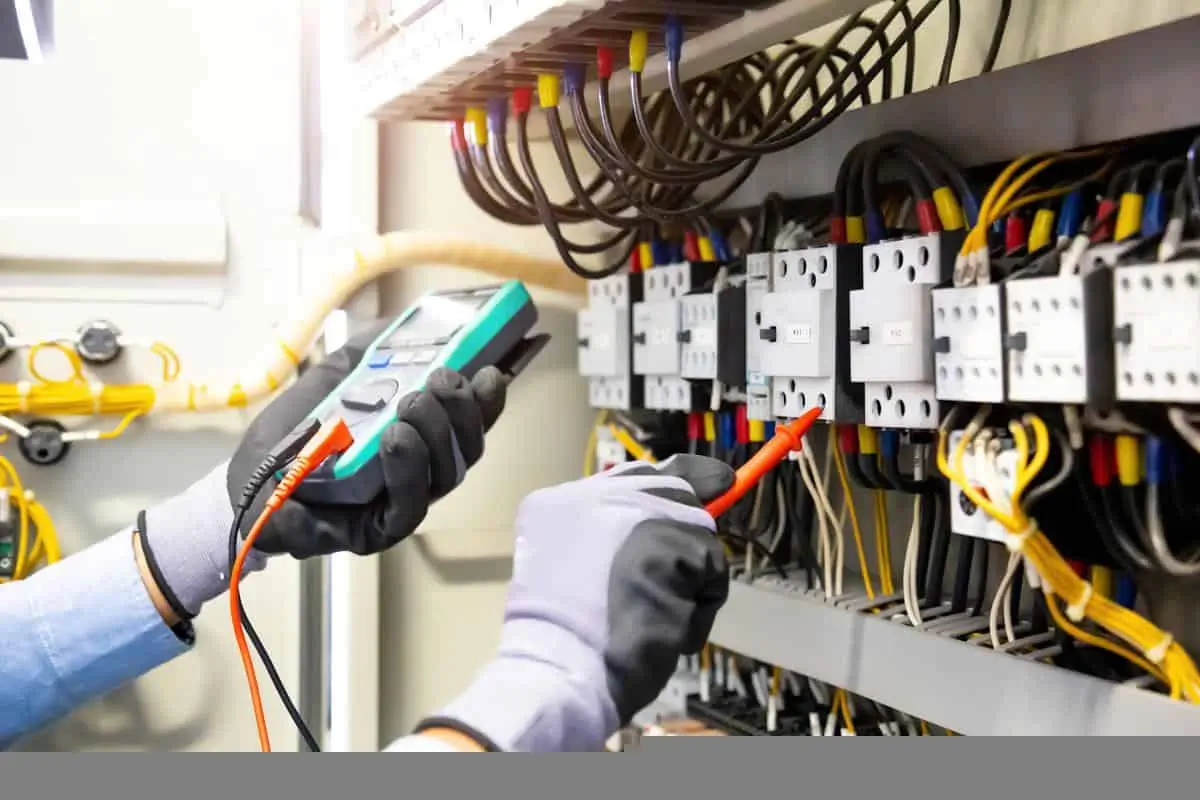

Sử dụng các thiết bị đo chuyên dụng: Đo điện trở cách điện (Megger), đo điện trở nối đất, và thử chức năng của RCD/Aptomat.

---

Disclaimer: Nội dung này được tổng hợp từ các nguồn tiêu chuẩn và kinh nghiệm thực tiễn, chỉ mang tính chất tham khảo, không thay thế tư vấn từ chuyên gia hoặc kỹ sư điện có chứng chỉ. Luôn kiểm tra các quy định mới nhất tại tcvn.gov.vn.
