AFDD Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Chi Tiết

AFDD (Arc Fault Detection Device) là thiết bị phát hiện hồ quang điện, được thiết kế để tự động ngắt mạch ngay lập tức khi phát hiện sự cố hồ quang, nhằm ngăn chặn các nguy cơ cháy nổ nghiêm trọng do arc fault.

Cấu tạo của AFDD bao gồm các thành phần điện tử phức tạp như cảm biến dòng điện, bộ vi xử lý (MCU), bộ lọc tín hiệu số (DSP), cơ cấu ngắt mạch và vỏ bảo vệ. Nguyên lý hoạt động của nó dựa trên việc giám sát liên tục dòng điện và phân tích dạng sóng. Khi phát hiện các dạng sóng bất thường (như sóng răng cưa, nhiễu tần số cao) đặc trưng của hồ quang nguy hiểm, thiết bị sẽ ngắt mạch chỉ trong vài mili-giây.

AFDD được ứng dụng rộng rãi trong các khu dân cư (phòng ngủ, bếp), công nghiệp (nhà máy, kho xưởng), bệnh viện, trường học và đặc biệt là các hệ thống điện mặt trời. Theo thống kê, AFDD có thể giúp giảm tới 70% rủi ro cháy nổ do điện. Điểm vượt trội của AFDD so với các thiết bị đóng cắt truyền thống như MCB hay aptomat chống giật (RCBO) là khả năng phát hiện các sự cố hồ quang ở dòng rất nhỏ (chỉ từ 2-10A) mà các thiết bị khác thường bỏ qua.

Disclaimer: Nội dung này được tổng hợp từ các nguồn chuyên gia (IEC, Schneider Electric, Siemens) và chỉ mang tính chất tham khảo, không thay thế lời khuyên kỹ thuật chuyên nghiệp. Luôn tuân thủ quy định an toàn điện địa phương và tham khảo ý kiến kỹ sư điện khi lắp đặt. Cập nhật: Tháng 11/2025.

AFDD là gì? hiểu sâu về hồ quang điện

AFDD (Arc Fault Detection Device) là thiết bị bảo vệ điện chuyên dụng, tự động ngắt mạch khi phát hiện hồ quang điện (arc fault) để ngăn chặn cháy nổ. Đây là giải pháp cho “lỗ hổng an toàn” mà MCB/RCBO thường bỏ qua, giúp ngăn chặn tới 70% nguy cơ cháy do điện.

AFDD là một thiết bị bảo vệ chuyên dụng, liên tục giám sát và phát hiện hồ quang điện (arc fault) trong các hệ thống điện hạ thế (AC), và tự động ngắt mạch để ngăn chặn thảm họa cháy nổ.

Hồ quang điện xảy ra khi dòng điện “nhảy” qua khoảng hở không khí giữa các phần tử dẫn điện. Hiện tượng này tạo ra nhiệt độ cực cao, có thể lên đến 6.000°C, đủ sức làm nóng chảy vật liệu cách điện và các kim loại xung quanh, gây chập cháy.

Các nguyên nhân phổ biến gây ra hồ quang điện bao gồm:

• Dây dẫn bị đứt ngầm bên trong vỏ bọc.
• Vỏ cách điện bị mài mòn, lão hóa theo thời gian.
• Các mối nối, đầu cắm bị lỏng lẻo.
• Dây điện bị hỏng do động vật gặm nhấm (chuột cắn) hoặc bị đè nén, uốn gập quá mức.

AFDD lấp đầy “lỗ hổng an toàn” mà MCB, MCCB hay RCBO không thể xử lý. Các thiết bị này chỉ tác động khi có quá tải lớn hoặc ngắn mạch rõ ràng. Trong khi đó, AFDD có thể phát hiện các tia lửa điện âm ỉ, dòng rò hồ quang ở mức rất nhỏ (2-10A) mà không đủ để làm MCB ngắt, nhưng lại đủ để bắt đầu một đám cháy. Theo các báo cáo an toàn, tới 70% các vụ cháy nổ do điện đều bắt nguồn từ sự cố hồ quang.

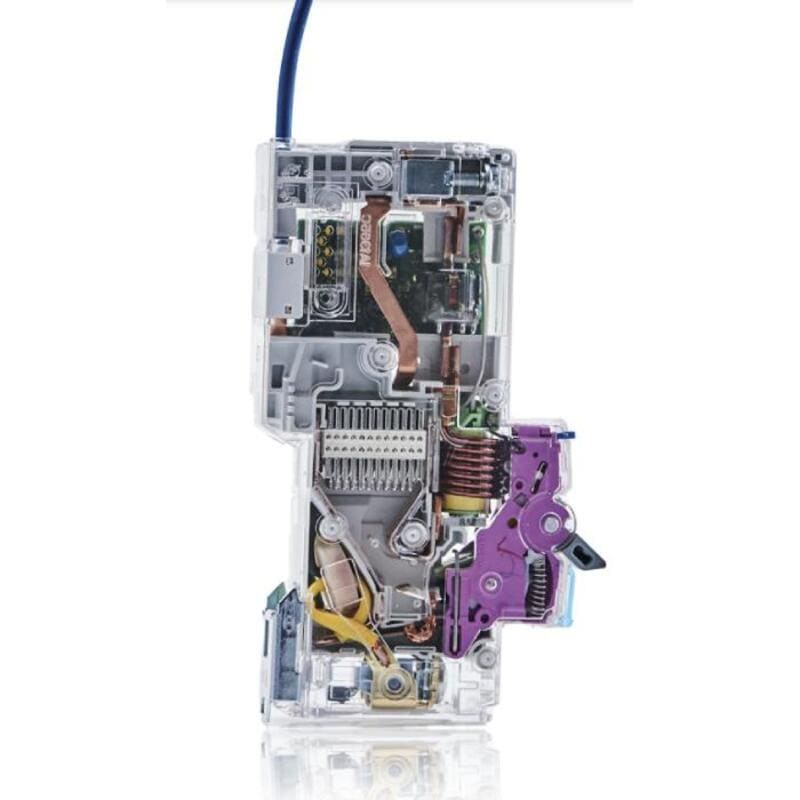

Cấu tạo của AFDD

Cấu tạo cốt lõi của AFDD bao gồm 5 thành phần chính: 1. Mạch cảm biến dòng điện (phát hiện dao động), 2. Bộ vi xử lý – MCU (não bộ phân tích), 3. Bộ lọc tín hiệu số – DSP (loại bỏ nhiễu), 4. Cơ cấu đóng ngắt (ngắt mạch), và 5. Vỏ bảo vệ chống cháy.

Mặc dù có thiết kế nhỏ gọn (thường chỉ 1-2 module, tương đương MCB), AFDD lại tích hợp công nghệ điện tử rất phức tạp, bao gồm:

• Mạch cảm biến dòng điện (Current Sensor): Giám sát liên tục dòng điện chạy qua mạch, phát hiện các dao động bất thường về cả biên độ và tần số cao liên quan đến hồ quang.
• Bộ vi xử lý (Microcontroller/MCU): Đây là “bộ não” của AFDD. Nó nhận tín hiệu từ cảm biến và sử dụng các thuật toán phức tạp để phân tích tín hiệu trong thời gian thực, loại bỏ các tín hiệu nhiễu “an toàn” (ví dụ như khi bật/tắt máy hút bụi, máy khoan).
• Bộ lọc tín hiệu số (DSP): Thành phần quan trọng giúp lọc bỏ nhiễu điện thông thường, chỉ giữ lại các “chữ ký” sóng đặc trưng của hồ quang nguy hiểm, giúp tránh ngắt mạch sai (nuisance trips).
• Cơ cấu đóng ngắt (Tripping Mechanism): Tương tự như MCB, cơ cấu này sẽ ngắt mạch (thường trong vòng mili-giây) khi MCU xác nhận có lỗi hồ quang.
• Vỏ bảo vệ: Làm từ vật liệu chống cháy, chịu nhiệt cao, bảo vệ các linh kiện điện tử bên trong khỏi tác động cơ học và môi trường.

Một số model cao cấp từ các hãng như Schneider Electric còn tích hợp màn hình LCD hiển thị trạng thái, nhật ký lỗi, hoặc khả năng kết nối IoT để giám sát từ xa.

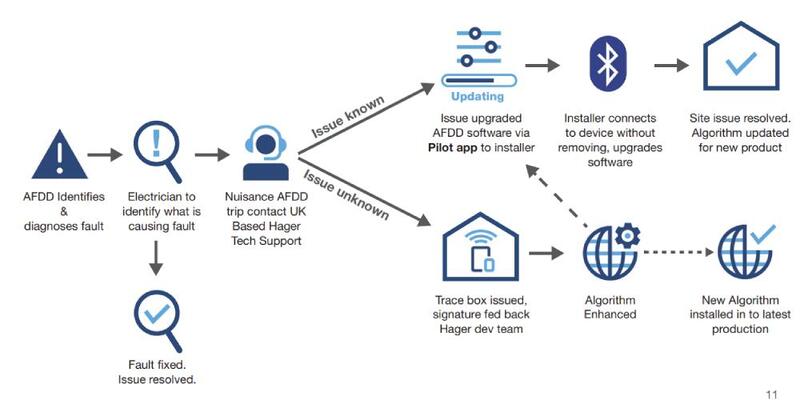

Nguyên lý hoạt động của AFDD

AFDD hoạt động bằng cách liên tục giám sát dòng điện. Khi phát hiện dạng sóng bất thường (tần số cao 20kHz-100kHz), bộ vi xử lý (MCU) sẽ phân tích để xác nhận đó là hồ quang nguy hiểm (thay vì nhiễu thông thường). Nếu đúng, cơ cấu ngắt sẽ lập tức ngắt mạch trong vài mili-giây.

AFDD hoạt động dựa trên một quy trình giám sát và phân tích tinh vi:

1. Giám Sát Liên Tục: Cảm biến dòng điện theo dõi mọi thông số của dòng điện: cường độ, tần số, biên độ, dạng sóng và cả nhiễu điện từ (EMI) trên đường dây.
2. Phân Tích Lỗi Hồ Quang: Khi phát hiện các tín hiệu bất thường (ví dụ: dạng sóng răng cưa không ổn định, các cụm tần số cao đột ngột trong dải 20kHz – 100kHz), MCU sẽ kích hoạt. Nó so sánh tín hiệu này với “thư viện” các dạng sóng nhiễu thông thường (từ động cơ, công tắc) đã được lập trình sẵn.
3. Ngắt Mạch Tức Thì: Nếu MCU xác định tín hiệu này là hồ quang nguy hiểm (hồ quang song song, hồ quang nối tiếp, hoặc hồ quang chạm đất), nó sẽ ngay lập tức gửi lệnh đến cơ cấu đóng ngắt. Toàn bộ quá trình từ phát hiện đến ngắt mạch chỉ diễn ra trong vài mili-giây.
4. Ghi Nhớ và Cảnh Báo: Các model thông minh có thể lưu lại dữ liệu lỗi, giúp kỹ sư điện phân tích nguyên nhân và cải thiện hệ thống.

Quy trình phức tạp này giúp AFDD phân biệt rõ ràng giữa hồ quang vô hại (phát sinh khi cắm/rút phích cắm) và hồ quang nguy hiểm, giảm tỷ lệ ngắt mạch sai (nuisance trips) xuống dưới 5% ở các thiết bị tiên tiến.

Ứng dụng của AFDD

AFDD được ứng dụng rộng rãi ở những nơi có nguy cơ cháy cao hoặc có dây dẫn cũ. Các ứng dụng phổ biến nhất bao gồm: nhà ở (phòng ngủ, bếp), chung cư, bệnh viện, trường học, bảo tàng, kho xưởng công nghiệp, và đặc biệt là các hệ thống điện mặt trời (phát hiện hồ quang DC).

AFDD được khuyến nghị lắp đặt để nâng cao tiêu chuẩn an toàn PCCC ở nhiều khu vực:

• Nhà ở và chung cư: Đặc biệt quan trọng cho phòng ngủ (nơi sạc thiết bị qua đêm), nhà bếp, phòng giặt là, và các mạch điện cấp cho hành lang, nơi có dây dẫn cũ hoặc nhiều mối nối.
• Công nghiệp và nhà máy: Bảo vệ các khu vực có độ rung lắc cao, nguy cơ va chạm cơ học, hoặc các kho chứa vật liệu dễ cháy.
• Khách sạn, trung tâm thương mại: Lắp đặt tại các bảng điện cấp cho hệ thống điều hòa, chiếu sáng để ngăn chặn các tia lửa điện âm ỉ.
• Bệnh viện, trường học: Đảm bảo an toàn tuyệt đối cho các khu vực đông người và các thiết bị nhạy cảm.
• Công trình đặc thù: Bảo tàng, di tích lịch sử để bảo vệ các tài liệu và hiện vật quý giá.
• Hệ thống điện mặt trời (Solar): Phát hiện hồ quang ở phía dây DC (do tiếp xúc kém, inverter chất lượng thấp) là một ứng dụng rất quan trọng của AFDD.

Tại Việt Nam, dù chưa phải là quy định bắt buộc, việc lắp đặt AFDD đã được khuyến nghị mạnh mẽ theo tiêu chuẩn quốc tế IEC 62606 và NEC (Mỹ) cho các khu vực trọng yếu.

So sánh AFDD với MCB, MCCB, RCBO

AFDD vượt trội hơn MCB/MCCB/RCBO vì nó phát hiện được hồ quang điện (nguyên nhân gây cháy) ở dòng rất nhỏ (2-10A). Trong khi đó, MCB/MCCB chỉ bảo vệ quá tải/ngắn mạch, và RCBO/RCCB chỉ bảo vệ chống giật và quá tải/ngắn mạch, cả hai đều không thể phát hiện hồ quang âm ỉ.

Nhiều người nhầm lẫn chức năng của AFDD với các thiết bị bảo vệ khác. Để hiểu rõ sự khác biệt, chúng ta cần nắm vai trò của từng thiết bị: MCB (bảo vệ quá tải, ngắn mạch), MCCB (bảo vệ quá tải, ngắn mạch cho dòng lớn), và RCCB (chỉ bảo vệ chống giật, rò điện).

Bảng so sánh dưới đây sẽ làm rõ vai trò của AFDD:

Như vậy, một AFDD hiện đại thường cung cấp khả năng bảo vệ “5 trong 1” (hồ quang, quá tải, ngắn mạch, rò điện, và đôi khi là quá áp), tuân thủ đầy đủ tiêu chuẩn IEC 62606.

Lưu ý quan trọng khi sử dụng AFDD

Khi sử dụng AFDD, lưu ý quan trọng nhất là: Chỉ lắp cho mạch nhánh (không lắp mạch tổng), kiểm tra nhiễu hệ thống trước khi lắp (tránh ngắt sai), chọn đúng thông số dòng (6-40A) và dòng cắt (6-10kA), và nhấn nút test định kỳ hàng tháng để bảo trì.

• Kiểm tra nhiễu: Trước khi lắp, nên kiểm tra hệ thống có thiết bị nào (như máy hàn, động cơ lớn) gây nhiễu quá mức không để tránh ngắt sai.
• Vị trí lắp đặt: AFDD chỉ bảo vệ mạch cuối (mạch nhánh) riêng lẻ. Không lắp đặt AFDD cho mạch tổng của cả tòa nhà.
• Thông số kỹ thuật: Chọn AFDD có dòng định mức (6-40A) và dòng cắt ngắn mạch (6-10kA) phù hợp với phụ tải.
• Bảo trì định kỳ: Kiểm tra nút test trên AFDD định kỳ (hàng tháng) để đảm bảo thiết bị vẫn hoạt động tốt. Reset lại thiết bị sau khi ngắt.
• Chi phí: AFDD có chi phí cao hơn đáng kể so với MCB hay RCBO do công nghệ vi xử lý phức tạp. Tuy nhiên, đây là khoản đầu tư xứng đáng để loại bỏ nguy cơ cháy nổ, tiết kiệm chi phí thiệt hại lâu dài.

Câu hỏi thường gặp (FAQ)

Có cần lắp AFDD trên mỗi mạch không?

Theo quy định Việt Nam thì không bắt buộc, nhưng theo tiêu chuẩn quốc tế (IEC 62606) thì khuyến nghị mạnh mẽ cho các mạch cuối ở khu vực có nguy cơ cháy cao (phòng ngủ, bếp, nơi có nhiều đồ gỗ). Lắp riêng cho từng mạch nhánh sẽ mang lại hiệu quả bảo vệ tối ưu.

AFDD có bảo vệ nhiều mạch cùng lúc không?

 Không. AFDD được thiết kế để bảo vệ một mạch nhánh riêng lẻ. Việc lắp đặt phải được thực hiện cho từng mạch cần đảm bảo an toàn cao.

Tại sao không lắp AFDD cho mạch đa năng (chung nhiều thiết bị)?

Mạch đa năng thường có nhiều loại nhiễu khác nhau từ nhiều thiết bị (mô tơ, điện tử), điều này làm tăng khả năng AFDD nhận diện sai và gây ngắt mạch không mong muốn (nuisance trips).

Nên chọn AFDD hay RCBO?

Tùy vào mục đích. Aptomat chống giật (RCBO) tập trung vào chống giật và quá tải/ngắn mạch. AFDD tập trung vào chống cháy do hồ quang. Giải pháp tốt nhất là chọn loại AFDD có tích hợp sẵn RCBO để được bảo vệ toàn diện nhất.
