AWG Là Gì? Bảng Quy Đổi Kích Thước AWG Sang mm2 Chuẩn Xác Nhất Dành Cho Dân Kỹ Thuật
Cầm trên tay một cuộn cáp mạng Cat6 hay một sợi cáp tín hiệu điều khiển, nếu tinh mắt, bạn sẽ dễ dàng nhận thấy những dòng chữ nhỏ li ti in trên lớp vỏ bọc PVC như: “23 AWG” hay “24 AWG”. Tại Việt Nam, thợ điện thường quen với cách gọi “dây 1 chấm rưỡi” (1.5mm2) hay “dây 2 chấm rưỡi” (2.5mm2). Vậy những con số có chữ AWG kia mang ý nghĩa gì?
Một sự cố rất điển hình mà tôi – một kỹ sư điện với hơn 20 năm thực chiến trong ngành thường xuyên bắt gặp tại các công trình: Chủ đầu tư mua nhầm dây cáp điện có chỉ số AWG quá lớn để truyền tải điện năng đi xa, dẫn đến camera chập chờn, mạng LAN rớt gói tin liên tục do sụt áp.
Sự nhầm lẫn này xuất phát từ một nguyên lý cực kỳ “ngược đời” của hệ thống chuẩn đo lường Mỹ. Trong bài viết chuyên sâu này, đội ngũ kỹ thuật của KTH Electric sẽ mổ xẻ tận gốc khái niệm AWG là gì, giải mã nguyên lý tỷ lệ nghịch của nó và cung cấp cho bạn bảng quy đổi kích thước AWG sang mm2 chuẩn xác nhất để áp dụng trực tiếp vào công việc thi công hàng ngày.
Mục lục
ToggleCỐ VẤN KỸ THUẬT: CÔNG TY TNHH KTH ELECTRIC
- 📍 Địa chỉ: 251 Phạm Văn Chiêu, Phường An Hội Tây, TP Hồ Chí Minh
- 📞 Điện thoại tư vấn: 0968.27.11.99
- 📧 Hỗ trợ dự án: kthelectric.com@gmail.com
Khái niệm AWG là gì và Nguyên lý “Tỷ lệ nghịch” độc đáo trong đo lường
💡 TÓM TẮT CHUYÊN GIA:
AWG (American Wire Gauge) là hệ thống tiêu chuẩn đo lường đường kính dây dẫn của Mỹ ra đời năm 1857. Điểm độc đáo nhất là nguyên lý tỷ lệ nghịch: Chỉ số AWG càng lớn, tiết diện dây càng nhỏ và ngược lại. Theo số liệu thống kê năm 2026, hơn 90% cáp mạng Cat6 chuẩn quốc tế sử dụng 23 AWG (0.258 mm2), trong khi dây điện dân dụng chịu tải cao sử dụng 12 AWG (3.31 mm2).
Để lựa chọn đúng loại cáp cho hệ thống dây điện dân dụng, hệ thống mạng hay dàn âm thanh đắt tiền, việc đầu tiên bạn cần làm là xóa bỏ tư duy đo lường theo hệ mét (mm, cm) thông thường và làm quen với hệ tiêu chuẩn kỹ thuật đến từ Hoa Kỳ.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
1 Định nghĩa American Wire Gauge (AWG) – Tiêu chuẩn kích thước dây dẫn của Hoa Kỳ
AWG là chuẩn đo lường đường kính lõi kim loại (đồng, nhôm, bạc) của cáp điện đặc khối, áp dụng toàn cầu cho hệ thống cáp viễn thông, mạng LAN và cáp tín hiệu điều khiển.
AWG là từ viết tắt của cụm từ tiếng Anh American Wire Gauge (dịch ra tiếng Việt là Cỡ dây điện Mỹ hay Đơn vị đo cỡ dây Hoa Kỳ). Được ra đời từ năm 1857 dưới bàn tay thiết kế của Brown & Sharpe, AWG là một hệ thống đo lường tiêu chuẩn được thiết lập để xác định kích thước đường kính lõi đồng (hoặc nhôm, bạc) của các loại dây cáp điện dạng tròn, đặc (dây dẫn khối – solid).
Ngày nay, chỉ số AWG không chỉ phổ biến ở Bắc Mỹ mà đã vươn lên trở thành chuẩn mực toàn cầu. Bạn sẽ bắt gặp thông số này trên hầu hết các dòng cáp viễn thông, cáp mạng xoắn đôi (Twisted Pair), cáp đồng trục, dây loa âm thanh và đặc biệt là hệ thống cáp tín hiệu điều khiển bên trong các nhà máy công nghiệp.

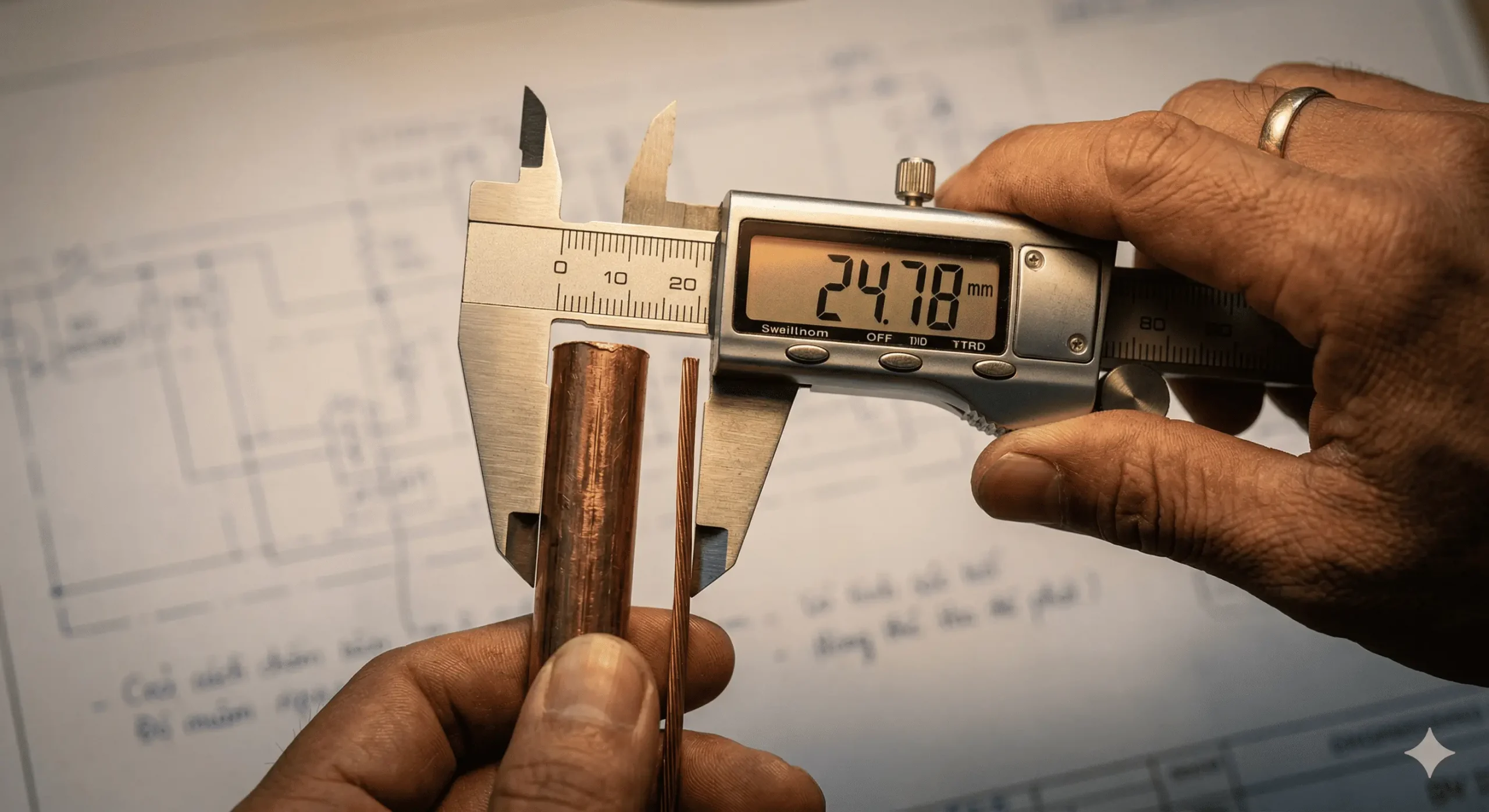

2 Giải mã kỹ thuật: Tại sao chỉ số AWG càng lớn thì đường kính lõi đồng lại càng nhỏ?
Sự đảo ngược này đến từ nguyên lý luyện kim “kéo rút” qua khuôn. Thanh đồng gốc (0 AWG) càng bị kéo qua nhiều khuôn (ví dụ 24 lần) thì sợi dây càng mỏng (24 AWG). Số lần kéo chính là chỉ số AWG.
Đây là một “cú lừa” kinh điển đối với những người mới vào nghề. Thông thường, số càng lớn thì kích thước phải càng to. Nhưng với chuẩn AWG thì ngược lại hoàn toàn: Tỷ lệ nghịch! Một sợi dây 24 AWG sẽ có tiết diện lõi nhỏ hơn đáng kể so với một sợi dây 12 AWG.
Nguyên lý sản xuất tạo nên sự ngược đời này là gì?
Trong ngành luyện kim, để sản xuất ra các sợi dây đồng có kích thước nhỏ, người ta không đúc thẳng ra chúng. Thay vào đó, họ dùng một thanh đồng to có kích thước chuẩn ban đầu (được gọi là cỡ 0 AWG). Để làm cho dây nhỏ lại, thanh đồng này sẽ được “kéo rút” qua một loạt các khuôn đúc (dies) có đường kính thu hẹp dần.
Kéo qua khuôn 1 lần = Chuẩn 1 AWG.
Kéo qua khuôn 12 lần = Chuẩn 12 AWG.
Kéo qua khuôn 24 lần = Chuẩn 24 AWG.
👉 KẾT LUẬN: Số lần kéo qua khuôn càng nhiều (chỉ số AWG càng lớn) thì sợi dây đồng được tạo ra sẽ càng mỏng, manh và có đường kính (tiết diện) càng nhỏ.
3 Mối liên hệ mật thiết giữa tiết diện lõi AWG, điện trở dây dẫn và độ sụt áp
Việc lựa chọn kích thước AWG nhỏ (lõi to) giúp giảm điện trở suất tới 30-40%, trực tiếp làm tăng khả năng chịu tải Ampe và triệt tiêu độ sụt áp trên đường truyền tải khoảng cách xa.
Đừng nghĩ chỉ số AWG chỉ là một phép đo vật lý vô tri. Trong điện học, kích thước đường kính lõi dây quyết định sống còn đến 3 yếu tố: Khả năng chịu tải dòng điện, điện trở dây dẫn, và độ suy hao tín hiệu.
Dòng điện (dù là điện xoay chiều AC trong điện dân dụng hay điện một chiều DC truyền tín hiệu mạng) di chuyển qua dây đồng giống như nước chảy qua một đường ống. Tiết diện cáp càng lớn (tương ứng với chỉ số AWG càng nhỏ), thì không gian cho các electron di chuyển càng rộng rãi. Điều này tạo ra một phản ứng dây chuyền vật lý tuyệt vời:
Điện trở suất giảm
Lõi đồng to giúp dòng điện di chuyển dễ dàng hơn, giảm sinh nhiệt và giảm tổn hao Joule đáng kể trên đường truyền.
Tăng chịu tải Ampe
Dây có khả năng chịu được dòng tải (Ampe) lớn hơn rất nhiều mà không bị đứt lõi hay cháy lớp vỏ bọc cách điện bên ngoài.
Giảm thiểu độ sụt áp
Yếu tố chí mạng cho Camera PoE hay mạng LAN. Dây AWG càng nhỏ (lõi to), độ sụt áp càng thấp, thiết bị đầu cuối nhận đủ nguồn và tín hiệu.
Bảng quy đổi kích thước cỡ dây điện Mỹ (AWG) sang hệ mét (mm, mm2)
💡 TÓM TẮT CHUYÊN GIA:
Tiết diện AWG sang mm2 được tính theo công thức lô-ga-rít của tổ chức ASTM. Bảng quy đổi chuẩn giúp kỹ sư xác định chính xác từ cáp 4 AWG (21.15 mm2 dùng cho điện 3 pha) đến 24 AWG (0.205 mm2 dùng cho cáp mạng), loại bỏ mọi sai số khi thi công và nghiệm thu thực tế năm 2026.
Tra cứu trên mạng, bạn sẽ thấy hàng chục bảng quy đổi khác nhau. Tuy nhiên, phần lớn trong số đó đã bị làm tròn con số hoặc chỉ quy đổi ra đường kính mà bỏ quên tiết diện dây cáp điện (mm2) – thông số quan trọng nhất để tính toán khả năng chịu tải dòng điện. Dưới góc độ của một kỹ sư thiết kế cơ điện, bảng quy đổi kích thước AWG sang mm2 chính xác nhất phải được xây dựng dựa trên công thức toán học chuẩn của tổ chức ASTM (Hiệp hội Thử nghiệm và Vật liệu Mỹ).
1 Công thức toán học chuẩn xác để quy đổi từ AWG ra đường kính (mm) và tiết diện (mm2)
Công thức quy đổi đường kính:
![\[d_n=0.127\times92^{\frac{36-n}{39}}\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-65f44d8dac8957493414230ad9532b1e_l3.png "Rendered by QuickLaTeX.com")
(mm). Từ đó tính tiết diện bằng công thức diện tích hình tròn
![\[A_n=\frac{\pi}{4}\times d_n^2\]](https://kth-electric.com/wp-content/ql-cache/quicklatex.com-8915306f6e875eb04fc2fda5215b0907_l3.png "Rendered by QuickLaTeX.com")
(mm2). Đây là tiêu chuẩn tính toán ASTM toàn cầu.
Để tạo ra một bảng chuyển đổi milimet chuẩn xác không sai một ly, đường kính lõi đồng của một cỡ dây AWG bất kỳ (gọi là n) được tính toán qua một phương trình hàm mũ phức tạp:
Trong đó, d_n là đường kính tính bằng milimet (mm) của dây cỡ n AWG. Từ đường kính này, chúng ta có thể dễ dàng tính ra tiết diện dây cáp điện (Cross-sectional Area) tính bằng mm2 thông qua công thức diện tích hình tròn (
):
Sự chính xác tuyệt đối này chính là nền tảng cốt lõi trong cách tính điện trở dây dẫn theo chuẩn AWG, giúp kỹ sư định lượng được mức độ tỏa nhiệt và sụt áp khi kéo cáp đi xa hàng trăm mét.
2 Bảng tra cứu nhanh kích cỡ cáp AWG phổ biến trong điện dân dụng và điện nhẹ (Từ 4 AWG đến 30 AWG)
Tra cứu nhanh năm 2026: Cáp 4 AWG (21.15 mm2) chuyên dùng cho điện 3 pha tổng; 12 AWG (3.31 mm2) cho ổ cắm chịu tải công nghiệp; 23 AWG (0.258 mm2) là chuẩn vàng cho mạng Cat6/Cat6a hiện đại.
| Chỉ Số AWG | Đường Kính (mm) | Tiết Diện (mm2) | Ứng Dụng Thực Tế (KTH Khuyên Dùng) |
|---|---|---|---|
| 4 AWG | 5.189 | 21.15 | Cáp nguồn điện 3 pha, tủ điện phân phối chính. |
| 10 AWG | 2.588 | 5.26 | Máy lạnh công nghiệp, máy nước nóng trực tiếp. |
| 12 AWG | 2.052 | 3.31 | Ổ cắm điện gia dụng chịu tải cao (Bếp từ, lò nướng). |
| 14 AWG | 1.628 | 2.08 | Hệ thống chiếu sáng, dây loa âm thanh công suất lớn. |
| 18 AWG | 1.024 | 0.82 | Cáp tín hiệu điều khiển (Cáp chống nhiễu báo cháy). |
| 23 AWG | 0.573 | 0.258 | Cáp mạng Cat6, Cáp Cat6a (Gigabit Ethernet). |
| 24 AWG | 0.511 | 0.205 | Cáp mạng Cat5e, cáp truyền dữ liệu tiêu chuẩn. |
*Lưu ý: Bảng tính toán dựa trên lõi đồng nguyên chất đặc khối (Solid). Với dây cáp bện nhiều sợi (Stranded), đường kính tổng thể sẽ lớn hơn khoảng 10-15% do có khe hở giữa các sợi.
3 Bảng quy đổi khả năng chịu tải dòng điện (Ampe) tương ứng với từng chỉ số AWG
Theo quy chuẩn an toàn NEC Hoa Kỳ cập nhật mới nhất, khả năng chịu tải an toàn lần lượt là: 10 AWG chịu 30A, 12 AWG chịu 20A, 14 AWG chịu 15A và 18 AWG chịu tối đa 7A. Cố tình ép tải vượt mức sẽ nung chảy vỏ PVC, dẫn đến cháy nổ thảm khốc.
Lõi cáp đồng càng to thì càng cho phép dòng điện lớn chạy qua mà không bị nóng chảy vỏ bọc PVC bảo vệ bên ngoài. Tại KTH Electric, chúng tôi áp dụng định mức chịu tải an toàn theo tiêu chuẩn NEC (National Electrical Code) của Mỹ để thi công cho khách hàng:
Tối đa ~ 30 Ampe
Tối đa ~ 20 Ampe
Tối đa ~ 15 Ampe
Tối đa ~ 7 Ampe
Nếu cố tình ép một dòng điện 20A chạy qua một sợi dây 14 AWG (chỉ chịu được 15A), điện trở dây dẫn sẽ biến sợi cáp thành một thanh điện trở nhiệt khổng lồ, làm nóng chảy vỏ cách điện và gây hỏa hoạn lập tức.
Phân tích chuẩn AWG trong truyền tải cáp viễn thông và tín hiệu mạng
💡 TÓM TẮT CHUYÊN GIA:
Trong hệ thống điện nhẹ (ELV), dải AWG tối ưu nhất cho cáp mạng là 22-24 AWG. Dải kích thước này cân bằng hoàn hảo giữa hiệu ứng mặt ngoài (Skin Effect), trở kháng tiêu chuẩn và độ suy hao vật lý, đáp ứng trọn vẹn băng thông truyền tải từ 1 Gbps đến 10 Gbps theo chuẩn quốc tế.
Rời xa mảng điện lực với những sợi cáp to bằng ngón tay, chúng ta bước vào thế giới của hệ thống điện nhẹ (ELV) – nơi ngự trị của cáp viễn thông và cáp xoắn đôi. Ở đây, cường độ dòng điện rất nhỏ, nhưng yêu cầu về băng thông và tần số lại cực kỳ khắt khe.
1 Chuẩn AWG trong cáp mạng xoắn đôi có ý nghĩa gì đối với tốc độ truyền tải?
Khi hoạt động ở tần số siêu cao 100-500MHz, dòng điện bị đẩy ra di chuyển sát bề mặt lõi đồng. Dải tiết diện 22-24 AWG được các kỹ sư tính toán là tỷ lệ vàng tuyệt đối để tránh hiện tượng dội ngược tín hiệu, triệt tiêu suy hao và tối ưu hóa băng thông Gigabit.
Chuẩn AWG trong cáp mạng Cat6 có ý nghĩa gì? Tín hiệu mạng LAN bản chất là những xung điện áp di chuyển qua lõi đồng ở tần số rất cao (từ 100MHz đến 500MHz). Khi chạy ở tần số siêu cao này, dòng điện có xu hướng chỉ di chuyển ở lớp da bên ngoài của lõi đồng, người ta gọi đây là Hiệu ứng mặt ngoài (Skin Effect).
Do đó, việc sử dụng sợi dây có tiết diện lõi quá to (chỉ số AWG thấp) trong mạng viễn thông không những gây lãng phí đồng, làm sợi cáp cứng ngắc khó thi công, mà còn làm thay đổi trở kháng đặc tính (Impedance), gây dội ngược tín hiệu. Ngược lại, nếu lõi quá nhỏ, sự suy hao (Attenuation) sẽ tăng vọt. Các kỹ sư Mỹ đã tính toán và chọn ra dải kích thước vàng từ 22 AWG đến 24 AWG là tối ưu nhất cho việc truyền tải tín hiệu mạng.
2 Cáp mạng 23 AWG và 24 AWG loại nào tốt hơn? Ứng dụng thực tế cho Cat5e, Cat6 và Cat6a
Về mặt vật lý, cáp 23 AWG (lõi to 0.57mm) có điện trở thấp và băng thông vượt trội hơn hẳn 24 AWG. Đây là tiêu chuẩn bắt buộc cho cáp Cat6/Cat6a để duy trì tốc độ 10 Gbps kéo dài tới 100 mét. Trong khi 24 AWG chỉ phù hợp làm cáp Cat5e (tốc độ 1 Gbps) cho khoảng cách ngắn.
Đây là câu hỏi kinh điển nhất của các đơn vị thi công mạng LAN: “Cáp mạng 23 AWG và 24 AWG loại nào tốt hơn?”. Bằng kiến thức vật lý, chúng ta đã biết 23 AWG có đường kính lõi (0.57mm) to hơn 24 AWG (0.51mm).
✅ Lõi 24 AWG (Thường dùng cho cáp mạng Cat5e):
Đây là tiết diện truyền thống. Lõi mảnh, mềm dẻo, dễ bấm đầu hạt mạng RJ45. Đáp ứng hoàn hảo tốc độ Gigabit (1 Gbps) ở khoảng cách dưới 100 mét. Phù hợp cho mạng gia đình, văn phòng nhỏ.
✅ Lõi 23 AWG (Tiêu chuẩn của cáp mạng Cat6 và Cáp Cat6a):
Lõi đồng to hơn khoảng 15%, giảm điện trở suất cực tốt. Nhờ đó, nó có thể duy trì băng thông khổng lồ 10 Gbps (10 Gigabit) ở khoảng cách xa (55m với Cat6 và 100m với Cat6a). Lõi to cũng giúp tín hiệu ít bị nhiễu chéo (Crosstalk) hơn.
⚡ KẾT LUẬN: 23 AWG tốt hơn 24 AWG về mặt hiệu suất truyền tải vật lý, độ bền và băng thông. Nó là sự lựa chọn bắt buộc cho hệ thống Server, Data Center hiện đại.
3 Tác động của chỉ số AWG đến độ suy hao tín hiệu và khoảng cách truyền tải PoE (Power over Ethernet)
Để kéo xa Camera PoE (48V DC) lên đến 150m, bạn bắt buộc phải dùng chuẩn 23 AWG hoặc 24 AWG lõi đồng nguyên chất. Việc sử dụng cáp “nhái” lõi nhỏ (25-26 AWG) sẽ gây sụt áp dưới 35V, làm camera sập nguồn khởi động lại liên tục.
Hệ thống Camera an ninh hiện nay 90% đều sử dụng công nghệ PoE (truyền cả dữ liệu và nguồn điện 48V DC trên cùng một sợi cáp mạng duy nhất). Đây chính là lúc chuẩn AWG phô diễn sức mạnh quyết định của mình.
Nếu bạn sử dụng cáp mạng nhái, lõi nhỏ (tương đương 25 AWG hoặc 26 AWG), điện trở dây dẫn trên 100 mét cáp sẽ rất cao. Nguồn 48V cấp từ Switch PoE khi đến được chiếc Camera cuối đường dây có thể bị độ sụt áp đánh tụt xuống chỉ còn 35V. Kết quả? Camera sẽ khởi động lại liên tục vào ban đêm khi đèn hồng ngoại bật lên do thiếu dòng. Việc lựa chọn tiêu chuẩn cáp đồng 24 AWG chuẩn Mỹ hoặc 23 AWG là lời giải duy nhất để triệt tiêu độ suy hao cáp đồng, cho phép kéo xa thiết bị PoE lên đến 150 mét mà vẫn hoạt động ổn định.
Hướng dẫn chọn kích cỡ dây AWG cho hệ thống âm thanh và cáp điều khiển
💡 TÓM TẮT CHUYÊN GIA:
Hệ thống âm thanh Hi-End và cáp điều khiển PLC công nghiệp có yêu cầu cực gắt gao về độ tinh khiết dòng điện. Dây loa cần tiết diện từ 12-16 AWG tương ứng với khoảng cách và công suất. Trong khi đó, cáp tín hiệu điều khiển cần kích cỡ 18-22 AWG tích hợp màng nhôm chống nhiễu chuyên dụng.
Ngoài mạng LAN, chuẩn AWG còn thống trị tuyệt đối trong hai lĩnh vực đòi hỏi sự khắt khe về độ tinh khiết của tín hiệu: Hệ thống âm thanh Hi-End/PA (Public Address) và mạng lưới cáp tín hiệu điều khiển tự động hóa trong nhà máy.

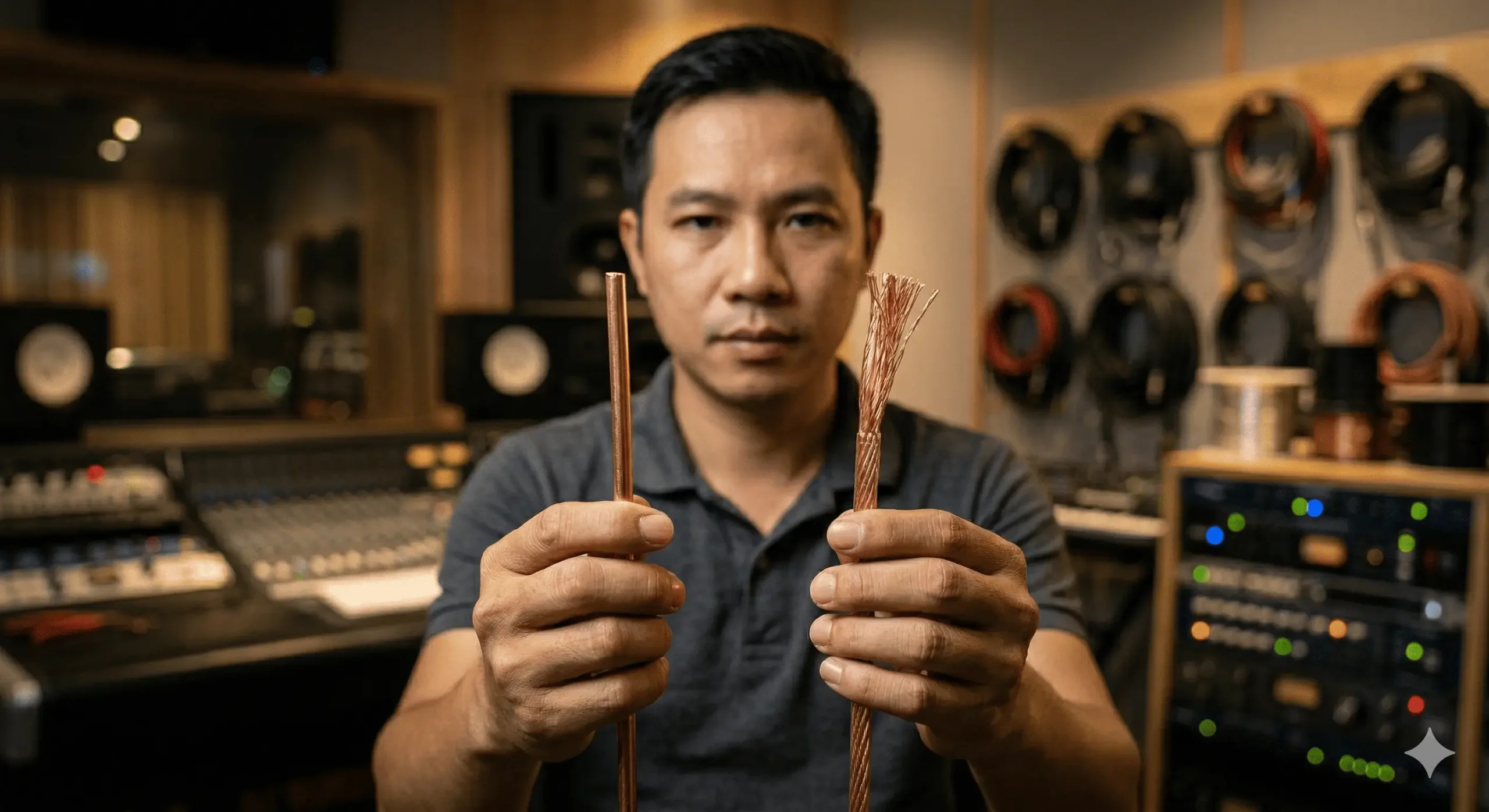

1 Dây loa âm thanh: Nên chọn tiết diện 14 AWG hay 16 AWG cho dàn thiết bị công suất lớn?
Để kéo loa dưới 15m, bạn dùng 16 AWG (1.31 mm2). Nhưng để kéo dàn loa sân khấu, hội trường lớn hoặc khoảng cách xa trên 20m, bạn BẮT BUỘC phải dùng 14 AWG (2.08 mm2) hoặc 12 AWG để âm Bass luôn căng đét, không bị méo tiếng do sụt áp.
Tín hiệu âm thanh truyền từ amply đến loa bản chất là dòng điện xoay chiều. Trở kháng của dây loa có tác động trực tiếp đến dải âm trầm (Bass) và độ chi tiết của âm cao (Treble). Một quy tắc bất di bất dịch của dân chơi Audio: Khoảng cách càng xa, công suất càng lớn thì chỉ số AWG phải càng nhỏ (tiết diện dây phải càng to).
- 🎵
Dây loa 16 AWG (Tiết diện ~1.31 mm2):
Là lựa chọn hoàn hảo cho hệ thống âm thanh gia đình, phòng nghe nhạc nhỏ hoặc loa âm trần với khoảng cách truyền tải dưới 15 mét. Mức 16 AWG đảm bảo độ suy hao tín hiệu không thể nhận biết bằng tai người. - 🎧
Dây loa 14 AWG (~2.08 mm2) hoặc 12 AWG:
Bắt buộc phải sử dụng cho dàn thiết bị công suất lớn (sân khấu, hội trường) hoặc khoảng cách kéo dây từ amply đến loa xa trên 20 mét. Tiết diện to giúp triệt tiêu điện trở dây dẫn, giữ cho âm Bass luôn căng chắc, không bị hụt hơi hay méo tiếng do sụt áp.
2 Cáp tín hiệu điều khiển chống nhiễu (18 AWG 2 lõi, 22 AWG) trong hệ thống điện công nghiệp
Để chạy truyền thông RS485/Báo cháy xa tới 1200m, cáp 18 AWG (0.82 mm2) chống nhiễu là chuẩn mực. Trong khi đó, các thiết bị cảm biến PLC cự ly gần lại rất ưa chuộng cáp 22 AWG (0.32 mm2) để đo lường với độ chính xác cao nhất.
Bước vào một xưởng sản xuất, bạn sẽ thấy hàng ngàn cảm biến (sensor) kết nối về tủ PLC bằng cáp tín hiệu điều khiển. Trong môi trường đầy nhiễu điện từ (EMI) do biến tần và motor gây ra, cáp điều khiển không chỉ cần chuẩn AWG đúng mà còn phải là cáp chống nhiễu (có màng bọc nhôm Al-Foil và lưới đồng đan).
Tiêu chuẩn kỹ thuật công nghiệp thường sử dụng cáp 18 AWG 2 lõi (tiết diện 0.82 mm2) cho hệ thống báo cháy, chuông hình, hoặc truyền thông RS485/Modbus ở khoảng cách xa (đến 1200m). Đối với các thiết bị đo lường độ chính xác cao khoảng cách gần, cáp 22 AWG (0.32 mm2) hoặc 24 AWG xoắn đôi là sự lựa chọn tối ưu, đảm bảo tốc độ đáp ứng (response time) tính bằng mili-giây.
3 Sự khác biệt giữa dây dẫn khối (Solid) và dây cáp bện nhiều sợi (Stranded) cùng chuẩn AWG
Cáp lõi đặc (Solid) có điện trở thấp nhất, kéo mạng âm tường xa vô đối nhưng lại dễ gãy gập. Cáp lõi bện (Stranded) gồm nhiều sợi tơ nhỏ rất mềm dẻo, lý tưởng để bấm dây nhảy (Patch cord), tuy nhiên suy hao cao hơn lõi đặc tới 10%.
Nhiều người lúng túng khi mua cáp mạng Cat6 chuẩn 23 AWG nhưng lại thấy có 2 loại: Solid và Stranded. Khả năng dẫn điện của chúng có giống nhau không?
Dây dẫn khối (Solid Wire):
Lõi cáp là một sợi đồng duy nhất, đặc ruột. Loại này có điện trở thấp nhất, lý tưởng để kéo luồn âm tường, chạy khoảng cách xa (xương sống của hệ thống mạng). Tuy nhiên nó rất cứng, gập đi gập lại nhiều lần sẽ bị gãy.
Dây cáp bện nhiều sợi (Stranded Wire):
Lõi cáp gồm nhiều sợi đồng tơ nhỏ bện xoắn lại với nhau (ví dụ: 7 sợi 32 AWG bện lại để tạo thành 1 lõi 24 AWG tổng thể). Loại này rất mềm dẻo, linh hoạt, chuyên dùng làm dây nhảy (Patch cord) cắm từ PC vào ổ mạng tường, hoặc dùng trong tủ điện. Do có khe hở không khí giữa các sợi tơ, đường kính tổng thể của dây bện sẽ nhỉnh hơn một chút so với dây đặc cùng chỉ số AWG, và khoảng cách truyền tải cũng ngắn hơn khoảng 10% do điện trở bề mặt tăng lên.
Hỏi đáp nhanh cùng kỹ sư 20 năm kinh nghiệm về tiêu chuẩn cáp đồng Mỹ
💡 TÓM TẮT CHUYÊN GIA:
Dưới đây là giải đáp cho 3 lầm tưởng nguy hiểm nhất: Thứ nhất, Vỏ bọc PVC hoàn toàn không được tính vào chỉ số AWG. Thứ hai, nhôm mạ đồng (CCA) có điện trở cực cao, chạy PoE sẽ gây cháy nổ lập tức. Thứ ba, quy đổi AWG sang chuẩn TCVN (mm2) ở Việt Nam luôn phải làm tròn LÊN để đảm bảo an toàn tải điện.
Chỉ số đo AWG tính cả lớp vỏ bọc PVC hay chỉ tính kích thước đường kính lõi đồng?
Trả lời: Đây là nhầm lẫn tai hại nhất! Chỉ số AWG chỉ tính kích thước của phần lõi kim loại dẫn điện (thường là đồng), KHÔNG bao gồm lớp vỏ bọc PVC, Teflon hay lớp chống nhiễu bên ngoài. Dù lớp vỏ nhựa có dày đến mấy, nếu lõi đồng bên trong đo ra chỉ đạt 0.51mm thì đó vẫn chỉ là dây cáp mạng chuẩn 24 AWG.
Cùng một tiết diện 24 AWG, vật liệu lõi nhôm mạ đồng (CCA) có điện trở suất khác lõi đồng nguyên chất không?
Trả lời: Khác biệt hoàn toàn! CCA (Copper Clad Aluminum) là loại cáp giá rẻ, lõi nhôm bọc một lớp đồng siêu mỏng bên ngoài. Dù kích thước đo bằng thước kẹp vẫn đủ chuẩn 24 AWG, nhưng điện trở suất của nhôm cao hơn đồng tới 60%. Sử dụng cáp CCA 24 AWG để chạy nguồn PoE cho camera là tự sát (sụt áp cực mạnh, tỏa nhiệt dễ cháy, tín hiệu mạng chập chờn). Để đảm bảo hệ thống vận hành 20 năm, KTH Electric khuyên bạn 100% phải dùng cáp lõi đồng nguyên chất chuẩn AWG.
Dây điện 12 AWG tương đương với dây bao nhiêu chấm (mm2) tại Việt Nam?
Trả lời: Dựa theo bảng quy đổi AWG sang mm2 chính xác nhất, dây 12 AWG có tiết diện bề mặt là 3.31 mm2. Ở thị trường Việt Nam (sử dụng hệ mét tiêu chuẩn TCVN), các nhà sản xuất như Cadivi, Daphaco không có cỡ dây 3.31. Do đó, dây 12 AWG sẽ nằm giữa cỡ dây 2.5 mm2 (“hai chấm rưỡi”) và cỡ 4.0 mm2 (“bốn chấm”). Nếu sơ đồ bản vẽ nhập khẩu yêu cầu cáp 12 AWG, bạn nên làm tròn lên, chọn dây 4.0 mm2 của Việt Nam để đảm bảo an toàn tuyệt đối về khả năng chịu tải dòng điện.
