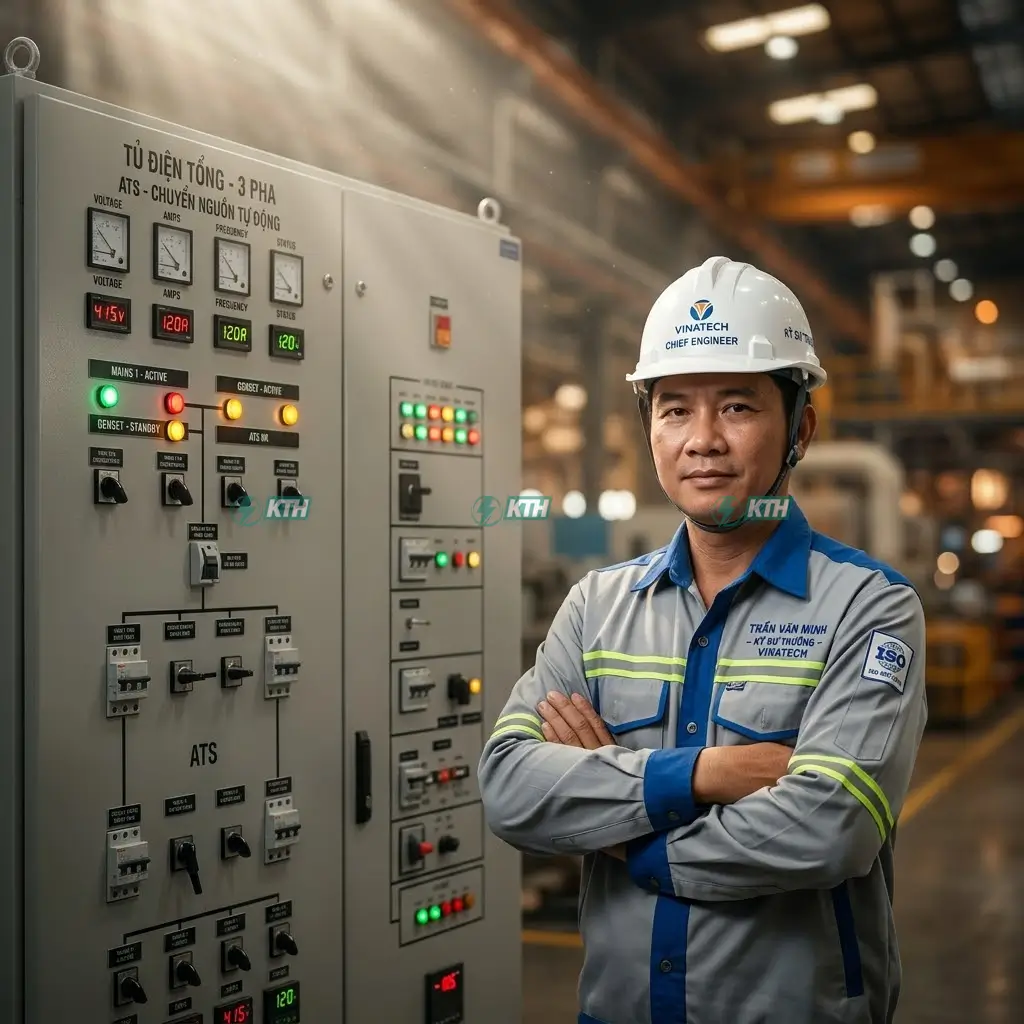

Tủ ATS 3 pha là gì? Phân biệt ON-ON & ON-OFF-ON

Tủ ATS 3 pha (Automatic Transfer Switch 3 pha) là thiết bị chuyển nguồn tự động thông minh giữa điện lưới chính và nguồn dự phòng (thường là máy phát diesel 3 pha). Nó được lắp đặt ngay sau nguồn lưới hạ thế và trước hệ thống tải, đảm bảo nguồn điện liên tục mà không cần bất kỳ ai phải can thiệp thủ công.

Trong thực tế, tủ ATS 3 pha còn được gọi là tủ chuyển nguồn tự động 3 pha, tủ điện ATS 3 pha, hệ thống ATS 3 pha hoặc tủ chuyển mạch nguồn 3 pha. Đây không phải là tủ ATS 1 pha dùng cho hộ gia đình nhỏ – tủ 3 pha chuyên dành cho tải lớn, công nghiệp và các hệ thống yêu cầu vận hành 24/7.

Có hai loại vị trí chuyển mạch phổ biến nhất mà bạn cần phân biệt rõ:

• ON-ON: nguồn lưới và máy phát luôn sẵn sàng, chuyển nhanh, phù hợp nhà máy nhỏ hoặc tòa nhà văn phòng.
• ON-OFF-ON: có vị trí OFF trung gian, an toàn hơn khi chuyển nguồn lớn, thường dùng cho bệnh viện, trung tâm dữ liệu hoặc nhà máy có tải cực lớn.

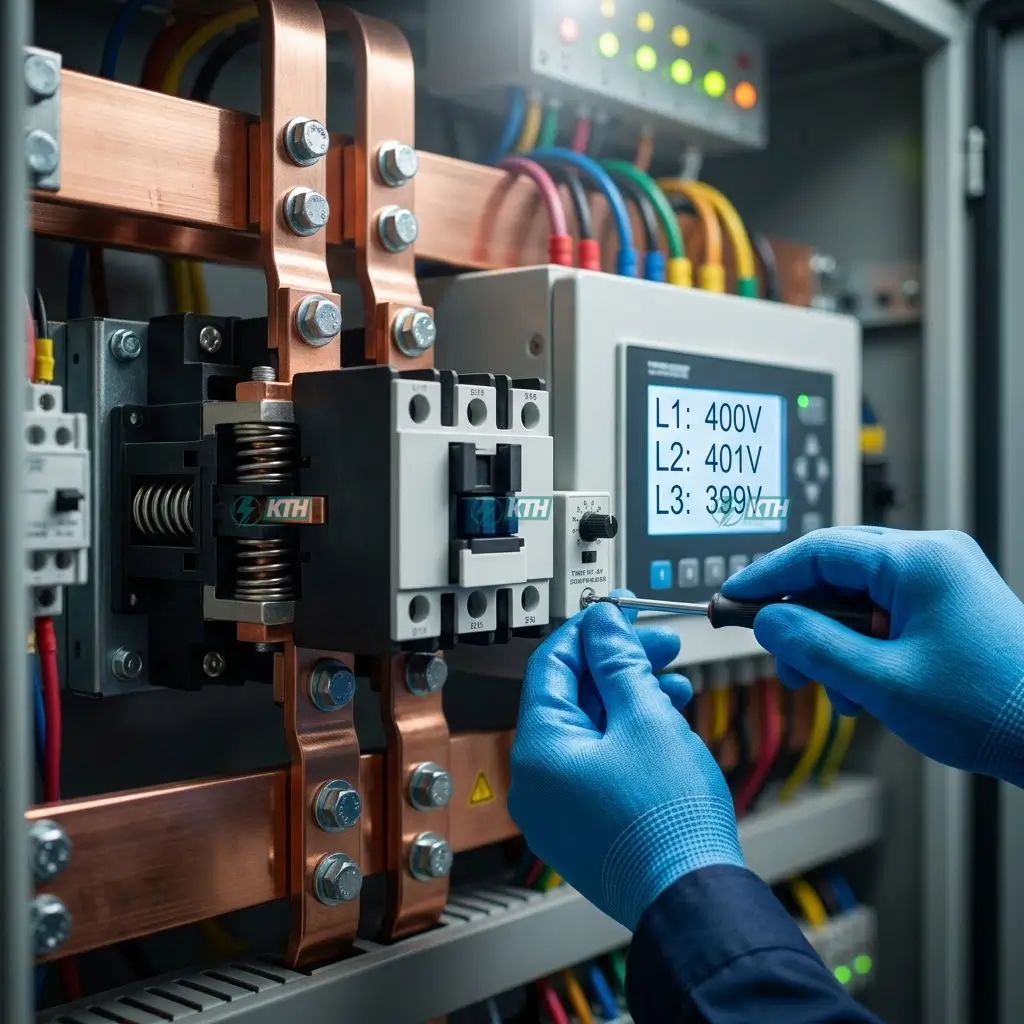

Cấu tạo tủ điện ATS 3 pha

Vỏ tủ ATS 3 pha được chế tạo từ thép sơn tĩnh điện cao cấp hoặc inox 304, độ dày 1.2–2.0mm, cấp bảo vệ IP54 (trong nhà) hoặc IP55 (ngoài trời). Thiết kế module gọn nhẹ, dễ vận chuyển và lắp đặt ngay cả trong không gian chật hẹp.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Bên trong tủ gồm các thành phần cốt lõi sau:

Tất cả đấu nối được đánh số khoa học, bố trí module rõ ràng, giúp kỹ thuật viên bảo dưỡng chỉ trong 15-20 phút mà không cần ngắt toàn bộ tải. Đây chính là lý do KTH Electric luôn tuân thủ nghiêm ngặt tiêu chuẩn IEC 61439-1 trong từng sản phẩm.

Nguyên lý hoạt động & thời gian chuyển nguồn

Nguyên lý hoạt động của tủ ATS 3 pha cực kỳ logic và nhanh chóng:

1. Điện lưới hoạt động bình thường → tải được cấp trực tiếp từ lưới.
2. Lưới mất hoặc điện áp rơi dưới 85% → relay phát hiện ngay lập tức.
3. Bộ điều khiển gửi tín hiệu khởi động máy phát diesel (thời gian trễ 3-10 giây).
4. Khi máy phát ổn định → contactor chuyển tải sang nguồn dự phòng chỉ trong 3-5 giây.
5. Lưới trở lại bình thường → tủ tự động đưa tải về lưới và ngắt máy phát.

Toàn bộ quy trình diễn ra tự động 100%, không cần nhân viên trực. Trong một bệnh viện tại quận 7 mà tôi từng lắp đặt, tủ ATS 3 pha 800A đã cứu sống hàng chục ca mổ khẩn cấp khi lưới điện thành phố mất đột ngột – chuyển nguồn chỉ mất đúng 4 giây.

Chế độ Auto/Manual giúp bạn linh hoạt: Auto cho vận hành thông thường, Manual khi cần kiểm tra hoặc bảo dưỡng.

Thông số kỹ thuật & tiêu chuẩn tủ ATS 3 pha

Dưới đây là những thông số quan trọng nhất mà mọi kỹ sư điện đều phải nắm:

Những con số này không phải lý thuyết suông. Chúng quyết định tủ ATS 3 pha của bạn có thể vận hành êm ái 15-20 năm hay chỉ “sống” được 2-3 năm.

Ứng dụng thực tế của tủ ATS 3 pha

Tủ ATS 3 pha hiện diện ở hầu hết nơi cần điện liên tục:

• Nhà máy và khu công nghiệp: giữ dây chuyền sản xuất không dừng.
• Bệnh viện và trung tâm dữ liệu: bảo vệ thiết bị y tế, máy chủ, phòng mổ.
• Khách sạn, trung tâm thương mại, tòa nhà cao tầng: thang máy, điều hòa, chiếu sáng, camera an ninh.
• Khu chế xuất, cảng biển, trường học lớn.

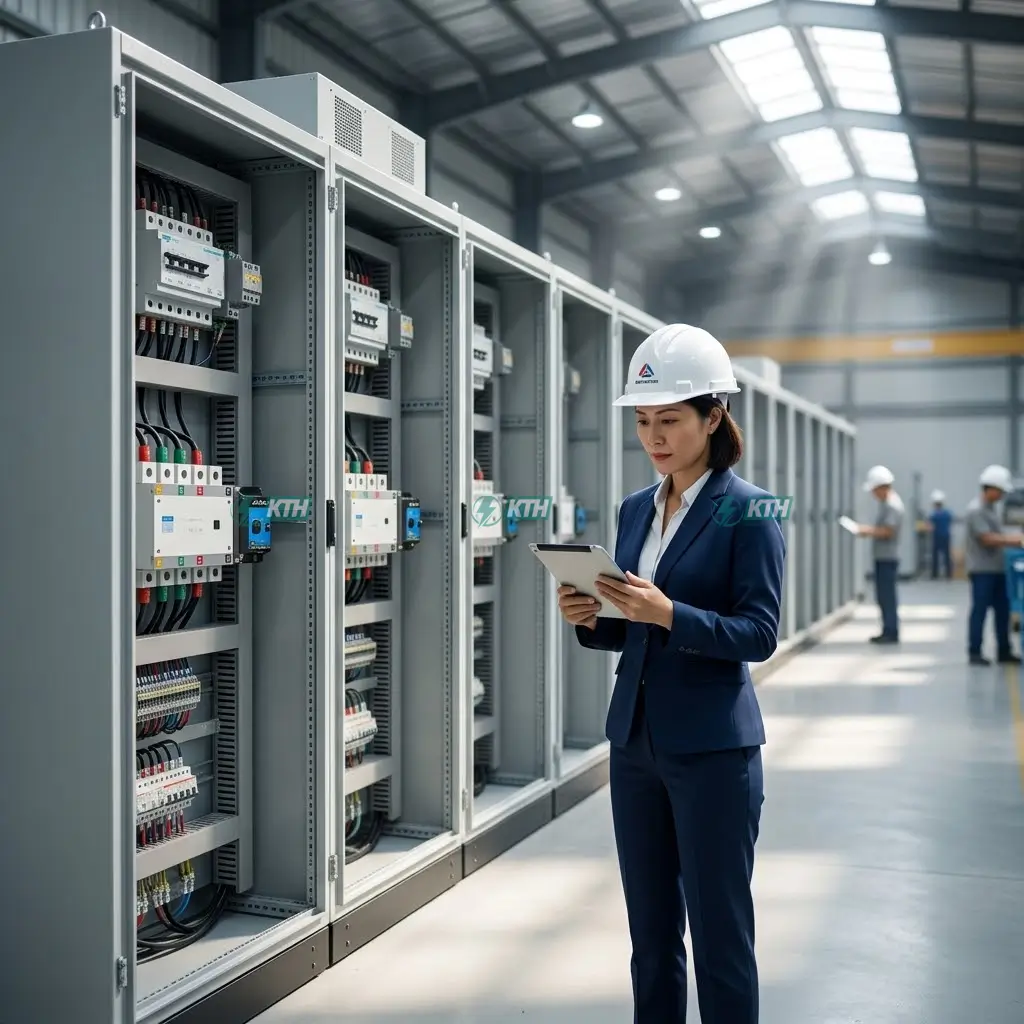

Báo giá tủ ATS 3 pha 2026 & cách chọn công suất

Dưới đây là bảng báo giá chi tiết cập nhật năm 2026 (Chưa bao gồm VAT, đã bao gồm vận chuyển nội thành TP.HCM):

1. Tủ ATS máy phát điện (3 pha)

2. Tủ ATS bộ điều khiển cơ điện tử (3 pha)

3. Tủ ATS giá rẻ

4. Tủ ATS 3 pha (ON-ON / ON-OFF-ON, bộ chuyển đổi Hàn Quốc)

Cách chọn công suất đúng: Lấy công suất máy phát (kVA) × 1.2 = dòng ATS cần chọn. Ví dụ máy phát 500kVA → chọn tủ ATS 3 pha 600A–800A để an toàn.

Tại KTH Electric, chúng tôi cam kết báo giá chính xác trong 24 giờ sau khi khảo sát miễn phí, không qua trung gian, đầy đủ CO/CQ, bảo hành chính hãng 24 tháng.

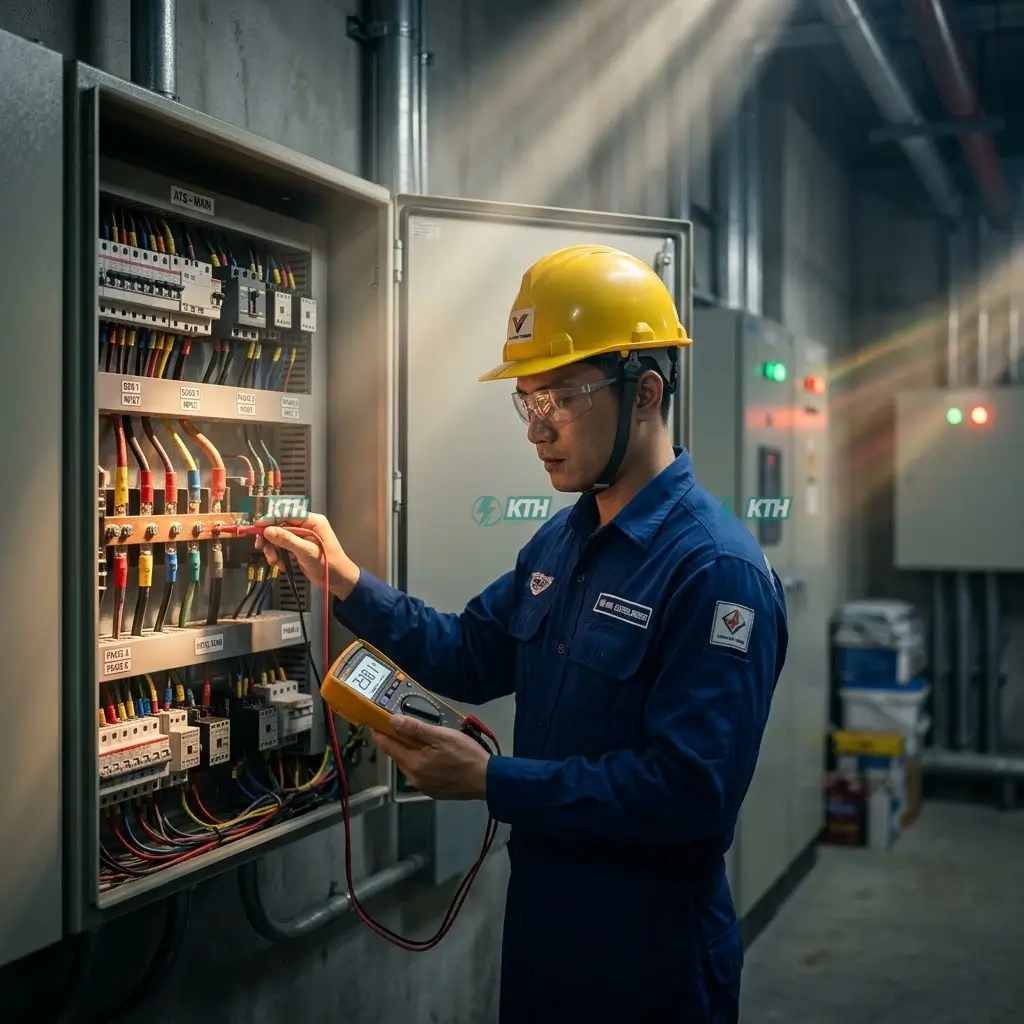

Cách lắp đặt & vận hành tủ ATS 3 pha

Quy trình lắp đặt chuẩn IEC mà đội ngũ KTH Electric luôn thực hiện:

1. Khảo sát vị trí, đo tải thực tế.
2. Lắp tủ thẳng đứng trên nền bê tông chịu lực.
3. Đấu nối cáp lưới và máy phát vào contactor (kiểm tra pha R-S-T bằng đồng hồ).
4. Lập trình bộ điều khiển và timer delay.
5. Đo cách điện toàn bộ (>5MΩ ở 500VDC) trước khi đóng điện lần đầu.

Vận hành cực đơn giản: chỉ cần bật chế độ Auto là xong. Hàng tháng kiểm tra relay và đèn báo lỗi để đảm bảo mọi thứ luôn sẵn sàng.

Lưu ý vận hành & bảo dưỡng

Để tủ ATS 3 pha hoạt động trọn đời:

• Bảo dưỡng 3 tháng/lần: vệ sinh bụi, kiểm tra contactor.
• 6 tháng/lần: thử chuyển nguồn thủ công, đo điện trở tiếp xúc.
• Dấu hiệu cần sửa ngay: đèn báo lỗi sáng liên tục, chuyển nguồn chậm hơn 5 giây, tủ nóng bất thường.

Tích hợp Modbus giúp bạn giám sát từ xa qua điện thoại – một tính năng mà khách hàng lớn của KTH Electric cực kỳ yêu thích.

Kết luận

Tủ ATS 3 pha không chỉ là một thiết bị – đó là lớp bảo vệ cuối cùng cho toàn bộ tài sản và doanh thu của bạn. Với thời gian chuyển nguồn chỉ 3-5 giây, tiêu chuẩn IEC 61439 và khả năng tích hợp giám sát hiện đại, đây chính là giải pháp thông minh nhất năm 2026.

Bạn đang cần tủ ATS 3 pha cho nhà máy mới, khách sạn hay thay thế hệ thống cũ? Đừng để mất điện làm gián đoạn kinh doanh. Liên hệ ngay Công ty TNHH KTH Electric – hotline 0968.27.11.99 hoặc email kthelectric.com@gmail.com. Đội ngũ kỹ sư 20 năm kinh nghiệm sẽ khảo sát miễn phí, thiết kế bản vẽ 3D và báo giá chi tiết chỉ trong 48 giờ.

Hành động ngay hôm nay để bảo vệ nguồn điện liên tục của công trình bạn!
