Bảo Vệ Máy Biến Áp: Các Thiết Bị và Phương Pháp Tối Ưu

Máy biến áp là một trong những tài sản đắt giá và quan trọng nhất trong hệ thống M&E. Bất kỳ sự cố nào xảy ra với máy biến áp đều có thể dẫn đến gián đoạn vận hành nghiêm trọng, thiệt hại tài chính và các vấn đề an toàn. Do đó, việc trang bị các thiết bị bảo vệ máy biến áp khỏi hai “kẻ thù” chính là quá dòng và quá áp là yêu cầu bắt buộc.

Bài viết này sẽ phân tích chi tiết các thiết bị và phương pháp bảo vệ then chốt, giúp đảm bảo an toàn và tuổi thọ cho trạm biến áp của bạn.

Bảo Vệ Quá Dòng

Bảo vệ quá dòng là phương pháp sử dụng các thiết bị như cầu chì, Aptomat (CB), Recloser, hoặc VFI để tự động ngắt mạch điện khi cường độ dòng điện vượt quá ngưỡng an toàn (do quá tải hoặc ngắn mạch), ngăn ngừa hư hỏng cho máy biến áp và thiết bị.

Bảo vệ quá dòng nhằm mục đích ngắt mạch khi cường độ dòng điện vượt quá giá trị an toàn, thường xảy ra do quá tải hoặc ngắn mạch. Việc phối hợp chính xác các thiết bị đóng cắt là rất quan trọng để cô lập sự cố mà không ảnh hưởng đến phần còn lại của hệ thống.

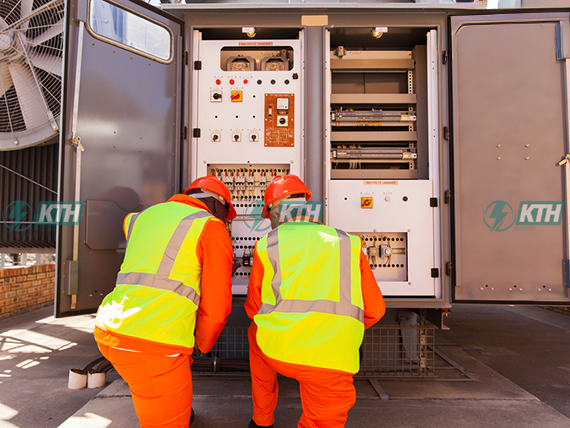

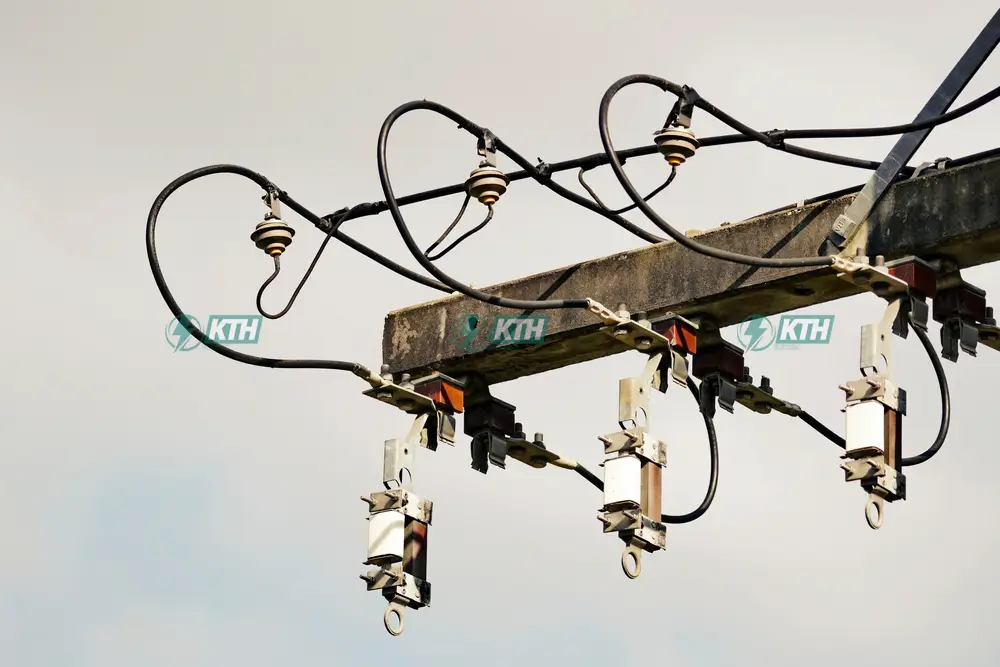

1. Cầu Chì (Fuse)

Cầu chì là gì? Đây là thiết bị bảo vệ bằng cách làm chảy dây chì bên trong để ngắt mạch khi dòng điện vượt định mức. Đây là giải pháp bảo vệ cơ bản, hiệu quả về chi phí, đặc biệt là cầu chì giới hạn dòng phản ứng cực nhanh (thường dưới 10ms) với các sự cố ngắn mạch nghiêm trọng.

Cầu chì là gì? Đây là thiết bị bảo vệ cơ bản, sử dụng một dây chảy để ngắt mạch khi dòng điện tăng cao. Chúng phải được lựa chọn phù hợp với cấp điện áp và dòng điện định mức.

• Cầu chì trục xuất (Expulsion Fuse): Thường được lắp nối tiếp. Chúng phổ biến ở cấp điện trung thế và có thể thay thế dễ dàng từ bên ngoài.
• Cầu chì hộp mực (Cartridge Fuse): Được đặt bên trong máy biến áp, tiếp cận từ nắp máy. Chúng thường có khả năng chịu dòng cao hơn loại trục xuất.
• Cầu chì giới hạn dòng điện (Current-Limiting Fuse): Loại này phản ứng cực nhanh, dập tắt dòng sự cố trước khi nó đạt đến đỉnh cực đại. Chúng rất quan trọng để bảo vệ thiết bị khỏi các lỗi trở kháng thấp nghiêm trọng.

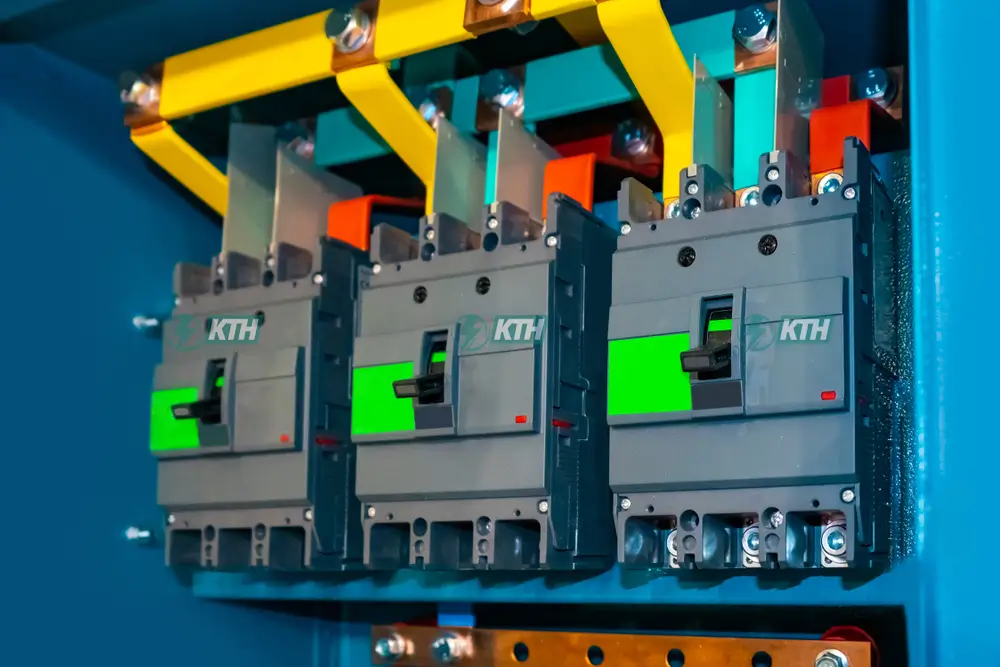

2. Cầu Dao / Aptomat (Circuit Breaker)

Aptomat (CB) bảo vệ bằng cách tự động ngắt mạch khi phát hiện quá dòng hoặc ngắn mạch và có thể được reset (đặt lại) để tái sử dụng. Các loại ACB (Máy cắt không khí) hiện đại như MasterPact MTZ có thể chịu dòng cắt ngắn mạch lên đến 150kA, là lựa chọn bảo vệ chính cho phía hạ thế.

Khác với cầu chì (chỉ dùng một lần), cầu dao (Aptomat) có thể được đặt lại (reset) sau khi ngắt sự cố.

• Aptomat (CB): Đây là tên gọi chung cho các thiết bị đóng cắt tự động. Chúng bao gồm MCB (bảo vệ quá tải và ngắn mạch cho tải nhỏ), MCCB (cho tải lớn hơn) và các thiết bị chống rò điện như RCCB hay ELCB.
• Máy cắt không khí (ACB): Đối với các trạm biến áp phân phối lớn, máy cắt không khí (ACB) là thiết bị bảo vệ chính ở phía hạ thế, với khả năng chịu dòng cắt ngắn mạch cực lớn.
• Recloser: Recloser (bộ tự động đóng cắt 3 pha) là thiết bị thông minh thường dùng ở lưới trung thế, có khả năng tự động đóng lại sau sự cố thoáng qua, giúp tăng độ tin cậy cung cấp điện.

Để lựa chọn CB chính xác, kỹ sư thường phải phân tích đường cong ngắt (trip curve) và lập bảng chọn Aptomat theo công suất.

3. VFI (Bộ ngắt chân không)

VFI (Vacuum Fault Interrupter) là bộ ngắt tải thông minh sử dụng công nghệ dập hồ quang trong môi trường chân không (với độ bền điện môi cao gấp 8 lần không khí). Chúng cung cấp khả năng bảo vệ sơ cấp, có thể điều khiển điện tử từ xa và giám sát chính xác các thông số vận hành theo thời gian thực.

VFI (Vacuum Fault Interrupter) là một giải pháp bảo vệ sơ cấp hiện đại, thường được tích hợp sẵn vào máy biến áp. Chúng sử dụng công nghệ dập hồ quang trong chân không, cho phép điều khiển điện tử, giám sát từ xa và có thể hoạt động như một công tắc ngắt tải.

Bảo Vệ Quá Áp

Bảo vệ quá áp là phương pháp sử dụng các thiết bị bảo vệ (SPD) hoặc chống sét van (Arrester) để chuyển hướng các xung điện áp cao (thường trên 1.5 lần điện áp định mức) do sét hoặc thao tác đóng cắt, xuống đất một cách an toàn (trong vài nano-giây), bảo vệ lớp cách điện của máy biến áp.

Quá áp là sự gia tăng đột ngột của điện áp trong hệ thống, thường do sét đánh (trực tiếp hoặc gián tiếp) hoặc do thao tác đóng cắt thiết bị. Quá áp có thể phá hủy vật liệu cách điện của máy biến áp.

Thiết bị bảo vệ quá áp (SPD) và Chống sét van

SPD (Surge Protection Device) và Chống sét van hoạt động như một “cửa xả” an toàn. Chúng được lắp song song với thiết bị. Ở điện áp bình thường, chúng có điện trở cực cao. Khi có quá áp, điện trở giảm đột ngột, cho phép dòng xung sét đi xuống đất. Yêu cầu bắt buộc là hệ thống tiếp địa phải có điện trở < 10 Ohm (lý tưởng là < 4 Ohm).

Giải pháp chính là sử dụng các thiết bị chống sét lan truyền (SPD).

• Nguyên lý: Các thiết bị này (thường là chống sét van – Arrester) được lắp song song với thiết bị cần bảo vệ (máy biến áp). Ở điện áp bình thường, chúng có điện trở rất cao (như cách điện). Khi điện áp tăng vọt (quá áp), điện trở của chúng giảm đột ngột xuống rất thấp, cho phép dòng điện xung (sét) đi qua chúng và “rẽ” xuống đất một cách an toàn.
• Lắp đặt: SPD phải được lắp càng gần đầu vào máy biến áp càng tốt. Hiệu quả của hệ thống chống sét phụ thuộc rất lớn vào chất lượng của hệ thống tiếp địa. Điện trở đất thấp (thường < 10 ohm) là điều bắt buộc.

Tầm Quan Trọng Của Bảo Trì và Thử Nghiệm

Bảo trì và thử nghiệm điện định kỳ là bắt buộc để đảm bảo các thiết bị bảo vệ (CB, SPD, Rơle) hoạt động chính xác khi sự cố xảy ra. Một hệ thống bảo vệ bị lỗi có thể gây ra hậu quả thảm khốc, dẫn đến cháy nổ và chi phí ngừng vận hành cao gấp nhiều lần chi phí bảo trì.

Các thiết bị bảo vệ chỉ hiệu quả khi chúng hoạt động đúng thời điểm. Một hệ thống bảo vệ bị hỏng còn tệ hơn là không có. Do đó, dịch vụ bảo trì hệ thống điện định kỳ là không thể thiếu.

Hoạt động bảo trì máy biến áp và bảo dưỡng trạm biến áp phải bao gồm:

1. Kiểm tra thiết bị bảo vệ: Kiểm tra hoạt động của CB, Recloser, và tình trạng vật lý của cầu chì, SPD.
2. Đo điện trở cách điện: Sử dụng thiết bị đo điện trở cách điện chuyên dụng để đánh giá sức khỏe của cách điện máy biến áp.
3. Phân tích Dầu (với MBA dầu): Các thử nghiệm như Phân tích khí hòa tan (DGA) hay kiểm tra độ axit của dầu có thể phát hiện sớm các sự cố tiềm ẩn bên trong máy.
4. Đánh giá tổng thể: Thực hiện đánh giá hệ thống điện để đảm bảo các thiết bị bảo vệ vẫn còn phù hợp với phụ tải hiện tại.

Tóm tắt các thiết bị bảo vệ

Tóm tắt nhanh: Cầu chì dùng 1 lần, hiệu quả chi phí cho quá dòng. Aptomat (CB) có thể reset, đa năng, chịu dòng cắt lớn. VFI là giải pháp thông minh, tích hợp, giám sát từ xa. SPD/Chống sét van bảo vệ tức thì chống lại xung áp cao (sét).

Câu Hỏi Thường Gặp (FAQ)

Dưới đây là các câu trả lời ngắn gọn cho các thắc mắc phổ biến nhất về bảo vệ máy biến áp, tập trung vào việc lựa chọn thiết bị và phương pháp xử lý sự cố.

1. Cầu chì nào được sử dụng cho các lỗi dòng điện cao cấp (ngắn mạch nặng)?

Đối với các lỗi ngắn mạch có dòng điện cực lớn, cầu chì giới hạn dòng điện là lựa chọn tốt nhất vì chúng dập tắt hồ quang trước khi dòng sự cố đạt đỉnh, giúp bảo vệ các thiết bị phía sau.

2. Làm thế nào để xử lý quá áp do sét một cách hiệu quả?

Giải pháp hiệu quả nhất là lắp đặt SPD (Chống sét van) chất lượng cao ở càng gần đầu vào của máy biến áp càng tốt. Quan trọng hơn, phải đảm bảo hệ thống này được kết nối với một hệ thống tiếp địa có điện trở thấp và được kiểm tra định kỳ.

3. Bảo vệ quá dòng và bảo vệ quá áp khác nhau như thế nào?

Bảo vệ quá dòng (Cầu chì, CB) theo dõi lượng dòng điện (Ampe) và ngắt mạch khi nó quá cao. Bảo vệ quá áp (SPD) theo dõi mức điện áp (Volt) và “xả” năng lượng dư thừa xuống đất khi điện áp tăng vọt, sau đó tự phục hồi mà không ngắt mạch.

4. Tại sao tôi phải bảo trì trạm biến áp nếu nó đang chạy tốt?

Bảo trì trạm biến áp là hành động phòng ngừa. Chờ đến khi có sự cố mới sửa chữa sẽ tốn kém hơn rất nhiều (chi phí ngừng sản xuất, thay thế thiết bị). Bảo trì giúp phát hiện các vấn đề tiềm ẩn như tiếp điểm bị mòn, cách điện suy giảm, hoặc dầu máy biến áp bị hỏng, trước khi chúng gây ra sự cố.
