Khi “trái tim” của hệ thống truyền động cần sự bền bỉ tuyệt đối.

Bạn đã bao giờ rơi vào tình cảnh dây chuyền sản xuất phải dừng đột ngột chỉ vì biến tần báo lỗi quá tải (Overload) khi khởi động máy nghiền đá hay cầu trục đang nâng tải trọng lớn? Trong suốt 20 năm làm nghề kỹ thuật điện và tư vấn giải pháp tự động hóa, tôi đã chứng kiến không ít nhà máy thiệt hại hàng trăm triệu đồng chỉ vì chọn sai dòng biến tần cho các ứng dụng tải nặng.

Nếu bạn đang tìm kiếm một “chiến binh” thực thụ, có khả năng chịu đựng những điều kiện khắc nghiệt nhất, thì Biến tần Fuji MEGA (FRENIC-MEGA Series) chính là câu trả lời. Được mệnh danh là dòng biến tần cao cấp nhất (High Performance) của tập đoàn Fuji Electric Nhật Bản, FRENIC-MEGA không chỉ là một thiết bị điều khiển động cơ, nó là kết tinh của công nghệ “Maximum Engineering for Global Advantage”.

Tại Công Ty TNHH KTH Electric, chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp giải pháp. Bài viết này sẽ là cuốn cẩm nang chuyên sâu nhất (Ultimate Guide) giúp bạn hiểu rõ từ A-Z về dòng biến tần này: từ thông số kỹ thuật, cách đấu nối, cài đặt cho đến xử lý sự cố.

1. Tại Sao Nên Chọn Biến Tần Fuji FRENIC-MEGA?

Trong thế giới VFD (Variable Frequency Drive), có rất nhiều thương hiệu từ Châu Âu đến Trung Quốc. Tuy nhiên, tại sao các kỹ sư bảo trì tại Việt Nam vẫn luôn ưu ái gọi tên Fuji MEGA cho các ứng dụng “xương xẩu” nhất?

1.1. Công nghệ Nhật Bản – Độ bền thiết kế lên đến 10 năm

Khác với các dòng biến tần phổ thông có vòng đời ngắn, Fuji Electric đã thiết kế dòng FRENIC-MEGA với triết lý “bền bỉ cùng thời gian”. Các linh kiện hao mòn như tụ điện DC Link (DC Bus Capacitor) và quạt làm mát (Cooling Fan) đều được chế tạo để đạt tuổi thọ thiết kế lên đến 10 năm.

Chuyên viên tư vấn & Báo giá

Ms. Thanh Tâm

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Điều này cực kỳ quan trọng đối với bài toán kinh tế lâu dài (TCO – Total Cost of Ownership). Bạn đầu tư một lần, nhưng hệ thống hoạt động ổn định cả thập kỷ, giảm thiểu tối đa chi phí dừng máy (downtime cost) để bảo trì hay thay thế.

1.2. Khả năng chịu quá tải vượt trội (HD/ND/LD) – “Vũ khí” bí mật

Đây là điểm “ăn tiền” nhất của dòng MEGA. Fuji đã trang bị cho dòng này khả năng chịu quá tải đa dạng, phù hợp cho mọi loại ứng dụng:

• Chế độ tải nặng (High Duty – HD): Chịu quá tải 150% trong 1 phút và đặc biệt là 200% trong 3 giây. Đây là thông số lý tưởng cho các ứng dụng có quán tính lớn hoặc mô-men khởi động cực đại như: máy ép nhựa, máy đùn, máy đột dập, cầu trục.
• Chế độ tải thường (Normal Duty – ND) & Tải nhẹ (Low Duty – LD): Cho phép biến tần điều khiển động cơ có công suất lớn hơn một cấp so với công suất định mức của biến tần (khi chạy bơm, quạt), giúp tiết kiệm chi phí đầu tư ban đầu đáng kể.

Ví dụ: Một biến tần Fuji MEGA 37kW có thể chạy cho động cơ 45kW hoặc 55kW nếu ứng dụng đó là bơm nước hoặc quạt thông gió (tải biến thiên).

1.3. Tích hợp sẵn chức năng an toàn và hỗ trợ vận hành tối đa

Là một người làm kỹ thuật, tôi đánh giá cao sự “hào phóng” của Fuji Electric khi tích hợp sẵn các tính năng mà ở các hãng khác bạn thường phải mua thêm Option Card:

• Chức năng an toàn STO (Safe Torque Off): Đạt tiêu chuẩn an toàn Châu Âu EN/IEC 61800-5-2, SIL2. Giúp ngắt mô-men động cơ ngay lập tức trong trường hợp khẩn cấp mà không cần contactor phụ, đảm bảo an toàn tuyệt đối cho người vận hành.
• Bộ hãm phanh (Braking Unit): Được tích hợp sẵn cho các dải công suất lên đến 22kW (thậm chí cao hơn ở một số phiên bản), giúp bạn tiết kiệm chi phí mua bộ hãm rời khi lắp đặt điện trở xả.
• Bộ lọc nhiễu EMC: Giảm thiểu nhiễu sóng hài sinh ra lưới điện, bảo vệ các thiết bị nhạy cảm khác trong nhà máy.

1.4. Keypad đa chức năng với cổng USB mini B

Không còn cảnh phải mò mẫm bấm từng nút khó khăn. Keypad của Fuji MEGA (TP-E1U hoặc TP-A1-VN) có màn hình LCD rộng, hiển thị rõ ràng các thông số.

Đặc biệt, cổng USB mini B tích hợp ngay trên Keypad cho phép kết nối trực tiếp với máy tính. Chỉ cần cài phần mềm FRENIC Loader (miễn phí), bạn có thể sao chép (copy), chỉnh sửa thông số và giám sát biểu đồ hoạt động của biến tần theo thời gian thực (Real-time monitoring) cực kỳ chuyên nghiệp.

2. Thông Số Kỹ Thuật Chi Tiết FRENIC-MEGA Series

Để lựa chọn đúng mã sản phẩm, các kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi. Dưới đây là bảng phân tích kỹ thuật mà đội ngũ KTH Electric đã tổng hợp:

2.1. Dải công suất và điện áp hoạt động

Fuji MEGA phủ sóng hầu hết các dải công suất thông dụng trong công nghiệp:

• 3 pha 380V – 480V (Dòng phổ biến nhất tại VN): Dải công suất từ 0.4kW đến 630kW.
• 3 pha 200V – 240V: Dải công suất từ 0.4kW đến 90kW.
• 1 pha 200V: (Ít phổ biến hơn ở dòng MEGA, thường dùng dòng Mini hoặc Ace).

Lưu ý từ chuyên gia: Đối với các môi trường điện áp không ổn định, biến tần Fuji MEGA có khả năng hoạt động dải điện áp rộng (+10% / -15%), giúp hệ thống bền bỉ hơn trước các sự cố sụt áp ngắn hạn.

2.2. Các chuẩn truyền thông hỗ trợ

Trong kỷ nguyên IoT và Công nghiệp 4.0, khả năng giao tiếp của thiết bị là bắt buộc.

• Tích hợp sẵn (Built-in): Cổng RS-485 hỗ trợ giao thức Modbus RTU. Bạn có thể kết nối dễ dàng với PLC, HMI hoặc hệ thống SCADA mà không tốn thêm chi phí.
• Card mở rộng (Option): Hỗ trợ đầy đủ các chuẩn công nghiệp nặng như: Profibus-DP, DeviceNet, CC-Link, CANopen và cả EtherCAT cho các ứng dụng điều khiển chuyển động chính xác cao.

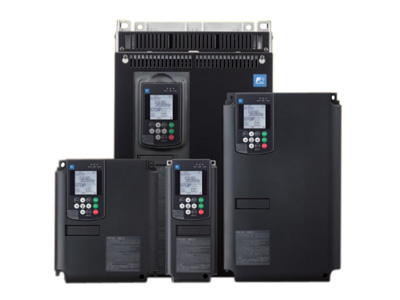

2.3. Sự khác biệt giữa FRENIC-MEGA G1 và thế hệ mới G2

Hiện nay trên thị trường đã xuất hiện dòng FRENIC-MEGA G2 (New Generation). Vậy nó khác gì so với G1 (dòng cũ)?

• Hiệu suất điều khiển: G2 cải thiện thuật toán Vector Control, cho phản hồi mô-men nhanh hơn và chính xác hơn ở tốc độ thấp (Zero speed control).
• Tùy biến: G2 cho phép tùy biến các hàm logic (Logic function) linh hoạt hơn, hoạt động như một PLC mini đơn giản (Frenic Visual Customizer).
• Kết nối: Cải thiện khả năng kết nối và tương thích tốt hơn với các hệ thống giám sát năng lượng.

3. Ứng Dụng Thực Tế Của Biến Tần Fuji MEGA

Không phải ngẫu nhiên mà Fuji MEGA được gọi là “Biến tần đa năng cao cấp”. Dựa trên kinh nghiệm cung cấp thiết bị cho hàng trăm dự án tại TP.HCM và các tỉnh lân cận, KTH Electric phân loại ứng dụng như sau:

3.1. Ứng dụng tải nặng (Constant Torque – Tải hằng số)

Đây là “sân nhà” của Fuji MEGA. Nếu máy móc của bạn thuộc nhóm này, đừng ngần ngại chọn MEGA:

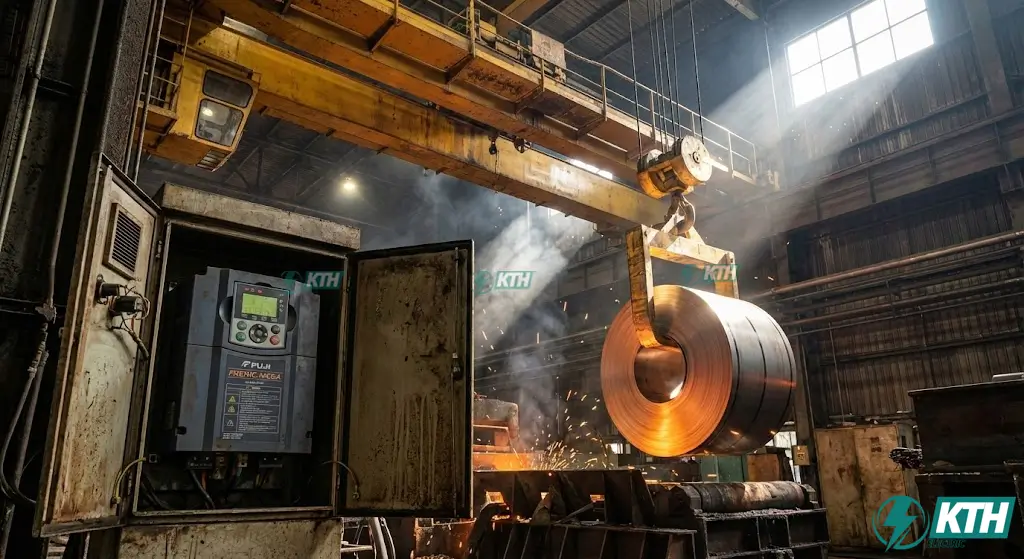

• Cầu trục, Palang nâng hạ: Yêu cầu mô-men khởi động lớn và khả năng giữ tải khi nhả phanh cơ khí. Chế độ điều khiển Vector vòng kín (Closed-loop Vector) của MEGA giải quyết bài toán này cực tốt.
• Máy ép nhựa, Máy đùn: Cần độ ổn định áp suất và tốc độ đùn keo chính xác.
• Máy nghiền, Máy trộn: Những thiết bị này thường bị kẹt liệu, cần khả năng chịu quá tải 200% để “bứt” qua điểm kẹt mà không trip lỗi.

3.2. Ứng dụng tải biến thiên (Variable Torque – Tải bơm quạt)

Mặc dù là dòng tải nặng, nhưng nhờ chế độ LD (Low Duty), Fuji MEGA vẫn cạnh tranh tốt trong mảng này:

• Hệ thống bơm điều áp (Booster Pump): Tích hợp sẵn PID control giúp ổn định áp suất đường ống nước cho tòa nhà, nhà máy.
• Quạt hút công nghiệp, quạt lò hơi: Điều khiển tốc độ quạt theo nhiệt độ hoặc nồng độ khí thải, tiết kiệm 20-40% điện năng so với chạy trực tiếp lưới điện.

4. Sơ Đồ Đấu Dây Biến Tần Fuji MEGA (Chuẩn Kỹ Thuật)

Là một người thợ điện lâu năm, tôi không thể nhấn mạnh đủ về tầm quan trọng của việc đấu nối đúng kỹ thuật. 80% các trường hợp biến tần bị nổ IGBT hoặc hỏng bo điều khiển mà tôi từng sửa chữa tại KTH Electric đều bắt nguồn từ việc đấu sai dây hoặc tiếp xúc kém.

Dưới đây là hướng dẫn đấu nối chuẩn cho dòng FRENIC-MEGA, hãy đảm bảo bạn tuân thủ nghiêm ngặt các quy tắc an toàn điện (ngắt nguồn, xả tụ) trước khi thao tác.

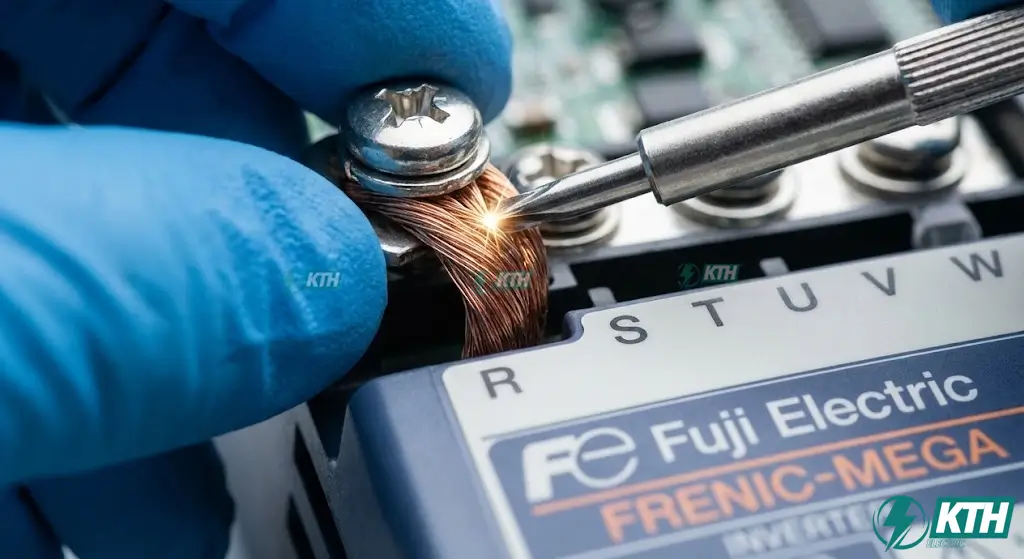

4.1. Mạch Động Lực (Main Circuit) – “Huyết mạch” của hệ thống

Đây là nơi dòng điện công suất lớn đi qua, tuyệt đối không được nhầm lẫn:

• Nguồn vào (R, S, T hoặc L1, L2, L3): Kết nối với nguồn điện lưới 3 pha. Lưu ý: Nếu đấu nhầm nguồn vào chân đầu ra (U, V, W), biến tần sẽ nổ ngay lập tức.
• Đầu ra động cơ (U, V, W): Kết nối với 3 dây pha của động cơ. Kiểm tra kỹ thứ tự pha để đảm bảo chiều quay đúng (nếu quay ngược, chỉ cần đảo 2 trong 3 dây bất kỳ).
• Chân tiếp địa (G hoặc PE): Bắt buộc phải nối đất để đảm bảo an toàn cho người vận hành và thoát nhiễu cho thiết bị.
• Chân P(+) và DB: Đây là vị trí đấu Điện trở xả (Braking Resistor). Tuyệt đối không đấu nhầm vào P(+) và N(-), vì đó là chân DC Link, đấu sai sẽ gây chập cháy nghiêm trọng.
• Chân P1 và P(+): Mặc định sẽ có một thanh đồng (short bar) nối 2 chân này. Chỉ tháo ra khi bạn cần lắp Cuộn kháng DC (DC Reactor) để lọc nhiễu. Nếu không lắp cuộn kháng mà tháo thanh đồng này ra, biến tần sẽ không lên nguồn (báo mất áp).

4.2. Mạch Điều Khiển (Control Circuit) – “Bộ não” chỉ huy

Các chân tín hiệu của Fuji MEGA được thiết kế dạng terminal rời, rất dễ thao tác:

• Chân Digital Input (X1 đến X7, FWD, REV): Dùng để nhận tín hiệu chạy/dừng và đa cấp tốc độ.FWD: Lệnh chạy thuận.REV: Lệnh chạy nghịch.CM: Chân chung (Common) cho tín hiệu số.
• Chân Analog Input (11, 12, 13): Dùng để điều chỉnh tốc độ bằng biến trở hoặc tín hiệu 4-20mA/0-10V.Chân 13: Nguồn +10VDC nội bộ (cấp cho biến trở).Chân 12: Ngõ vào áp 0-10V.Chân C1: Ngõ vào dòng 4-20mA.Chân 11: Chân chung (GND) cho tín hiệu Analog.
• Chân Relay Output (30A, 30B, 30C): Tiếp điểm rơ-le báo lỗi (Fault Relay). Khi biến tần gặp sự cố, chân 30A-30C sẽ đóng lại để báo đèn hoặc còi hú.

5. Hướng Dẫn Cài Đặt Biến Tần Fuji MEGA Cơ Bản

Bạn đã đấu dây xong, màn hình Keypad sáng lên. Bây giờ là lúc thổi hồn cho thiết bị. Giao diện của Fuji MEGA có thể hơi “choáng” với người mới vì quá nhiều thông số, nhưng bạn chỉ cần nắm vững 5 bước cốt lõi sau đây (nguyên tắc 80/20):

[Hình ảnh: Giải thích các phím chức năng trên Keypad Fuji MEGA]

5.1. Làm quen với Keypad

• Phím PRG (Program): Dùng để vào menu cài đặt.
• Phím FUNC/DATA: Dùng để chọn thông số và lưu giá trị (như phím Enter).
• Phím Mũi tên Lên/Xuống: Thay đổi giá trị.
• Phím RESET: Xóa lỗi khi biến tần gặp sự cố.

5.2. Các Thông Số Cài Đặt “Bất Di Bất Dịch”

Dù ứng dụng của bạn là gì, đây là nhóm thông số F-Code (Fundamental Parameters) bạn phải cài đặt đầu tiên:

1. Lệnh Tần Số (F01 – Frequency Command 1): Quyết định xem biến tần chạy nhanh/chậm dựa vào đâu?Cài = 0: Chỉnh bằng phím Lên/Xuống trên Keypad.Cài = 1: Chỉnh bằng áp 0-10V (Chân 12 – Biến trở ngoài).Cài = 2: Chỉnh bằng dòng 4-20mA (Chân C1 – Từ cảm biến hoặc PLC).Cài = 3: Chỉnh bằng biến trở tích hợp sẵn trên Keypad (tùy model).
2. Lệnh Chạy (F02 – Operation Method): Quyết định xem bấm nút nào để chạy?Cài = 0: Bấm nút RUN/STOP màu xanh/đỏ trên Keypad.Cài = 1: Kích tín hiệu ngoài (Công tắc hoặc Relay đấu vào chân FWD/REV). Đây là chế độ dùng phổ biến nhất trong công nghiệp.Cài = 2: Chạy qua truyền thông (RS-485).
3. Tốc Độ Tối Đa (F03 – Max Frequency): Thường cài bằng tần số định mức động cơ (50Hz hoặc 60Hz). Lưu ý cài cao quá có thể làm hỏng bạc đạn động cơ.
4. Thời Gian Tăng Tốc / Giảm Tốc (F07 / F08):F07 (Accel Time): Thời gian từ 0Hz lên Fmax.F08 (Decel Time): Thời gian từ Fmax về 0Hz.Mẹo chuyên gia: Với tải nặng quán tính lớn (như quạt ly tâm khổng lồ), hãy cài F07 và F08 dài ra (30s – 60s) để tránh lỗi quá dòng (OC) khi khởi động hoặc quá áp (OU) khi dừng.

5.3. Chế độ Auto-Tuning (Dò thông số động cơ)

Để chế độ Vector hoạt động chính xác, biến tần cần “hiểu” động cơ. Hãy vào nhóm thông số P (Motor Parameters):

• Nhập công suất (P02), dòng định mức (P03) trên nhãn động cơ.
• Vào hàm P04, chọn 1 (Static Tuning) hoặc 2 (Dynamic Tuning) để biến tần tự động đo điện trở và điện cảm của cuộn dây.

6. Bảng Mã Lỗi Biến Tần Fuji MEGA & Cách Khắc Phục (Troubleshooting)

Đây là phần bạn nên lưu lại (Bookmark) ngay. Khi biến tần báo lỗi, đừng hoảng loạn, hãy tra cứu bảng này:

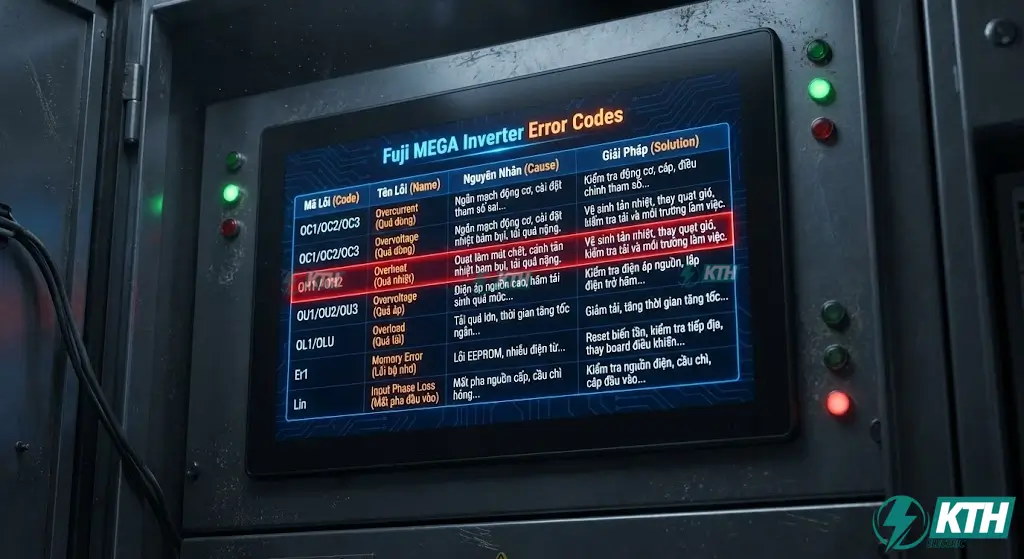

[Hình ảnh: Bảng mã lỗi biến tần Fuji MEGA]

7. Bảo Trì & Bảo Dưỡng Định Kỳ: Bí Quyết Tăng Tuổi Thọ

“Của bền tại người”. Dù Fuji MEGA có bền đến đâu, nó cũng cần được chăm sóc. Tại KTH Electric, quy trình bảo trì chuẩn của chúng tôi bao gồm:

1. Vệ sinh định kỳ (3-6 tháng/lần): Sử dụng khí nén khô để thổi bụi bám trên bo mạch và đặc biệt là rãnh tản nhiệt (Heatsink). Bụi dẫn điện là kẻ thù số 1 gây nổ mạch trong môi trường độ ẩm cao như Việt Nam.

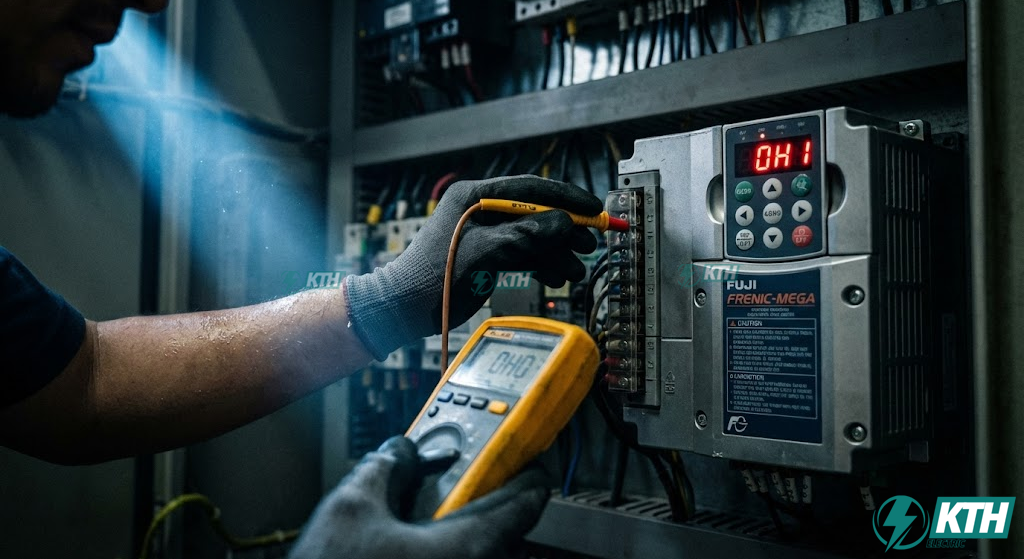

2. Kiểm tra quạt gió: Quạt của Fuji MEGA rất dễ tháo lắp (thiết kế dạng cassette). Nếu thấy quạt kêu to hoặc quay lờ đờ, hãy thay ngay trước khi lỗi OH1 xuất hiện.
3. Siết lại ốc vít: Các chân đấu dây động lực thường bị lỏng ra sau một thời gian do rung động cơ khí và sự giãn nở nhiệt. Việc này giúp tránh hiện tượng move tia lửa điện gây cháy domino.
4. Kiểm tra tụ DC Link: Nhìn qua khe thông gió, nếu thấy tụ bị phồng đít hoặc chảy dầu, biến tần đang “hấp hối”. Hãy liên hệ dịch vụ sửa chữa chuyên nghiệp để thay tụ.

8. Câu Hỏi Thường Gặp (FAQs) – Giải Đáp Nỗi Đau Người Dùng

Để giúp bạn tiết kiệm thời gian, tôi đã tổng hợp các câu hỏi mà khách hàng thường gọi đến Hotline 0968.27.11.99 của chúng tôi:

9. Kết Luận & Liên Hệ Báo Giá

Biến tần Fuji MEGA thực sự là một khoản đầu tư đáng tiền cho sự ổn định của nhà máy. Với khả năng chịu quá tải “trâu bò”, tính năng an toàn cao cấp và độ bền chuẩn Nhật, nó giúp bạn ngủ ngon hơn mà không lo nửa đêm bị gọi dậy vì dừng máy.

Tuy nhiên, việc chọn đúng mã sản phẩm, cài đặt tối ưu và bảo trì đúng cách mới là chìa khóa để khai thác hết sức mạnh của nó.

Tại Công Ty TNHH KTH Electric, chúng tôi không chỉ bán một cái hộp biến tần. Chúng tôi bán sự yên tâm với hơn 20 năm kinh nghiệm trong nghề.

Đừng để sự cố biến tần làm gián đoạn thành công của bạn. Hãy để KTH Electric đồng hành cùng bạn ngay hôm nay!
