3 Cách Chống Giật Cho Trạm Sạc Xe Điện (EV) Hiệu Quả Nhất 2025

An toàn là ưu tiên hàng đầu khi vận hành trạm sạc xe điện. Nguy cơ rò rỉ dòng điện xoay chiều (AC) và đặc biệt là dòng DC trơn (dòng rò một chiều phẳng) từ pin xe có thể gây giật điện nghiêm trọng và vô hiệu hóa các thiết bị bảo vệ thông thường.

Để đảm bảo an toàn tuyệt đối, việc lựa chọn và lắp đặt thiết bị chống dòng rò (RCD) phù hợp là tối quan trọng. Bài viết này sẽ phân tích chi tiết 3 phương pháp chống giật hiệu quả nhất cho trạm sạc EV, tuân thủ các tiêu chuẩn IEC mới nhất.

Các yếu tố then chốt bao gồm:

• Sử dụng RCD đúng loại (Type B, Type EV, hoặc Type A + RDC-DD).
• Đảm bảo hệ thống thi công tiếp địa (PE) đạt chuẩn (điện trở cực thấp, lý tưởng < 0.5Ω).
• Kết hợp các thiết bị bảo vệ bổ sung như SPD (chống sét).
• Thực hiện dịch vụ bảo trì hệ thống điện định kỳ.

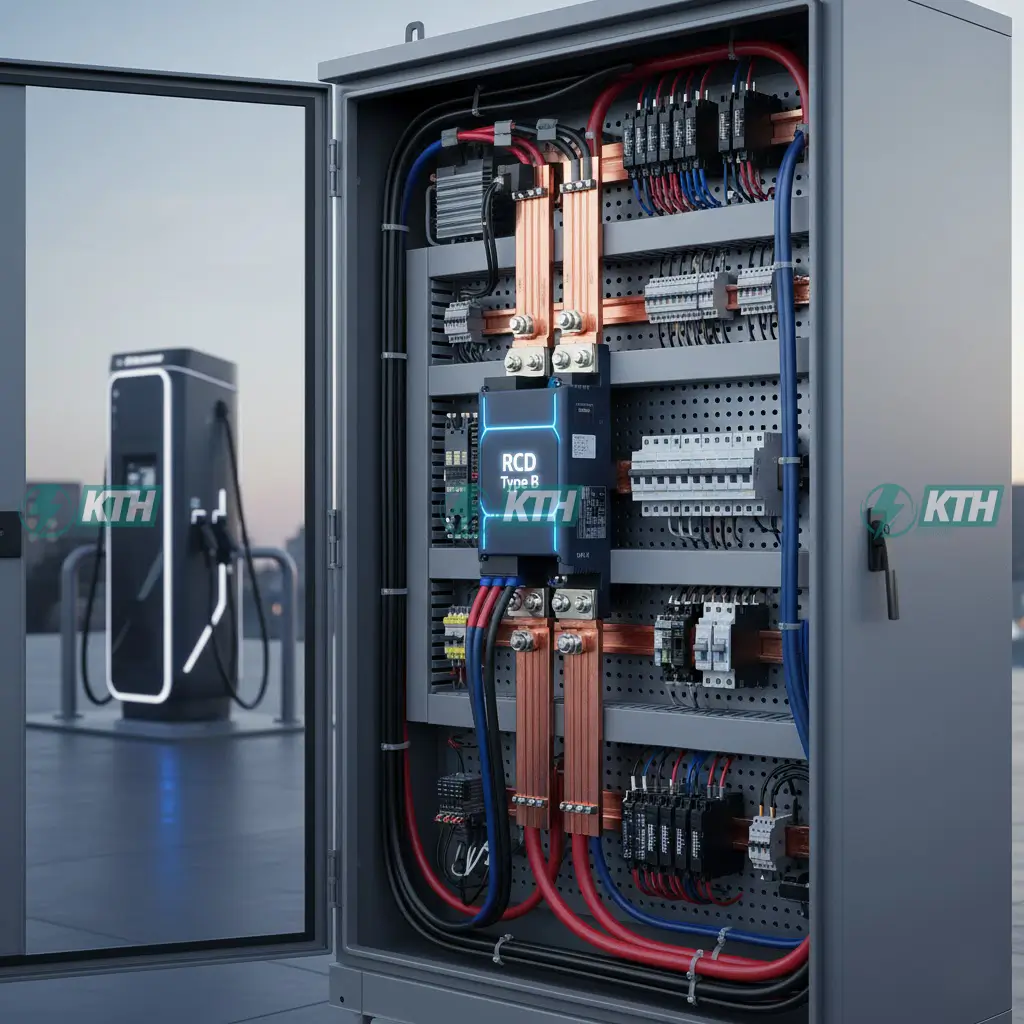

Phương Pháp 1: Sử Dụng RCD Type B Cho Sạc DC Nhanh (Trạm Công Cộng)

RCD Type B là giải pháp an toàn tuyệt đối cho trạm sạc DC nhanh (>50kW). Nó phát hiện mọi loại dòng rò (AC 30mA, DC xung, và quan trọng nhất là DC trơn 6mA) theo IEC 61851-1, bảo vệ toàn diện nhưng có chi phí cao (20-50 triệu VND) và yêu cầu lắp đặt chuyên nghiệp.

RCD Type B là giải pháp bảo vệ toàn diện nhất, được thiết kế để phát hiện tất cả các loại dòng rò: AC (30mA), DC xung và quan trọng nhất là DC trơn (ngưỡng 6mA) theo tiêu chuẩn IEC 61851-1.

Ứng dụng: Lý tưởng cho các trạm sạc nhanh DC công suất lớn (trên 50kW), nơi có nguy cơ rò rỉ dòng DC trơn cao. Các trạm này thường yêu cầu công suất lớn, đôi khi cần trạm biến áp riêng.

Các Bước Triển Khai:

1. Kiểm tra nền tảng: Đảm bảo hệ thống tiếp địa (PE) có điện trở dưới 0.5Ω. Việc này cần được đo lường chính xác bằng thiết bị chuyên dụng.
2. Lựa chọn thiết bị: Chọn RCD Type B (ví dụ: 63A, 4 cực) tuân thủ IEC 62423. Nên ưu tiên loại có tích hợp cảm biến Hall để chống bão hòa từ trường do dòng DC.
3. Lắp đặt: Lắp RCD Type B vào tủ điện tổng cấp nguồn cho trụ sạc. Đấu nối đúng thứ tự L1-L3-N-PE. Sau khi lắp, nhấn nút TEST để đảm bảo thiết bị ngắt mạch (<40ms).
4. Bảo vệ bổ sung: Kết hợp SPD (Thiết bị chống sét lan truyền) Type 1+2 để bảo vệ RCD và bộ sạc khỏi các xung sét.

• Thời gian lắp đặt: 2-4 giờ.
• Chi phí (cập nhật 2025): Cao (20-50 triệu VND), tùy thương hiệu và dòng 63A hay 100A.
• Ưu điểm: Bảo vệ toàn diện, an toàn tuyệt đối trước mọi loại dòng rò phức tạp.
• Nhược điểm: Chi phí đầu tư ban đầu cao, đòi hỏi kỹ thuật viên có chuyên môn cao.

Phương Pháp 2: Kết Hợp RDC-DD Và RCD Type A (Sạc AC Tại Nhà)

Đây là giải pháp tiết kiệm nhất (5-15 triệu VND) cho sạc AC tại nhà (<22kW). Cơ chế là bộ sạc (Wallbox) tích hợp sẵn RDC-DD (chỉ giám sát DC 6mA) và kết hợp với một RCD Type A (bảo vệ AC 30mA) lắp bên ngoài tủ điện.

Đây là giải pháp tiết kiệm chi phí, thường được áp dụng cho sạc AC Mode 3 tại gia đình hoặc văn phòng (công suất dưới 22kW).

Cơ chế hoạt động: Sử dụng một thiết bị giám sát dòng rò DC chuyên dụng (RDC-DD – Residual Direct Current Detecting Device) đặt bên trong bộ sạc. Khi RDC-DD phát hiện dòng DC trơn vượt 6mA, nó sẽ gửi tín hiệu ngắt một RCD Type A (chỉ nhạy với AC và DC xung) đặt bên ngoài.

Các Bước Triển Khai:

1. Tích hợp RDC-DD: Thiết bị này thường được nhà sản xuất bộ sạc (Wallbox) tích hợp sẵn. Nó kết nối cảm biến với mạch điều khiển của trụ sạc.
2. Lắp RCD Type A: Chọn RCD Type A (30mA, 2P hoặc 4P) lắp đặt tại tủ điện cấp nguồn. Đây là một phần của việc lắp đặt hệ thống điện hạ thế an toàn.
3. Kiểm tra hệ thống: Dùng thiết bị chuyên dụng giả lập dòng rò 7mA DC. Hệ thống (RDC-DD + Type A) phải ngắt mạch trong vòng <300ms.
4. Cấu hình phần mềm: Cập nhật firmware cho bộ sạc để đảm bảo tính năng báo lỗi khi phát hiện vượt ngưỡng DC hoạt động chính xác.

• Thời gian lắp đặt: 1-2 giờ (nếu trụ sạc đã tích hợp RDC-DD).
• Chi phí (cập nhật 2025): Thấp (5-15 triệu VND).
• Ưu điểm: Tiết kiệm chi phí đáng kể so với Type B cho các ứng dụng sạc AC.
• Nhược điểm: Bảo vệ gián tiếp, phụ thuộc vào hoạt động của RDC-DD. Nếu RDC-DD hỏng, RCD Type A bên ngoài sẽ không thể phát hiện dòng rò DC trơn.

Phương Pháp 3: Sử Dụng RCD Type EV (Sạc AC Công Cộng & Thương Mại)

RCD Type EV là thiết bị chuyên dụng cho sạc AC Mode 3 (theo IEC 62955), cân bằng giữa chi phí (15-30 triệu VND) và tính năng. Nó phát hiện cả AC 30mA và DC trơn 6mA trong cùng một thiết bị, lý tưởng cho sạc AC thương mại và công cộng.

RCD Type EV là thiết bị chuyên dụng được thiết kế đặc thù cho sạc AC Mode 3, tuân thủ tiêu chuẩn IEC 62955. Nó cung cấp sự cân bằng giữa chi phí và tính năng.

Cơ chế hoạt động: Tương tự Type B nhưng được tối ưu hóa cho sạc EV, phát hiện dòng AC (30mA) và ngắt khi phát hiện dòng DC trơn (6mA) mà không cần RDC-DD riêng lẻ.

Các Bước Triển Khai:

1. Đánh giá vỏ tủ: Đảm bảo tủ điện hoặc trụ sạc đạt chuẩn IP54 trở lên để chống nước và bụi.
2. Lựa chọn & Lắp đặt: Chọn RCD Type EV 40A (hoặc tùy theo công suất) lắp trực tiếp vào trụ sạc hoặc tủ điện nhánh. Kết nối với hệ thống quản lý trung tâm (OCPP) để giám sát từ xa.
3. Kiểm tra (Commissioning): Thực hiện dịch vụ thử nghiệm điện chuyên dụng, test kết hợp cả dòng rò AC và DC để đảm bảo thời gian ngắt <150ms.
4. Tích hợp an toàn nhiệt: Kết hợp cảm biến nhiệt. Nhiều bộ sạc hiện đại có thể kiểm tra nhiệt độ thanh cái hoặc điểm đấu nối, tự động ngắt khi nhiệt độ vượt 60°C.

• Thời gian lắp đặt: 3 giờ.
• Chi phí (cập nhật 2025): Trung bình (15-30 triệu VND).
• Ưu điểm: Cân bằng giữa chi phí và hiệu suất bảo vệ, chuyên dụng cho EV, tích hợp tốt với hệ thống quản lý.
• Nhược điểm: Không phù hợp cho các trạm sạc DC công suất siêu cao (vẫn nên dùng Type B).

So Sánh Nhanh 3 Phương Pháp Chống Giật

Type B là an toàn nhất nhưng đắt nhất (20-50 triệu), dùng cho sạc DC nhanh. Type A + RDC-DD rẻ nhất (5-15 triệu), dùng cho sạc AC tại nhà. Type EV là giải pháp cân bằng (15-30 triệu), chuyên dụng cho sạc AC thương mại.

Lưu Ý Quan Trọng Khi Thi Công Chống Giật (Cập nhật 2025)

Tuyệt đối không dùng RCD Type AC (vì bị “mù” bởi dòng DC trơn). Luôn dùng Type B, EV hoặc Type A+RDC-DD. Phải đảm bảo tiếp địa < 4Ω (theo TCVN), kiểm tra định kỳ 6 tháng và lắp thêm SPD chống sét lan truyền.

1. Tuân thủ quy chuẩn mới: Ngoài RCD, hệ thống phải có giám sát cách điện liên tục. Nối đất cổng sạc là bắt buộc và phải được kiểm tra kỹ.
2. Kiểm tra định kỳ 6 tháng: Phải thực hiện đánh giá hệ thống điện và RCD. Đo điện trở đất (phải < 4Ω theo TCVN) và nhấn nút TEST trên RCD để kiểm tra cơ chế ngắt.

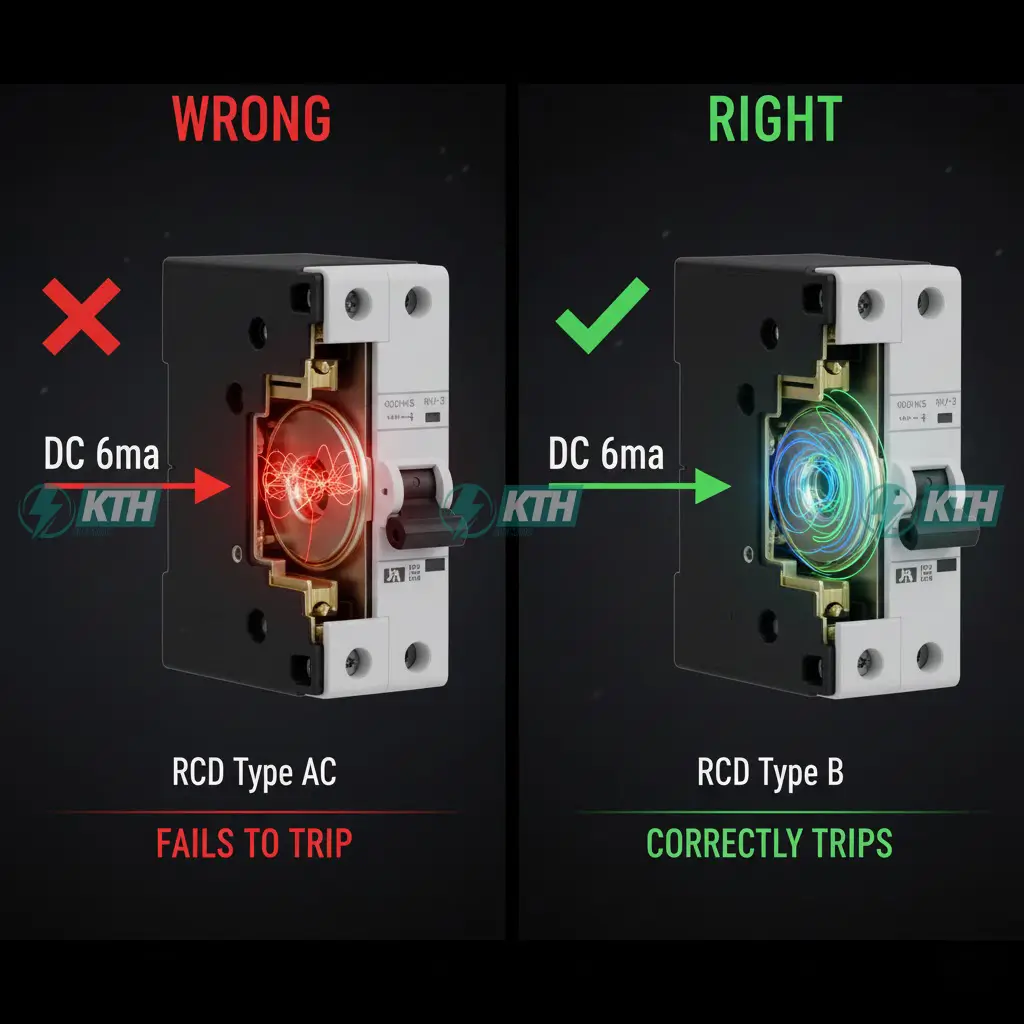

3. SAI LẦM CHẾT NGƯỜI: Tuyệt đối không dùng RCD Type AC (loại chỉ nhạy với dòng rò AC) cho trạm sạc. Dòng rò DC trơn từ pin xe sẽ làm bão hòa lõi từ của Type AC, khiến nó bị “mù” và không còn khả năng bảo vệ, ngay cả với dòng rò AC.
4. Không thay RCD bằng Aptomat: Nhiều người nhầm lẫn và chỉ lắp Aptomat (MCB/MCCB). Aptomat chỉ bảo vệ quá tải và ngắn mạch, hoàn toàn không có chức năng chống giật (chống dòng rò).
5. Chống sét: Luôn lắp đặt SPD (Thiết bị chống sét lan truyền) cho hệ thống chống sét toàn diện, bảo vệ RCD và các vi mạch đắt tiền bên trong bộ sạc.

Câu Hỏi Thường Gặp (FAQs)

Ngưỡng dòng rò an toàn cho trạm sạc là bao nhiêu?

Ngưỡng phát hiện bắt buộc theo tiêu chuẩn quốc tế (IEC 62955 và IEC 61851) là 6mA đối với dòng rò DC trơn và 30mA đối với dòng rò AC. Thiết bị phải ngắt ngay lập tức khi phát hiện các ngưỡng này.

Nên lắp thiết bị chống giật bên trong trụ sạc hay ngoài tủ điện?

Nếu trụ sạc (Wallbox) đã tích hợp sẵn RDC-DD (như Phương Pháp 2), bạn chỉ cần lắp RCD Type A bên ngoài tủ điện tổng. Nếu trụ sạc không tích hợp sẵn, bạn bắt buộc phải lắp RCD Type B hoặc Type EV bên ngoài tủ điện cấp nguồn cho trụ đó.

Có thể dùng RCBO cho trạm sạc xe điện không?

Có, nhưng phải đúng loại. RCBO (Aptomat chống giật kết hợp bảo vệ quá tải) phải là Type B cho sạc DC nhanh, hoặc Type A (nếu kết hợp với RDC-DD bên trong trụ) cho sạc AC. Tuyệt đối không dùng RCBO Type AC thông thường.
