Camera Nhiệt Fluke TiS55+: “Trợ Lý Ảo” Săn Nhiệt & Quản Lý Tài Sản Số 1 Cho Kỹ Sư Bảo Trì
Tác giả: Chuyên gia Kỹ thuật KTH Electric (20 năm kinh nghiệm)
Đơn vị tham vấn: Công Ty TNHH KTH Electric
1. Khi “Chụp Ảnh Nhiệt” Không Còn Là Nỗi Ám Ảnh Về Dữ Liệu
Thưa các đồng nghiệp, các kỹ sư bảo trì và quản lý nhà máy thân mến!
Tôi đã có hơn 20 năm lăn lộn trong nghề điện, từ những ngày còn cầm chiếc đồng hồ VOM kim vặn tay cho đến khi tiếp cận những thiết bị đo lường hiện đại nhất. Nếu có ai đó hỏi tôi điều gì làm tôi đau đầu nhất trong quy trình bảo trì dự đoán (Predictive Maintenance), câu trả lời không phải là việc phát hiện ra điểm nóng (hot spots).
“Nỗi đau thực sự nằm ở khâu xử lý dữ liệu sau khi đi hiện trường.”
Hãy tưởng tượng kịch bản quen thuộc này: Bạn dành cả buổi sáng để quét nhiệt cho 50 cái tủ điện và 20 động cơ trong nhà máy. Bạn chụp được hàng trăm bức ảnh nhiệt. Nhưng khi quay về văn phòng, cắm thẻ nhớ vào máy tính, trước mắt bạn là một “rừng” file ảnh có tên vô nghĩa như IMG_001.is2, IMG_002.is2.
Lúc đó, bạn bắt đầu hoang mang: “Cái ảnh 005 này là của tủ điện phân xưởng A hay phân xưởng B nhỉ?”, “Cái động cơ bị quá nhiệt 70 độ C này nằm ở dây chuyền 1 hay 2?”. Và rồi, bạn lại phải lôi cuốn sổ tay dính đầy dầu mỡ ra để đối chiếu thủ công từng giờ chụp. Sai sót xảy ra, báo cáo chậm trễ, và tệ nhất là nhầm lẫn vị trí sửa chữa dẫn đến sự cố cháy nổ thật sự.
Đó chính là lý do tại sao hôm nay tôi muốn nói sâu về Camera nhiệt Fluke TiS55+.
Đối với tôi và đội ngũ kỹ thuật tại KTH Electric, Fluke TiS55+ không đơn thuần chỉ là một chiếc máy ảnh nhiệt cầm tay. Nó là một giải pháp quy trình làm việc khép kín, một “trợ lý ảo” giúp bạn dẹp bỏ hoàn toàn cuốn sổ tay ghi chép thủ công nhờ tính năng Asset Tagging (Gắn thẻ tài sản) và khả năng kết nối không dây mạnh mẽ.
0968.27.11.99
Zalo Official
Trong bài viết chuyên sâu này, chúng ta sẽ mổ xẻ từng chi tiết của thiết bị này dưới góc nhìn của một người thợ già, để xem liệu nó có xứng đáng với số tiền đầu tư hay không.
2. Fluke TiS55+ Giải Quyết “Bài Toán” Quản Lý Dữ Liệu Như Thế Nào?
💡 Chuyên gia tóm tắt: Fluke TiS55+ định nghĩa lại quy trình làm báo cáo nhiệt ảnh thông qua tính năng tự động hóa và điện toán đám mây. Thiết bị hỗ trợ đắc lực cho dịch vụ scan nhiệt tủ điện chuyên nghiệp, giúp tiết kiệm nhân lực và thời gian xử lý hậu kỳ.
Trong thời đại công nghiệp 4.0, nếu thiết bị đo lường của bạn không thông minh, bạn đang lãng phí nhân lực. Dưới đây là cách TiS55+ thay đổi cuộc chơi:

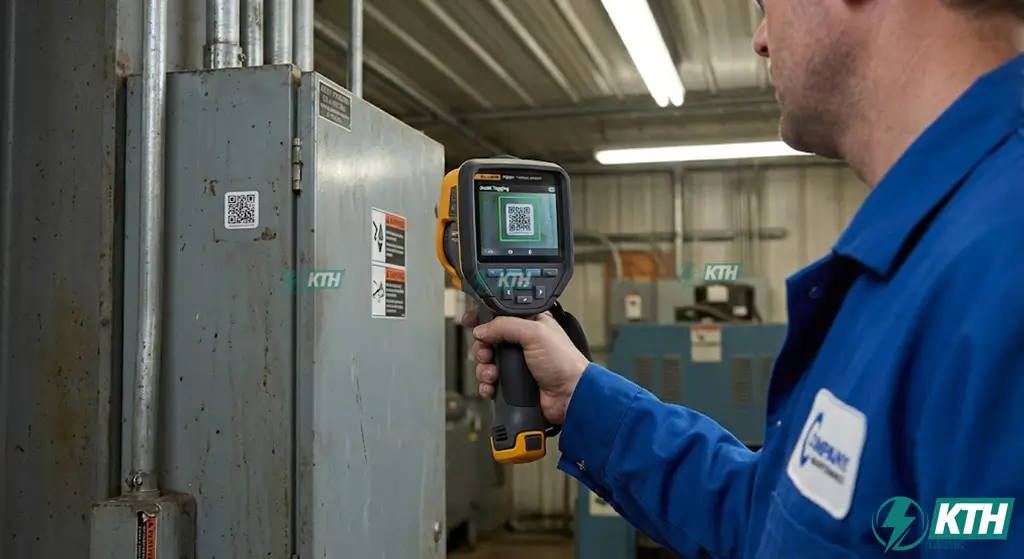

Công nghệ Asset Tagging (Gắn thẻ tài sản) – Cuộc cách mạng xóa bỏ sổ tay
Giải pháp cốt lõi: Quét mã QR trên thiết bị -> Máy tự động nhận diện -> Lưu ảnh vào đúng thư mục tài sản. Không cần đổi tên file thủ công.
Đây là tính năng “ăn tiền” nhất mà tôi đánh giá cực cao trên dòng TiS55+, đặc biệt là khi so sánh với các đối thủ cùng phân khúc giá.
❌ Quy trình cũ (Pain Point)
- Chụp ảnh nhiệt.
- Lấy bút ghi vào sổ: “Ảnh số 15 – Tủ RMU tầng hầm”.
- Về văn phòng, mở máy tính, đổi tên file thủ công.
- Nhập dữ liệu vào Excel.
-> Rủi ro: Mất 2-3 tiếng cho công việc hành chính nhàm chán, dễ sai sót.
✅ Quy trình với Fluke TiS55+
- Dán mã QR (định danh tài sản) lên thiết bị.
- Dùng Fluke TiS55+ quét mã QR đó.
- Chụp ảnh nhiệt.
- Xong! Máy tự động gắn ảnh vào đúng thư mục.
-> Hiệu quả: Giảm tới 80% thời gian làm báo cáo.
Khi bạn kết nối máy với phần mềm, tất cả ảnh của “Động cơ bơm nước số 1” sẽ tự động chui vào thư mục “Động cơ bơm nước số 1”. Không cần đổi tên file, không cần nhớ, không cần sổ tay.
Tại KTH Electric, chúng tôi đã áp dụng quy trình này cho khách hàng và nhận thấy các kỹ sư có thêm thời gian để phân tích chuyên sâu thay vì làm công việc nhập liệu của một nhân viên văn thư.
Hệ sinh thái Fluke Connect Desktop – Sức mạnh của dữ liệu đám mây
Lợi ích: Đồng bộ dữ liệu real-time qua Wi-Fi, phân tích hậu kỳ chuyên sâu và xuất báo cáo chuẩn ISO chỉ với vài cú click chuột.
Fluke TiS55+ không hoạt động đơn độc. Nó là một phần của hệ sinh thái Fluke Connect. Với kết nối Wi-Fi tích hợp sẵn, bạn có thể đồng bộ hình ảnh ngay từ hiện trường lên đám mây (Cloud) nếu có mạng, hoặc lưu vào máy và đồng bộ sau.
Phần mềm Fluke Connect Desktop trên máy tính cho phép:
- ✔Phân tích hậu kỳ: Điều chỉnh thang nhiệt độ (Level & Span), thay đổi bảng màu (Palette) từ Ironbow sang Rainbow hay Grayscale để làm nổi bật vấn đề.
- ✔Tạo báo cáo chuẩn ISO: Chỉ với vài cú click chuột, bạn có thể xuất ra một bản báo cáo PDF chuyên nghiệp, đầy đủ biểu đồ nhiệt, ảnh thực tế và các thông số đo lường để gửi cho sếp hoặc khách hàng.
- ✔Làm việc nhóm: Dữ liệu được chia sẻ real-time. Một kỹ sư đang đo ở nhà máy tại Bình Dương có thể gửi ngay kết quả cho chuyên gia tại văn phòng TP.HCM để xin ý kiến chỉ đạo xử lý.
3. “Đôi Mắt” Thần Kỳ: Phân Tích Độ Phân Giải & Công Nghệ Hình Ảnh
💡 Thông số vàng: Độ phân giải 256 x 192 pixels, Độ nhạy nhiệt 40 mK và công nghệ chồng ảnh IR-Fusion™ giúp định vị chính xác điểm sự cố dù chỉ chênh lệch 0.04°C.
Nhiều anh em kỹ thuật mới vào nghề hay hỏi tôi: “Chú ơi, camera điện thoại gắn thêm cục cảm biến nhiệt rẻ tiền cũng chụp được, sao phải mua cái máy mấy chục triệu như Fluke TiS55+?”.
Câu trả lời nằm ở Độ chính xác và Độ tin cậy. Trong kỹ thuật điện, sai một ly là đi… cả một trạm biến áp.

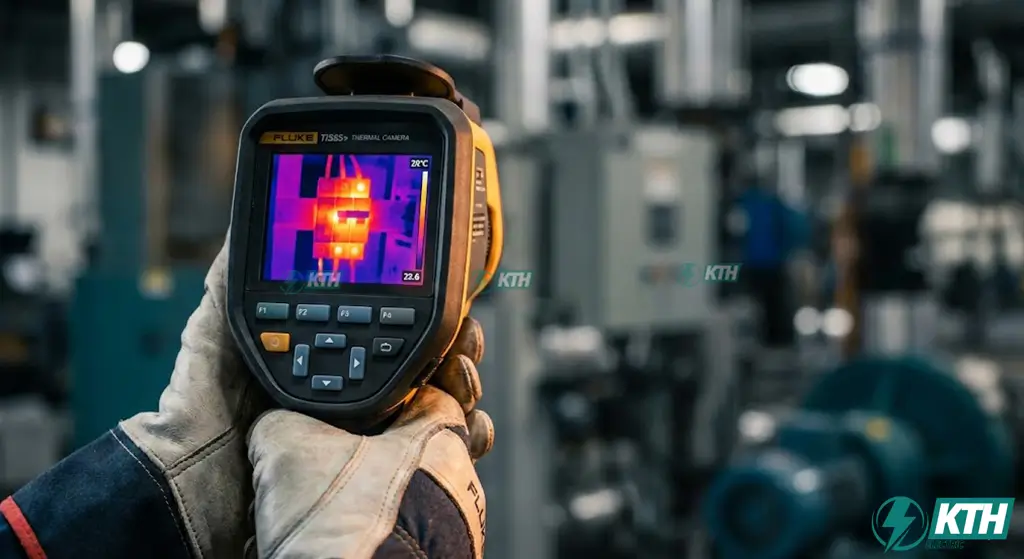

Độ phân giải hồng ngoại 256 x 192 pixel – Khi chi tiết quyết định sự sống còn
Con số 256 x 192 pixel nghe có vẻ nhỏ bé nếu so với camera điện thoại 12MP hay 48MP. Nhưng trong thế giới ảnh nhiệt (Thermography), đây là một con số ấn tượng ở phân khúc tầm trung.
Hãy làm một phép tính nhanh: 256 nhân 192 bằng 49.152 điểm đo nhiệt độ độc lập. Điều này có nghĩa là gì? Trong mỗi khung hình bạn chụp, có gần 50.000 cái nhiệt kế đang hoạt động cùng lúc để đo nhiệt độ tại từng điểm nhỏ nhất.
Tại sao điều này quan trọng?
- Với linh kiện nhỏ: Khi soi một bo mạch điều khiển trong tủ PLC, một con điện trở SMD bé xíu bị quá nhiệt sẽ hiện lên rõ ràng nhờ mật độ điểm ảnh dày đặc. Nếu dùng các dòng máy rẻ tiền (độ phân giải 120×90 hoặc thấp hơn), con điện trở đó sẽ bị hòa tan vào nền nhiệt xung quanh, và bạn sẽ bỏ sót lỗi.
- Với khoảng cách xa: Khi đứng dưới đất để soi đường dây điện trên cao hoặc sứ cách điện trên cột, độ phân giải cao giúp “gom” đủ bức xạ nhiệt từ vật thể nhỏ ở xa. Fluke TiS55+ đảm bảo bạn nhìn thấy điểm nóng trước khi nó bốc cháy.
Bên cạnh đó, thông số Độ nhạy nhiệt (NETD) 40 mK của TiS55+ là một điểm cộng cực lớn. NETD (Noise Equivalent Temperature Difference) là khả năng phân biệt sự chênh lệch nhiệt độ nhỏ nhất. 40 mK tương đương với 0.04 độ C. Tức là, nếu hai điểm cạnh nhau chỉ chênh lệch 0.04 độ, TiS55+ vẫn phát hiện ra. Điều này cực kỳ quan trọng khi kiểm tra độ ẩm (tìm rò rỉ nước âm tường) hoặc kiểm tra cách điện, nơi sự thay đổi nhiệt độ rất tinh vi.
Công nghệ IR-Fusion™ – Vũ khí độc quyền của Fluke
Tính năng AutoBlend: Chồng hình ảnh quang học thực tế lên ảnh nhiệt để xác định chính xác vị trí linh kiện, nhãn mác thiết bị.
Nếu bạn đã từng dùng các dòng camera nhiệt đời cũ, bạn sẽ thấy ảnh nhiệt chỉ là những mảng màu loang lổ. Nhìn vào đó, rất khó để biết chính xác cái gì đang nóng. Là cái aptomat số 3 hay số 4? Là dây pha A hay pha B?
Fluke giải quyết triệt để vấn đề này bằng công nghệ IR-Fusion™ với chế độ AutoBlend.
- Cơ chế: Máy có 2 ống kính: một ống kính nhiệt và một ống kính quang học (như camera thường). Máy sẽ chụp đồng thời cả hai ảnh và chồng chúng lên nhau.
- Tác dụng: Bạn sẽ nhìn thấy hình ảnh thực tế của thiết bị (rõ nét các dòng chữ, nhãn mác, dây dẫn) nhưng được phủ lên lớp màu nhiệt độ. Nhờ đó, bạn định vị chính xác 100% vị trí linh kiện hỏng trong một tủ điện chằng chịt dây dẫn mà không cần phải đoán mò.
Với kinh nghiệm của tôi, tính năng này giúp giảm thiểu rủi ro cắt điện nhầm thiết bị khi bảo trì sửa chữa.
Lấy nét thủ công (Manual Focus) – Tại sao chuyên gia cần nó?
Dòng Fluke TiS55+ sở hữu tính năng Lấy nét thủ công (Manual Focus), điều mà dòng đàn em TiS20+ (Fixed Focus – lấy nét cố định) không có.
Nhiều người thích “Fixed Focus” vì chỉ cần giơ lên là chụp, không cần chỉnh (point-and-shoot). Đúng, nó nhanh. Nhưng nó chỉ rõ nét ở một khoảng cách nhất định (thường là từ 45cm trở ra).
Nhưng thực tế hiện trường thì sao?
- Có khi bạn phải dí sát máy vào tủ điện chật hẹp, cách linh kiện chỉ 15cm.
- Có khi bạn phải đứng xa 5-10 mét để soi một động cơ trên trần nhà.
Lúc này, Lấy nét thủ công là vua. Bạn có thể vặn vòng lấy nét trên ống kính để bức ảnh sắc nét nhất tại đúng khoảng cách bạn muốn. Một bức ảnh nhiệt mờ nhòe (out of focus) sẽ dẫn đến sai số đo nhiệt độ cực lớn (có thể sai lệch đến 20 độ C), dẫn đến chẩn đoán sai. Với Fluke TiS55+, bạn kiểm soát hoàn toàn độ nét của bức ảnh.
4. Sự Bền Bỉ “Nồi Đồng Cối Đá” – ADN Của Fluke
💡 Chuẩn công nghiệp: Thiết kế đạt chuẩn IP54 (chống bụi & nước), chịu được độ rơi 2 mét và pin Lithium-ion hoạt động liên tục ≥ 3.5 giờ.
Nếu bạn đã từng dùng qua các thiết bị của Fluke như đồng hồ vạn năng hay ampe kìm, bạn sẽ hiểu cảm giác “đầm tay” và chắc chắn mà hãng này mang lại. Với Camera nhiệt Fluke TiS55+, triết lý thiết kế này vẫn được giữ nguyên vẹn.
Thiết kế chịu va đập & Môi trường khắc nghiệt
Môi trường làm việc của anh em kỹ thuật chúng ta không phải là phòng máy lạnh sạch sẽ. Đó là những phòng máy đầy bụi xi măng, là những lò hơi nóng hầm hập, hay những trạm biến áp ngoài trời mưa nắng thất thường.
🛡️ Chuẩn IP54
Ngăn chặn bụi xâm nhập vào mạch điện tử và chịu được tia nước bắn từ mọi hướng. An tâm thi công tại nhà máy xi măng, dệt may.
🔨 Chịu rơi 2 mét
Được thiết kế để “sống sót” sau những cú ngã vô tình khi leo thang kiểm tra hệ thống lạnh trên cao.
Pin Lithium-ion thông minh & Hiệu suất hoạt động
Nỗi lo thứ hai khi đi hiện trường là “hết pin giữa chừng”. Fluke TiS55+ sử dụng pin Lithium-ion sạc lại được, cung cấp thời gian hoạt động liên tục trên 3.5 giờ. Đặc biệt, trên pin có tích hợp đèn LED 5 mức hiển thị dung lượng, giúp bạn kiểm tra nhanh tình trạng pin mà không cần bật máy.
5. Ứng Dụng Thực Tế: Ai Nên Đầu Tư Fluke TiS55+?
Với mức giá và tính năng của mình, Fluke TiS55+ là công cụ “kiếm cơm” của các chuyên gia. Dưới đây là 3 nhóm đối tượng sẽ khai thác tối đa sức mạnh của thiết bị này:

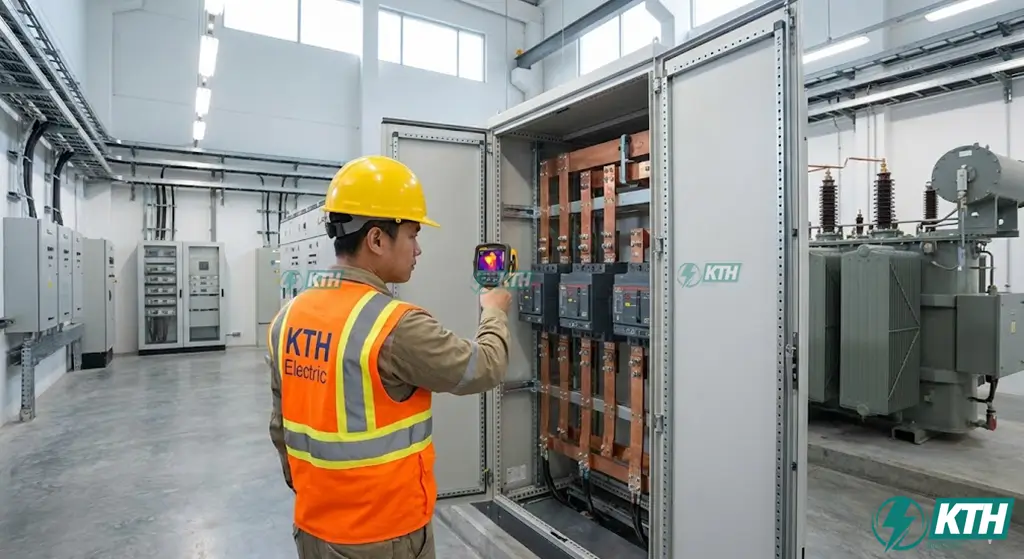

1. Kỹ sư bảo trì điện
- Kiểm tra thanh cái busbar và phát hiện mối nối lỏng (Loose connections).
- Phát hiện tình trạng mất cân bằng pha gây quá nhiệt dây dẫn.
- Kiểm tra thiết bị đóng cắt, aptomat bị oxy hóa tiếp điểm.
2. Kỹ thuật viên HVAC
- Kiểm tra rò rỉ khí trong hệ thống HVAC.
- Kiểm tra cách nhiệt đường ống Chiller, tránh đọng sương.
- Tìm rò rỉ nước âm tường nhờ độ nhạy nhiệt 40mK.
3. Bảo trì cơ khí
- Giám sát vỏ động cơ, phát hiện cuộn dây quá nhiệt.
- Hỗ trợ giải pháp giám sát động cơ: kiểm tra vòng bi thiếu mỡ.
- Kiểm tra lệch trục (Misalignment) gây ma sát sinh nhiệt.
6. Bảng Thông Số Kỹ Thuật Chi Tiết Fluke TiS55+
Để giúp các kỹ sư có cái nhìn tổng quan và chính xác nhất, dưới đây là bảng thông số kỹ thuật chi tiết của Camera nhiệt Fluke TiS55+:
| Tính Năng Chính | Thông Số Kỹ Thuật (TiS55+) |
|---|---|
| 1. Hiệu Suất Hình Ảnh & Quang Học | |
| Độ phân giải ảnh nhiệt | 256 x 192 (49.152 điểm ảnh) |
| Độ nhạy nhiệt (NETD) | 40 mK (0.04°C) |
| Trường nhìn (FOV) | 28° x 20° |
| Độ phân giải không gian (IFOV) | 1.91 mRad |
| Hệ thống lấy nét | Lấy nét thủ công & Lấy nét cố định (chốt ở 1m) |
| Khoảng cách lấy nét tối thiểu | 0.5 m |
| Màn hình hiển thị | Cảm ứng LCD 3.5 inch (640 x 480) |
| Tốc độ khung hình | 9 Hz hoặc 27 Hz |
| 2. Khả Năng Đo Lường Nhiệt Độ | |
| Dải đo nhiệt độ | -20°C đến 550°C (-4°F đến 1022°F) |
| Độ chính xác | ±2°C hoặc 2% (tùy giá trị nào lớn hơn, tại 25°C) |
| Hiệu chỉnh độ phát xạ (Emissivity) | Có (Danh sách Top 10 vật liệu + Điều chỉnh số 0.01 – 1.00) |
| 3. Tính Năng Thông Minh & Kết Nối | |
| Công nghệ IR-Fusion™ | Chế độ AutoBlend liên tục (0-100%), Picture-in-Picture (PIP) |
| Gắn thẻ tài sản (Asset Tagging) | Quét mã QR tự động sắp xếp ảnh với Fluke Connect™ |
| Kết nối không dây | Wi-Fi, LAN, Kết nối PC, iPhone®, iPad®, Android™ |
| Lưu trữ hình ảnh | Bộ nhớ trong (~500 ảnh) + Thẻ SD 4GB (>1000 ảnh) |
| Định dạng tập tin | IS2 (phổ nhiệt đầy đủ), BMP, JPEG, PNG, TIFF |
| Phần mềm phân tích | Fluke Connect Desktop (Báo cáo & Phân tích chuyên sâu) |
| 4. Nguồn Điện & Đặc Tính Vật Lý | |
| Pin | Lithium-ion sạc lại được, hiển thị đèn LED 5 mức |
| Thời lượng pin | ≥ 3.5 giờ liên tục (không dùng Wi-Fi) |
| Thời gian sạc | ≤ 2.5 giờ |
| Cấp bảo vệ (IP Rating) | IP54 (Chống bụi xâm nhập & nước bắn) |
| Khả năng chịu rơi | 2 mét |
| Trọng lượng (kèm pin) | 0.885 kg |
| Kích thước (C x R x D) | 26.7 cm x 10.1 cm x 14.5 cm |
| Bảo hành | 2 Năm |
*Lưu ý: Thông số kỹ thuật có thể thay đổi bởi nhà sản xuất mà không cần báo trước. Vui lòng liên hệ KTH Electric để nhận Datasheet cập nhật mới nhất.
7. Câu Hỏi Thường Gặp (FAQs)
Q1: Camera nhiệt Fluke TiS55+ có nhìn xuyên tường được không?
Trả lời: Không. Không có camera nhiệt nào nhìn xuyên tường theo kiểu X-Quang. Nó chỉ đo nhiệt độ bề mặt. Tuy nhiên, nếu có ống nước nóng vỡ bên trong làm nóng bề mặt tường, camera sẽ thấy vệt nhiệt đó.
Q2: Bao lâu tôi cần hiệu chuẩn lại máy một lần?
Trả lời: Theo khuyến cáo của hãng và tiêu chuẩn ISO, bạn nên thực hiện thí nghiệm hiệu chuẩn định kỳ 2 năm/lần (trong điều kiện hoạt động bình thường) để đảm bảo độ chính xác.
Q3: Máy có hỗ trợ tiếng Việt không?
Trả lời: Có. Fluke TiS55+ hỗ trợ đa ngôn ngữ, bao gồm tiếng Việt, giúp kỹ thuật viên dễ dàng thao tác và cài đặt.
8. Kết Luận: Đầu Tư Thông Minh Cho Sự An Toàn
Đầu tư vào Camera nhiệt Fluke TiS55+ không phải là chi phí, mà là một khoản đầu tư sinh lời. Nó giúp ngăn chặn sự cố dừng máy đột ngột, nâng cao vị thế chuyên nghiệp và giải phóng sức lao động nhờ tính năng quản lý tài sản thông minh.
