Chống Sét Lan Truyền: Hướng Dẫn Toàn Diện Từ A-Z [2025]

Chống sét lan truyền là việc sắp xếp các thiết bị cắt và lọc sét (gọi là SPD – Surge Protection Device) nhằm giảm thiểu nguy cơ quá tải và lan truyền dòng điện đột ngột trên hệ thống điện hoặc tín hiệu. Hệ thống này chuyển hướng các xung điện áp cao xuống hệ thống tiếp địa, bảo vệ thiết bị điện tử khỏi hư hỏng do sét đánh. Đây là một phần không thể thiếu của bất kỳ hệ thống chống sét toàn diện nào.

Theo tiêu chuẩn IEC 61643-11, có 3 loại SPD chính:

• Type 1: Chịu dòng sét trên 100kA (sóng 10/350µs), lắp tại điểm đầu vào chính.
• Type 2: Chịu 40-60kA (sóng 8/20µs), lắp tại tủ phân phối.
• Type 3: Bảo vệ thiết bị đầu cuối nhạy cảm.

Yêu cầu cốt lõi để hệ thống hoạt động hiệu quả là điện trở tiếp địa phải nhỏ hơn 4Ω (theo TCVN 9385:2012). Chi phí lắp đặt dao động từ 3-15 triệu VNĐ và bắt buộc phải thực hiện bởi thợ điện có chứng chỉ hành nghề.

Sét Lan Truyền Là Gì?

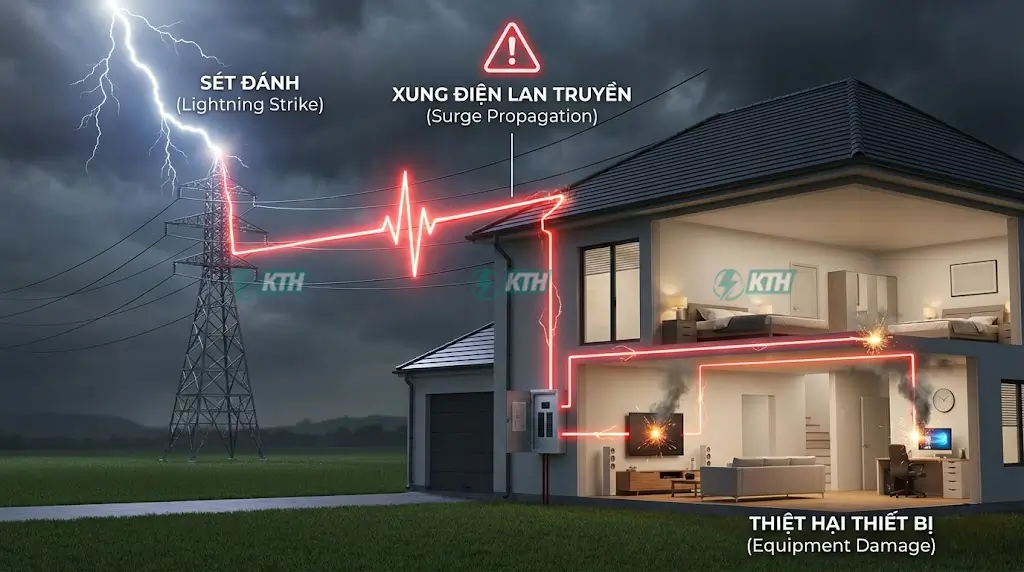

Sét lan truyền là hiện tượng xung điện áp cao (cảm ứng điện từ) do sét đánh gây ra, lan truyền theo các đường dây dẫn điện, cáp tín hiệu trong bán kính lên đến 2km. Nó không phải là sét đánh trực tiếp nhưng vẫn đủ sức phá hủy các thiết bị điện tử nhạy cảm.

Sét lan truyền là hiện tượng khi sét đánh vào một vị trí, trong bán kính 2km từ điểm sét đánh, tất cả vật bằng kim loại, dây dẫn điện và đường truyền dữ liệu sẽ cảm ứng điện từ dẫn đến hư hỏng.

Khác với sét đánh trực tiếp, sét lan truyền xâm nhập qua các đường dây điện, cáp viễn thông, và các vật dẫn điện khác. Các xung điện áp đột biến này (từ sét đánh giữa đám mây, vào cột thu lôi, hoặc từ máy móc công suất cao) truyền đi cực nhanh với cường độ rất cao, tác động ngay lập tức đến thiết bị. Hiểu rõ điều này là bước đầu tiên trong cách chống sét an toàn cho công trình.

Phân Biệt Chống Sét Trực Tiếp và Chống Sét Lan Truyền

Chống sét trực tiếp (dùng kim thu lôi) bảo vệ công trình khỏi bị sét đánh trúng, tránh cháy nổ. Chống sét lan truyền (dùng thiết bị SPD) bảo vệ các thiết bị điện tử bên trong khỏi xung điện áp lan theo dây dẫn. Nhà máy và văn phòng bắt buộc phải có cả hai.

• Chống sét trực tiếp: Dùng kim thu lôi để tiếp nhận và thoát sét.
• Chống sét lan truyền: Dùng SPD để bảo vệ thiết bị điện tử khỏi dòng sét lan qua dây dẫn.

Hai hệ thống này phải kết hợp để bảo vệ tối đa. Đối với nhà máy, văn phòng, phòng server, bắt buộc phải có cả hai. Sét có thể đánh vào trạm điện rồi lan truyền vào hệ thống mạng, gây hư hỏng thiết bị. Điều này đặc biệt quan trọng khi thi công điện nhà xưởng hoặc các hệ thống điện công nghiệp phức tạp.

Tại Sao Phải Chống Sét Lan Truyền?

Phải chống sét lan truyền để bảo vệ các thiết bị điện tử nhạy cảm (TV, máy tính, server) khỏi bị phá hủy bởi các xung điện áp đột biến (có thể lên đến 6kV) do sét gây ra. Việc này giúp tránh thiệt hại kinh tế (chi phí sửa chữa, mất dữ liệu), gián đoạn kinh doanh và nguy cơ điện giật.

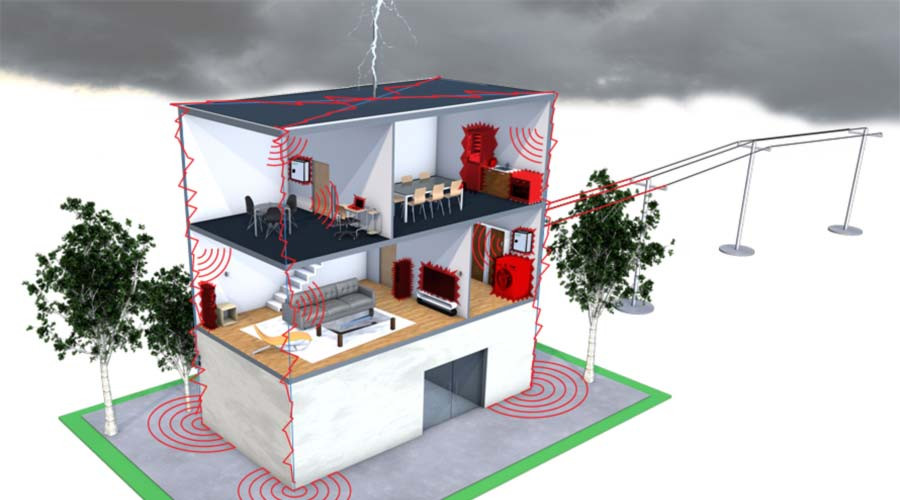

Tác Hại Nghiêm Trọng Của Sét Lan Truyền

Vi mạch điện tử hiện đại càng nhạy cảm với sự thay đổi nguồn điện. Một tia sét đánh gần có thể làm tăng điện áp từ 230V lên 3-6kV, đủ phá hủy linh kiện điện tử. Đây là lý do các hệ thống điện hạ thế hiện đại luôn cần SPD.

Thiệt hại cụ thể bao gồm:

• Hỏng hóc thiết bị điện tử: TV, tủ lạnh, máy tính, camera an ninh.
• Chi phí sửa chữa cao: Từ vài triệu đến hàng trăm triệu đồng.
• Mất dữ liệu quan trọng: Nghiêm trọng với server, hệ thống lưu trữ.
• Ngừng hoạt động kinh doanh: Gây thiệt hại doanh thu và uy tín.
• Nguy hiểm về điện giật: Có thể gây chết người.

Thống Kê Đáng Chú Ý

Trên toàn thế giới có khoảng 8 triệu tia sét mỗi ngày. Việt Nam nằm trong vùng có mật độ sét đánh cao. Đáng báo động, hơn 80% công trình dân dụng mắc sai lầm chỉ lắp kim thu sét mà quên mất mối nguy hiểm từ sét lan truyền.

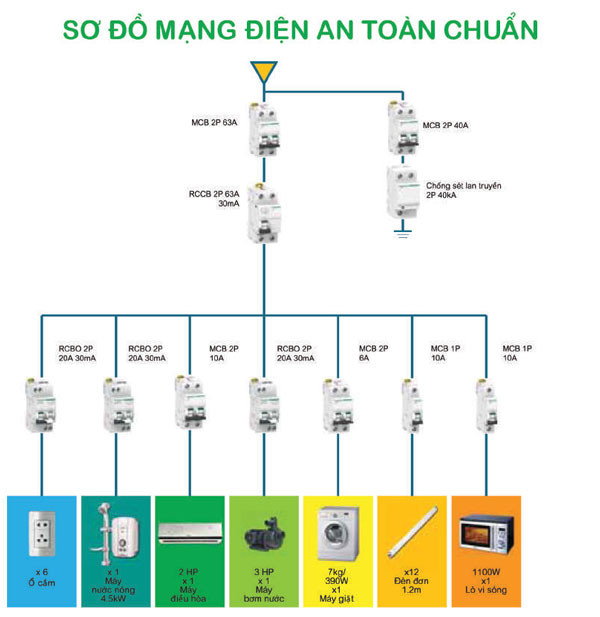

Nguyên Lý Hoạt Động Của Thiết Bị Chống Sét Lan Truyền

Khi phát hiện xung điện áp cao (quá áp), thiết bị SPD kích hoạt trong vài nano giây, ngay lập tức chuyển từ trạng thái trở kháng cao (hở mạch) sang trở kháng thấp (dẫn điện). Nó chuyển hướng dòng năng lượng sét khổng lồ xuống hệ thống tiếp địa một cách an toàn, sau đó tự động trở về trạng thái chờ khi hết xung sét.

Khi hệ thống bị sét đánh, SPD sẽ cắt sét trực tiếp, sau đó bộ lọc sẽ triệt tiêu xung nhiễu, bảo vệ quá áp và quá tải cho đường dây.

Cơ Chế Hoạt Động Chi Tiết

SPD chứa ít nhất một thành phần phi tuyến tính (như varistor) có điện trở thay đổi theo điện áp.

1. Trạng thái chờ: SPD ở trạng thái hở, không ảnh hưởng hệ thống.
2. Phát hiện quá áp: Khi có xung điện áp vượt ngưỡng, SPD kích hoạt trong vài nano giây.
3. Chuyển hướng năng lượng: SPD kẹp điện áp ở mức an toàn và dẫn năng lượng xung sét xuống đất qua hệ thống tiếp địa.
4. Trở về trạng thái ban đầu: Sau khi hết xung sét, SPD tự động trở về trạng thái chờ.

Các Linh Kiện Chính

• Metal Oxide Varistor (MOV): Linh kiện phổ biến nhất, thay đổi trở kháng khi điện áp thay đổi.
• Gas Discharge Tube (GDT): Ống xả khí, chịu được dòng sét rất cao.
• TVS Diode: Bán dẫn phản ứng cực nhanh.

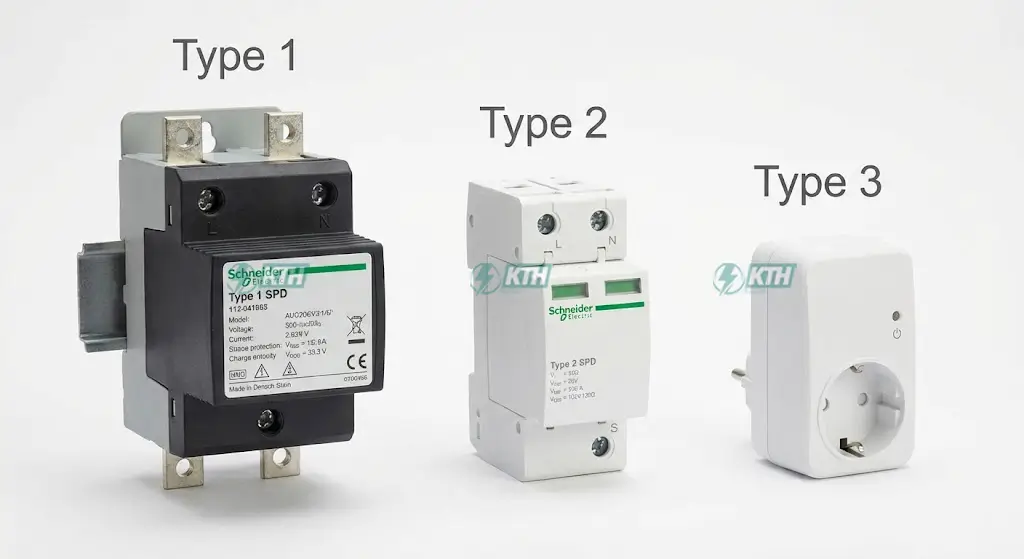

3 Loại Thiết Bị Chống Sét Lan Truyền (Theo Tiêu Chuẩn IEC)

Theo tiêu chuẩn IEC 61643-11, có 3 loại SPD: Type 1 (Bảo vệ sơ cấp, lắp ở đầu vào chính, chịu dòng sét 10/350µs), Type 2 (Bảo vệ chính, lắp ở tủ phân phối, chịu dòng 8/20µs), và Type 3 (Bảo vệ bổ sung, lắp gần thiết bị nhạy cảm).

Theo IEC 61643-11, SPD được phân loại dựa trên khả năng và vị trí lắp đặt.

Type 1 (Class I) – Bảo Vệ Sơ Cấp

SPD Loại 1 được dùng trong các công trình công nghiệp, nhà máy đã có hệ thống chống sét trực tiếp.

• Dạng sóng: 10/350µs
• Dòng xả: Trên 100kA
• Vị trí: Điểm đầu vào chính (main distribution board).
• Chi phí: 5-10 triệu VNĐ/bộ.
• Nhược điểm: Cần kết hợp với Type 2 để bảo vệ toàn diện.

Type 2 (Class II) – Bảo Vệ Chính

Đây là hệ thống bảo vệ chính cho tất cả thiết bị điện hạ thế, lắp đặt trong mỗi tủ điện.

• Dạng sóng: 8/20µs
• Dòng xả: 40-60kA
• Vị trí: Tủ phân phối chính và phụ.
• Ứng dụng: Nhà ở, văn phòng. Thường được tích hợp khi lắp đặt điện nhà xưởng và các tủ phân phối.
• Ưu điểm: Phổ biến, chi phí hợp lý (2-5 triệu VNĐ/bộ).

Type 3 (Class III) – Bảo Vệ Bổ Sung

SPD Loại 3 có dung lượng xả thấp, lắp đặt gần các tải nhạy cảm.

• Dạng sóng: 1.2/50µs + 8/20µs (Combo)
• Dòng xả: 5-20kA
• Vị trí: Gần thiết bị đầu cuối (ổ cắm).
• Ứng dụng: Máy tính, server, thiết bị y tế.
• Nhược điểm: Bắt buộc phải có Type 2 phía trước.

Bảng So Sánh 3 Loại SPD

Các Thành Phần Của Hệ Thống Chống Sét Lan Truyền

Một hệ thống hoàn chỉnh bao gồm 3 thành phần chính: 1. Thiết bị SPD (cho cả đường nguồn AC/DC và đường tín hiệu LAN, camera), 2. Cáp thoát sét (tiết diện lớn, bằng đồng, càng ngắn càng tốt), và 3. Hệ thống tiếp địa (thành phần quan trọng nhất, điện trở phải < 4Ω).

Hệ thống hoàn chỉnh bao gồm SPD, cáp thoát sét, thiết bị đếm sét, hộp kiểm tra và hệ thống tiếp địa.

1. Thiết Bị SPD Đường Nguồn

• SPD AC (Xoay chiều):
  • SPD 1 pha: Cho hệ thống điện dân dụng 220V.
  • SPD 3 pha: Cho hệ thống điện công nghiệp 380V. Đây là một phần trong việc phân biệt điện trung thế, điện hạ thế và điện cao thế để chọn đúng thiết bị.
• SPD DC (Một chiều): Dùng cho hệ thống năng lượng mặt trời, viễn thông.

2. Thiết Bị SPD Đường Tín Hiệu

• RJ45: Bảo vệ cáp mạng LAN, PoE.
• BNC/F/N: Bảo vệ cáp camera, truyền hình.
• RS232/RS485: Bảo vệ tín hiệu điều khiển công nghiệp.

3. Cáp Thoát Sét

Cáp phải làm từ đồng lá hoặc dây kẽm đồng, tiết diện tiêu chuẩn từ 50mm² đến 70mm². Yêu cầu dây càng ngắn càng tốt và không được cuộn dây thừa.

4. Hệ Thống Tiếp Địa

Đây là thành phần quan trọng nhất. Bãi cọc tiếp địa là hệ thống các cọc kim loại liên kết với nhau.

• Yêu cầu điện trở tiếp địa:
  • TCVN 9385:2012 quy định: Nhỏ hơn 10Ω (chống sét trực tiếp) và nhỏ hơn 4Ω (chống sét lan truyền).
  • Lý tưởng: Dưới 1Ω (tốt nhất dưới 0.5Ω).
• Để đạt được điều này, người thi công cần hiểu rõ về điện trở suất của đất tại khu vực. Điện trở càng thấp, phân tán dòng điện càng nhanh và an toàn.
• Các phương án lắp đặt bao gồm cọc đóng sâu (16mm x 2.4m) hoặc cọc hóa học (sử dụng bentonite).

5. Hộp Kiểm Tra Điện Trở

Hộp nối đất cho phép đo điện trở tiếp địa định kỳ mà không cần tháo dỡ hệ thống.

Quy Trình Lắp Đặt Chống Sét Lan Truyền

Quy trình chuẩn bao gồm 6 giai đoạn: 1. Khảo sát & Thiết kế (đánh giá rủi ro), 2. Chuẩn bị vật tư (đúng chuẩn IEC/TCVN), 3. Thi công hệ thống tiếp địa (quan trọng nhất, phải < 4Ω và dùng hàn hóa nhiệt), 4. Lắp đặt SPD (vào tủ điện), 5. Triển khai bảo vệ đa tầng (Cascading), và 6. Kiểm tra & Nghiệm thu.

Giai Đoạn 1: Khảo Sát và Thiết Kế

• Đánh giá mức độ rủi ro sét đánh (theo IEC 62305-2).
• Xác định loại SPD phù hợp.
• Thiết kế hệ thống tiếp địa.
• Yêu cầu chuyên môn: Kỹ sư điện có kinh nghiệm, thường là từ nhà thầu cơ điện (M&E) uy tín, để thực hiện đánh giá hệ thống điện tổng thể.

Giai Đoạn 2: Chuẩn Bị Vật Tư và Thiết Bị

• Thiết bị SPD (đạt chuẩn IEC/TCVN).
• Cáp đồng tiếp địa (tiết diện đủ lớn).
• Cọc tiếp địa và vật liệu kết nối.
• Thiết bị đo kiểm (đồng hồ đo điện trở đất).

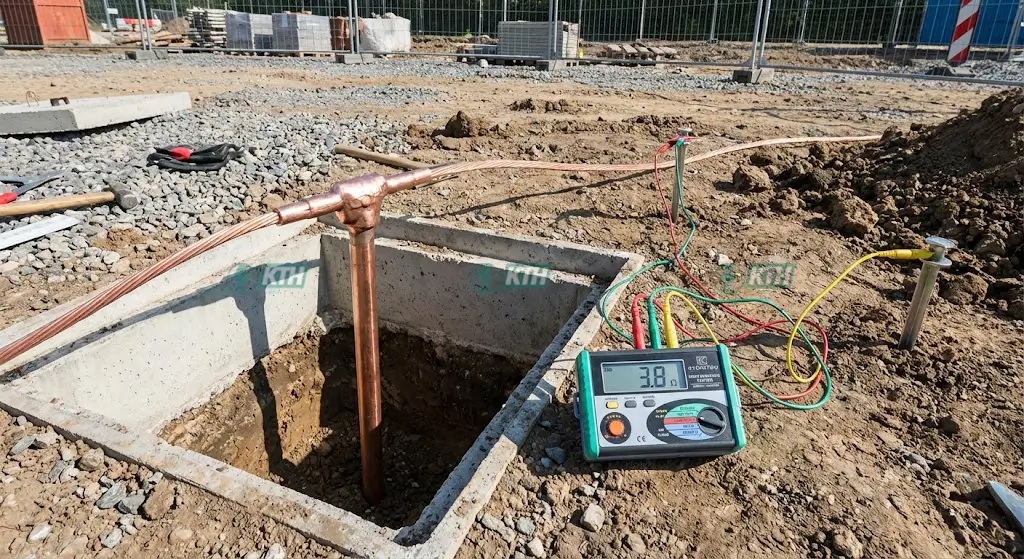

Giai Đoạn 3: Thi Công Hệ Thống Tiếp Địa

Đây là công đoạn quan trọng nhất.

• Đào hố/rãnh (sâu tối thiểu 0.8m).
• Đóng cọc tiếp địa.
• Hàn nối các cọc bằng hàn hóa nhiệt (exothermic welding) để đảm bảo kết nối bền vững và có điện trở thấp nhất.
• Lấp đất và đầm chặt.
• Đo điện trở tiếp địa và điều chỉnh nếu cần.
• Lưu ý: Chỉ sử dụng MỘT điểm tiếp địa duy nhất cho toàn bộ hệ thống.

Giai Đoạn 4: Lắp Đặt Thiết Bị SPD

Phổ biến nhất là lắp đặt mắc song song (giữa dây pha và dây trung tính/đất).

Các bước lắp đặt SPD 1 pha:

1. Ngắt nguồn điện tại aptomat tổng.
2. Kiểm tra không còn điện áp.
3. Đấu dây L (pha) vào cực L của SPD.
4. Đấu dây N (trung tính) vào cực N của SPD.
5. Đấu dây PE (tiếp địa) vào cực PE của SPD.
6. Kiểm tra kết nối chắc chắn và bật nguồn.

Giai Đoạn 5: Chiến Lược Bảo Vệ Đa Tầng (Cascading)

Hệ thống nên được bảo vệ thành 3 tầng nấc:

• Tầng 1 – Cắt sét sơ cấp: Dùng SPD Type 1 hoặc 1+2, lắp tại điểm đầu vào (sau cầu dao tổng). Chịu dòng sét lớn nhất.
• Tầng 2 – Bảo vệ thứ cấp: Dùng SPD Type 2, lắp tại các tủ phân phối nhánh.
• Tầng 3 – Bảo vệ đầu cuối: Dùng SPD Type 3, lắp gần thiết bị (trong bán kính 9m).

Giai Đoạn 6: Kiểm Tra và Nghiệm Thu

• Đo điện trở tiếp địa (phải < 4Ω).
• Kiểm tra tính liên tục của dây nối đất.
• Kiểm tra đèn báo trạng thái SPD (màu xanh = tốt).
• Lập biên bản kỹ thuật và bản vẽ hoàn công.

7 Sai Lầm Thường Gặp Khi Lắp Đặt

Các sai lầm phổ biến và nguy hiểm nhất bao gồm: 1. Điện trở tiếp địa không đạt chuẩn (> 4Ω), 2. Sử dụng nhiều điểm tiếp địa (gây dòng sét tuần hoàn, phải gom về 1 điểm duy nhất), 3. Dây nối đất quá dài hoặc cuộn thừa (làm tăng điện trở), 4. Không bảo vệ đa tầng, và 5. Bỏ qua bảo vệ đường tín hiệu (LAN, camera).

1. Điện Trở Tiếp Địa Không Đạt Chuẩn: Đây là sai lầm nguy hiểm nhất. Nếu điện trở quá cao (> 4Ω), dòng sét không thoát kịp sẽ đánh ngược lại hệ thống. Giải pháp là tăng cọc hoặc dùng cọc hóa học tùy thuộc vào điện trở suất của đất.

2. Sử Dụng Nhiều Điểm Tiếp Địa: Gây hiện tượng dòng sét tuần hoàn giữa các điểm, làm hỏng thiết bị. Phải gom tất cả về MỘT điểm tiếp địa duy nhất.

3. Chiều Dài Dây Nối Quá Dài (hoặc Cuộn Dây Thừa): Dây tiếp địa không được quá 15m. Cuộn dây thừa sẽ làm tăng điện trở. Phải cắt bỏ phần thừa và đi dây ngắn nhất.

4. Không Có Bảo Vệ Đa Tầng: Chỉ lắp 1 thiết bị là không đủ. Phải áp dụng chiến lược 3 tầng (Type 1, 2, 3).

5. Lắp Đặt Không Theo Thứ Tự Cascading: Lắp sai thứ tự hoặc khoảng cách (dưới 10m) sẽ làm các SPD không phối hợp được, gây quá tải.

6. Bỏ Qua Bảo Vệ Đường Tín Hiệu: Sét có thể lan truyền qua cáp mạng LAN, điện thoại, camera. Phải lắp SPD cho tất cả các đường tín hiệu này.

7. Không Kiểm Tra và Bảo Trì Định Kỳ: SPD sẽ xuống cấp theo thời gian. Giải pháp là kiểm tra đèn báo hàng tháng và lập lịch dịch vụ bảo trì hệ thống điện chuyên nghiệp mỗi 6-12 tháng.

Chi Phí Lắp Đặt Hệ Thống Chống Sét Lan Truyền

Chi phí lắp đặt (cập nhật 2025) dao động lớn: Nhà ở dân dụng: 5 – 15 triệu VNĐ. Văn phòng/Xưởng nhỏ: 10 – 40 triệu VNĐ. Nhà máy công nghiệp: 30 – 100+ triệu VNĐ. Chi phí phụ thuộc chủ yếu vào loại SPD (Type 1, 2, 3), quy mô công trình và độ phức tạp của hệ thống tiếp địa (số lượng cọc, loại đất).

Chi phí phụ thuộc vào quy mô công trình, loại thiết bị và độ phức tạp của hệ thống tiếp địa.

Bảng Chi Phí Ước Tính (VNĐ – Năm 2025)

• Thiết Bị SPD:
  • Type 3 (1 pha): 500.000 – 2.000.000
  • Type 2 (1 pha): 2.000.000 – 5.000.000
  • Type 2 (3 pha): 3.000.000 – 8.000.000
  • Type 1+2 Combo: 5.000.000 – 12.000.000
  • SPD đường tín hiệu: 300.000 – 1.500.000/port
• Hệ Thống Tiếp Địa: 2.000.000 – 5.000.000 (tùy số lượng cọc)
• Nhân Công và Thi Công: 3.500.000 – 9.500.000 (thiết kế, lắp đặt, đo kiểm)

Tổng Chi Phí Theo Loại Công Trình:

Phân Tích ROI (Hoàn vốn): Đầu tư 15 triệu VNĐ để bảo vệ hệ thống thiết bị trị giá 200 triệu VNĐ là hoàn toàn hợp lý, tránh rủi ro thiệt hại hàng chục triệu đồng.

Bảo Trì và Kiểm Tra Định Kỳ

Bảo trì là bắt buộc. Hàng tháng: Tự kiểm tra đèn báo trạng thái SPD (Xanh = Tốt, Đỏ/Tắt = Hỏng, cần thay thế). Hàng năm: Thuê đơn vị chuyên nghiệp đo lại điện trở tiếp địa (phải < 4Ω) và kiểm tra các mối nối bằng dịch vụ scan nhiệt.

Thiết bị SPD có tuổi thọ hạn chế và cần được bảo trì để đảm bảo hoạt động hiệu quả.

Lịch Kiểm Tra Định Kỳ

• Hàng tháng (Tự kiểm tra):
  • Kiểm tra đèn LED báo trạng thái trên SPD.
  • Màu xanh = Hoạt động tốt.
  • Màu đỏ/Tắt = SPD hỏng, cần thay thế ngay.
• Mỗi 6 tháng (Kiểm tra kỹ thuật):
  • Kiểm tra, siết lại các mối nối điện (rất quan trọng).
  • Vệ sinh bụi bẩn tại tủ điện.
• Hàng năm (Bảo trì chuyên nghiệp):
  • Đo điện trở tiếp địa (phải < 4Ω).
  • Kiểm tra tính liên tục của dây nối đất.
  • Kiểm tra bằng dịch vụ scan nhiệt tủ điện (Thermal Scan) để phát hiện các điểm tiếp xúc kém, quá nhiệt.
  • Đây là một phần của gói dịch vụ bảo trì hệ thống điện tổng quát.

Thủ Tục Kiểm Định

• Yêu cầu pháp lý: Công trình công nghiệp (nhà máy, xí nghiệp, trạm biến áp), công trình công cộng… cần được kiểm định định kỳ mỗi năm một lần theo Thông tư 23/2013/TT-BXD.
• Đơn vị kiểm định: Tổ chức có chứng chỉ năng lực theo quy định.

Câu Hỏi Thường Gặp (FAQ)

1. Chống sét lan truyền khác chống sét trực tiếp như thế nào?
Chống sét trực tiếp (kim thu lôi) bảo vệ công trình khỏi sét đánh. Chống sét lan truyền (SPD) bảo vệ thiết bị điện tử bên trong khỏi xung điện áp lan theo dây dẫn. Hai hệ thống này là một phần của hệ thống chống sét toàn diện và bổ trợ cho nhau.

2. Nhà dân có cần chống sét lan truyền không?
Nên lắp. Tối thiểu là SPD Type 2 tại tủ điện chính (chi phí 2-5 triệu) nếu bạn có nhiều thiết bị điện tử đắt tiền (TV 4K, tủ lạnh inverter, máy tính).

3. Thiết bị SPD có tuổi thọ bao lâu?
Từ 3-10 năm tùy điều kiện. Ở vùng có mật độ sét cao, tuổi thọ có thể chỉ 3-5 năm. Luôn thay thế khi đèn báo chuyển sang màu đỏ hoặc tắt.

4. Điện trở tiếp địa bao nhiêu là đạt chuẩn?
Theo TCVN 9385:2012, nhỏ hơn 4Ω cho chống sét lan truyền. Lý tưởng là dưới 1Ω, tốt nhất là dưới 0.5Ω.

5. Chi phí lắp đặt trung bình là bao nhiêu?
Từ 5-15 triệu VNĐ cho một nhà ở điển hình, và 20-40 triệu VNĐ cho văn phòng/xưởng nhỏ.

6. Có thể tự lắp đặt được không?
⚠️ KHÔNG NÊN. Đây là công việc yêu cầu chuyên môn cao, sai sót có thể gây cháy nổ, điện giật và làm mất hiệu lực bảo hiểm. BẮT BUỘC thuê nhà thầu cơ điện có chứng chỉ để đảm bảo an toàn và kỹ thuật.

Kết Luận

Chống sét lan truyền là biện pháp bảo vệ thiết yếu cho mọi công trình hiện đại. Bên cạnh kim thu lôi, SPD đóng vai trò then chốt trong việc bảo vệ an toàn cho thiết bị điện tử, giảm nguy cơ hư hỏng và duy trì hoạt động ổn định.

Những điểm then chốt cần nhớ:

• Tiếp địa là quan trọng nhất: Luôn đảm bảo điện trở < 4Ω.
• Bảo vệ đa tầng: Áp dụng chiến lược 3 tầng (Type 1, 2, 3) cho hiệu quả tối ưu.
• Bảo vệ toàn diện: Đừng bỏ qua bảo vệ đường tín hiệu (LAN, camera).
• Bảo trì định kỳ: Kiểm tra đèn báo hàng tháng và đo điện trở hàng năm.
• An toàn trên hết: LUÔN thuê thợ điện có chứng chỉ để lắp đặt.

Hành Động Tiếp Theo

• Nếu chưa có hệ thống: Liên hệ đơn vị thi công chống sét uy tín như KTH-Electric để khảo sát và báo giá.
• Nếu đã có hệ thống: Kiểm tra ngay đèn báo SPD của bạn. Lên lịch dịch vụ bảo trì hệ thống điện để đo điện trở tiếp địa và kiểm tra toàn diện.

Chống sét lan truyền không chỉ là đầu tư cho tài sản mà còn là đầu tư cho sự an toàn và yên tâm của bạn.
