Chuông Điện Là Gì? Cấu Tạo, Nguyên Lý & Cách Lắp Đặt A-Z

Chuông điện là một thiết bị cơ điện quen thuộc, có khả năng tạo ra tín hiệu âm thanh (tiếng chuông “reng reng” hoặc “ding dong”) khi có dòng điện chạy qua. Chúng được sử dụng rộng rãi để thông báo hoặc cảnh báo trong cả hệ thống điện gia đình lẫn điện công nghiệp.

Hầu hết các chuông điện dân dụng hoạt động ở điện áp 220V, tạo ra âm lượng khoảng 80-90dB, đủ lớn để thu hút sự chú ý. Về mặt kỹ thuật, đây là một thiết bị bảo vệ an ninh cơ bản, sử dụng tín hiệu âm thanh để cảnh báo. Mức công suất định mức của chúng thường khá thấp, chỉ từ 5W đến 10W.

Cấu Tạo Chuông Điện

Một chiếc chuông điện cơ bản được cấu thành từ 4 bộ phận chính: Cuộn dây (tạo từ trường khi có điện), Nam châm (tạo trường từ tương tác), Búa (di chuyển để đập vào bề mặt tạo âm), và Bề mặt tạo âm (tấm kim loại để cộng hưởng âm thanh).

Một chiếc chuông điện cơ bản được cấu thành từ 4 bộ phận chính, phối hợp nhịp nhàng để tạo ra âm thanh:

• Cuộn dây: Gồm nhiều vòng dây dẫn được cuốn lại. Khi dòng điện đi qua, nó tạo ra một từ trường.
• Nam châm: Thường là nam châm điện hoặc nam châm vĩnh cửu, tạo ra trường từ cố định để tương tác với từ trường của cuộn dây.
• Búa: Một thanh kim loại nhỏ được gắn lò xo, có thể di chuyển qua lại.
• Bề mặt tạo âm: Thường là một tấm kim loại (chén chuông) hoặc vật liệu cứng, được thiết kế để cộng hưởng và khuếch đại âm thanh khi búa đập vào.

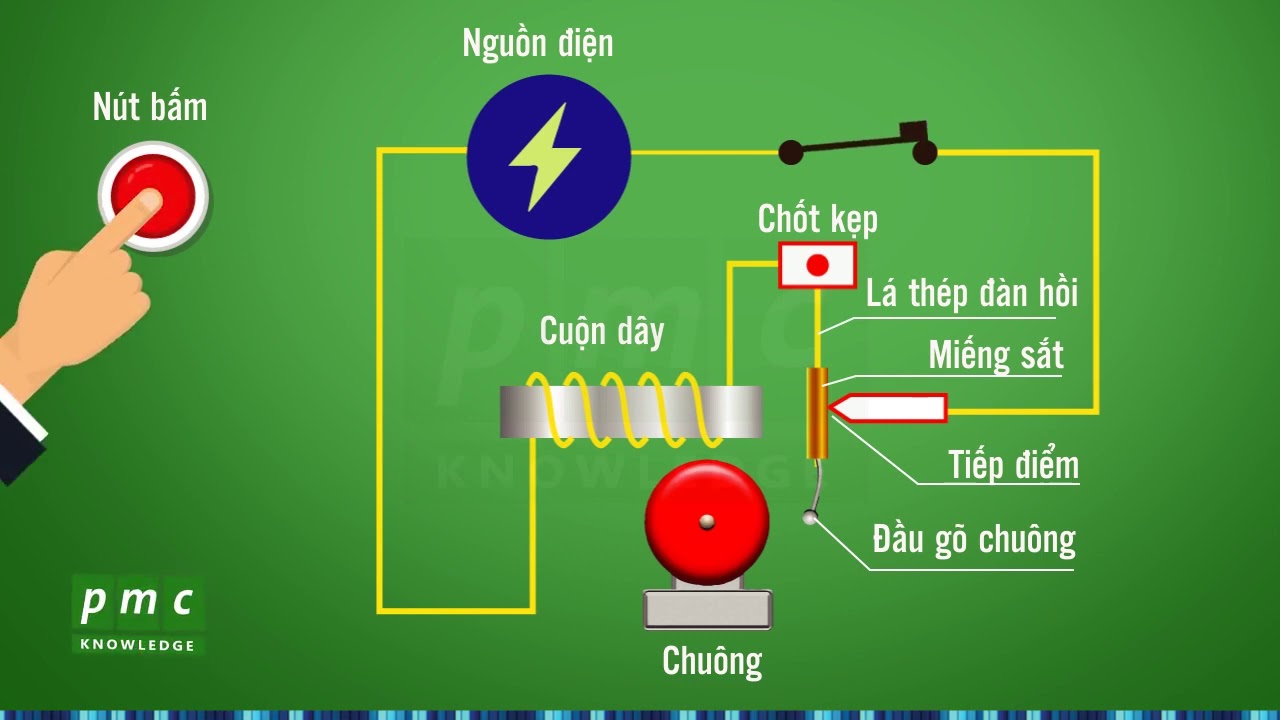

Nguyên Lý Hoạt Động Của Chuông Điện

Nguyên lý hoạt động của chuông điện dựa trên hiện tượng cảm ứng điện từ. Khi có dòng điện, cuộn dây tạo ra từ trường hút búa đập vào bề mặt tạo âm; đồng thời, hành động này làm hở mạch, từ trường mất, lò xo kéo búa về. Quá trình này lặp đi lặp lại liên tục tạo ra tiếng chuông.

Nguyên lý hoạt động của chuông điện dựa trên hiện tượng cảm ứng điện từ:

1. Khi nút nhấn chuông được kích hoạt, mạch điện kín lại.
2. Dòng điện chạy qua cuộn dây, sinh ra một từ trường (tương tự nguyên lý của contactor khởi động từ).
3. Từ trường này hút búa về phía nó, khiến búa đập vào bề mặt tạo âm, phát ra tiếng chuông.
4. Ngay khi búa bị hút, nó cũng làm hở một tiếp điểm điện, ngắt dòng điện vào cuộn dây.
5. Từ trường biến mất, lò xo kéo búa trở lại vị trí ban đầu.
6. Khi búa trở lại, nó chạm vào tiếp điểm, khép kín mạch điện trở lại.
7. Quá trình (2-6) lặp đi lặp lại liên tục, tạo ra tiếng chuông “reng reng” kéo dài cho đến khi người dùng nhả nút nhấn.

Đối với chuông không dây: Chúng sử dụng sóng RF (thường là tần số 433MHz) để truyền tín hiệu từ nút nhấn đến bộ chuông, kích hoạt mạch điện tử bên trong để phát âm thanh.

Phân Loại Chuông Điện Phổ Biến

Trên thị trường hiện nay có 2 loại chuông điện phổ biến chính là: Chuông điện có dây (loại truyền thống, truyền tín hiệu qua dây dẫn, hoạt động ổn định) và Chuông điện không dây (loại hiện đại, dùng sóng RF, lắp đặt linh hoạt).

Trên thị trường hiện nay có 2 loại chuông điện chính:

1. Chuông điện có dây

Chuông điện có dây là loại truyền thống, truyền tín hiệu trực tiếp qua dây dẫn điện. Ưu điểm lớn nhất là hoạt động cực kỳ ổn định, không bị nhiễu sóng và không cần thay pin. Tuy nhiên, nhược điểm là lắp đặt phức tạp vì cần đi dây.

Loại truyền thống, tín hiệu được truyền trực tiếp qua dây dẫn điện.

• Ưu điểm: Hoạt động cực kỳ ổn định, không bị nhiễu sóng, không cần thay pin.
• Nhược điểm: Lắp đặt phức tạp, cần đi dây, chỉ phù hợp với khoảng cách ngắn (<20m).

2. Chuông điện không dây

Chuông điện không dây là loại hiện đại, sử dụng sóng vô tuyến (RF) để kết nối nút nhấn và chuông. Ưu điểm là lắp đặt cực kỳ linh hoạt, không cần đi dây, khoảng cách xa (30-150m). Nhược điểm là có thể bị nhiễu sóng và cần thay pin định kỳ cho nút nhấn.

Loại hiện đại, sử dụng sóng vô tuyến (RF) để kết nối nút nhấn và chuông.

• Ưu điểm: Lắp đặt cực kỳ linh hoạt, không cần đi dây, khoảng cách kết nối xa (từ 30m đến 150m tùy loại).
• Nhược điểm: Có thể bị nhiễu sóng nếu gần các thiết bị RF khác, cần thay pin định kỳ cho nút nhấn.

Hướng Dẫn Chọn Chuông Điện Phù Hợp

Để chọn chuông điện phù hợp, bạn cần xem xét 5 yếu tố: Xác định đúng nhu cầu (báo khách, báo cháy…), chọn loại (có dây cho ổn định, không dây cho linh hoạt), kiểm tra thông số (âm lượng >80dB, điện áp 220V), ưu tiên thương hiệu uy tín (Panasonic, Schneider…) và đảm bảo tiêu chuẩn chống nước (IP44 trở lên) nếu lắp ngoài trời.

Để chọn được chuông điện ưng ý, bạn cần xem xét 5 yếu tố sau:

1. Xác định nhu cầu: Bạn cần chuông cho mục đích gì? (Thông báo cửa ra vào, báo cháy, báo giờ làm việc…).
2. Chọn loại: Chọn có dây nếu bạn cần sự ổn định tuyệt đối và đang trong quá trình xây nhà (dễ đi dây âm). Chọn không dây nếu bạn cần sự linh hoạt, dễ lắp đặt cho nhà đã hoàn thiện.
3. Kiểm tra thông số: Đảm bảo âm lượng đủ lớn (trên 80dB), điện áp phù hợp với lưới điện (220V).
4. Tiêu chuẩn & Thương hiệu: Ưu tiên các sản phẩm đạt tiêu chuẩn an toàn (như IEC 60204) và từ các thương hiệu uy tín (Panasonic, Schneider,…)
5. Vị trí lắp đặt: Nếu lắp ngoài trời, phải chọn loại có tiêu chuẩn chống nước, chống bụi (tối thiểu IP44).

Cách Lắp Đặt Chuông Điện An Toàn

Quy trình lắp đặt chuông điện an toàn gồm 5 bước: (1) Tắt nguồn tổng (Aptomat) và kiểm tra bằng bút thử điện. (2) Lắp chuông ở vị trí trung tâm, dễ nghe. (3) Đấu dây: Nối dây pha qua nút nhấn rồi vào chuông, dây trung tính vào thẳng chuông. (4) Siết chặt các đầu nối dây. (5) Bật lại nguồn tổng và nhấn nút kiểm tra.

Việc lắp đặt chuông điện liên quan trực tiếp đến nguồn điện 220V. Nếu bạn không có chuyên môn, hãy liên hệ với các nhà thầu cơ điện uy tín để đảm bảo an toàn.

Nếu bạn tự lắp đặt, hãy tuân thủ 5 bước sau:

1. Ngắt nguồn tổng: Tắt Aptomat tổng của khu vực và dùng bút thử điện kiểm tra kỹ để đảm bảo không còn điện.
2. Lắp chuông: Lắp bộ phận phát âm thanh (chuông) ở vị trí trung tâm, dễ nghe, tránh các nguồn gây nhiễu điện từ.
3. Đấu dây (cho loại có dây): Nối dây pha (dây nóng) qua nút nhấn, sau đó vào một đầu cuộn dây của chuông. Nối dây trung tính (dây nguội) vào đầu còn lại của chuông. (Đối với loại không dây, chỉ cần cắm chuông vào ổ điện và gắn pin cho nút nhấn).
4. Siết chặt: Siết chặt các đầu nối dây (momen xoắn khuyến nghị 1-2Nm) và kiểm tra kỹ hệ thống tiếp đất (nếu có).
5. Kiểm tra: Bật lại nguồn tổng và nhấn nút để kiểm tra hoạt động của chuông.

So Sánh Nhanh Chuông Điện Có Dây và Không Dây

Tóm tắt so sánh: Chuông có dây (Giá 200k-500k) hoạt động ổn định, ít nhiễu, bền bỉ nhưng khó lắp đặt. Chuông không dây (Giá 300k-600k) linh hoạt, dễ lắp đặt nhưng cần thay pin và có thể bị nhiễu sóng.

Lưu Ý Quan Trọng Khi Sử Dụng

5 lưu ý quan trọng khi dùng chuông điện: (1) Kiểm tra pin hoặc dây nếu chuông kêu yếu. (2) Không lắp gần nguồn nhiễu (đèn huỳnh quang, biến thế). (3) Bảo trì định kỳ 6 tháng/lần (kiểm tra tiếp điểm, siết ốc). (4) Tránh nơi ẩm ướt; dùng hộp bảo vệ IP65 nếu lắp ngoài trời. (5) Luôn tắt nguồn trước khi kiểm tra, sửa chữa.

• Thay thế khi yếu: Nếu chuông kêu yếu, không rõ tiếng, hãy kiểm tra lại pin (với loại không dây) hoặc kiểm tra dây dẫn (với loại có dây).
• Tránh nguồn nhiễu: Không lắp chuông (đặc biệt là loại không dây) gần các thiết bị phát sóng mạnh, đèn huỳnh quang, hoặc biến thế lớn.
• Bảo trì định kỳ: Kiểm tra 6 tháng/lần. Đây là một phần quan trọng của dịch vụ bảo trì hệ thống điện tổng thể. Cần đo điện trở, kiểm tra các tiếp điểm, siết lại ốc vít.
• Môi trường: Tránh lắp chuông ở nơi quá ẩm ướt. Nếu lắp ngoài trời, bắt buộc phải dùng hộp bảo vệ đạt chuẩn IP65.
• An toàn: Luôn tuân thủ các hướng dẫn sử dụng thiết bị điện hiệu quả và tắt nguồn trước khi kiểm tra, sửa chữa.

Câu Hỏi Thường Gặp Về Chuông Điện (FAQ)

1. Chuông điện không kêu do đâu?

Có 3 nguyên nhân chính: (1) Quá tải/Ngắn mạch hoặc dây dẫn hỏng (loại có dây). (2) Nhiễu sóng từ thiết bị khác (loại không dây). (3) Hết pin ở nút nhấn (loại không dây). Giải pháp là kiểm tra dây, thay pin, hoặc di dời bộ chuông ra xa nguồn nhiễu.

Có 3 nguyên nhân chính:

• Quá tải/Ngắn mạch: Dây dẫn hỏng hoặc chập mạch.
• Nhiễu sóng (không dây): Bị ảnh hưởng bởi thiết bị khác.
• Nguồn yếu: Pin của nút nhấn (loại không dây) bị hết.
• Giải pháp: Kiểm tra lại dây, thay pin mới, hoặc di dời bộ chuông ra xa nguồn nhiễu.

2. Nên chọn chuông có dây hay không dây?

Nếu bạn cần sự ổn định tuyệt đối, không ngại đi dây (hoặc đang xây nhà mới), hãy chọn chuông có dây. Nếu bạn ưu tiên sự linh hoạt, dễ lắp đặt cho nhà đã hoàn thiện, hãy chọn chuông không dây.

3. Chuông điện khác Aptomat thế nào?

Đây là hai thiết bị hoàn toàn khác nhau. Chuông điện là thiết bị phát ra âm thanh để thông báo. Trong khi đó, Aptomat là thiết bị bảo vệ mạch, tự động ngắt dòng điện khi phát hiện sự cố quá tải hoặc ngắn mạch để bảo vệ an toàn cho hệ thống điện.

Đây là hai thiết bị hoàn toàn khác nhau:

• Chuông điện: Tạo ra âm thanh để thông báo.
• Aptomat: Là thiết bị bảo vệ mạch. Nếu bạn chưa rõ Aptomat là gì, đây là thiết bị tự động ngắt dòng điện khi phát hiện sự cố quá tải hoặc ngắn mạch, bảo vệ an toàn cho hệ thống điện và thiết bị.

4. Bảo trì chuông điện ra sao?

Bảo trì chuông điện rất đơn giản: Định kỳ lau bụi bẩn bám trên bề mặt chuông (vì có thể ảnh hưởng đến âm thanh), kiểm tra siết lại ốc tại các điểm tiếp xúc (đối với loại có dây), và nhấn thử chuông hàng quý để đảm bảo nó vẫn hoạt động tốt.

5. Chuông điện có an toàn cho trẻ em?

Có, chuông điện an toàn. Tuy nhiên, bạn nên lắp bộ phận phát âm thanh (bộ chuông 220V) ở trên cao, ngoài tầm với của trẻ em. Nút nhấn thường sử dụng điện áp rất thấp (pin 12V) hoặc được thiết kế cách điện an toàn nên không gây nguy hiểm khi chạm vào.
