Công Suất Phản Kháng Là Gì? Tại Sao Phải Bù Công Suất Phản Kháng?

Trong bất kỳ hệ thống lưới điện xoay chiều (AC) nào, công suất (P) mà chúng ta sử dụng luôn tồn tại song song hai thành phần: công suất hữu dụng (P) và công suất phản kháng (Q).

• Công suất hữu dụng (P – kW): Đây là phần công suất sinh ra công có ích, chuyển hóa trực tiếp thành cơ năng, nhiệt năng, quang năng (ví dụ: làm động cơ quay, bóng đèn sáng). Đây là phần điện năng “thực sự” được tiêu thụ và được đồng hồ điện ghi lại để tính tiền điện.
• Công suất phản kháng (Q – kVAr): Đây là phần công suất “vô ích” không sinh ra công. Nó được sinh ra chủ yếu do tính cảm ứng của các loại phụ tải trong hệ thống như động cơ điện (motor), máy biến áp, đèn huỳnh quang.

Để đánh giá hiệu quả sử dụng điện và ảnh hưởng của công suất này, người ta sử dụng Hệ số công suất (Cosφ). Hệ số này càng gần 1, hệ thống hoạt động càng hiệu quả.

Bài viết này sẽ phân tích sâu về công suất phản kháng (Q), những ảnh hưởng tiêu cực của nó, và lý do tại sao việc bù công suất phản kháng là một yêu cầu kỹ thuật bắt buộc và mang lại lợi ích kinh tế to lớn.

Công Suất Phản Kháng (Q) Là Gì?

Công suất phản kháng (Q) là phần công suất ‘vô công’ (đơn vị kVAr), không sinh ra công hữu ích nhưng thiết yếu để tạo ra từ trường cho các thiết bị như động cơ, máy biến áp hoạt động. Nó là năng lượng ‘tạm mượn’ từ lưới điện và trả lại liên tục trong mỗi chu kỳ.

Công suất phản kháng (tên tiếng Anh: Reactive Power, đơn vị tính: kVAr) là phần công suất cần thiết để tạo ra và duy trì từ trường trong các thành phần có tính cảm (như cuộn dây) của các thiết bị sử dụng dòng điện xoay chiều (AC).

Mặc dù được gọi là “vô ích” vì không trực tiếp sinh ra công, công suất phản kháng lại đóng vai trò thiết yếu trong quá trình khởi tạo từ trường. Nếu không có nó, các phụ tải có tính cảm như động cơ sẽ không thể khởi động (ví dụ qua mạch khởi động sao-tam giác) và các máy biến áp 3 pha cũng không thể hoạt động.

Nói cách khác, Q là năng lượng “tạm mượn” từ lưới điện để “xây dựng” từ trường và sau đó “trả lại” cho lưới trong mỗi chu kỳ, tạo ra một dòng tuần hoàn không sinh công hữu ích.

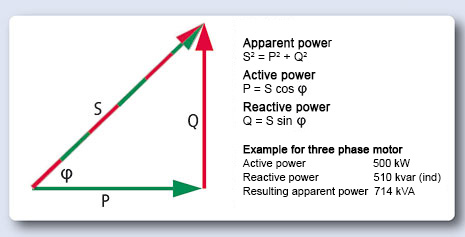

Phân biệt P, Q và S (Công suất biểu kiến)

Để hiểu rõ, chúng ta cần phân biệt 3 khái niệm trong tam giác công suất:

• Công suất hữu dụng (P – kW): Công suất thực, sinh công.
• Công suất phản kháng (Q – kVAr): Công suất vô công, tạo từ trường.
• Công suất biểu kiến (S – kVA): Là tổng vector của P và Q (). S đại diện cho “tổng” công suất mà lưới điện phải cung cấp. Đây chính là công suất định mức của máy biến áp và khả năng chịu tải của dây dẫn, Aptomat (CB).

Trong mạch AC có tải cảm, cường độ dòng điện (Ampe) sẽ bị lệch pha (chậm hơn) so với điện áp (Vôn). Chính sự lệch pha này sinh ra công suất phản kháng.

Tác Hại Của Công Suất Phản Kháng

Tác hại chính của công suất phản kháng là gây tổn thất công suất () trên đường dây, gây sụt áp làm giảm chất lượng điện, và làm giảm khả năng truyền tải thực tế (P) của hệ thống. Về kinh tế, nó gây lãng phí và dẫn đến bị phạt tiền từ điện lực (EVN) nếu hệ số Cos thấp (quy định mới nhất là dưới 0.90).

Việc “vận chuyển” công suất phản kháng Q liên tục trên đường dây, dù không sinh công, lại gây ra những ảnh hưởng tiêu cực nghiêm trọng về cả kinh tế và kỹ thuật.

📉 Về kinh tế

Tiêu thụ Q không sinh công nhưng vẫn yêu cầu hệ thống phải phát và truyền tải nó. Điều này gây lãng phí. Các nhà cung cấp điện (như EVN) sẽ phạt tiền nếu hộ tiêu thụ có hệ số công suất `cosφ` quá thấp (theo quy định hiện hành là dưới 0,90).

🔧 Về kỹ thuật

• Gây sụt áp: Công suất phản kháng gây ra sụt áp trên đường dây truyền tải, làm giảm chất lượng điện áp cuối nguồn, đặc biệt ở các hệ thống điện hạ thế.
• Gây tổn thất công suất: Q làm tăng dòng điện tổng chạy trên đường dây (). Dòng điện tăng dẫn đến tổn thất công suất trên đường truyền () tăng lên. Đây là một trong các loại tổn thất trong máy biến áp và trên đường dây, gây nóng thiết bị và lãng phí điện năng.
• Giảm khả năng truyền tải: Máy biến áp và đường dây được thiết kế để chịu tải dựa trên công suất biểu kiến S (kVA). Nếu Q chiếm tỷ trọng lớn, phần công suất hữu dụng P (kW) thực tế có thể truyền tải sẽ bị giảm đi, gây lãng phí đầu tư vào trạm biến áp và hạ tầng.

Tại Sao Phải Bù Công Suất Phản Kháng?

Phải bù công suất phản kháng để nâng cao hệ số công suất Cos lên gần 1 (theo quy định của EVN, Cos phải đạt từ 0.90 trở lên). Lợi ích trực tiếp là: giảm tổn thất điện năng, giảm sụt áp, tăng khả năng truyền tải của máy biến áp/dây dẫn, và quan trọng nhất là tránh bị phạt tiền vi phạm.

Từ những tác hại trên, chúng ta thấy rõ sự cần thiết phải bù công suất phản kháng.

Mục đích chính của việc này là nâng cao hệ số công suất `cosφ` (đưa giá trị về gần 1, và tối thiểu phải lớn hơn 0,90 theo quy định của EVN).

Các lợi ích trực tiếp của việc bù công suất phản kháng bao gồm:

• Giảm tổn thất công suất trên hệ thống (máy biến áp, đường dây), giúp tiết kiệm điện năng.
• Giảm sụt áp trên đường truyền, giúp ổn định điện áp và nâng cao chất lượng điện cho thiết bị.
• Tăng khả năng truyền tải điện của đường dây và máy biến áp, cho phép hệ thống mang tải hữu dụng (P) nhiều hơn.
• Tránh bị phạt tiền từ đơn vị cung cấp điện do vi phạm hệ số `cosφ` thấp.

Đây là một hạng mục quan trọng trong dịch vụ bảo trì hệ thống điện định kỳ.

Cách Tính Công Suất Phản Kháng Cần Bù (Qb)

Công suất phản kháng cần bù (Qb) được tính bằng công thức: . Trong đó, P là công suất hữu dụng (kW), là góc lệch pha ban đầu (tương ứng với Cos trước khi bù), và là góc lệch pha mong muốn (tương ứng với Cos sau khi bù).

Để tính toán dung lượng tụ bù cần thiết (Qb) cho một tải, chúng ta cần biết công suất hữu dụng (P) và hệ số công suất (Cosφ) của tải đó.

Giả sử:

• Công suất của tải là P (kW). (Bạn có thể tham khảo bảng chọn Aptomat theo công suất kW để ước tính P).
• Hệ số công suất ban đầu (trước khi bù) là Cosφ1 → tgφ1.
• Hệ số công suất mong muốn (sau khi bù) là Cosφ2 → tgφ2.

Công suất phản kháng cần bù được tính theo công thức:

Việc tính toán và lắp đặt này thường được thực hiện bên trong các tủ điện công nghiệp.

Các Biện Pháp Nâng Cao Hệ Số Công Suất Cosφ

Có hai biện pháp chính: (1) Nâng cao tự nhiên bằng cách vận hành thiết bị hợp lý (tránh non tải, dùng động cơ đồng bộ). (2) Nâng cao nhân tạo (phổ biến nhất) bằng cách lắp đặt thiết bị bù, chủ yếu là tụ bù để phát công suất phản kháng tại chỗ, bù lại lượng Q mà tải tiêu thụ.

Có hai nhóm phương pháp chính để nâng cao hệ số `cosφ`:

Phương pháp 1: Nâng cao Cosφ tự nhiên

Đây là các biện pháp về mặt tổ chức, vận hành để giảm lượng Q mà thiết bị tiêu thụ ngay từ gốc:

• Thay thế các động cơ làm việc non tải bằng động cơ có công suất nhỏ hơn.
• Hạn chế tối đa việc cho động cơ chạy không tải.
• Sử dụng động cơ đồng bộ thay cho động cơ không đồng bộ (nếu công nghệ cho phép).
• Thay thế máy biến áp làm việc non tải bằng máy biến áp có dung lượng nhỏ hơn.

Phương pháp 2: Nâng cao Cosφ nhân tạo (Dùng thiết bị bù)

Đây là phương pháp phổ biến nhất, thực hiện bằng cách đặt các thiết bị bù công suất phản kháng (phát ra Q) tại hộ tiêu thụ.

1. Máy bù đồng bộ

Thực chất là một động cơ đồng bộ làm việc ở chế độ không tải.

• Ưu điểm: Vừa có thể sản xuất, vừa có thể tiêu thụ công suất phản kháng.
• Nhược điểm: Vận hành, bảo dưỡng phức tạp, giá thành cao. Thường chỉ dùng để bù tập trung dung lượng lớn.

2. Bù bằng Tụ điện (Tụ bù)

Đây là giải pháp hiệu quả và phổ biến nhất, sử dụng các tụ bù 3 pha mắc song song với tải. Tụ điện có đặc tính làm dòng điện sớm pha hơn điện áp, do đó nó có khả năng sinh ra công suất phản kháng, bù lại lượng Q mà tải cảm (động cơ, máy biến áp) đã tiêu thụ.

• Ưu điểm:
  • Công suất linh hoạt, không có phần quay nên dễ bảo dưỡng, vận hành.
  • Giá thành thấp.
• Nhược điểm:
  • Nhạy cảm với biến động điện áp.
  • Tuổi thọ có giới hạn.
  • Khi đóng cắt có thể gây ra dòng điện xung.

Các bộ tụ bù này là thành phần chính trong các tủ điện bù công suất phản kháng, một hạng mục không thể thiếu trong quy trình bảo trì tủ điện hạ thế và hệ thống điện nhà xưởng.

Kết Luận

Hiểu và bù công suất phản kháng là yêu cầu bắt buộc để tiết kiệm chi phí vận hành (tránh bị phạt, giảm tổn thất điện) và nâng cao độ ổn định, hiệu quả của toàn bộ hệ thống điện công nghiệp.

Hiểu rõ công suất phản kháng là gì và tác hại của nó là bước đầu tiên để vận hành hệ thống điện một cách hiệu quả và tiết kiệm. Bù công suất phản kháng không chỉ giúp doanh nghiệp tránh bị phạt tiền mà còn giảm tổn thất điện năng, tăng độ ổn định và tối ưu hóa khả năng chịu tải của hạ tầng điện.

Nếu hệ thống của bạn đang có hệ số công suất `cosφ` thấp, hãy liên hệ với các chuyên gia. Dịch vụ đánh giá hệ thống điện và bảo trì trạm biến áp chuyên nghiệp sẽ giúp bạn xác định chính xác nhu cầu bù và đưa ra giải pháp tối ưu.
