Cuộn sơ cấp là gì? Cấu tạo, Nguyên lý & Cách nhận biết

Khi tìm hiểu về máy biến áp là gì, bạn không thể bỏ qua hai thành phần cốt lõi: cuộn sơ cấp và cuộn thứ cấp. Trong đó, cuộn sơ cấp chính là “cửa ngõ” đầu vào, nơi nhận năng lượng điện từ nguồn cung cấp để bắt đầu toàn bộ quá trình biến đổi.

Hoạt động của nó phụ thuộc hoàn toàn vào dòng điện xoay chiều (AC), và vai trò chính của nó là thay đổi mức điện áp đầu vào sang một mức mong muốn ở đầu ra. Bài viết này sẽ giải thích rõ ràng mọi thứ bạn cần biết về cuộn sơ cấp.

Định nghĩa và Vai trò của Cuộn Sơ cấp

Cuộn sơ cấp (Primary Coil) là cuộn dây trong máy biến áp, có vai trò nhận năng lượng điện từ nguồn phát và tạo ra từ trường biến thiên. Nó là yếu tố quyết định tỷ lệ biến đổi điện áp của máy.

Cuộn sơ cấp (Primary Coil) là cuộn dây trong máy biến áp nhận năng lượng điện từ nguồn phát ban đầu. Nó thường được ký hiệu với số vòng dây N1, nhận điện áp đầu vào U1 và dòng điện I1.

Cuộn sơ cấp được quấn quanh lõi thép máy biến áp (lõi sắt), chung với cuộn thứ cấp. Khi có dòng điện xoay chiều chạy qua, nó tạo ra một từ trường biến thiên trong lõi, từ đó cảm ứng sang cuộn thứ cấp và tạo ra điện áp đầu ra.

Vai trò chính của cuộn sơ cấp bao gồm:

• Nhận năng lượng đầu vào: Nối trực tiếp với nguồn điện xoay chiều.
• Tạo từ trường biến thiên: Đây là “cầu nối” để truyền năng lượng sang cuộn thứ cấp mà không cần kết nối vật lý trực tiếp.
• Quyết định tỷ lệ biến áp: Mối quan hệ giữa số vòng dây cuộn sơ cấp (N1) và cuộn thứ cấp (N2) quyết định máy biến áp là tăng áp hay giảm áp.
  • N1 > N2: Máy hạ áp (giảm điện áp, tăng dòng điện).
  • N1 < N2: Máy tăng áp (tăng điện áp, giảm dòng điện).

Nguyên lý hoạt động dựa trên Cảm ứng Điện từ

Cuộn sơ cấp hoạt động dựa trên Định luật Cảm ứng Điện từ Faraday. Khi dòng điện xoay chiều đi qua, nó tạo ra một từ trường biến thiên trong lõi sắt, từ trường này “quét” qua cuộn thứ cấp và cảm ứng một suất điện động (điện áp) mới.

Nguyên lý hoạt động của cuộn sơ cấp và toàn bộ máy biến áp dựa trên Định luật Cảm ứng Điện từ Faraday. Quá trình này diễn ra theo các bước sau:

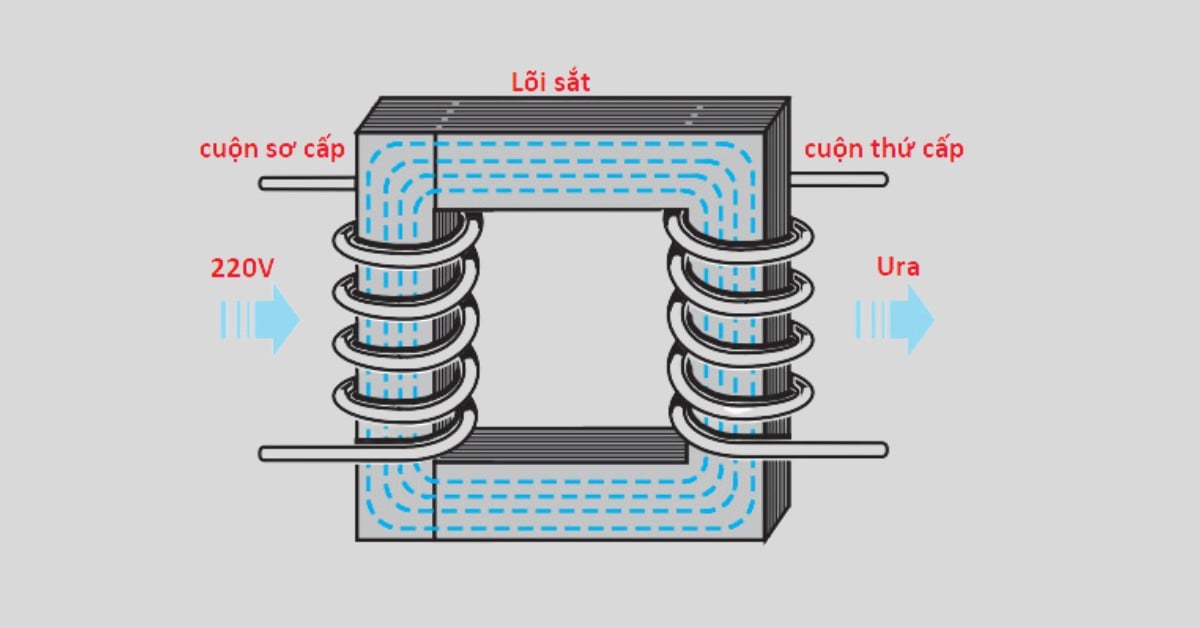

1. Tạo từ trường: Khi một dòng điện xoay chiều (AC) được cấp vào hai đầu cuộn sơ cấp (N1), nó tạo ra một từ trường biến thiên xung quanh cuộn dây.
2. Truyền từ thông: Từ trường này truyền gần như toàn bộ qua lõi máy biến áp (làm bằng vật liệu có từ tính cao như thép kỹ thuật điện).
3. Cảm ứng điện áp: Từ trường biến thiên này “quét” qua cuộn thứ cấp (N2), cảm ứng một suất điện động (điện áp) ở hai đầu cuộn thứ cấp.

Tỷ lệ điện áp giữa hai cuộn gần như bằng tỷ lệ số vòng dây:

U₂ / U₁ ≈ N₂ / N₁

Nguyên lý này áp dụng cho mọi loại máy biến áp, từ máy biến áp 1 pha dùng trong gia đình đến các máy biến áp 3 pha trong công nghiệp.

Phân biệt Cuộn Sơ cấp và Cuộn Thứ cấp

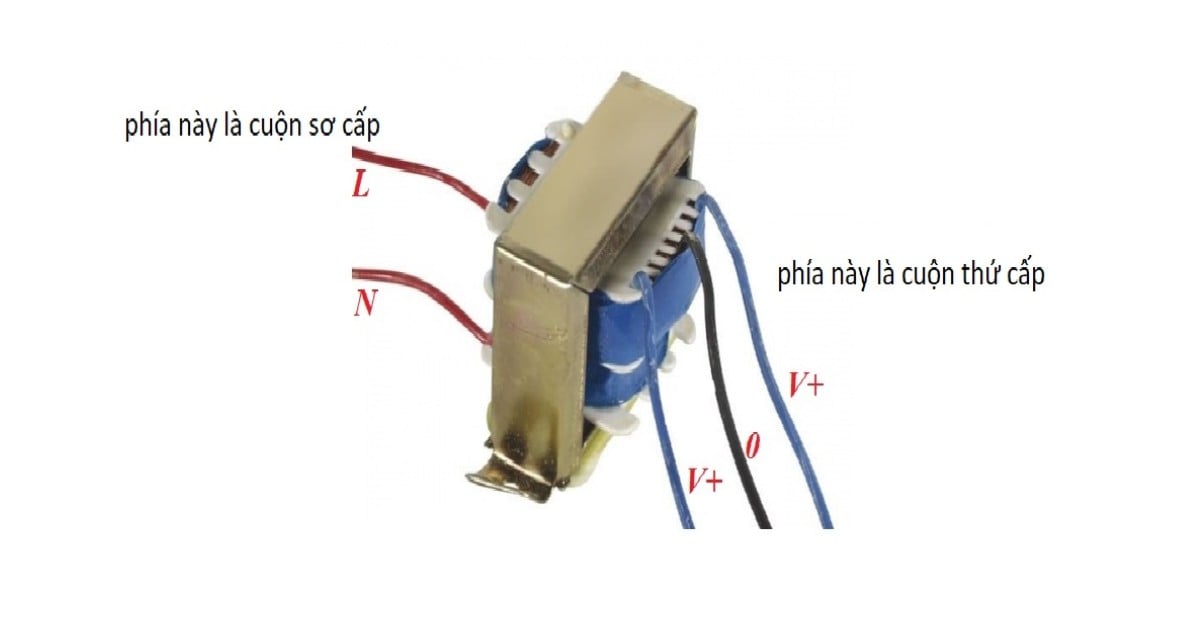

Cuộn sơ cấp nhận điện áp đầu vào (U1) với số vòng N1, trong khi cuộn thứ cấp cung cấp điện áp ra tải (U2) với số vòng N2. Chúng khác nhau về chức năng, số vòng dây, và thường là tiết diện dây dẫn và điện trở cuộn dây.

Dù cùng quấn trên một lõi sắt và được cách điện cẩn thận, cuộn sơ cấp và thứ cấp có những điểm khác biệt rõ rệt về chức năng và cấu tạo.

Mẹo thực tế: Cách nhận biết Cuộn Sơ cấp

Cách đáng tin cậy nhất là đo điện trở. Trong máy hạ áp phổ thông (220V -> 12V), cuộn sơ cấp (đầu vào) có điện trở cao hơn nhiều (ví dụ: 300-700Ω) so với cuộn thứ cấp (đầu ra) (ví dụ: 2-3Ω) do cuộn sơ cấp có nhiều vòng dây và tiết diện dây mỏng hơn.

Trong thực tế, làm thế nào để bạn xác định đâu là cuộn sơ cấp trên một máy biến áp không rõ nhãn? Có hai cách chính:

1. Dựa vào kích thước dây (Tiết diện)

Quy tắc cơ bản là: Dây to hơn dùng cho dòng điện lớn hơn.

• Trong máy hạ áp (Ví dụ: 220V -> 12V):
  • Sơ cấp (220V): Điện áp cao, cường độ dòng điện (I1) nhỏ. => Dây sẽ mỏng/nhỏ.
  • Thứ cấp (12V): Điện áp thấp, dòng điện (I2) rất lớn. => Dây sẽ dày/to.
• Trong máy tăng áp (Ví dụ: 12V -> 220V):
  • Sơ cấp (12V): Điện áp thấp, dòng điện (I1) lớn. => Dây sẽ dày/to.
  • Thứ cấp (220V): Điện áp cao, dòng điện (I2) nhỏ. => Dây sẽ mỏng/nhỏ.

2. Dựa vào đo điện trở

Đây là phương pháp đáng tin cậy nhất. Bạn cần một đồng hồ VOM để đo điện trở.

• Điện trở tỷ lệ thuận với chiều dài dây và tỷ lệ nghịch với tiết diện.
• Trong máy hạ áp (phổ biến nhất), cuộn sơ cấp (N1) có số vòng dây rất nhiều và dây mỏng, do đó điện trở cuộn sơ cấp sẽ cao hơn đáng kể (thường từ vài trăm đến vài nghìn Ohm).
• Cuộn thứ cấp (N2) có ít vòng dây và dây dày, do đó điện trở cuộn thứ cấp sẽ rất thấp (thường chỉ vài Ohm).

Cảnh báo: Luôn ngắt hoàn toàn nguồn điện trước khi thực hiện bất kỳ phép đo điện trở một chiều (DC) hay đo điện trở cách điện nào trên máy biến áp.

Ứng dụng thực tế của Cuộn Sơ cấp

Cuộn sơ cấp là điểm khởi đầu cho mọi ứng dụng của máy biến áp. Nó được dùng để tăng áp tại nhà máy điện (giảm hao phí truyền tải) và hạ áp tại các trạm phân phối hoặc trong các thiết bị điện tử gia dụng (sạc điện thoại, laptop).

Cuộn sơ cấp là điểm khởi đầu cho mọi ứng dụng của máy biến áp:

• Truyền tải điện năng: Tại nhà máy điện, máy biến áp tăng áp (cuộn sơ cấp nối với máy phát) tăng điện áp lên mức điện cao thế (ví dụ: 500kV) để giảm hao phí khi truyền tải xa.
• Phân phối điện: Tại các trạm biến áp khu vực, máy biến áp hạ áp (cuộn sơ cấp nối với lưới điện trung thế) giảm điện áp xuống mức điện hạ thế (220/380V) để cung cấp cho hộ gia đình và nhà máy.
• Thiết bị điện tử: Các bộ sạc điện thoại, laptop… đều có máy biến áp nhỏ (hoặc bộ nguồn xung) với cuộn sơ cấp nhận điện 220V để biến đổi thành điện áp thấp hơn.
• An toàn và bảo vệ: Chất lượng của vật liệu cách điện trong máy biến áp giữa cuộn sơ cấp, thứ cấp và lõi thép là yếu tố sống còn để bảo vệ máy biến áp và đảm bảo an toàn.

Kết luận

Cuộn sơ cấp không chỉ là một cuộn dây; nó là thành phần đầu vào quan trọng, quyết định khả năng và hiệu suất của toàn bộ máy biến áp. Hiểu rõ nguyên lý và cách xác định cuộn sơ cấp là kiến thức nền tảng giúp vận hành, bảo trì máy biến áp và các hệ thống điện một cách an toàn và hiệu quả.
