Thông số kỹ thuật, Yêu cầu pháp lý và Báo giá dịch vụ
Để đảm bảo an toàn cho hệ thống điện và chống sét, bạn phải thực hiện đo điện trở tiếp địa định kỳ 12 tháng/lần bằng máy đo chuyên dụng (như Kyoritsu) nhằm xác nhận tổng trở của bãi tiếp địa đạt mức ≤ 10 Ω (đối với chống sét) hoặc ≤ 4 Ω (đối với an toàn điện) theo đúng TCVN 9385:2012. Nếu các chỉ số này vượt ngưỡng, hệ thống sẽ mất khả năng tản dòng điện sét xuống đất, gây nguy cơ cháy nổ thiết bị và bị cơ quan PCCC xử phạt nặng.
Với hơn 20 năm kinh nghiệm xử lý hàng ngàn hệ thống nối đất tại các trạm biến áp, nhà xưởng công nghiệp và tòa nhà thương mại, KTH Electric sẽ cung cấp cho bạn bản phân tích kỹ thuật chi tiết nhất về dịch vụ đo điện trở tiếp địa, các tiêu chuẩn bắt buộc và giải pháp khắc phục ngay lập tức khi hệ thống không đạt chuẩn.
Dịch vụ đo điện trở tiếp địa là gì?
Dịch vụ đo điện trở tiếp địa là quy trình kỹ thuật sử dụng thiết bị đo lường chuyên dụng (như máy đo điện áp rơi 3 cực, 4 cực hoặc ampe kìm) để xác định chính xác điện trở suất của khối đất và khả năng tản dòng điện của hệ thống cọc tiếp địa.
Mục đích thực tế của việc này là chứng minh hệ thống dẫn sét (kim thu sét, dây đồng trần, mối hàn hóa nhiệt, cọc tiếp địa) đang trong tình trạng thông mạch hoàn toàn và có khả năng triệt tiêu dòng điện sét hoặc dòng điện rò rỉ xuống lòng đất một cách an toàn nhất, nhanh nhất. Để vượt qua vòng kiểm duyệt của cơ quan PCCC và đảm bảo an toàn vận hành, hệ thống của bạn phải thỏa mãn 3 ngưỡng chỉ số kỹ thuật sau:
Chỉ số nối đất an toàn điện tiêu chuẩn (≤ 4 Ω)
Áp dụng cho các trạm biến áp, hệ thống điện hạ thế, trung thế và vỏ kim loại của các thiết bị điện công nghiệp. Theo TCVN 4756:1989, giá trị điện trở nối đất bảo vệ độc lập tuyệt đối không được vượt quá 4 Ôm (Ω). Nếu chỉ số này lớn hơn 4 Ω, khi xảy ra sự cố chạm vỏ, dòng điện rò sẽ không thoát hết xuống đất mà có xu hướng truyền qua cơ thể người nếu vô tình chạm vào thiết bị, gây giật điện chết người.
Chỉ số điện trở chống sét tiêu chuẩn (≤ 10 Ω)
Áp dụng trực tiếp cho hệ thống chống sét trực tiếp của mọi công trình xây dựng. Điện trở của bãi tiếp địa chống sét độc lập phải nhỏ hơn hoặc bằng 10 Ω. Tổng trở hệ thống càng thấp, dung kháng càng cao, cảm kháng càng thấp thì dòng sét hàng chục ngàn Ampe từ kim thu sét tản vào lòng đất càng nhanh, ngăn chặn triệt để hiện tượng phóng điện ngược phá hỏng kết cấu công trình.
Chỉ số điện trở hệ thống điện nhẹ (≤ 1 Ω)
Áp dụng cho phòng server, trung tâm dữ liệu (Data Center), hệ thống camera an ninh, internet, truyền hình hoặc các thiết bị y tế nhạy cảm. Đây là ngưỡng tiêu chuẩn khắt khe nhất. Các vi mạch điện tử rất nhạy cảm với sự xung nhiễu điện từ. Do đó, bãi tiếp địa công tác của hệ thống điện nhẹ phải đạt trị số ≤ 1 Ω để tạo ra một điểm chuẩn điện áp zero (0V) tuyệt đối ổn định, triệt tiêu mọi nhiễu loạn tín hiệu.
Đo điện trở tiếp địa có bắt buộc định kỳ không?
Có. Việc đo điện trở tiếp địa không phải là một lựa chọn tự nguyện, mà là nghĩa vụ pháp lý bắt buộc đối với mọi công trình xây dựng, cơ sở kinh doanh, nhà xưởng có nguy cơ cháy nổ.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Yêu cầu chu kỳ kiểm định 12 tháng/lần (TCVN 9385:2012)
Theo Tiêu chuẩn Quốc gia TCVN 9385:2012 (Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống chống sét) và Điều 5(d) Nghị định 136/2020/NĐ-CP, toàn bộ hệ thống chống sét và tiếp địa an toàn điện phải được kiểm tra định kỳ tối thiểu 12 tháng/lần.
Bạn nên thực hiện việc đo kiểm này vào thời điểm trước mùa mưa bão hằng năm. Theo thời gian, các tác động vật lý và hóa học dưới lòng đất sẽ làm suy giảm chất lượng hệ thống: cọc thép mạ đồng bị ăn mòn, hóa chất giảm điện trở (GEM) bị rửa trôi, hoặc các mối kẹp nối bị lỏng do rỉ sét. Một bãi tiếp địa đo đạt 3 Ω vào năm ngoái hoàn toàn có thể vọt lên 15 Ω vào năm nay. Chỉ có đo lường thực tế mới biết hệ thống còn hoạt động hay đã “chết”.
Mức phạt vi phạm PCCC (Nghị định 106/2025/NĐ-CP)
Cơ quan cảnh sát PCCC sẽ thường xuyên kiểm tra hồ sơ quản lý hệ thống chống sét của doanh nghiệp. Căn cứ theo Nghị định 106/2025/NĐ-CP (có hiệu lực từ 01/07/2025), các hành vi vi phạm sẽ bị xử phạt rất nặng:
- Phạt từ 1.000.000đ đến 3.000.000đ: Nếu cơ sở không thực hiện kiểm tra, bảo trì định kỳ hệ thống tiếp địa, chống sét (không xuất trình được biên bản đo điện trở nối đất hợp lệ trong 12 tháng gần nhất).
- Phạt từ 10.000.000đ đến 15.000.000đ: Đối với hành vi lắp đặt hệ thống tiếp địa không đảm bảo quy định kỹ thuật hoặc không duy trì hoạt động của hệ thống.
- Phạt từ 20.000.000đ đến 25.000.000đ: Nếu công trình thuộc diện bắt buộc mà không trang bị hệ thống chống sét.
Đặc biệt, nếu để xảy ra sự cố cháy nổ do sét đánh mà nguyên nhân xuất phát từ việc lơ là kiểm định, mức phạt tiền sẽ tăng gấp đôi, chưa kể đến việc bị đình chỉ hoạt động hoặc truy cứu trách nhiệm hình sự.
Báo giá dịch vụ đo điện trở tiếp địa trọn gói
Bạn cần một mức giá minh bạch, rõ ràng để lên dự toán chi phí vận hành cho nhà máy hoặc tòa nhà của mình. KTH Electric cung cấp gói dịch vụ đo kiểm định hệ thống chống sét với mức chi phí tối ưu nhất, được thực hiện bởi đội ngũ kỹ sư điện hơn 20 năm kinh nghiệm.
Đơn giá đo hệ thống dưới 3 điểm (Nhà xưởng, trạm biến áp)
Đối với các hệ thống phổ thông tại nhà xưởng, trạm biến áp nhỏ, chung cư, tòa nhà văn phòng khu vực nội thành TP.HCM (hệ thống có từ 1 đến 3 điểm đo/hộp kiểm tra tiếp địa), chi phí dao động từ 800.000 VNĐ đến 1.500.000 VNĐ/lần đo.
Mức giá này đã bao gồm:
- Chi phí di chuyển của kỹ thuật viên cùng các thiết bị đo lường chuyên dụng đã được hiệu chuẩn (Kyoritsu, Fluke).
- Công thợ thực hiện khảo sát toàn bộ đường đi của dây cáp đồng trần, kim thu sét và các hộp kiểm tra.
- Thao tác đo đạc thực tế tại hiện trường theo phương pháp chuẩn.
(Lưu ý: Đối với các khu công nghiệp ở xa trung tâm hoặc hệ thống bãi tiếp địa lưới có số lượng điểm đo lớn hơn 3, KTH Electric sẽ báo giá chi tiết sau khi nhận được bản vẽ mặt bằng).
Chi phí cấp giấy chứng nhận kiểm định chống sét hợp lệ
Kết quả của quá trình đo không chỉ là một con số báo miệng. Nó phải được cụ thể hóa bằng mặt pháp lý.
Chi phí trên đã bao trọn gói việc lập và cấp Giấy chứng nhận kết quả đo điện trở tiếp địa (có đầy đủ mộc đỏ pháp nhân của đơn vị kiểm định đủ điều kiện) và Biên bản kiểm tra hệ thống chống sét tại hiện trường. Bộ hồ sơ này là “kim bài miễn tử”, giúp doanh nghiệp của bạn tự tin xuất trình khi có Đoàn kiểm tra PCCC hoặc thanh tra an toàn lao động tới làm việc. Thời gian cấp hồ sơ siêu tốc, chỉ từ 1 đến 3 ngày làm việc sau khi hoàn tất đo đạc hiện trường và các chỉ số đạt chuẩn kỹ thuật.
Cách khắc phục điện trở nối đất không đạt yêu cầu
Thực tế đi đo kiểm tra qua hàng ngàn công trình trong 20 năm qua, KTH Electric nhận thấy có đến 40% hệ thống tiếp địa không đạt tiêu chuẩn (R > 10 Ω) sau 2-3 năm sử dụng. Nguyên nhân chủ yếu đến từ sự oxy hóa dưới lòng đất, thi công sai kỹ thuật ban đầu hoặc sự biến đổi tầng địa chất. Nếu nhận được kết quả “Không đạt”, bạn đừng quá lo lắng. Dưới đây là 3 phương án xử lý dứt điểm, giúp kéo giảm trị số điện trở về mức an toàn nhanh chóng:

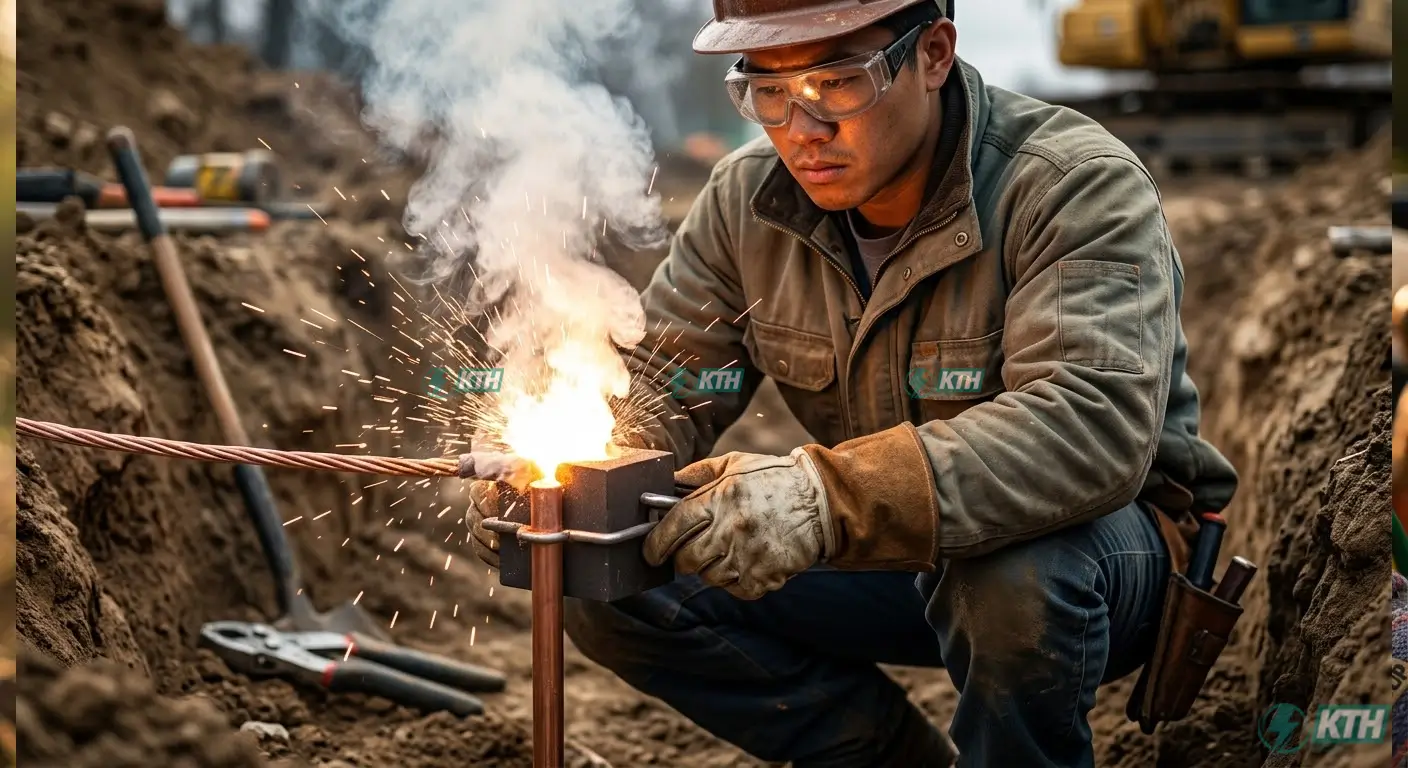

Xử lý đứt gãy cáp đồng trần bằng mối hàn hóa nhiệt
Trong các hệ thống chống sét cũ, nhiều đơn vị thi công sử dụng kẹp nối bằng đồng thau hoặc ốc siết cáp để liên kết cọc tiếp đất và dây đồng trần thoát sét. Chỉ sau một vài mùa mưa, các kẹp nối này bị rỉ sét, lỏng lẻo, tạo ra khe hở không khí làm đứt mạch truyền dòng điện sét.
Giải pháp: Kỹ thuật viên của chúng tôi sẽ đào bãi tiếp địa lên, tháo bỏ toàn bộ kẹp nối cũ. Sau đó, sử dụng phương pháp hàn hóa nhiệt (Exothermic Welding) – phản ứng nhiệt nhôm tạo ra nhiệt độ lên tới 3000°C làm nóng chảy đồng thau, đúc thành một khối liền mạch giữa cọc và cáp đồng. Mối hàn hóa nhiệt không chỉ dẫn điện vĩnh cửu, không suy hao mà còn chống ăn mòn tuyệt đối trong lòng đất.
Đóng bổ sung cọc tiếp địa thép mạ đồng (1.2m – 2.5m)
Nếu hệ thống cũ có thiết kế quá sơ sài (chỉ có 1-2 cọc) hoặc cọc đã bị ăn mòn rỉ sét mất đi tiết diện truyền dẫn, điện trở sẽ lập tức tăng vọt.
Giải pháp: KTH Electric sẽ tiến hành khảo sát và đóng bổ sung cọc tiếp địa mới. Chúng tôi ưu tiên sử dụng cọc thép mạ đồng hoặc thép bọc đồng (chất lượng cao cấp, độ dày lớp mạ chuẩn) có chiều dài từ 1.2m đến 2.5m đóng sâu xuống các mạch nước ngầm. Sau đó, liên kết các cọc mới này vào mạng lưới hiện hữu để mở rộng “bãi tản sét”. Diện tích tiếp xúc với khối đất càng lớn, điện trở nối đất sẽ tự động giảm sâu về ngưỡng an toàn ≤ 4 Ω.
Châm hóa chất giảm điện trở (GEM) vào bãi tiếp địa
Ở các khu vực có địa hình đất đá khô cằn, đồi núi, cát pha hoặc diện tích thi công quá hẹp (như nhà phố, trạm biến áp nhỏ), việc đóng thêm cọc là bất khả thi hoặc không đem lại nhiều tác dụng vì điện trở suất của đất tại đó quá cao.
Giải pháp: Bơm bổ sung hóa chất giảm điện trở (GEM – Ground Enhancement Material) vào hố tiếp địa. GEM là một loại vật liệu dẫn điện siêu phàm, khi hòa với nước sẽ bao bọc lấy cọc đồng tiếp địa, tạo thành một khối gel đặc giữ ẩm vĩnh viễn và không bị rửa trôi. GEM giúp cải thiện độ dẫn điện của đất lên đến 60-70%, giúp hệ thống duy trì được trị số điện trở ổn định ngay cả trong mùa khô hạn kéo dài.
H2: Quy trình 5 bước đo điện trở tiếp địa chuẩn kỹ thuật
Để đảm bảo kết quả đo lường là chính xác tuyệt đối và phản ánh đúng thực trạng của hệ thống, các kiểm định viên tại KTH Electric luôn tuân thủ nghiêm ngặt quy trình chuẩn kỹ thuật gồm 5 bước sau đây:
Bước 1: Tách rời hệ thống nối đất khỏi thiết bị điện
Đây là nguyên tắc an toàn số 1. Trước khi đo, kỹ thuật viên phải mở hộp kiểm tra tiếp địa, ngắt cầu dao hoặc tháo thanh đồng liên kết để tách biệt hoàn toàn bãi tiếp địa ra khỏi hệ thống lưới điện của tòa nhà và các kết cấu kim loại ngầm khác. Việc này giúp ngăn chặn dòng điện rò rỉ (nếu có) gây giật điện cho người đo, đồng thời triệt tiêu các dải nhiễu loạn làm sai lệch kết quả hiển thị trên máy.

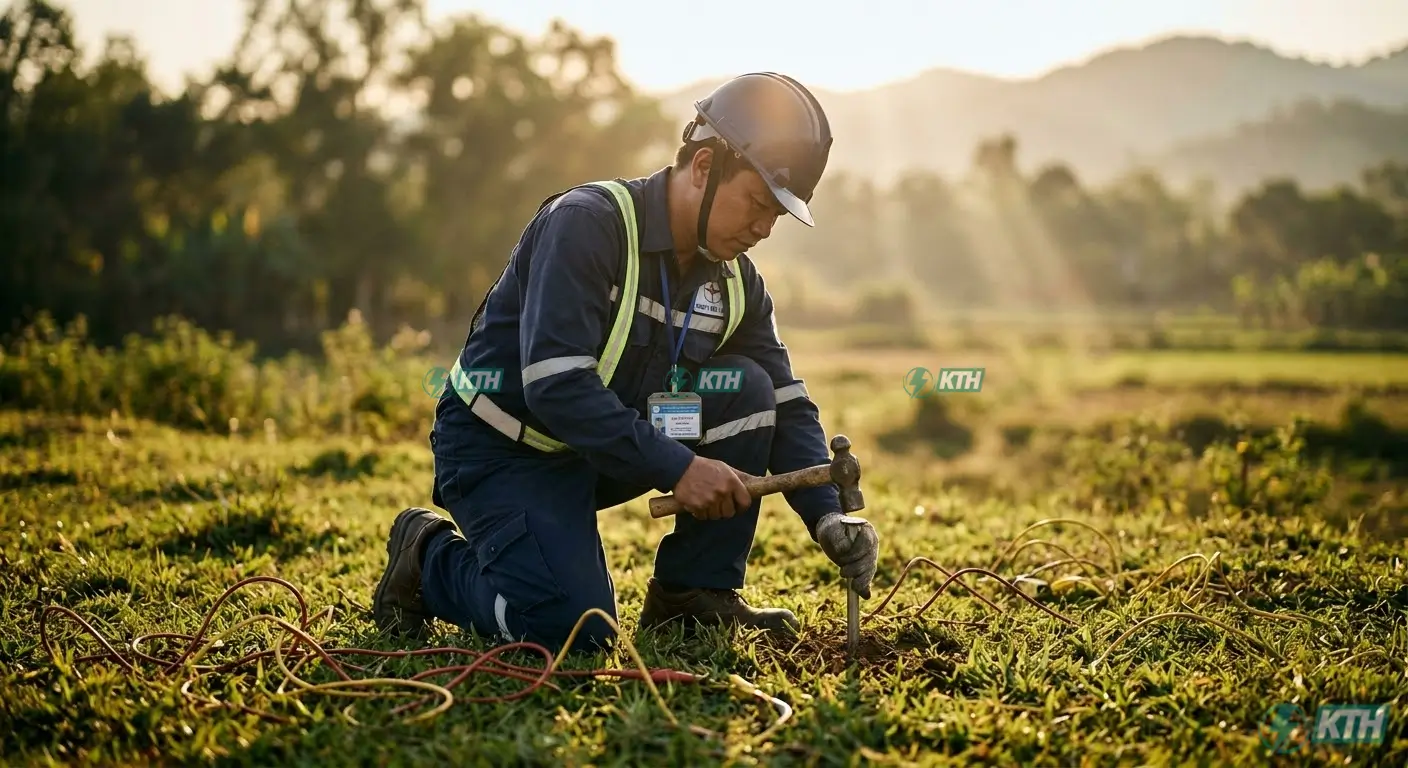

Bước 2: Đóng cọc phụ tiêu chuẩn (Khoảng cách an toàn)
Kỹ thuật viên sẽ chọn một khu vực đất tự nhiên xung quanh bãi tiếp địa chính (ưu tiên đất mùn, đất xốp, tuyệt đối tránh mặt sân bê tông cốt thép hay khu vực có cáp ngầm). Tiến hành đóng 2 cọc thép phụ (Cọc áp và Cọc dòng) xuống đất. Khoảng cách giữa các cọc phải tuân thủ đúng nguyên lý (thường cách nhau từ 5m – 10m theo một đường thẳng) để đảm bảo các vùng điện thế rơi không bị chồng chéo lên nhau.

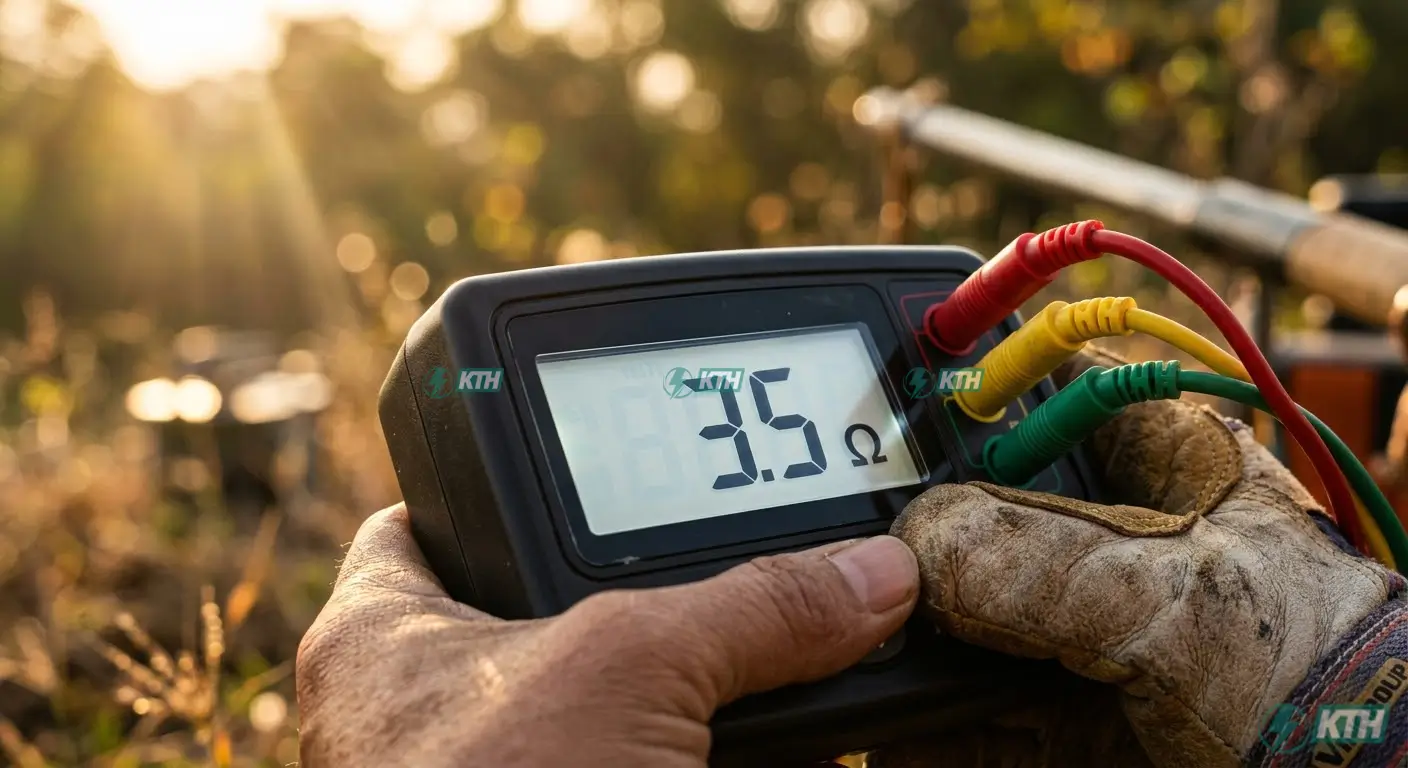

Bước 3: Đấu nối máy đo Kyoritsu (Cực E, P, C)
KTH Electric sử dụng dòng máy đo điện trở đất chuyên nghiệp của Nhật Bản (Kyoritsu) hoặc Mỹ (Fluke). Kỹ thuật viên sẽ đấu nối dây dẫn từ máy ra hiện trường:
- Dây màu xanh (Cực E – Earth) kẹp thẳng vào cọc tiếp địa chính cần đo.
- Dây màu vàng (Cực P – Potential) kết nối với cọc phụ thứ nhất để đo điện áp.
- Dây màu đỏ (Cực C – Current) kết nối với cọc phụ ngoài cùng để phát dòng điện.
Bước 4: Phát dòng, đo điện áp và đọc điện trở suất
Bật nguồn máy đo, chọn dải đo phù hợp và nhấn nút Test. Máy sẽ tự động phát một dòng điện xoay chiều có tần số định mức chạy từ cực C qua khối đất về cực E. Đồng thời, máy đo sự chênh lệch điện áp tại cực P. Bằng định luật Ohm (R=U/I), bộ vi xử lý của máy sẽ tính toán và hiển thị ngay lập tức giá trị điện trở tiếp địa thực tế lên màn hình điện tử.
Bước 5: Lập biên bản đo điện trở chống sét
Sau khi xác nhận số liệu, kiểm định viên sẽ ghi chú lại toàn bộ: Sơ đồ bãi tiếp địa, điều kiện thời tiết thực tế, phương pháp đo và kết quả bằng số. Sau đó tiến hành lập Biên bản đo điện trở chống sét trực tiếp tại hiện trường với sự ký xác nhận của đại diện chủ đầu tư, làm cơ sở pháp lý vững chắc cho việc cấp Giấy chứng nhận sau này.
H2: So sánh các phương pháp đo điện trở tiếp địa
Hiện nay, tùy thuộc vào đặc thù của từng loại hình công trình và mục đích khảo sát, chúng tôi sẽ áp dụng linh hoạt 1 trong 3 phương pháp kỹ thuật dưới đây:
Phương pháp điện áp rơi 3 cực (Fall-of-Potential)
Mục đích: Đo điện trở của cọc nối đất đơn lẻ hoặc toàn bộ hệ thống nối đất có thể tháo rời.
Nguyên lý: Sử dụng 3 điện cực (1 cực chính, 2 cực phụ) như đã trình bày ở quy trình 5 bước.
Đánh giá: Đây là phương pháp phổ biến nhất, mang tính “kinh điển” trong ngành điện lực với độ chính xác cao nhất để phục vụ công tác nghiệm thu PCCC. Tuy nhiên, nó bắt buộc phải có không gian đất trống để cắm cọc phụ.
Phương pháp 4 cực (Wenner)
Mục đích: Khảo sát và đo điện trở suất của đất (ρ) trước khi thiết kế thi công.
Nguyên lý: Sử dụng 4 cọc đóng thẳng hàng cách đều nhau, phát dòng điện qua 2 cọc ngoài và đo điện áp rơi trên 2 cọc trong.
Đánh giá: Phương pháp này cung cấp độ chính xác cực cao về tính chất địa chất, giúp các kỹ sư thiết kế tính toán chính xác số lượng cọc tiếp địa và lượng hóa chất GEM cần dùng cho công trình mới, tránh lãng phí vật tư.
Phương pháp Ampe kìm (2 kìm)
Mục đích: Kiểm tra nhanh tổng trở của vòng nối đất tại các khu vực chật hẹp.
Nguyên lý: Không cần đóng bất cứ cọc phụ nào. Kỹ thuật viên chỉ cần dùng máy kẹp thẳng (Ampe kìm) vào dây nối đất để đo dòng cảm ứng chạy trong mạch vòng.
Đánh giá: Rất tiện lợi, thao tác nhanh, cực kỳ phù hợp cho các tòa nhà chung cư cao tầng, cột viễn thông hay bãi tiếp địa chôn dưới nền bê tông dày không thể cắm cọc. Tuy nhiên, điều kiện tiên quyết là hệ thống phải được liên kết tạo thành một mạch vòng kín liên hoàn. Độ chính xác ở mức trung bình khá so với phương pháp 3 cực.
H2: Tiêu chí chọn đơn vị kiểm định hệ thống chống sét
Sự an toàn của cả một nhà máy với hàng trăm công nhân không thể giao phó cho những tay thợ nghiệp dư. Khi tìm kiếm đơn vị cung cấp dịch vụ đo điện trở tiếp địa, bạn cần xét duyệt dựa trên 2 tiêu chí sống còn sau:
Chứng chỉ năng lực cấp phép bởi cơ quan PCCC
Giấy chứng nhận đo điện trở chống sét chỉ có giá trị pháp lý khi được cấp bởi một Pháp nhân (Công ty/Tổ chức) có chức năng kiểm định an toàn kỹ thuật. Đơn vị đó phải có Giấy chứng nhận đủ điều kiện kinh doanh dịch vụ PCCC, đội ngũ kỹ thuật viên phải có chứng chỉ hành nghề, được đào tạo bài bản. Nếu bạn thuê “thợ điện vườn” đo miệng, biên bản đó sẽ bị cơ quan quản lý nhà nước từ chối thẳng thừng, dẫn đến “tiền mất tật mang”.
Thiết bị đo lường được hiệu chuẩn chuẩn xác định kỳ
Một chiếc đồng hồ đo điện trở bị sai số có thể báo kết quả 3 Ω (Đạt) trong khi thực tế bãi tiếp địa đang ở mức 15 Ω (Nguy hiểm). Do đó, bạn có quyền yêu cầu đơn vị đo lường xuất trình Tem hiệu chuẩn/Giấy chứng nhận hiệu chuẩn (còn thời hạn) của thiết bị đo từ Viện Tiêu chuẩn Chất lượng Việt Nam (VSQI) hoặc các trung tâm đo lường uy tín. Tại KTH Electric, 100% thiết bị Kyoritsu, Fluke của chúng tôi đều được kiểm định sai số nghiêm ngặt hàng năm.
Câu hỏi thường gặp (FAQs)
Câu hỏi 1: Hệ thống chống sét nhà dân có cần đo điện trở định kỳ không?
Trả lời: Đối với nhà ở hộ gia đình, luật không bắt buộc gắt gao về việc phải có hồ sơ kiểm định hàng năm để nộp cho cơ quan chức năng. Tuy nhiên, dưới góc độ an toàn tính mạng và bảo vệ thiết bị điện tử đắt tiền trong nhà, KTH Electric khuyến cáo bạn vẫn nên nhờ thợ kỹ thuật kiểm tra (đo điện trở nối đất) 2 năm/lần để đảm bảo hệ thống không bị mục nát dưới lòng đất.
Câu hỏi 2: Có thể tự đo điện trở tiếp địa bằng đồng hồ vạn năng (VOM) được không?
Trả lời: KHÔNG. Đồng hồ vạn năng (VOM) chỉ sử dụng pin nhỏ DC để đo điện trở của linh kiện điện tử. Nó không thể phát ra dòng điện xoay chiều có dải tần đặc biệt đủ lớn để thâm nhập vào tầng đất sâu nhằm đo điện trở suất của khối đất. Nếu cố tình dùng VOM, kết quả sẽ hoàn toàn sai lệch và vô giá trị. Bạn bắt buộc phải dùng Máy đo điện trở đất chuyên dụng.
Câu hỏi 3: Trời đang mưa hoặc mặt đất đang ngập nước có đo điện trở tiếp địa được không?
Trả lời: TUYỆT ĐỐI KHÔNG. Theo Tiêu chuẩn Quốc gia, không được tiến hành đo điện trở đất khi trời đang mưa hoặc sau những ngày mưa lớn đất còn sũng nước. Nước là chất dẫn điện tốt, nó sẽ làm điện trở của đất giảm giả tạo, mang lại “kết quả Đạt ảo”. Phép đo chuẩn xác nhất phải được thực hiện vào những ngày tạnh ráo, phản ánh đúng điều kiện khắc nghiệt nhất của hệ thống.
Câu hỏi 4: Giấy chứng nhận kiểm định chống sét do KTH Electric cấp có giá trị bao lâu?
Trả lời: Theo quy định hiện hành của TCVN 9385:2012, Giấy chứng nhận kết quả đo điện trở tiếp địa hệ thống chống sét có giá trị sử dụng trong vòng 01 năm (12 tháng) kể từ ngày ký biên bản nghiệm thu tại hiện trường. Qua năm sau, doanh nghiệp cần tiến hành đo lại để làm mới hồ sơ pháp lý.
Sét đánh và chạm chập điện không bao giờ báo trước. Hãy để những rủi ro đó được triệt tiêu an toàn dưới lòng đất. Nếu bạn đang cần một đơn vị đo điện trở chuyên nghiệp, xử lý sự cố dứt điểm và cấp giấy chứng nhận hợp pháp nhanh chóng, hãy liên hệ ngay với chúng tôi:
