Điện Áp Là Gì? (Hiệu Điện Thế)

Điện áp (hay hiệu điện thế) là sự chênh lệch về điện thế giữa hai điểm, ký hiệu là U và đo bằng Vôn (V). Nó chính là “lực đẩy” tạo ra dòng điện (I) chạy qua một điện trở (R). Mối quan hệ này được thể hiện qua Định luật Ohm: U = I × R.

Table of Contents

Toggle

Điện áp, thường được gọi là hiệu điện thế, là một trong những khái niệm nền tảng và quan trọng nhất trong kỹ thuật điện. Hiểu đơn giản, điện áp là sự chênh lệch về điện thế giữa hai điểm trong một mạch điện.

Nó chính là “lực đẩy” vô hình, tạo ra áp lực để đẩy các electron di chuyển và tạo thành dòng điện. Nếu không có điện áp, sẽ không thể có cường độ dòng điện là gì?.

• Ký hiệu: U
• Đơn vị đo: Vôn (V)

Mối quan hệ cơ bản giữa ba đại lượng trụ cột của ngành điện được thể hiện qua Định luật Ohm:

Trong đó:

• U: Điện áp (Vôn – V)
• I: Cường độ dòng điện (Ampe – A)
• R: Điện trở (Ohm – Ω)

Hướng Dẫn Cách Đo Điện Áp An Toàn, Chính Xác

Để đo điện áp, dùng Vôn kế hoặc đồng hồ vạn năng (VOM) và mắc song song với mạch cần đo. Phải chọn đúng chế độ (V~ cho AC, V- cho DC) và cắm que đo đúng cổng (Đỏ vào V, Đen vào COM). Luôn chọn thang đo cao hơn giá trị dự kiến để đảm bảo an toàn.

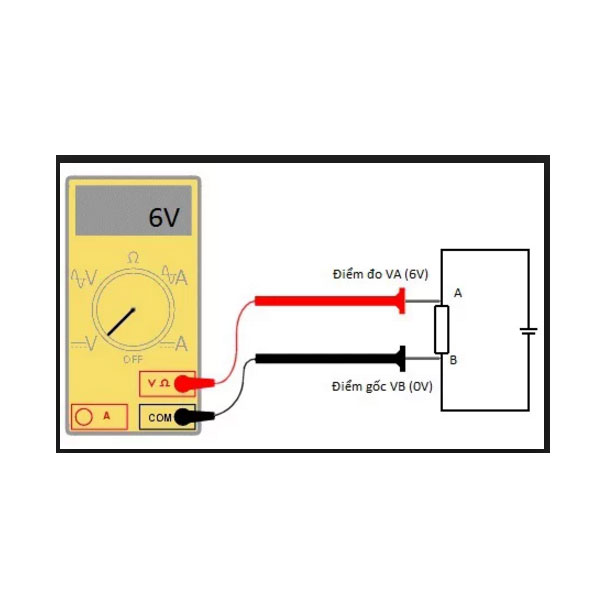

Để đo điện áp, chúng ta sử dụng Vôn kế hoặc chức năng đo Vôn trên đồng hồ vạn năng (VOM). Nguyên tắc đo là mắc song song thiết bị đo với đoạn mạch hoặc thiết bị cần đo.

1. Sử dụng Đồng hồ vạn năng (VOM)

Chuyển núm sang V~ (đo điện AC) hoặc V- (đo điện DC). Cắm que đen vào cổng COM, que đỏ vào cổng V/Ω. Chọn thang đo cao hơn mức cần đo (ví dụ đo điện 220V thì chọn thang 500V hoặc 750V) và đặt 2 que song song vào 2 điểm đo.

Đây là phương pháp phổ biến nhất:

1. Chọn chế độ: Chuyển núm vặn của đồng hồ sang thang đo V (Voltage).
   • Chọn V~ (AC) để đo điện áp xoay chiều (ví dụ: ổ cắm điện nhà).
   • Chọn V- (DC) để đo điện áp một chiều (ví dụ: pin, ắc quy, adapter sạc).
2. Cắm que đo: Cắm que đen (âm) vào cổng COM và que đỏ (dương) vào cổng V/Ω.
3. Chọn thang đo: Luôn chọn thang đo có giá trị cao hơn mức điện áp dự kiến. Ví dụ, để đo điện lưới 220V, bạn phải chọn thang 500V hoặc 750V (tùy đồng hồ) để tránh làm hỏng thiết bị.
4. Tiến hành đo: Đặt hai que đo song song vào hai điểm cần đo (ví dụ: hai lỗ của ổ cắm). Kết quả sẽ hiển thị trên màn hình.

Các phương pháp đo chuyên dụng

Trong công nghiệp, kỹ sư dùng cảm biến điện áp kết nối với PLC/Arduino để giám sát tự động, hoặc sử dụng các thiết bị phân tích điện năng chuyên dụng và các hệ thống giám sát năng lượng PME để theo dõi liên tục.

• Cảm biến điện áp: Dùng trong các mạch điện tử tự động (như Arduino, PLC) để đọc và giám sát giá trị điện áp theo thời gian thực.
• Thiết bị đo chuyên dụng: Trong công nghiệp, các kỹ sư thường dùng thiết bị phân tích điện năng hoặc các hệ thống giám sát như hệ thống giám sát năng lượng PME để theo dõi điện áp và nhiều thông số khác liên tục.

Cảnh báo an toàn: Luôn ngắt nguồn (tắt Aptomat hoặc cầu dao) trước khi kết nối que đo trong các mạch điện công nghiệp. Chọn sai thang đo (ví dụ: dùng thang đo điện trở để đo điện áp) có thể gây cháy nổ thiết bị đo và gây nguy hiểm.

Các Công Thức Tính Điện Áp Quan Trọng

Công thức cốt lõi là Định luật Ohm (U = I × R). Đối với mạch nối tiếp, điện áp tổng . Trong mạch song song, điện áp trên các nhánh bằng nhau . Với điện xoay chiều, điện áp hiệu dụng (giá trị đo được) .

Việc tính toán điện áp là rất cần thiết trong thiết kế và vận hành hệ thống điện.

• Định luật Ohm (U = I × R): Công thức nền tảng dùng để tìm điện áp khi biết dòng điện và điện trở.
• Mạch nối tiếp: Điện áp tổng bằng tổng các điện áp trên từng thành phần: .
• Mạch song song: Điện áp trên các nhánh mắc song song luôn bằng nhau: .
• Điện áp hiệu dụng (AC): Giá trị điện áp mà chúng ta đo được (ví dụ 220V) là điện áp hiệu dụng. Nó được tính bằng (với là điện áp biên độ/cực đại).

Từ điện áp, chúng ta cũng có thể tính toán công suất là gì? (P = U × I) và tổng điện năng tiêu thụ (A = P × t), cơ sở để tính tiền điện hàng tháng.

Phân Loại Điện Áp Phổ Biến

Điện áp được chia thành 2 dạng chính là Điện áp một chiều (DC) có dòng chảy một hướng (từ pin, sạc, năng lượng mặt trời) và Điện áp xoay chiều (AC) có dòng đổi chiều liên tục (điện lưới 220V/380V). Ngoài ra, còn phân theo cấp truyền tải: Cao thế, Trung thế và Hạ thế.

Điện áp được phân loại theo nhiều cách khác nhau, nhưng phổ biến nhất là theo dạng sóng (AC/DC) và theo cấp điện áp (Cao/Trung/Hạ thế).

1. Điện áp một chiều (DC – Direct Current)

Là dòng điện chảy một hướng cố định (từ cực dương sang cực âm), có dạng sóng phẳng. Loại điện áp này thường gặp ở pin, ắc quy, adapter sạc, các thiết bị điện tử và hệ thống điện năng lượng mặt trời.

• Đặc điểm: Dạng sóng phẳng, có chiều cố định (chỉ chảy theo một hướng từ cực dương sang cực âm).
• Ứng dụng: Phổ biến trong pin, ắc quy, adapter sạc, các thiết bị điện tử (laptop, điện thoại), và các hệ thống điện năng lượng mặt trời.

2. Điện áp xoay chiều (AC – Alternating Current)

Là dòng điện đổi chiều liên tục theo một tần số nhất định (50Hz tại Việt Nam), có dạng sóng hình sin. Đây là loại điện lưới quốc gia (220V/380V) vì có ưu điểm dễ dàng thay đổi (tăng/giảm áp) bằng máy biến áp để truyền tải đi xa.

• Đặc điểm: Dạng sóng hình sin, dòng điện liên tục đổi chiều theo một tần số nhất định (tại Việt Nam là 50Hz).
• Ưu điểm: Dễ dàng thay đổi (tăng/giảm áp) bằng máy biến áp là gì?, giúp truyền tải điện đi xa hiệu quả.
• Ứng dụng: Là loại điện áp sử dụng trong lưới điện quốc gia, điện dân dụng (220V) và công nghiệp (380V).
• (Xem thêm: Dòng điện xoay chiều AC là gì?)

3. Phân loại theo cấp điện áp (Tiêu chuẩn VN)

Theo tiêu chuẩn Việt Nam, điện áp chia 3 cấp chính:

• Cao thế: Trên 66kV (hoặc 110kV) dùng để truyền tải điện Bắc-Nam.
• Trung thế: Từ 1kV đến 35kV (hoặc 66kV) dùng để phân phối đến khu vực.
• Hạ thế: Dưới 1kV, dùng trong dân dụng (220V) và công nghiệp (380V).

Việc phân chia cấp điện áp giúp quy định tiêu chuẩn an toàn và phương thức truyền tải.

• Điện cao thế là gì?: Thường có điện áp từ 66kV (hoặc 110kV) trở lên. Được sử dụng trong hệ thống truyền tải điện quốc gia (ví dụ: đường dây 500kV Bắc-Nam) để giảm tổn hao.
• Điện trung thế là gì?: Có điện áp từ 1kV đến 35kV (hoặc 66kV). Dùng để phân phối điện đến các khu dân cư, nhà máy, xí nghiệp.
• Điện hạ thế là gì?: Có điện áp dưới 1kV. Đây là cấp điện áp sử dụng trực tiếp trong dân dụng (1 pha 220V) và công nghiệp (3 pha 380V).

Để hiểu rõ sự khác biệt và vai trò của từng cấp, bạn có thể đọc bài viết chi tiết phân biệt điện trung thế, điện hạ thế và điện cao thế của chúng tôi.

4. Điện áp định mức

Là mức điện áp tối đa mà nhà sản xuất quy định cho thiết bị có thể hoạt động an toàn và ổn định (ví dụ: ổ cắm 250V, Aptomat MCB 400V). Vận hành thiết bị vượt quá điện áp định mức có thể gây hỏng hóc, cháy nổ.

Đây là giá trị điện áp tối đa mà một thiết bị được thiết kế để hoạt động an toàn và hiệu quả (ví dụ: ổ cắm 250V, Aptomat MCB 400V). Sử dụng thiết bị sai điện áp định mức có thể gây hư hỏng, cháy nổ.

Ứng Dụng Của Điện Áp Trong Thực Tế

Điện áp là chìa khóa để truyền tải điện (nâng áp lên cao thế để giảm tổn hao) và phân phối (hạ áp qua trạm biến áp). Nó còn dùng để điều khiển thiết bị (như biến tần điều khiển motor) và trong các bộ chuyển đổi AC-DC, DC-AC.

Điện áp là yếu tố then chốt trong mọi hoạt động của hệ thống điện:

1. Truyền tải và phân phối điện: Như đã nói, điện áp được nâng lên mức cao thế (ví dụ 500kV) để truyền tải đi xa, sau đó hạ áp qua các trạm biến áp (sử dụng máy biến áp 3 pha hoặc 1 pha) xuống mức trung thế và hạ thế để cung cấp cho người dùng.
2. Điều khiển thiết bị: Thay đổi điện áp là cách cơ bản để điều khiển tốc độ của motor là gì? (động cơ). Các thiết bị như biến tần là gì? hoạt động dựa trên nguyên lý thay đổi điện áp và tần số để điều khiển tốc độ động cơ một cách chính xác.
3. Điện tử công suất: Điện áp là trung tâm của các bộ chuyển đổi:
   • AC-DC (Chỉnh lưu): Có trong bộ sạc điện thoại, adapter laptop.
   • DC-AC (Nghịch lưu): Có trong bộ lưu điện (UPS) hoặc Inverter của hệ thống năng lượng mặt trời.
   • DC-DC: Có trong các mạch nguồn của thiết bị điện tử, tủ điện trạm sạc xe điện.

Câu Hỏi Thường Gặp Về Điện Áp (FAQ)

Các câu hỏi phổ biến bao gồm mức điện áp nguy hiểm (thường là trên 50V AC hoặc 120V DC), lý do Việt Nam dùng điện 220V (do tuân thủ tiêu chuẩn TCVN 7995:2009 phù hợp hạ tầng), và cách ổn định điện áp (sử dụng ổn áp hoặc UPS).

Mức điện áp bao nhiêu là nguy hiểm?

Theo các tiêu chuẩn an toàn điện, điện áp xoay chiều (AC) trên 50V và điện áp một chiều (DC) trên 120V đã được coi là nguy hiểm, có khả năng gây co giật và tử vong. Do đó, hệ thống điện luôn cần Aptomat chống giật là gì? (còn gọi là RCCB hoặc ELCB).(Xem thêm: Mức điện áp an toàn là bao nhiêu Vôn?)

Theo các tiêu chuẩn an toàn điện, điện áp xoay chiều (AC) trên 50V và điện áp một chiều (DC) trên 120V đã được coi là nguy hiểm, có khả năng gây co giật và tử vong. Để đảm bảo an toàn, các hệ thống điện luôn cần các thiết bị bảo vệ chuyên dụng như Aptomat chống giật là gì? (còn gọi là RCCB hoặc ELCB).

(Xem thêm bài viết chi tiết: Mức điện áp an toàn là bao nhiêu Vôn?)

Tại sao Việt Nam dùng điện áp 220V/50Hz?

Đây là tiêu chuẩn được áp dụng theo TCVN 7995:2009 (tương đương IEC 60038). Mức 220V/50Hz được chọn vì nó cân bằng giữa hiệu quả truyền tải (tổn hao thấp hơn 110V) và mức độ an toàn, phù hợp với hạ tầng lưới điện của Việt Nam và nhiều quốc gia châu Âu, châu Á.

Đây là tiêu chuẩn được áp dụng theo TCVN 7995:2009 (IEC 60038), phù hợp với hạ tầng lưới điện và tối ưu cho việc truyền tải, phân phối và sử dụng thiết bị tại Việt Nam, tương tự như nhiều quốc gia châu Âu và châu Á.

Làm thế nào để ổn định điện áp?

Khi điện áp lưới chập chờn (thường xuyên dao động quá ±10% so với 220V), bạn nên sử dụng ổn áp (như Lioa, Sutor) cho cả nhà hoặc cho các thiết bị lớn (điều hòa, tủ lạnh). Đối với các thiết bị điện tử nhạy cảm (máy tính, server, thiết bị y tế), nên dùng Bộ lưu điện (UPS).

Khi điện áp lưới chập chờn (dao động quá ±10% so với 220V), các thiết bị nhạy cảm (như máy tính, tủ lạnh) rất dễ hỏng. Bạn nên sử dụng ổn áp (Lioa, Sutor) hoặc Bộ lưu điện (UPS) để bảo vệ thiết bị.

Có thể đo điện áp mà không cần thiết bị không?

Tuyệt đối không. Không thể đo chính xác giá trị điện áp (Vôn) nếu không có thiết bị chuyên dụng (như VOM). Bút thử điện chỉ có thể kiểm tra xem “có điện” hay “không có điện” chứ không thể đo. Mọi hành động “thử” điện bằng tay đều bị cấm và cực kỳ nguy hiểm đến tính mạng.

Tuyệt đối không. Mọi hành động “thử” điện bằng tay đều cực kỳ nguy hiểm. Bút thử điện chỉ có thể cho biết có điện hay không, chứ không thể đo chính xác giá trị điện áp.

Kết Luận

Việc hiểu rõ điện áp là gì, cách phân loại và phương pháp đo lường là kỹ năng cơ bản đối với bất kỳ ai làm việc hoặc sử dụng điện. Nó không chỉ giúp vận hành thiết bị hiệu quả mà còn là yếu tố quan trọng nhất để đảm bảo an toàn cho bản thân và hệ thống.

Nếu bạn cần tư vấn, kiểm tra hoặc đánh giá hệ thống điện cho doanh nghiệp của mình, KTH Electric cung cấp các dịch vụ bảo trì hệ thống điện và thí nghiệm điện chuyên nghiệp, đảm bảo hệ thống của bạn hoạt động ở mức an toàn và hiệu suất cao nhất.
