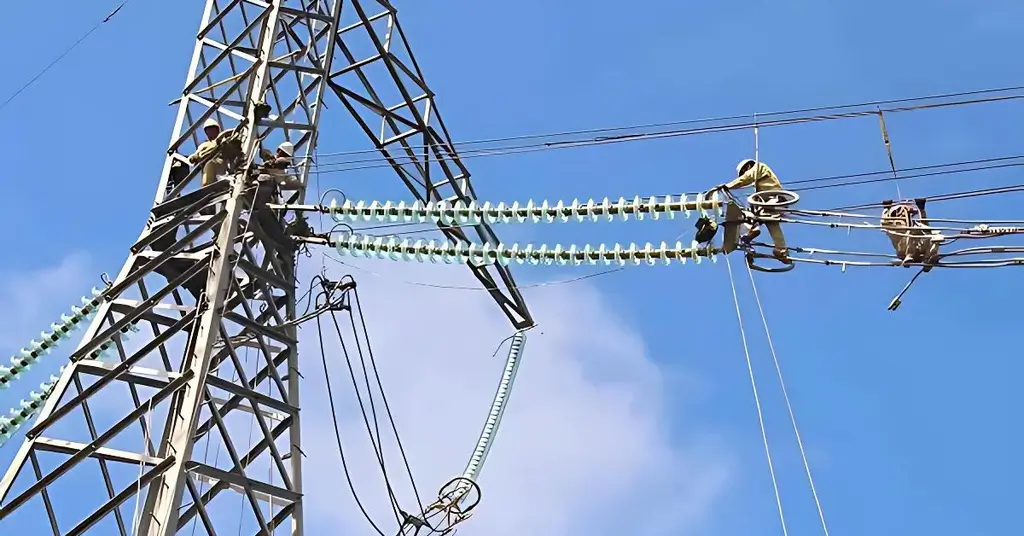

Điện cao thế là gì? Phân loại & Tiêu chuẩn an toàn

Điện cao thế là thuật ngữ dùng để chỉ các dòng điện có mức điện áp rất cao, theo quy định tại Việt Nam là từ 35kV (35.000 Volt) trở lên. Đây được xem là “xương sống” của hệ thống truyền tải điện quốc gia, giữ vai trò then chốt trong việc đưa năng lượng từ các nhà máy điện đi xa hàng trăm, hàng nghìn km.

Mục đích chính của điện cao thế là để giảm tổn thất điện năng trên đường dây. Nó khác biệt hoàn toàn so với điện trung thế (dùng để phân phối điện đến các khu vực) và điện hạ thế (dưới 1kV, sử dụng cho thiết bị sinh hoạt và công nghiệp nhẹ).

Các cấp điện áp cao thế tại Việt Nam

Tại Việt Nam, lưới điện cao thế truyền tải được phân thành 3 cấp điện áp phổ biến: 110kV (truyền tải trong tỉnh/thành phố), 220kV (truyền tải liên tỉnh/khu vực), và 500kV (hệ thống truyền tải quốc gia – Siêu cao áp).

Theo Tiêu chuẩn Việt Nam (TCVN), lưới điện cao thế truyền tải được phân thành các cấp điện áp phổ biến:

• 110kV: Truyền tải điện trong phạm vi tỉnh, thành phố, kết nối các trạm biến áp khu vực.
• 220kV: Truyền tải điện liên tỉnh, kết nối các khu vực trong một miền.
• 500kV: Hệ thống truyền tải quốc gia (Siêu cao áp), ví dụ như đường dây 500kV Bắc-Nam, thống nhất hệ thống điện ba miền.

Để tìm hiểu sâu hơn, bạn có thể xem bài viết chi tiết về các cấp điện áp lưới điện truyền tải Việt Nam.

Đặc điểm kỹ thuật của điện cao thế

Điện cao thế có 5 đặc điểm kỹ thuật chính: 1. Truyền tải đường dài; 2. Nguy cơ phóng điện hồ quang trong không khí, cực kỳ nguy hiểm; 3. Sử dụng dây dẫn trần (không bọc cách điện); 4. Lắp đặt trên cột điện rất cao (từ 18m trở lên); 5. Bắt buộc phải kết nối qua trạm biến áp để hạ áp.

Điện cao thế có những đặc điểm kỹ thuật riêng biệt để phục vụ cho việc truyền tải:

1. Truyền tải đường dài: Đây là ứng dụng chính và quan trọng nhất.
2. Nguy cơ phóng điện: Điện áp cực cao có khả năng “phóng” qua không khí nếu vi phạm khoảng cách an toàn, tạo ra hồ quang điện. Đây là hiện tượng phóng điện cục bộ ở quy mô lớn, gây nguy hiểm chết người.
3. Dây dẫn trần: Thường sử dụng dây trần (không bọc cách điện) để giảm trọng lượng và chi phí, phổ biến là dây nhôm lõi thép (ACSR).
4. Cột điện cao: Được lắp đặt trên các cột thép hoặc bê tông ly tâm, chiều cao thường từ 18m trở lên để đảm bảo khoảng cách an toàn.
5. Kết nối qua trạm biến áp: Điện cao thế không thể sử dụng trực tiếp. Nó phải đi qua các trạm biến áp để hạ áp. Tại đây, các máy biến áp (thường là máy biến áp 3 pha công suất lớn) sẽ hạ điện áp xuống cấp trung thế (ví dụ: từ 110kV xuống 22kV).

Vai trò và ứng dụng của điện cao thế

Vai trò chính của điện cao thế là truyền tải điện đi xa với hiệu quả kinh tế cao nhất. Ứng dụng quan trọng nhất là giảm tổn thất điện năng trên đường dây và kết nối tất cả các nguồn điện lớn trên toàn quốc, đảm bảo an ninh năng lượng.

Vai trò của điện cao thế gắn liền với bài toán hiệu quả kinh tế trong ngành điện.

Giảm tổn thất điện năng (Nguyên lý chính)

Nguyên lý là tăng điện áp (U) lên rất cao để giảm cường độ dòng điện (I) xuống rất thấp. Theo công thức P_hp = I² × R, khi (I) giảm, công suất hao phí (P_hp) sẽ giảm theo bình phương, tiết kiệm năng lượng tối đa.

Đây là lý do cốt lõi cho sự tồn tại của điện cao thế. Công suất hao phí () trên đường dây được tính bằng công thức: P_hp = I² × R.

Trong đó:

• là cường độ dòng điện (Ampe).
• là điện trở của đường dây (phụ thuộc điện trở suất của vật liệu).

Để truyền tải cùng một mức công suất (), các nhà máy điện sẽ tăng điện áp (U) lên rất cao (cao thế) để giảm cường độ dòng điện (I) xuống mức rất thấp. Khi giảm, sẽ giảm theo cấp số nhân, giúp giảm công suất hao phí (tức điện năng tiêu thụ vô ích) do tỏa nhiệt trên dây dẫn, tiết kiệm hàng chục phần trăm năng lượng.

Kết nối hệ thống điện quốc gia

Điện cao thế tạo thành một mạng lưới liên kết tất cả các nguồn điện lớn (thủy điện, nhiệt điện…) trên toàn quốc, giúp điều phối điện lực một cách linh hoạt từ nơi thừa đến nơi thiếu, đảm bảo an ninh năng lượng quốc gia.

Điện cao thế tạo thành một mạng lưới liên kết tất cả các nguồn điện lớn trên toàn quốc, đảm bảo an ninh năng lượng. Nó giúp điều phối điện lực từ nơi thừa (như nhà máy thủy điện vào mùa mưa) đến nơi thiếu (các thành phố lớn, khu công nghiệp).

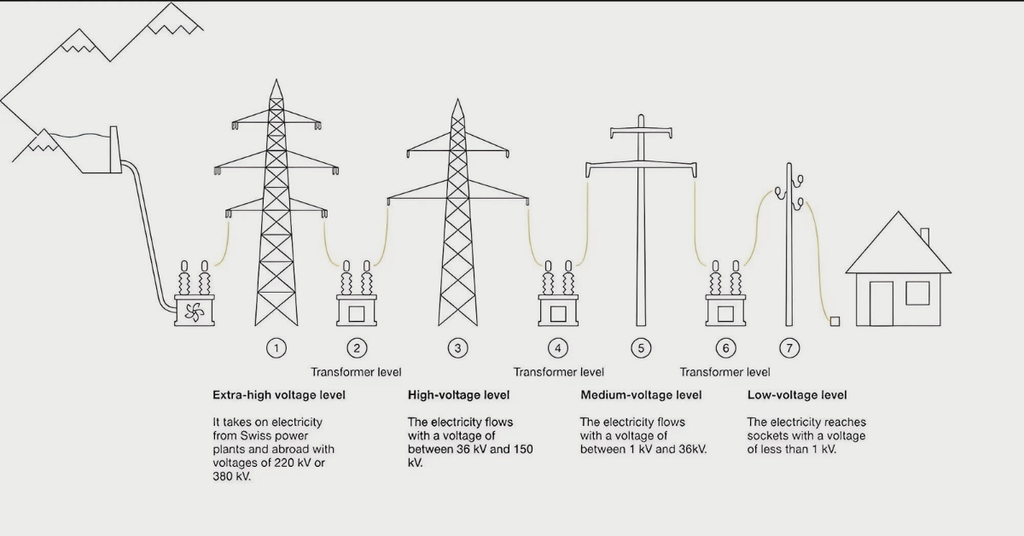

Phân biệt điện cao thế, trung thế và hạ thế

Sự khác biệt cơ bản: Điện cao thế (từ 35kV trở lên) dùng để truyền tải xa; Điện trung thế (1kV – 35kV) dùng để phân phối điện đến khu vực; và Điện hạ thế (dưới 1kV) dùng cho sinh hoạt và sản xuất. Chúng khác nhau về điện áp, ứng dụng, và mức độ nguy hiểm.

Để có cái nhìn tổng quan và tránh nhầm lẫn, việc phân biệt ba cấp điện áp này là rất quan trọng. Bạn có thể xem bài viết chi tiết so sánh điện cao thế, trung thế và hạ thế của chúng tôi, hoặc tham khảo bảng tóm tắt nhanh dưới đây:

Khoảng cách an toàn điện cao thế

An toàn điện cao thế là yêu cầu bắt buộc, phải tuân thủ nghiêm ngặt “Hành lang an toàn lưới điện cao áp”. Đặc biệt, “khoảng cách an toàn phóng điện” là khoảng cách tối thiểu mà người không có bảo hộ được phép tiếp cận (ví dụ: tối thiểu 1.5m với 35kV, 4.5m với 500kV).

An toàn là yếu tố bắt buộc khi làm việc hoặc sinh sống gần đường dây cao thế. Do khả năng phóng điện, chúng ta phải tuân thủ nghiêm ngặt Hành lang an toàn lưới điện cao áp theo quy định.

Quy định về khoảng cách an toàn

Khoảng cách an toàn phóng điện tối thiểu theo quy định (ví dụ: Nghị định 106/2005/NĐ-CP) tăng dần theo cấp điện áp. Cụ thể: Đến 35kV (Tối thiểu 1.5m); 110kV (Tối thiểu 1.5 – 2.0m); 220kV (Tối thiểu 2.5 – 3.0m); 500kV (Tối thiểu 4.5m).

Các quy định (như Nghị định 106/2005/NĐ-CP) đặt ra các khoảng cách tối thiểu để đảm bảo an toàn, tùy thuộc vào cấp điện áp và khu vực. Quan trọng nhất là khoảng cách an toàn phóng điện, đây là khoảng cách tối thiểu mà một người không có thiết bị bảo hộ được phép tiếp cận dây dẫn:

• Đến 35kV: Tối thiểu 1.5 mét
• 110kV: Tối thiểu 1.5 – 2.0 mét
• 220kV: Tối thiểu 2.5 – 3.0 mét
• 500kV: Tối thiểu 4.5 mét

Vi phạm các khoảng cách này có thể dẫn đến tai nạn thảm khốc mà không cần tiếp xúc trực tiếp.

An toàn trong vận hành và bảo trì

Việc bảo trì đường dây và trạm biến áp là bắt buộc, đòi hỏi chuyên môn cao, tuân thủ nghiêm ngặt các quy định về bảo dưỡng và PCCC. Để phát hiện rủi ro sớm, các kỹ sư thường dùng dịch vụ chuyên nghiệp như scan nhiệt hoặc đo phóng điện cục bộ.

Việc kiểm tra, bảo trì đường dây và trạm biến áp là công việc bắt buộc, đòi hỏi chuyên môn. Quy định bảo dưỡng trạm biến áp phải được tuân thủ nghiêm ngặt, bao gồm cả các tiêu chuẩn về PCCC trạm biến áp.

Để phát hiện sớm rủi ro, các kỹ sư thường sử dụng các dịch vụ thí nghiệm điện chuyên nghiệp, ví dụ:

• Dịch vụ scan nhiệt tủ điện (Thermal Scan): Phát hiện các điểm tiếp xúc phát nhiệt bất thường.
• Đo phóng điện cục bộ (Partial Discharge): Đánh giá sớm các nguy cơ hỏng hóc cách điện.

Kết luận

Điện cao thế là một thành phần không thể thiếu của thế giới hiện đại, giúp truyền tải năng lượng hiệu quả trên quy mô lớn. Tuy nhiên, nó luôn đi kèm với những yêu cầu nghiêm ngặt về kỹ thuật và an toàn.

Nếu bạn cần tư vấn về các giải pháp kỹ thuật điện, dịch vụ bảo trì hệ thống điện hoặc tìm hiểu thêm, hãy duyệt qua chuyên mục Kiến Thức của KTH Electric để đọc thêm nhiều bài viết chuyên ngành giá trị.
