Điện trở là gì? Cách đọc, Tính công suất & Kiểm tra chuẩn 2026

Đăng vào bởi Đỗ Tấn Tuấn
Kỹ sư điện KTH Electric đang kiểm tra bo mạch bị cháy do chọn sai công suất điện trở.
90% lỗi hỏng mạch đến từ việc chủ quan khi chọn điện trở. (Nguồn: KTH Electric)

Điện trở (Resistor) là gì?

Điện trở là linh kiện điện tử thụ động có chức năng chính là cản trở dòng điện. Nó đóng vai trò như “van điều áp” giúp giới hạn cường độ dòng điện, chia điện áp và bảo vệ các linh kiện đắt tiền khác.

“Tại sao 90% mạch điện hỏng do thiếu hiểu biết về linh kiện này? Trong suốt 20 năm làm nghề tại KTH Electric, tôi đã thấy hàng nghìn bo mạch cháy đen chỉ vì kỹ thuật viên chọn sai một con trở trị giá vài trăm đồng.”

1. Bản chất vật lý: Điện trở thực sự làm gì?

Nếu ví dòng điện như dòng nước chảy trong ống, thì điện trở chính là đoạn ống bị thắt hẹp lại.

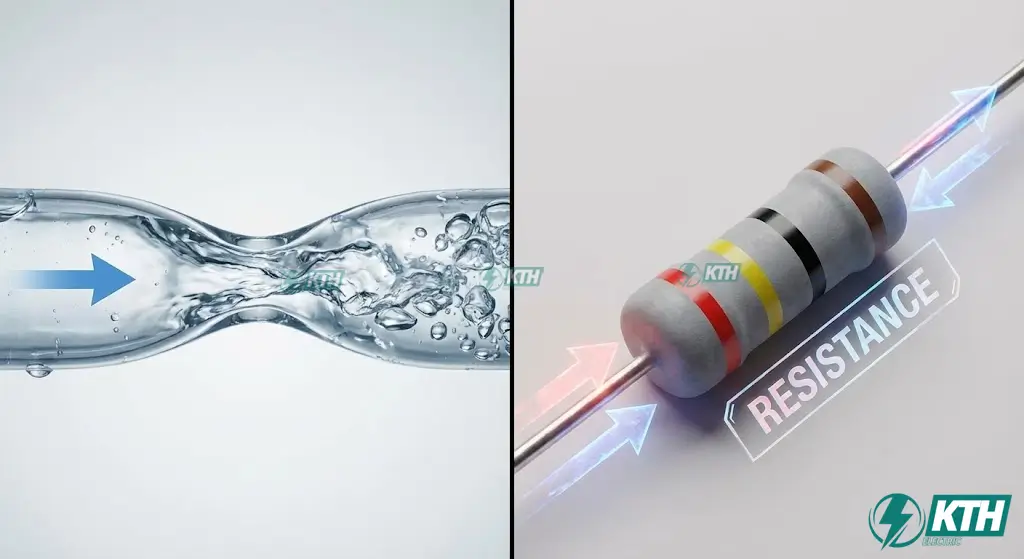

So sánh dòng điện và dòng nước để giải thích nguyên lý hoạt động cản trở dòng điện của điện trở.

Hình 1: Mô phỏng điện trở giống như đoạn ống nước bị bóp nghẹt (Nguồn: KTH Electric)
  • [cite_start]💧 Dòng điện (I): Tương ứng với lưu lượng nước chảy[cite: 3]. (Xem thêm: Dòng điện xoay chiều là gì?)
  • [cite_start]⚡ Hiệu điện thế (U): Tương ứng với áp lực nước[cite: 3]. (Xem thêm: Điện áp là gì?)
  • [cite_start]🛑 Điện trở (R): Độ hẹp của ống[cite: 3]. Ống càng hẹp, nước chảy càng khó.

Tại sao dây đồng dẫn điện tốt hơn dây nhôm? (Điện trở suất)

Khả năng cản trở dòng điện phụ thuộc vào vật liệu làm nên nó, hay còn gọi là Điện trở suất. [cite_start]Công thức tính điện trở của một vật dẫn điện là[cite: 2]:

    \[R = \rho \cdot \frac{L}{S}\]

  • \rho (Rho): Điện trở suất (đặc trưng cho vật liệu). Vàng, Bạc, Đồng có \rho nhỏ nên dẫn điện tốt.
  • L: Chiều dài dây dẫn (dây càng dài, trở càng lớn).
  • S: Tiết diện dây (dây càng to, trở càng nhỏ – giống như đường rộng thì xe chạy nhanh).

2. Định Luật Ohm – “Kim chỉ nam” của dân kỹ thuật

Để sửa chữa được thiết bị điện hay tính toán công suất, bạn buộc phải thuộc lòng định luật này. [cite_start]Đây là nền tảng của mọi tính toán mạch điện[cite: 38].

Ms. Thanh Tâm - KTH Electric

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay
Zalo
Chat tư vấn qua Zalo Official

    \[I = \frac{U}{R}\]

(Cường độ dòng điện tỉ lệ thuận với Hiệu điện thế và tỉ lệ nghịch với Điện trở)

3. Phân loại Điện trở: Kinh nghiệm chọn đúng loại

Không phải điện trở nào cũng giống nhau. [cite_start]Với kinh nghiệm thi công các hệ thống tủ điện trung thế và mạch điện tử, tôi chia sẻ bảng phân loại thực chiến sau[cite: 4, 39]:

Loại (Entity) Đặc điểm (Attribute) Lời khuyên sử dụng (Expert Tips)
Điện trở than (Carbon) Vỏ màu vàng nhạt/nâu đất. Rẻ tiền. Dùng cho mạch dân dụng thông thường. Không dùng cho mạch âm thanh (Audio) vì gây nhiễu.
Điện trở màng kim loại (Metal Film) Vỏ màu xanh dương. Chân cắm sáng bóng. Độ chính xác cao. Bắt buộc dùng cho các Sensor cảm biến và mạch đo lường chính xác.
Điện trở công suất (Wirewound) Vỏ sứ trắng hình hộp. Ghi rõ 5W, 10W… Chịu dòng lớn. Thường dùng trong mạch nguồn, mạch khởi động hoặc làm tải giả kiểm tra máy biến áp.
Điện trở dán (SMD) Hạt nhỏ xíu màu đen trên mainboard. Dùng trong thiết bị điện tử hiện đại (điện thoại, laptop). Cần kỹ năng hàn khò để thay thế.

4. Hướng dẫn đọc giá trị & Bí kíp chọn công suất

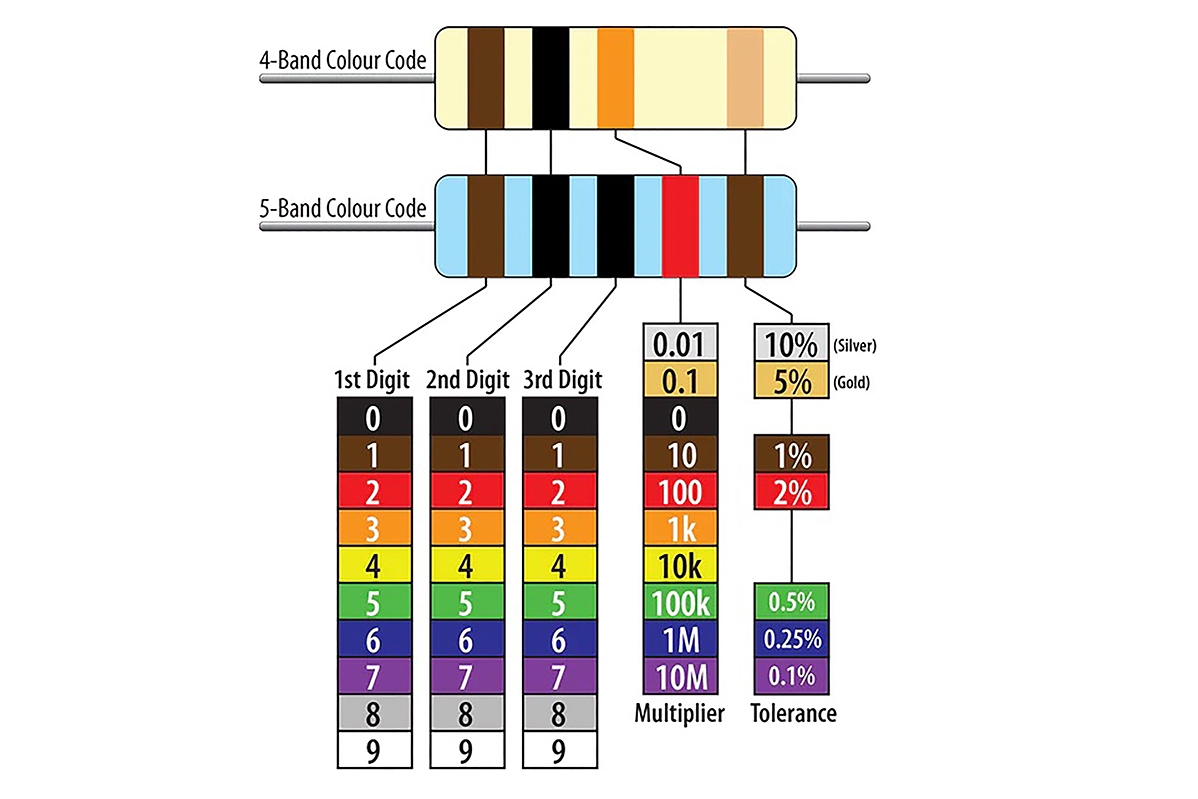

A. Đọc vạch màu (Color Code)

Mẹo nhớ nhanh “thần thánh”: Đen 0, Nâu 1, Đỏ 2, Cam 3, Vàng 4, Lục 5, Lam 6, Tím 7, Xám 8, Trắng 9.

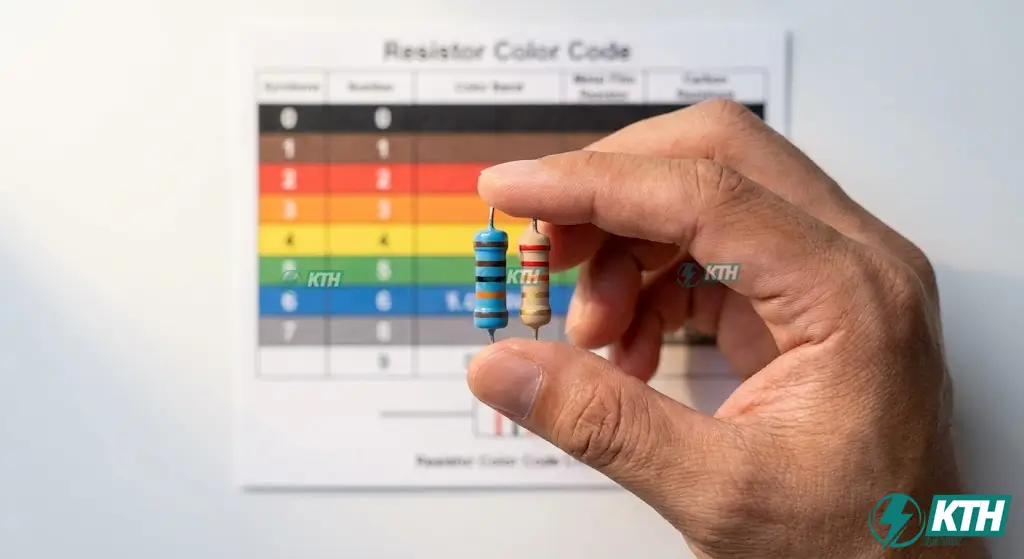

Hướng dẫn cách đọc vòng màu điện trở 4 vạch và 5 vạch chuẩn quốc tế 2024.

Hình 2: Bảng tra cứu nhanh mã màu điện trở (Lưu ảnh này về máy để dùng ngay!)
  • 4 Vạch màu: Vạch 1 (Hàng chục) – Vạch 2 (Hàng đơn vị) – Vạch 3 (Số số 0 thêm vào).
  • Ví dụ thực tế: Nâu (1) – Đen (0) – Cam (3 số 0) = 10,000 Ohm = 10 kΩ.

B. Đọc mã SMD (Điện trở dán)

  • Mã 103: 10 \times 10^3 = 10,000 \Omega = 10 k\Omega.
  • Mã 4R7: Chữ “R” thay thế cho dấu phẩy thập phân → 4.7 Ω. (Lưu ý kỹ cái này kẻo nhầm thành 47 Ohm).

C. Chọn công suất: “Bí mật” để mạch bền 10 năm

Kích thước điện trở quyết định công suất chịu đựng (P = I^2 \times R). Nếu chọn sai, điện trở sẽ bốc khói đen sì ngay lập tức.

[cite_start]🔥 Nguyên tắc vàng KTH Electric (Unique Attribute): Hãy luôn chọn điện trở có công suất danh định gấp đôi (x2) công suất tính toán thực tế[cite: 16].

Ví dụ: Bạn tính ra mạch tiêu thụ 0.5W, hãy mua trở 1W hoặc 2W. Đừng bao giờ mua trở 0.5W vì nó sẽ chạy rất nóng và nhanh “già”, gây sai số theo thời gian. Nguyên tắc này cũng áp dụng khi chọn Aptomat theo công suất.

5. Quy trình đo kiểm & “Bắt bệnh” (Troubleshooting)

Là kỹ sư chuyên nghiệp, bạn không được phép đoán mò. [cite_start]Dưới đây là quy trình đo kiểm chuẩn dùng trong bảo trì thí nghiệm điện[cite: 41]:

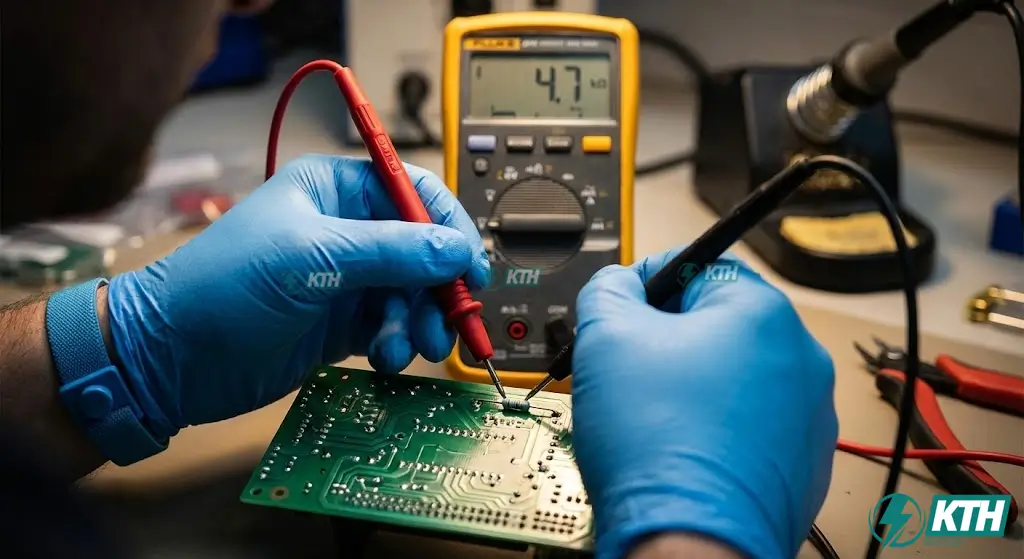

Cách dùng đồng hồ vạn năng (VOM) đo kiểm tra điện trở sống hay chết trên mạch in.
Quy trình đo nguội: Luôn cô lập chân linh kiện và xả tụ trước khi đo để bảo vệ đồng hồ.

⚠️ CẢNH BÁO AN TOÀN ĐIỆN (YMYL):

  1. Tuyệt đối không đo Ohm khi mạch đang có điện (Live circuit). Đồng hồ VOM sẽ hỏng ngay lập tức!
  2. Phải xả hết tụ điện trước khi đo. Tụ điện tích áp cao (300V-400V) có thể giật chết người hoặc phá hủy đồng hồ đo. Hãy dùng bóng đèn dây tóc để xả áp an toàn. (Tham khảo quy trình Giám sát an toàn điện).

Các bước thực hiện (Process):

  1. Cô lập: Nhả một chân điện trở ra khỏi mạch in (để tránh đo nhầm nội trở của linh kiện khác song song).
  2. Đo đạc: Dùng đồng hồ VOM hoặc thiết bị đo điện trở cách điện (nếu cần kiểm tra rò rỉ).
  3. Chẩn đoán bệnh:
    • ✅ Sống (Good): Kim lên đúng trị số vạch màu.
    • ❌ Đứt (Open): Kim không lên (Hiển thị OL hoặc vô cùng). Đây là lỗi phổ biến nhất.
    • ⚠️ Tăng trị số (Drift): Trở 10k đo được 15k-20k. Thường gặp ở trở than lâu năm, gây sai lệch điện áp phân cực, làm méo tiếng (trong Audio) hoặc sụt áp nguồn.
    • 🔥 Cháy đen: Do quá dòng. Lưu ý quan trọng: Khi trở cháy, linh kiện phía sau (như sò công suất, IC) thường đã bị chập. Hãy kiểm tra kỹ mạch đằng sau trước khi thay trở mới!

6. Mắc nối tiếp và Song song – Khi nào dùng?

Trong các tình huống khẩn cấp khi đi bảo trì điện nhà xưởng mà không có linh kiện đúng trị số, hãy nhớ kỹ thuật ghép trở này:

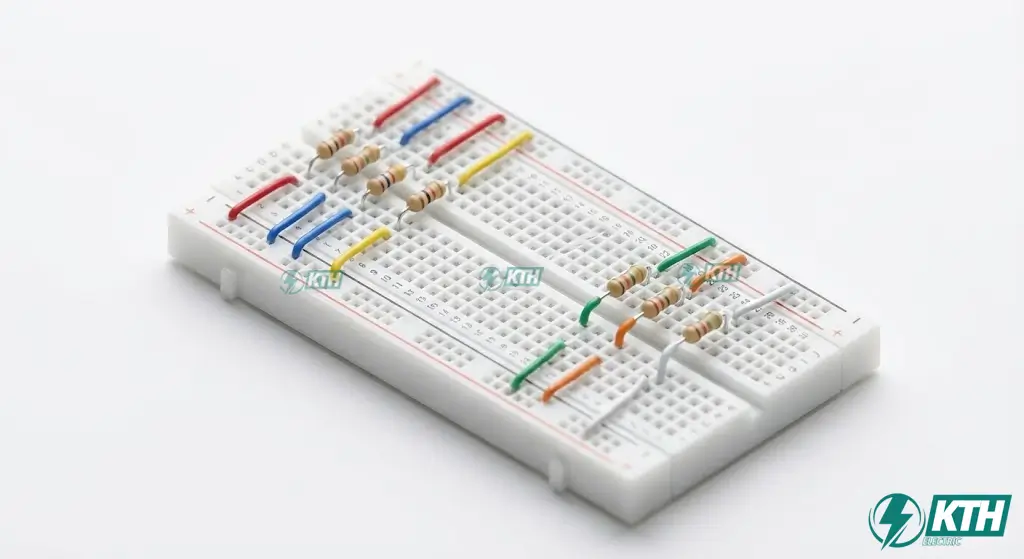

Sơ đồ mạch điện trở mắc nối tiếp và mắc song song trên test board thực tế.
Phân biệt cách mắc nối tiếp (tăng trở kháng) và mắc song song (tăng công suất chịu đựng).

A. Mắc nối tiếp (Series)

Công thức:

    \[R_{tổng} = R_1 + R_2\]

👉 Ứng dụng: Dùng để tăng tổng trở hoặc chia nhỏ áp lực điện thế (Mạch phân áp).

B. Mắc song song (Parallel)

Công thức:

    \[\frac{1}{R_{tổng}} = \frac{1}{R_1} + \frac{1}{R_2}\]

👉 Ứng dụng: Dùng để tăng công suất chịu đựng. Ví dụ: 2 con trở 100Ω/1W mắc song song sẽ thành 1 cụm trở 50Ω/2W.

7. Câu hỏi thường gặp về Điện trở (FAQ)

Dưới đây là các câu hỏi tôi thường xuyên nhận được từ các học viên và khách hàng.

Điện trở có phân cực (Âm/Dương) không?

Không (Boolean). Điện trở là linh kiện thụ động không phân cực. Bạn có thể đấu đầu nào cũng được, dòng điện có thể chạy qua nó theo cả hai chiều mà không ảnh hưởng đến hoạt động của mạch.

Tại sao điện trở bị nóng khi hoạt động?

Đây là hiện tượng bình thường do tác dụng nhiệt của dòng điện (Định luật Joule-Lenz). Điện năng bị cản trở sẽ chuyển hóa thành nhiệt năng. Tuy nhiên, nếu điện trở quá nóng, bốc khói hoặc đổi màu vỏ, nghĩa là bạn đang chọn công suất quá nhỏ so với thực tế. Hãy thay thế bằng loại có công suất lớn hơn (Watt cao hơn).

Ký hiệu 10K, 4K7, 10R trên thân điện trở nghĩa là gì?

Đây là cách ghi tắt chuẩn quốc tế (BS 1852) để tránh việc dấu chấm/phẩy bị mờ theo thời gian:

• 10K: 10.000 Ohm (10 kΩ).

• 4K7: 4.7 kΩ (4700 Ohm). Chữ “K” được đặt vào vị trí dấu phẩy thập phân.

• 10R: 10 Ohm (Chữ “R” đại diện cho đơn vị Ohm).
