Dòng Điện Xoay Chiều (AC) là gì? Cấu tạo, Nguyên lý & So sánh AC/DC

Dòng điện xoay chiều (AC – Alternating Current) là khái niệm nền tảng của ngành kỹ thuật điện hiện đại. Khác với dòng điện một chiều (DC) chỉ chảy theo một hướng cố định, dòng điện xoay chiều có chiều và cường độ biến thiên tuần hoàn theo thời gian.

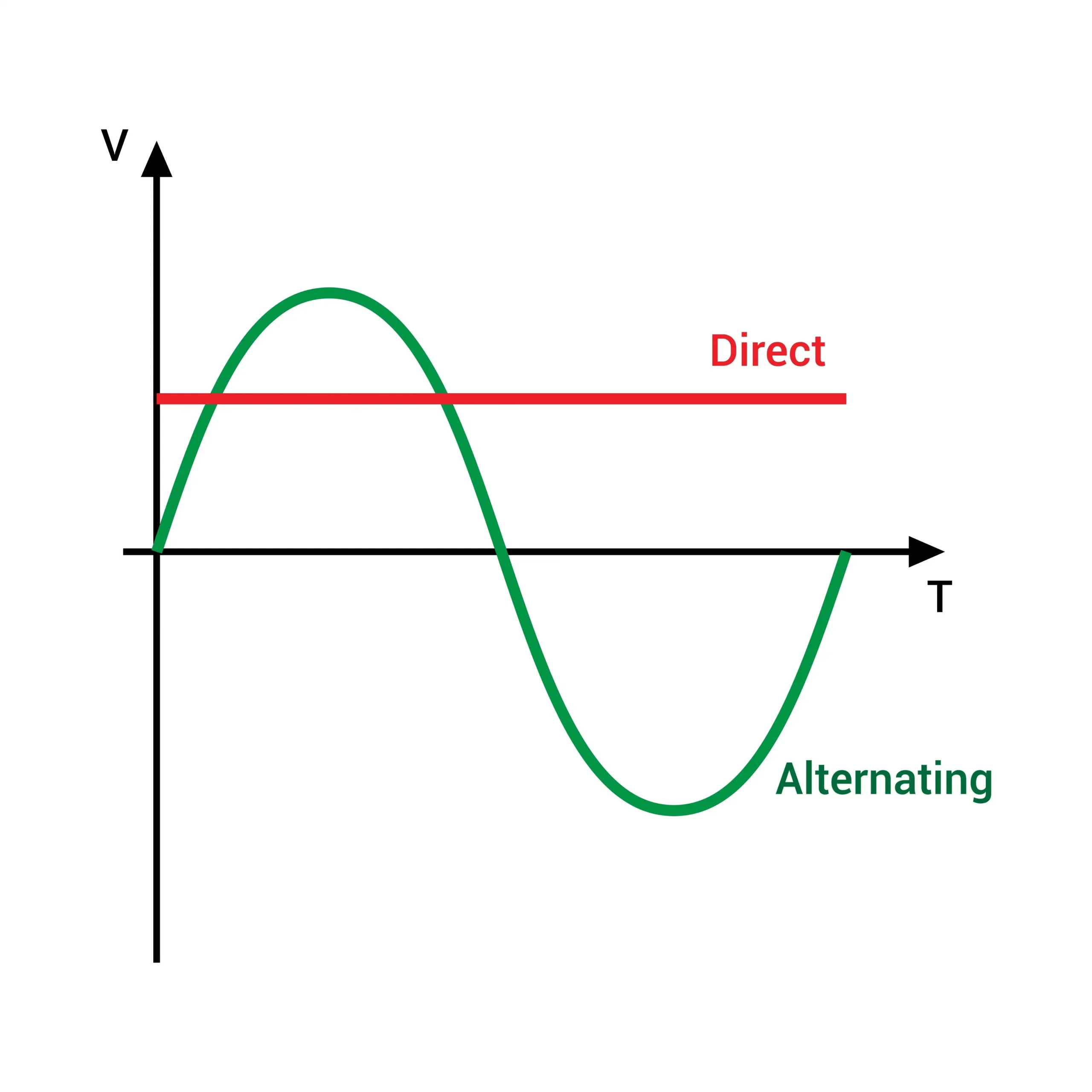

Chu kỳ biến thiên này thường theo dạng sóng hình sin với tần số (frequency) phổ biến là 50Hz (tại Việt Nam và châu Âu) hoặc 60Hz (tại Mỹ). Đây chính là dòng điện đang vận hành trong hầu hết hệ thống lưới điện quốc gia và các thiết bị gia dụng của chúng ta.

Định nghĩa Kỹ thuật và Các Đại lượng Đặc trưng

Dòng điện xoay chiều (AC) là dòng điện có giá trị tức thời biến thiên điều hòa theo thời gian, tuân theo công thức: . Đại lượng đặc trưng quan trọng nhất là giá trị hiệu dụng, với Cường độ hiệu dụng và Điện áp hiệu dụng (ví dụ: 220V).

Về mặt kỹ thuật, dòng điện xoay chiều là dòng điện có giá trị tức thời biến thiên điều hòa theo thời gian, được mô tả bằng công thức:

Trong đó:

• : Giá trị cường độ dòng điện tức thời tại thời điểm .
• : Biên độ của dòng điện (giá trị cực đại).
• : Tần số góc, liên hệ với tần số qua công thức . (Với , thì ).
• : Pha ban đầu của dòng điện.

Các đại lượng quan trọng không phải là giá trị tức thời, mà là giá trị hiệu dụng:

• Cường độ hiệu dụng (I): . Đây là giá trị mà ampe kế xoay chiều đo được.
• Điện áp hiệu dụng (U): . Đây là giá trị 220V mà chúng ta thường gọi. Điện áp hiệu dụng quyết định mức độ mạnh yếu của dòng điện.

Giá trị hiệu dụng của dòng điện xoay chiều tương đương với giá trị của dòng điện một chiều khi chúng cùng tạo ra một công suất tỏa nhiệt trên cùng một điện trở .

Cách Thức Hoạt Động và Tạo Ra Dòng Điện Xoay Chiều

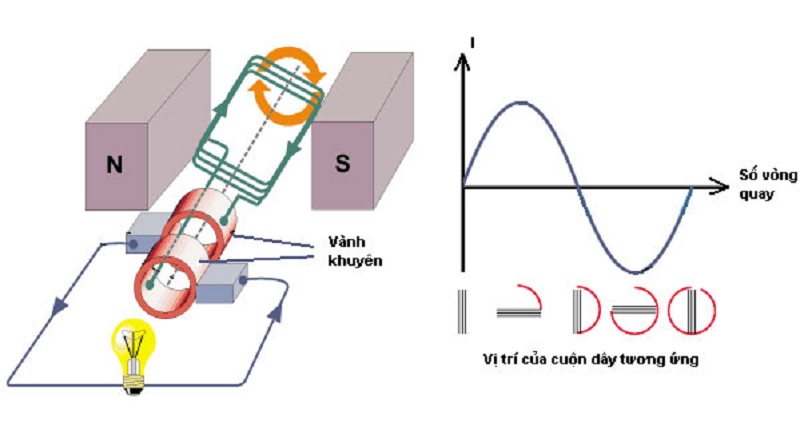

Nguyên lý cốt lõi là hiện tượng cảm ứng điện từ Faraday. Dòng điện AC được tạo ra khi từ thông qua một cuộn dây kín biến thiên (thường bằng cách quay nam châm), sinh ra một suất điện động cảm ứng. Đây là cách máy phát điện biến cơ năng thành điện năng.

Nguyên lý cốt lõi để tạo ra dòng điện AC dựa trên hiện tượng cảm ứng điện từ Faraday: khi từ thông qua một vòng dây kín biến thiên, trong vòng dây sẽ xuất hiện một suất điện động cảm ứng (tức là tạo ra điện áp).

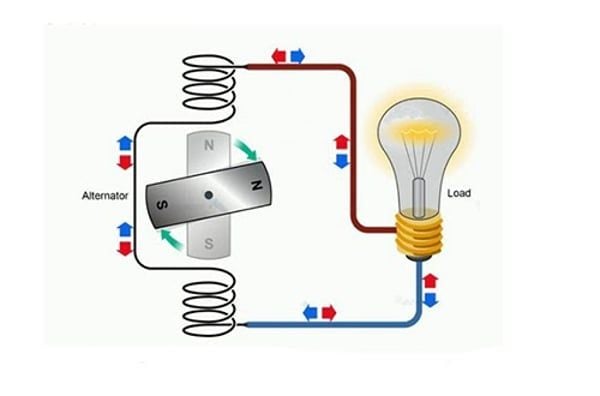

Cấu tạo máy phát điện AC

Một máy phát điện AC cơ bản gồm hai bộ phận chính: Rotor (Phần quay), là nam châm tạo ra từ trường biến thiên, và Stator (Phần tĩnh), là các cuộn dây cố định nơi suất điện động được cảm ứng và sinh ra dòng điện.

Một máy phát điện xoay chiều cơ bản gồm hai bộ phận chính:

1. Rotor (Phần quay): Thường là một nam châm (vĩnh cửu hoặc nam châm điện) quay để tạo ra một từ trường biến thiên.
2. Stator (Phần tĩnh): Gồm các cuộn dây dẫn được đặt cố định. Khi rotor quay, từ trường biến thiên của nó sẽ quét qua các cuộn dây của stator, sinh ra suất điện động cảm ứng và tạo ra dòng điện xoay chiều cung cấp cho điện công nghiệp và sinh hoạt.

Hoạt động này biến đổi cơ năng (sự quay của rotor, có thể từ tua-bin nước, tua-bin gió, động cơ nổ) thành điện năng.

Vai Trò Của Dòng Điện Xoay Chiều Trong Cuộc Sống

AC là trụ cột của hệ thống điện hiện đại với ba vai trò chính: truyền tải điện năng đi xa với tổn hao thấp (nhờ máy biến áp), vận hành các động cơ gia dụng và công nghiệp một cách hiệu quả, và tích hợp năng lượng tái tạo (như gió, mặt trời) vào lưới điện quốc gia.

AC là trụ cột của nền văn minh hiện đại nhờ khả năng ứng dụng linh hoạt của nó.

1. Truyền tải điện năng đi xa

Đây là ưu điểm lớn nhất của AC. Bằng cách sử dụng máy biến áp, điện áp được tăng lên mức siêu cao thế (ví dụ: 500kV) để giảm dòng điện (I), qua đó giảm tổn hao năng lượng () xuống mức tối thiểu khi truyền tải đi xa.

Đây là ưu điểm vượt trội nhất của AC. Để giảm tổn hao năng lượng () khi truyền tải, ngành điện lực cần giảm cường độ dòng điện (I) xuống mức thấp nhất. Muốn vậy, họ phải tăng điện áp (U) lên rất cao.

Dòng điện AC cho phép thực hiện điều này một cách dễ dàng thông qua máy biến áp.

• Tại nhà máy điện: Điện áp được tăng lên mức cao thế và siêu cao thế (ví dụ 110kV, 220kV, 500kV) để truyền đi xa, tuân theo các cấp điện áp lưới điện truyền tải Việt Nam.
• Tại nơi tiêu thụ: Các trạm biến áp khu vực và dân cư sẽ hạ áp xuống mức chuẩn (ví dụ 220V/380V) để đưa vào hệ thống điện hạ thế phục vụ sinh hoạt và sản xuất.

2. Vận hành thiết bị gia dụng và công nghiệp

Hầu hết các động cơ, từ tủ lạnh, máy giặt đến máy móc công nghiệp nặng, đều sử dụng động cơ xoay chiều. Lý do là vì động cơ AC (đặc biệt là động cơ không đồng bộ) có cấu tạo đơn giản, bền bỉ, hiệu quả cao và chi phí bảo dưỡng thấp.

Hầu hết các thiết bị từ gia dụng (tủ lạnh, máy giặt, điều hòa, quạt) đến máy móc công nghiệp hạng nặng đều sử dụng động cơ xoay chiều. Các động cơ AC (đặc biệt là động cơ không đồng bộ) có cấu tạo đơn giản, bền bỉ, hoạt động hiệu quả và chi phí bảo dưỡng thấp. Các tủ điện và contactor (khởi động từ) là trái tim của các hệ thống này trong nhà xưởng.

3. Tích hợp năng lượng tái tạo

Năng lượng tái tạo (như pin mặt trời) thường tạo ra dòng DC. Để hòa vào lưới điện quốc gia (là lưới AC), chúng ta cần dùng bộ biến tần (Inverter). Thiết bị này sẽ chuyển đổi dòng DC thành dòng AC có cùng tần số (50Hz) và cùng pha với lưới điện.

Các nguồn năng lượng tái tạo như năng lượng gió hay năng lượng mặt trời thường tạo ra dòng điện DC (từ pin mặt trời) hoặc AC không ổn định. Bộ biến tần (Inverter) sẽ chuyển đổi dòng DC này thành dòng AC có cùng tần số và pha với lưới điện quốc gia để hòa lưới, cung cấp năng lượng sạch cho hệ thống.

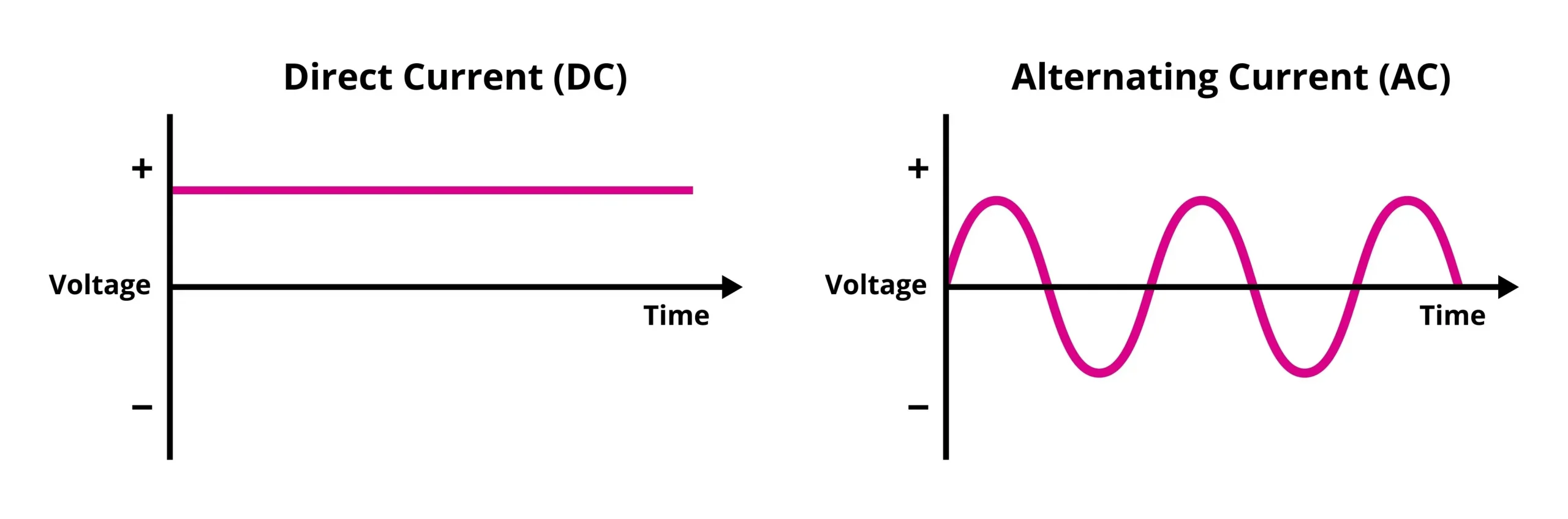

So Sánh Dòng Điện Xoay Chiều (AC) và Dòng Điện Một Chiều (DC)

Điểm khác biệt chính: AC (Xoay chiều) đổi hướng liên tục (tần số 50/60Hz), dễ dàng truyền tải đi xa, dùng cho lưới điện và động cơ lớn. DC (Một chiều) chảy một hướng cố định (tần số 0Hz), dễ lưu trữ trong pin, dùng cho thiết bị điện tử và xe điện.

Cả AC và DC đều có vai trò không thể thay thế. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Nói đơn giản: AC dùng để truyền tải và phân phối điện năng quy mô lớn, DC dùng cho các thiết bị điện tử và lưu trữ năng lượng.

Lưu Ý Quan Trọng Khi Sử Dụng Dòng Điện Xoay Chiều

An toàn là ưu tiên hàng đầu. Luôn sử dụng các thiết bị bảo vệ chuyên dụng như Aptomat (CB), Aptomat chống giật (RCBO) và nối đất an toàn. Tuyệt đối không chạm vào các bộ phận mang điện và phải bảo dưỡng hệ thống điện định kỳ.

Dòng điện AC cực kỳ hữu ích nhưng cũng tiềm ẩn nguy hiểm chết người nếu không cẩn trọng.

1. An toàn là trên hết

Luôn sử dụng các thiết bị bảo vệ như Aptomat (CB), cầu chì, và Aptomat chống giật (RCBO/ELCB) để ngắt mạch khi có sự cố. Đảm bảo nối đất thiết bị đúng kỹ thuật và không bao giờ tiếp xúc trực tiếp với nguồn điện.

• Thiết bị bảo vệ: Luôn sử dụng các thiết bị bảo vệ như Aptomat (CB) hoặc cầu chì để ngắt mạch tự động khi có sự cố quá tải hoặc ngắn mạch. Sử dụng thêm Aptomat chống giật (RCBO, ELCB) cho khu vực ẩm ướt.
• Tránh tiếp xúc: Không bao giờ chạm trực tiếp vào các bộ phận mang điện nếu không có dụng cụ bảo hộ.
• Nối đất: Đảm bảo các thiết bị có vỏ kim loại (máy giặt, tủ lạnh) được nối đất đúng kỹ thuật qua hệ thống chống sét và tiếp địa an toàn.

2. Bảo dưỡng định kỳ

Cần kiểm tra hệ thống điện định kỳ để phát hiện các mối nối lỏng, dây dẫn hỏng. Trong công nghiệp, việc scan nhiệt tủ điện và tuân thủ quy trình bảo trì tủ điện hạ thế là bắt buộc để ngăn ngừa sự cố cháy nổ.

Hệ thống điện cần được kiểm tra định kỳ để phát hiện các mối nối lỏng lẻo, dây dẫn bị hỏng hóc. Trong công nghiệp, việc tuân thủ quy trình bảo trì tủ điện hạ thế là bắt buộc. Một trong những phương pháp kiểm tra hiệu quả là scan nhiệt tủ điện để phát hiện các điểm phát nhiệt bất thường trước khi chúng gây ra sự cố.

Câu Hỏi Thường Gặp (FAQ)

1. Dòng điện xoay chiều có nguy hiểm hơn DC không?

Cả hai đều rất nguy hiểm ở điện áp cao. Tuy nhiên, AC tần số 50/60Hz có xu hướng gây rung tâm thất (tim đập loạn nhịp) dễ dàng hơn so với DC, khiến nó đặc biệt nguy hiểm khi bị giật.

2. Tại sao lưới điện quốc gia chọn AC mà không phải DC?

Vì AC có thể dễ dàng thay đổi điện áp bằng máy biến áp. Điều này cho phép truyền tải điện đi hàng ngàn km với tổn hao thấp, điều mà DC rất khó thực hiện một cách kinh tế (mặc dù công nghệ truyền tải DC cao áp – HVDC – đang phát triển).

3. Làm thế nào để đo dòng điện xoay chiều?

Bạn có thể dùng đồng hồ vạn năng (VOM) và chọn đúng thang đo AC (ký hiệu A~ để đo dòng, V~ để đo áp). Giá trị đo được là giá trị hiệu dụng (I hoặc U). Đối với hệ thống chuyên nghiệp, cần đến các dịch vụ thử nghiệm điện chuyên dụng để đảm bảo độ chính xác.

4. AC có thể được lưu trữ không?

Không trực tiếp. Để sạc pin (lưu trữ), dòng điện AC phải được “chỉnh lưu” (chuyển đổi) thành dòng điện DC. Đây là chức năng của bộ sạc điện thoại hay laptop của bạn.

5. Tần số AC ở Việt Nam là bao nhiêu?

Tần số tiêu chuẩn của lưới điện Việt Nam là 50Hz. Các thiết bị điện mua từ các nước dùng 60Hz (như Mỹ, Nhật Bản) có thể hoạt động không chính xác hoặc bị hỏng nếu cắm trực tiếp.
