Cầu Dao Cách Ly 35kV Chém Ngang Ngoài Trời TBĐĐA (2 Ổ Xoay)

Cầu Dao Cách Ly 35kV Chém Ngang Ngoài Trời (2 Ổ Xoay) – TBĐĐA Đông Anh

Tên sản phẩm	Cầu dao cách ly (DS) 35kV chém ngang
Thương hiệu/Xuất xứ	TBĐĐA (Đông Anh) – Việt Nam
Kiểu vận hành	2 ổ xoay (Liên động, chống kẹt)
Điện áp định mức	35kV (Max 40.5kV)
Vật liệu cách điện	Sứ gốm (Ceramic) hoặc Polymer
Tiêu chuẩn	TCVN, IEC, Kiểm định Quatest 1

Tải CATALOG sản phẩm:

Chat zalo

Chat Facebook

Gọi tư vấn hỗ trợ: 0968271199

Mô tả
Đánh giá (0)

TỔNG QUAN KỸ THUẬT:

Cầu dao cách ly 35kV chém ngang (2 ổ xoay) của Thiết bị điện Đông Anh (TBĐĐA) là giải pháp tối ưu để tạo khoảng hở an toàn nhìn thấy được cho lưới điện 35kV.

Ưu điểm vượt trội của cơ cấu 2 trụ xoay liên động là khả năng đóng cắt dứt khoát, chống kẹt và đảm bảo tiếp xúc điện tốt hơn so với các dòng 1 trụ xoay truyền thống.

Cầu Dao Cách Ly 35kV Chém Ngang 2 Ổ Xoay Là Gì?

Cầu dao cách ly (Disconnecting Switch – DS) 35kV chém ngang ngoài trời loại 2 ổ xoay là thiết bị dùng để đóng cắt mạch điện trung thế khi không có tải (No-load switching).

Nhiệm vụ chính của nó là cách ly phần lưới điện phía sau (cần sửa chữa) ra khỏi lưới điện hệ thống đang mang điện, đảm bảo an toàn tuyệt đối cho kỹ sư vận hành. Thiết bị này thường được lắp đặt kết hợp với cầu chì tự rơi (FCO) hoặc cầu chì ống PK để bảo vệ các trạm biến áp treo hoặc phân đoạn đường dây.

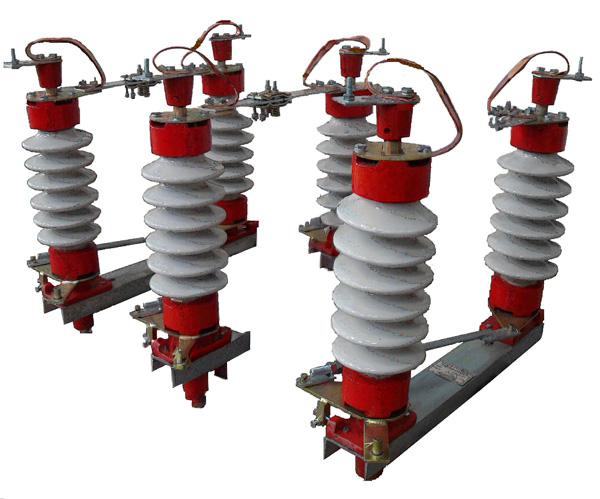

Cầu Dao Cách Ly 35kV Chém Ngang Ngoài Trời TBĐĐA

Ưu Điểm Của Cơ Cấu “2 Ổ Xoay” So Với Loại Thường

TẠI SAO CHỌN 2 Ổ XOAY? Ở loại thường, chỉ 1 trụ sứ xoay để đóng cắt. Với loại 2 ổ xoay, cả hai trụ sứ mang tiếp điểm đều xoay ngược chiều nhau nhờ hệ thống thanh giằng liên động. Điều này giúp hành trình đóng cắt nhanh hơn, lực ép tiếp điểm cân bằng hơn và hạn chế tối đa tình trạng “dính” tiếp điểm do rỉ sét lâu ngày.

Vận hành nhẹ nhàng: Cơ cấu liên động giúp phân phối lực đều, giảm momen xoắn cần thiết khi thao tác tay.
Chất lượng cách điện: Sử dụng sứ gốm (Ceramic) chất lượng cao hoặc Polymer, chịu được điều kiện nắng mưa khắc nghiệt tại Việt Nam, đảm bảo khoảng cách dòng rò.
Thương hiệu uy tín: Sản phẩm của TBĐĐA (Đông Anh) được thí nghiệm điển hình (Type Test) tại Quatest 1, đạt tiêu chuẩn TCVN và IEC, được EVN chấp thuận sử dụng rộng rãi.

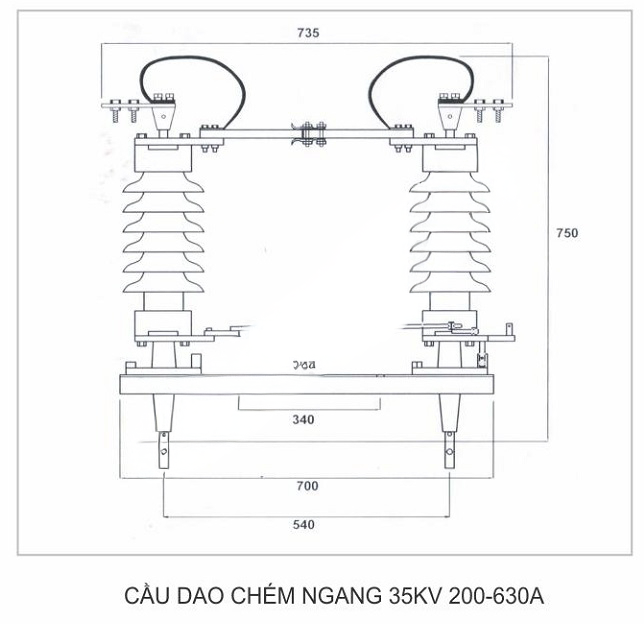

Thông Số Kỹ Thuật & Kích Thước Lắp Đặt

Dưới đây là thông số kỹ thuật chuẩn cho dòng Cầu dao cách ly 35kV chém ngang của TBĐĐA, giúp các kỹ sư thiết kế dễ dàng tính toán khoảng cách lắp đặt trên xà:

Thông số / Kích thước	Giá trị
Điện áp định mức	35kV (Max 40.5kV)
Loại cầu dao	Chém ngang, ngoài trời, 2 ổ xoay
Chiều cao (khi đóng)	750 mm
Chiều rộng đế	735 mm
Tâm lỗ bắt xà ngang	340 mm
Tâm lỗ bắt xà dọc	40 mm
Khoảng cách pha tối thiểu	900 mm (An toàn phóng điện)
Trọng lượng	~135 kg/bộ (3 pha)

Khi lắp đặt, cần lưu ý tuân thủ đúng khoảng cách an toàn điện và kết hợp chặt chẽ với trạm biến áp để đảm bảo tính đồng bộ.

Cầu Dao Cách Ly 35kV Chém Ngang Ngoài Trời

Lưu Ý Quan Trọng Khi Vận Hành

Cầu dao cách ly tuyệt đối không được thao tác khi đang có tải. Việc đóng/cắt DS khi có dòng tải lớn sẽ gây ra hồ quang điện cực mạnh, có thể phá hủy thiết bị và gây tai nạn chết người.

Quy trình thao tác chuẩn:

Khi cắt điện: Cắt thiết bị đóng cắt (Máy cắt/Recloser) trước -> Kiểm tra hết dòng tải -> Mới được cắt Cầu dao cách ly.
Khi đóng điện: Đóng Cầu dao cách ly trước -> Sau đó mới đóng Máy cắt/Recloser để cấp tải.
