7 Loại Form Tủ Điện (IEC 61439): Hướng Dẫn Chọn Phù Hợp

Khi tìm hiểu về tủ điện, bạn sẽ nhanh chóng bắt gặp khái niệm “Form tủ điện”. Việc chọn đúng Form theo tiêu chuẩn IEC 61439 là quyết định then chốt ảnh hưởng trực tiếp đến an toàn vận hành, chi phí đầu tư và hiệu quả bảo trì.

Để chọn form tủ điện theo IEC 61439, ưu tiên form cao hơn (như 3b hoặc 4b) cho môi trường công nghiệp nặng để tăng an toàn và dễ bảo trì. Ngược lại, form thấp hơn (1 hoặc 2a) phù hợp cho ứng dụng đơn giản như tòa nhà thương mại để tối ưu chi phí.

Mục Đích Của Việc Quy Định Form Tủ Điện

Form tủ điện quy định mức độ ngăn cách vật lý giữa thanh cái, thiết bị đóng cắt và điểm đấu nối để đảm bảo an toàn cho người vận hành, hạn chế lan rộng sự cố, và giúp bảo trì dễ dàng mà không cần ngắt toàn bộ hệ thống.

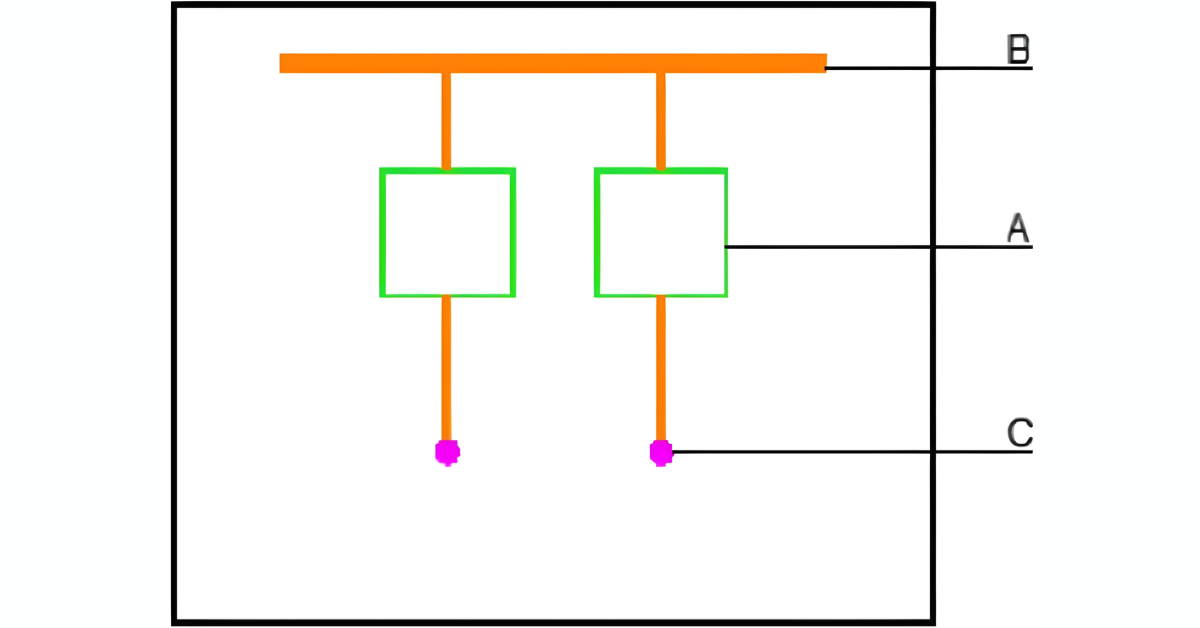

Form tủ điện quy định mức độ ngăn cách (phân vùng) vật lý giữa 3 thành phần chính:

• Thanh cái (busbar)
• Thiết bị đóng cắt (functional units) như MCCB hay ACB
• Điểm đấu nối (terminals)

Mục đích chính của việc này là:

• An toàn cho người vận hành: Ngăn chặn tiếp xúc trực tiếp với các bộ phận mang điện, giảm rủi ro điện giật hoặc hồ quang điện khi thao tác.
• Bảo vệ thiết bị: Hạn chế tối đa sự cố lan rộng từ một ngăn sang các ngăn khác, khoanh vùng thiệt hại.
• Dễ bảo trì: Cho phép các kỹ sư thực hiện bảo trì hệ thống điện trên một ngăn mà không cần ngắt toàn bộ hệ thống, giảm đáng kể thời gian ngừng máy (downtime).

Form càng cao, cấu trúc càng phức tạp, chi phí có thể tăng 20-50% nhưng đổi lại, thời gian ngừng máy khi bảo dưỡng có thể giảm tới 70%.

Các Loại Form Tủ Điện Chi Tiết Theo IEC 61439

Tiêu chuẩn IEC 61439-1 và 61439-2 phân loại 7 form chính, từ Form 1 (không ngăn cách, chi phí thấp) đến Form 4b (ngăn cách toàn bộ, an toàn tối đa). Mức độ an toàn, độ phức tạp và chi phí tăng dần theo số Form.

Tiêu chuẩn IEC 61439 phân loại 7 form chính. Mức độ an toàn và phức tạp tăng dần từ Form 1 đến Form 4b.

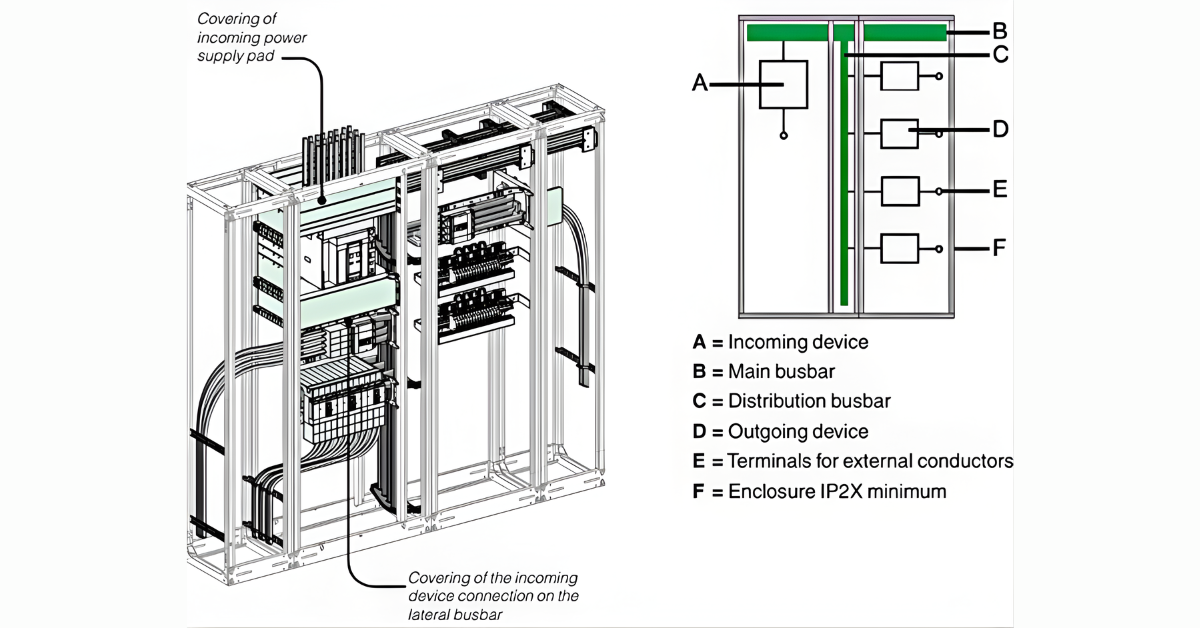

Form 1: Không Ngăn Cách

Form 1 là loại không có vách ngăn, tất cả thanh cái, thiết bị và điểm đấu nối chung một khoang. Đây là loại chi phí thấp nhất nhưng cũng ít an toàn nhất, thường dùng cho tủ điện dân dụng hoặc văn phòng nhỏ.

• Cấu trúc: Không có vách ngăn. Thanh cái, thiết bị đóng cắt và điểm đấu nối đều nằm chung trong một khoang.
• Ưu điểm: Chi phí thấp nhất (tiết kiệm 30-40% so với form cao), lắp đặt nhanh.
• Nhược điểm: Rủi ro an toàn cao nhất, sự cố dễ lan rộng, phải ngắt toàn bộ điện khi bảo trì.
• Ứng dụng: Hệ thống [điện hạ thế] nhỏ, đơn giản như tủ phân phối phụ ở văn phòng hoặc nhà ở.
• Hướng dẫn lắp đặt: Đảm bảo khoảng cách an toàn tối thiểu 8mm. Nên dùng tấm che mica trong suốt tại các điểm nối thanh cái để tăng an toàn.

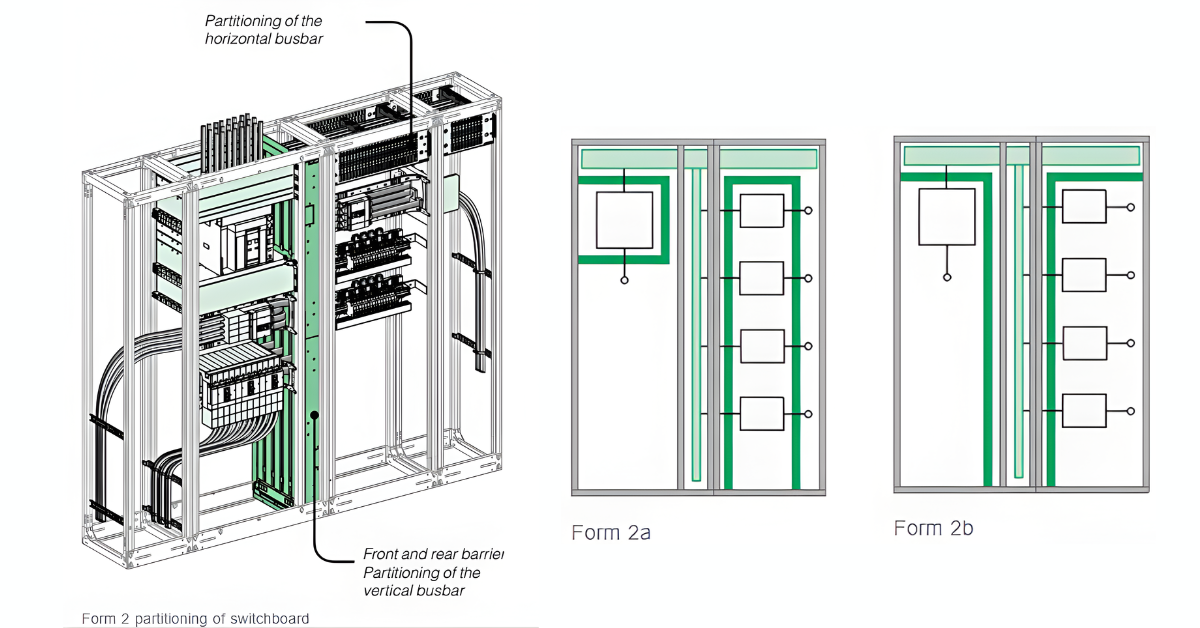

Form 2a: Ngăn Cách Thanh Cái

Form 2a có vách ngăn tách thanh cái khỏi thiết bị và điểm đấu nối. Nó tăng an toàn cơ bản và phù hợp cho tủ phân phối tầng ở tòa nhà thương mại.

• Cấu trúc: Có vách ngăn tách thanh cái khỏi thiết bị đóng cắt và điểm đấu nối. Tuy nhiên, điểm đấu nối không tách khỏi thiết bị.
• Ưu điểm: Tăng an toàn cơ bản, dễ mở rộng hoặc thay thế thiết bị mà không ảnh hưởng trực tiếp đến thanh cái.
• Nhược điểm: Điểm đấu nối vẫn có rủi ro nếu thiết bị hỏng hóc.
• Ứng dụng: Tủ phân phối tầng (DB) ở các tòa nhà thương mại.
• Hướng dẫn lắp đặt: Sử dụng vách kim loại dày 1-2mm, đảm bảo cấp bảo vệ IP2X. Các kết nối từ thanh cái đến thiết bị phải qua lỗ thông có bushing cách điện.

Form 2b: Ngăn Cách Thanh Cái & Điểm Nối

Form 2b tương tự 2a nhưng tiến một bước, tách riêng cả điểm đấu nối ra khỏi thiết bị. Điều này giúp bảo trì an toàn hơn, thường dùng ở nhà máy nhẹ.

• Cấu trúc: Tương tự Form 2a, nhưng điểm đấu nối được tách biệt khỏi thiết bị đóng cắt bằng một vách ngăn riêng.
• Ưu điểm: Bảo vệ tốt hơn Form 2a, giảm thời gian sửa chữa 20-30%.
• Nhược điểm: Chi phí cao hơn 10-15% do kết cấu phức tạp hơn.
• Ứng dụng: Tủ phân phối ở nhà máy nhẹ hoặc trung tâm dữ liệu nhỏ.
• Hướng dẫn lắp đặt: Thường thiết kế ngăn điểm nối ở phía sau tủ. Sử dụng dây dẫn cách điện kép và thử nghiệm điện trở cách điện >1MΩ trước khi vận hành.

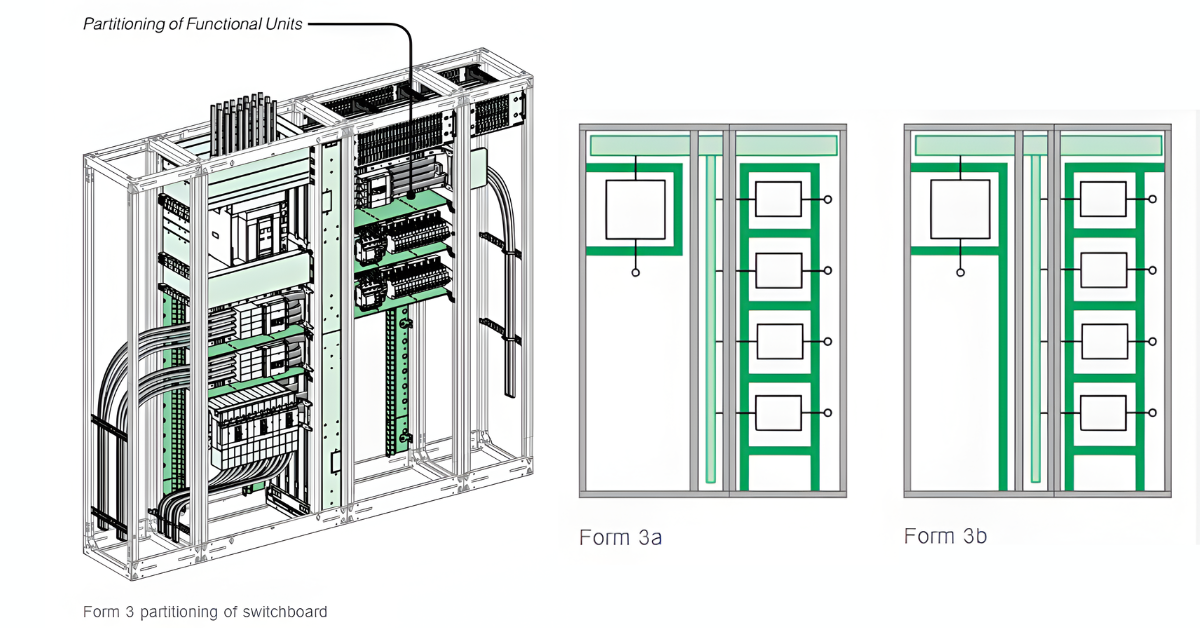

Form 3a: Ngăn Cách Thiết Bị Lẫn Nhau

Form 3a tách riêng các thiết bị đóng cắt lẫn nhau (ngoài việc tách thanh cái). Điều này cô lập sự cố tại từng module, lý tưởng cho tủ MSB tổng.

• Cấu trúc: Tách thanh cái khỏi thiết bị (giống Form 2) VÀ tách các thiết bị đóng cắt khỏi nhau. Tuy nhiên, điểm đấu nối vẫn chung với thiết bị.
• Ưu điểm: An toàn cao, dễ dàng cô lập sự cố tại từng module thiết bị.
• Nhược điểm: Không bảo vệ điểm đấu nối riêng biệt.
• Ứng dụng: Tủ MSB (tủ điện tổng) ở tòa nhà lớn hoặc nhà máy điện công nghiệp nhẹ.
• Hướng dẫn lắp đặt: Thường sử dụng các module rút kéo (draw-out). Vách ngăn kim loại phải có lỗ thông khí để tản nhiệt.

Form 3b: Ngăn Cách Thiết Bị Lẫn Nhau & Điểm Nối Riêng

Form 3b là sự kết hợp cao cấp: tách thiết bị lẫn nhau (như 3a) VÀ tách riêng điểm đấu nối (như 2b). Đây là lựa chọn hàng đầu cho nhà máy sản xuất liên tục để giảm downtime.

• Cấu trúc: Tương tự Form 3a, nhưng điểm đấu nối được tách riêng khỏi thiết bị (giống Form 2b). Đây là sự kết hợp ưu điểm của Form 2b và 3a.
• Ưu điểm: Độ tin cậy rất cao. Giảm downtime 40-50% trong quá trình bảo trì tủ điện hạ thế vì có thể thao tác an toàn tại một ngăn.
• Nhược điểm: Cấu trúc phức tạp, chi phí tăng đáng kể.
• Ứng dụng: Lý tưởng cho nhà máy sản xuất liên tục như thực phẩm, dược phẩm, nơi việc thi công điện nhà xưởng đòi hỏi độ ổn định cao.
• Hướng dẫn lắp đặt: Thiết kế ngăn điểm nối (cáp vào/ra) độc lập, sử dụng terminal block cách điện cao.

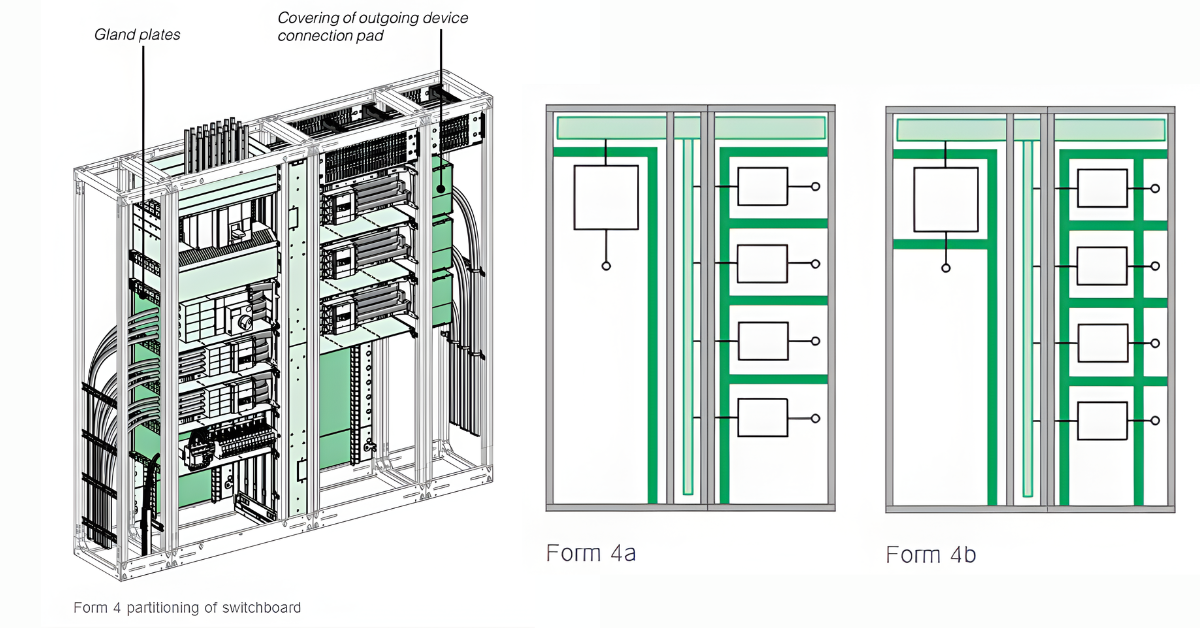

Form 4a: Ngăn Cách Điểm Nối Riêng (Với Thanh Cái)

Form 4a đẩy mức an toàn lên cao hơn bằng cách tách riêng điểm đấu nối của từng thiết bị ra một khoang riêng và tách chúng khỏi thanh cái. Rất phù hợp cho môi trường rủi ro cao như hóa chất.

• Cấu trúc: Giống Form 3a (tách thiết bị) nhưng mỗi điểm đấu nối có ngăn riêng, tách biệt hoàn toàn với thanh cái.
• Ưu điểm: Bảo vệ tối ưu, cho phép thay thế nóng (hot-swap) module mà không cần ngắt nguồn tổng.
• Nhược điểm: Điểm đấu nối của các thiết bị khác nhau vẫn có thể chung 1 khoang.
• Ứng dụng: Các môi trường rủi ro cao như nhà máy hóa chất, dầu khí, hoặc các hệ thống điện trung thế.
• Hướng dẫn lắp đặt: Sử dụng khay rút (draw-out) cho mỗi module. Đảm bảo cấp bảo vệ IP4X. Thường kết nối qua biến dòng (CT) để giám sát.

Form 4b: Ngăn Cách Toàn Bộ (Mức Cao Nhất)

Form 4b là mức an toàn tuyệt đối (tối đa). Mọi thứ đều được tách biệt: thanh cái riêng, từng thiết bị riêng, và từng điểm đấu nối riêng. Dùng cho công nghiệp nặng và hạ tầng trọng yếu.

• Cấu trúc: Mức cao nhất của IEC 61439. Mỗi thiết bị và điểm đấu nối tương ứng của nó đều có ngăn riêng, tách biệt hoàn toàn lẫn nhau VÀ tách biệt với thanh cái.
• Ưu điểm: An toàn tuyệt đối. Giảm rủi ro lan rộng sự cố lên đến 80-90%. Cho phép bảo trì an toàn tuyệt đối từng module.
• Nhược điểm: Chi phí cao nhất (có thể gấp 2-3 lần Form 1), lắp đặt phức tạp.
• Ứng dụng: Các ngành công nghiệp nặng như luyện kim, điện lực, hoặc các trạm biến áp quan trọng.
• Hướng dẫn lắp đặt: Thiết kế modular đầy đủ. Sử dụng cửa có khóa liên động (interlocking) để ngăn truy cập khi có điện. Phải thử nghiệm chịu đựng ngắn mạch (short-circuit withstand) theo IEC 61439-2 và các thông số trên Aptomat (như Icu, Ics) phải phù hợp.

So Sánh Nhanh 7 Form Tủ Điện

So sánh nhanh cho thấy Form 1 rẻ nhất nhưng kém an toàn nhất. Form 2a/2b là lựa chọn cân bằng cho thương mại. Form 3b/4a là tiêu chuẩn cho công nghiệp. Form 4b là mức an toàn và đắt tiền nhất.

Lưu Ý Quan Trọng Khi Thiết Kế & Lắp Đặt

Khi thiết kế, đừng chọn Form thấp cho môi trường khắc nghiệt (ẩm, bụi). Luôn kiểm tra IP rating song song, yêu cầu chứng nhận thử nghiệm ngắn mạch (Type Test) và tích hợp giám sát nhiệt để tăng độ tin cậy.

• Sai lầm phổ biến: Chọn form thấp cho môi trường ẩm ướt hoặc nhiều bụi bẩn, dẫn đến ăn mòn và sự cố thanh cái. Giải pháp: Luôn kiểm tra IP rating (cấp bảo vệ) song song với Form (ví dụ: IP54 cho ngoài trời). Việc vệ sinh thanh cái busbar định kỳ là bắt buộc.
• Mẹo tối ưu: Sử dụng phần mềm chuyên dụng (ETAP, AutoCAD Electrical) để mô phỏng thiết kế 3D và dòng ngắn mạch trước khi sản xuất, giúp giảm lỗi lắp đặt 30%.
• Xu hướng mới (Cập nhật 2025): Tích hợp các giải pháp giám sát sức khỏe hệ thống điện (IoT) và cảm biến nhiệt để cảnh báo sớm, tăng hiệu quả vận hành và bảo trì dự đoán lên đến 20%.
• Rủi ro: Không thử nghiệm ngắn mạch (short-circuit test) có thể gây cháy nổ tủ điện. Yêu cầu nhà sản xuất cung cấp chứng nhận thử nghiệm điện (Type Test) tại các phòng lab uy tín.

Câu Hỏi Thường Gặp (FAQ)

Form nào phù hợp nhất cho nhà máy sản xuất?

Form 3b hoặc 4a là lựa chọn phổ biến nhất cho việc lắp đặt điện nhà xưởng, vì chúng cân bằng giữa chi phí và khả năng bảo trì từng phần mà không cần ngắt nguồn tổng.

Chi phí chênh lệch giữa Form 1 và Form 4b là bao nhiêu?

Form 4b có thể đắt gấp 2 đến 3 lần Form 1 do cấu trúc vách ngăn kim loại phức tạp, vật liệu và thời gian gia công tăng vọt.

Làm thế nào để kiểm tra một tủ điện có đúng Form không?

Bạn cần tham khảo bản vẽ chi tiết (shop drawing), kiểm tra vật lý các vách ngăn, và yêu cầu nhà sản xuất cung cấp tài liệu kỹ thuật, biên bản test (Type Test) theo đúng quy chuẩn lắp đặt tủ điện.

Tủ điện cho văn phòng có cần Form 4b không?

Không. Điều này là không cần thiết và lãng phí chi phí. Cho các hệ thống lắp đặt điện hạ thế tại văn phòng, Form 1 hoặc 2a là đủ an toàn và hiệu quả về mặt kinh tế.

Kết Luận

Việc lựa chọn Form tủ điện theo IEC 61439 không chỉ là yêu cầu kỹ thuật mà còn là một quyết định đầu tư chiến lược. Chọn đúng Form giúp tối ưu chi phí ban đầu, đảm bảo an toàn tuyệt đối cho vận hành và giảm thiểu chi phí bảo trì, sửa chữa trong tương lai.
