Giám Sát Bảo Dưỡng Máy Biến Áp: 5 Thành Phần Quyết Định Tuổi Thọ

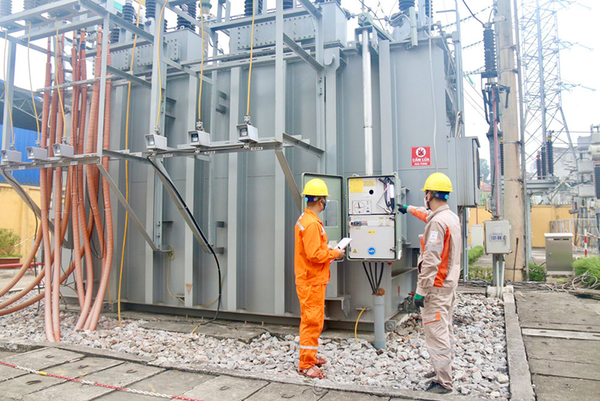

Việc đảm bảo máy biến áp hoạt động liên tục và an toàn là yếu tố sống còn của mọi hệ thống điện. Một sự cố nhỏ có thể dẫn đến ngừng hoạt động tốn kém và hư hỏng nghiêm trọng. Đây là lúc hệ thống giám sát bảo dưỡng phát huy vai trò.

Một hệ thống giám sát hiệu quả cho phép chẩn đoán dự đoán, phát hiện sớm vấn đề trước khi chúng trở nên nghiêm trọng. Việc áp dụng đúng cách có thể giúp giảm thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị lên đến 20-30 năm. Hệ thống này bao gồm 5 thành phần chính, phối hợp với nhau để bảo vệ tài sản của bạn.

Công Tắc (Switches)

Công tắc là thiết bị đóng cắt then chốt, được chia làm hai loại chính là ngắt tải (khi có điện) và ngắt điện (không tải), dùng để điều khiển và cô lập máy biến áp một cách an toàn.

Chúng cho phép vận hành viên can thiệp dòng điện một cách an toàn. Có hai loại cơ bản để xử lý các tình huống tải khác nhau:

a. Công tắc ngắt tải (Hoạt động có điện)

Công tắc ngắt tải cho phép thao tác bật/tắt hoặc chuyển nguồn khi máy biến áp đang mang tải (dưới 100% định mức), sử dụng các cơ chế như Break-Before-Make (BBM) cho tải cao hoặc Make-Before-Break (MBB) cho tải thấp.

Loại này được sử dụng khi máy biến áp đang mang tải. Chúng rất quan trọng để bật/tắt thiết bị hoặc chuyển đổi nguồn điện mà không gây gián đoạn lớn.

• Bước 1: Kiểm tra dòng điện phải nằm dưới ngưỡng định mức (thường <100% tải).
• Bước 2: Thao tác chuyển mạch.
• Các loại:
  • Break-Before-Make (BBM): Ngắt tạm thời mạch để tránh hồ quang, thường dùng cho tải cao. Cần kiểm tra lưỡi dẫn cách nhau 1-2 giây khi thao tác.
  • Make-Before-Break (MBB): Giữ mạch liên tục khi chuyển, phù hợp cho tải nhạy cảm hoặc tải thấp.

b. Công tắc ngắt điện (Ngắt không tải)

Chỉ được vận hành khi máy đã ngắt tải hoàn toàn (bằng máy cắt hoặc Recloser), loại này dùng để thay đổi cấu hình cuộn dây, như chỉnh vòi hoặc chuyển đổi delta-wye.

Loại này thường bao gồm công tắc chỉnh vòi (tap changer), công tắc chuyển đổi điện áp kép hoặc cấu hình delta-wye.

• Bước 1: Ngắt toàn bộ tải bằng máy cắt hoặc Recloser.
• Bước 2: Thay đổi cấu hình cuộn dây theo yêu cầu.
• Bảo trì: Kiểm tra hàng quý bằng cách đo điện trở để phát hiện dấu hiệu mòn hoặc tiếp xúc kém. Theo thống kê, việc này giúp giảm 15% sự cố do tiếp điểm kém.

Đồng Hồ Đo (Gauges)

Đồng hồ đo cung cấp dữ liệu trực quan, tại chỗ về tình trạng “sức khỏe” của máy biến áp, như nhiệt độ, mức dầu, áp suất. Chúng được chia làm hai loại: không tiếp xúc (đọc tại chỗ) và có tiếp xúc (gửi tín hiệu cảnh báo).

Đây là công cụ giám sát hàng ngày không thể thiếu, cung cấp cái nhìn nhanh mà không cần thiết bị phức tạp.

a. Đồng hồ đo không tiếp xúc

Cung cấp chỉ số cục bộ như nhiệt độ chất lỏng hoặc cuộn dây. Vận hành viên đọc chỉ số trực tiếp và so sánh với ngưỡng chuẩn (ví dụ, nhiệt độ dầu <60°C).

Tình trạng tăng nhiệt độ máy biến áp bất thường là dấu hiệu cảnh báo sớm.

• Bước 1: Đọc chỉ số trực tiếp trên mặt đồng hồ.
• Bước 2: So sánh với ngưỡng chuẩn. Kiểm tra hàng tuần để phát hiện lệch lạc sớm.

b. Đồng hồ đo tiếp xúc

Loại này có các tiếp điểm khô (dry contacts) sẽ đóng/mở khi vượt ngưỡng cài đặt (ví dụ: mức dầu trong bình dầu phụ quá thấp), tự động gửi tín hiệu cảnh báo đến phòng điều khiển hoặc hệ thống SCADA.

Phổ biến nhất là đồng hồ đo mức chất lỏng, áp suất chân không và rơ le Buchholz.

• Bước 1: Kết nối với hệ thống điều khiển trung tâm (SCADA, PME).
• Bước 2: Thiết lập ngưỡng cảnh báo (ví dụ: áp suất > 1 bar kích hoạt).
• Bảo trì: Cần được hiệu chuẩn (calibrate) hàng năm. Dữ liệu năm 2025 cho thấy việc hiệu chuẩn định kỳ giảm 40% báo động giả.

Đầu Dò (Probes / Sensors)

Đầu dò cung cấp dữ liệu thời gian thực (real-time) và là nền tảng của chẩn đoán dự đoán. Chúng được lắp đặt tại các vị trí chiến lược, kết nối với hệ thống giám sát năng lượng (PME) hoặc IoT để phân tích xu hướng và dự báo hỏng hóc.

Nếu đồng hồ đo là giám sát cơ bản, thì đầu dò là cấp độ nâng cao, đặc biệt quan trọng với các máy biến áp đời mới hoặc quan trọng. Việc áp dụng công nghệ này đã được chứng minh giúp giảm chi phí bảo dưỡng dự đoán lên đến 35% và tăng độ chính xác phát hiện sự cố sớm lên 50% (theo dữ liệu tổng hợp năm 2025).

• Bước 1: Lắp đặt đầu dò vào các vị trí chiến lược (như cuộn dây, trong dầu, hoặc lõi thép).
• Bước 2: Kết nối với bộ chuyển đổi tín hiệu (thường là 4-20mA hoặc Modbus).
• Bước 3: Theo dõi qua phần mềm. Phân tích xu hướng (trend) của nhiệt độ/dòng điện để dự báo hỏng hóc. Ví dụ, nhiệt độ tăng 10% liên tục có thể chỉ báo quá tải hoặc sự cố làm mát.

Van Lấy Mẫu (Sampling Valves)

Van lấy mẫu là cửa ngõ để “khám sức khỏe” chuyên sâu cho dầu máy biến áp, một trong những yếu tố quan trọng nhất quyết định tuổi thọ thiết bị. Mẫu dầu được gửi đi phân tích khí hòa tan (DGA) hoặc kiểm tra độ axit.

Dựa vào mẫu dầu, kỹ sư có thể phát hiện các dấu hiệu hỏng dầu máy biến áp.

• Bước 1: Xác định van lấy mẫu (thường nằm ở vị trí thấp, kết hợp van xả).
• Bước 2: Mở van chậm và cẩn thận để lấy khoảng 500-1000ml mẫu dầu vào dụng cụ chuyên dụng.
• Bước 3: Gửi mẫu đến phòng thí nghiệm để thực hiện DGA. Phân tích này tìm kiếm các khí như hydro, metan, axetylen để phát hiện phóng điện cục bộ hoặc quá nhiệt.
• Tần suất: Thực hiện hàng 6 tháng hoặc khi nghi ngờ có sự cố. Nếu kết quả xấu, các dịch vụ như lọc dầu máy biến áp sẽ được tiến hành.

Rơ Le Bảo Vệ và Sơ Đồ (Relays / Diagrams)

Đây là tuyến phòng thủ cuối cùng, thực hiện chức năng bảo vệ máy biến áp, tự động ngắt máy ra khỏi lưới khi có sự cố nghiêm trọng như quá dòng, ngắn mạch, hoặc quá tải.

Sơ đồ mạch điện là công cụ không thể thiếu để vận hành và bảo trì hệ thống bảo vệ này.

• Rơ le (Relays): Là bộ não của hệ thống. Chúng nhận tín hiệu từ cảm biến và ra lệnh cho máy cắt khi có sự cố. Các loại khác bao gồm rơ le so lệch (bảo vệ bên trong), rơ le áp suất (Buchholz), và rơ le chạm đất.
• Sơ Đồ (Diagrams):
  • Bước 1: Luôn kiểm tra sơ đồ kết nối (rơ le, nguồn DC, mạch điều khiển) trước khi vận hành.
  • Bước 2: Kiểm tra rơ le định kỳ bằng cách mô phỏng tín hiệu sự cố (sử dụng thiết bị test chuyên dụng).
  • Bước 3: Cập nhật sơ đồ ngay lập tức khi có bất kỳ thay đổi nào trong hệ thống.

Tóm Tắt Ưu/Nhược Điểm Các Thành Phần

Bảng này tóm tắt nhanh ưu điểm, nhược điểm và ứng dụng chính của từng thành phần, từ Công tắc (linh hoạt) đến Rơ le (bảo vệ tức thì), giúp người vận hành có cái nhìn tổng quan để lựa chọn và ưu tiên giám sát.

Lưu Ý Quan Trọng Khi Giám Sát

Các lưu ý then chốt bao gồm kiểm tra mức dầu hàng tuần, tận dụng công nghệ AI mới nhất (cập nhật 2025-2026), kiểm tra hệ thống định kỳ hàng quý và luôn tuân thủ quy định bảo dưỡng trạm biến áp.

• Tránh thiếu dầu: Kiểm tra mức dầu hàng tuần. Mức dầu thấp làm giảm khả năng làm mát và cách điện, dẫn đến hỏng hóc.
• Tích hợp AI (Cập nhật 2025-2026): Các hệ thống mới tích hợp AI phân tích dữ liệu nhiệt độ và DGA, đã được chứng minh giảm sự cố lên đến 25% và tối ưu hóa hiệu suất năng lượng thêm 15%.
• Kiểm tra toàn hệ thống: Thực hiện kiểm tra toàn diện hàng quý, bao gồm cả việc siết lại các đầu cos, và ghi lại logbook để theo dõi xu hướng.
• Disclaimer: Thông tin trong bài viết dựa trên các nguồn chuyên gia và chỉ mang tính tham khảo. Luôn tham khảo ý kiến kỹ sư chuyên nghiệp trước khi áp dụng.

Câu Hỏi Thường Gặp (FAQ)

Đây là giải đáp nhanh các thắc mắc phổ biến về khái niệm giám sát máy biến áp, cách kiểm tra công tắc, hoạt động của đồng hồ đo, mục đích của đầu dò, quy trình lấy mẫu dầu và chức năng của rơ le bảo vệ.

Giám sát máy biến áp là gì?

Đó là một nhóm các thành phần và quy trình (công tắc, đồng hồ, đầu dò, van, rơ le) được sử dụng để theo dõi các thông số vận hành (như nhiệt độ, áp suất, dòng điện, tình trạng dầu) nhằm chẩn đoán dự đoán và bảo vệ thiết bị.

Làm thế nào để kiểm tra công tắc ngắt không tải?

Luôn phải ngắt toàn bộ tải trước. Sau đó, kiểm tra bằng cách đo điện trở tiếp xúc của các vòi để đảm bảo tiếp xúc tốt và không bị mòn.

Đồng hồ đo tiếp xúc hoạt động ra sao?

Khi thông số (ví dụ: áp suất) vượt qua ngưỡng cài đặt, một tiếp điểm cơ khí bên trong đồng hồ sẽ đóng hoặc mở, hoàn thành một mạch điện và gửi tín hiệu báo động về phòng điều khiển.

Đầu dò (sensor) được dùng cho việc gì?

Đầu dò dùng để ghi lại dữ liệu thời gian thực (như nhiệt độ cuộn dây, độ ẩm trong dầu) và gửi về phần mềm phân tích, giúp dự báo tuổi thọ còn lại và phát hiện sớm các sự cố tiềm ẩn.

Cách lấy mẫu dầu từ van?

Mở van chậm để xả bỏ phần dầu cặn ban đầu. Sau đó, lấy khoảng 500ml-1000ml vào bình chứa sạch, kín và gửi đi phân tích khí hòa tan (DGA).

Rơ le bảo vệ máy biến áp khỏi những gì?

Chủ yếu bảo vệ khỏi quá dòng, ngắn mạch, chạm đất, quá áp (nước dâng), và các sự cố nội bộ như phóng điện trong dầu. Cần kiểm tra (test) rơ le hàng quý.

Kết Luận

Hệ thống giám sát là một chiến lược tổng thể giúp chuyển đổi từ bảo trì phản ứng (hỏng đâu sửa đó) sang bảo trì dự đoán, tăng độ tin cậy và tiết kiệm chi phí vận hành lâu dài.

Một hệ thống giám sát không chỉ là một loạt các thiết bị riêng lẻ; đó là một chiến lược tổng thể để bảo vệ tài sản quan trọng nhất của bạn. Bằng cách hiểu rõ vai trò của 5 thành phần cốt lõi này, bạn có thể chuyển từ bảo trì phản ứng sang bảo trì dự đoán, tiết kiệm chi phí và tăng độ tin cậy của hệ thống.

Hệ thống giám sát chỉ là bước đầu. Để đảm bảo máy biến áp hoạt động tối ưu, việc bảo trì máy biến áp và bảo trì trạm biến áp định kỳ là tối quan trọng.
