Để hàn hóa nhiệt hiệu quả, có 3 phương pháp chính: (1) Hàn cáp-cọc cơ bản với thuốc 90g, (2) Hàn chữ T với khuôn chuyên dụng, và (3) Hàn cập nhật 2025 với thuốc Kumwell để giảm rủi ro. Kỹ thuật này rất quan trọng trong việc thi công hệ thống chống sét, tạo ra mối nối bền vĩnh cửu với điện trở suất cực thấp. Mọi phương pháp đều yêu cầu bảo hộ lao động đầy đủ, chờ khuôn nguội 10-15 phút giữa các lần hàn và làm chủ nhiệt độ phản ứng 2500-3000°C từ phản ứng nhiệt nhôm (thermite).

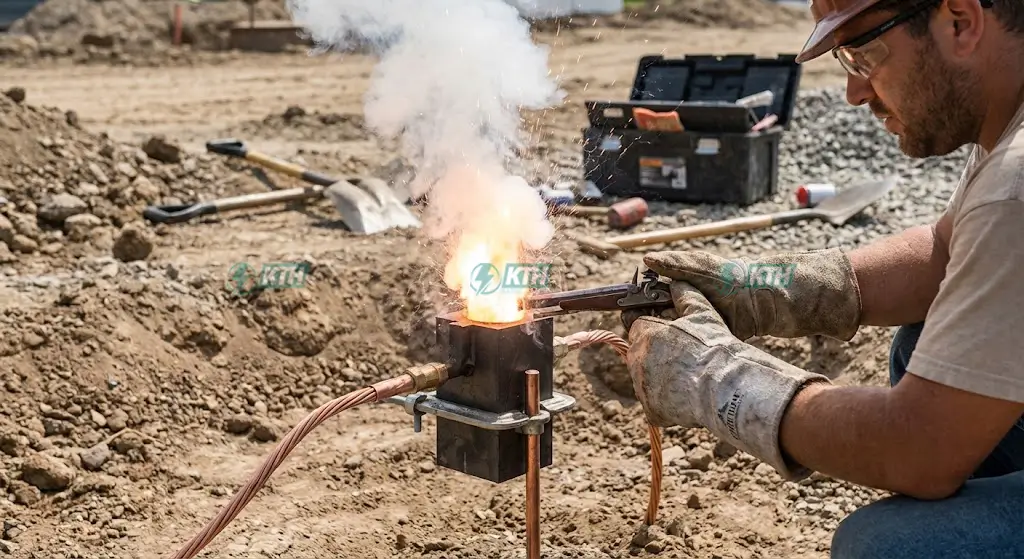

Phương Pháp 1: Hàn Cáp-Cọc Cơ Bản
Đây là phương pháp hàn hóa nhiệt phổ biến nhất, dùng để nối cáp đồng (phổ biến 50-95mm²) với cọc tiếp địa (D14-D16) bằng thuốc hàn 90g-115g. Phương pháp này tạo mối nối vĩnh cửu, lý tưởng cho hệ thống tiếp địa cơ bản và cho kết quả nhanh chóng.
Đây là phương pháp phổ biến nhất, sử dụng cho tiếp địa, đặc biệt trong các hệ thống lắp đặt điện nhà xưởng hoặc nối cáp đồng (ví dụ: 50-70mm²) với cọc tiếp địa (ví dụ: D16).
- Bước 1: Chuẩn bị khuôn khô. Vệ sinh cáp và cọc bằng bàn chải thép chuyên dụng để loại bỏ hoàn toàn rỉ sét và bụi bẩn.
- Bước 2: Đặt cáp và cọc vào khuôn, đảm bảo khớp vị trí. Dùng tay kẹp (tool) để kẹp chặt khuôn.
- Bước 3: Đổ thuốc hàn (thường là 90g cho cáp 70mm²) vào khuôn, sau đó rắc bột mồi lên trên mép thuốc.
- Bước 4: Sử dụng súng mồi để đốt. Giữ súng chắc tay và hướng về phía bột mồi, chờ 10-20 giây cho phản ứng cháy hoàn tất.
- Bước 5: Chờ khuôn nguội tự nhiên (khoảng 10 phút), sau đó mở khuôn. Dùng búa gõ nhẹ để loại bỏ xỉ hàn.
Kết quả: Mối hàn thành công sẽ bóng, đặc, không có lỗ khí và đảm bảo liên kết về mặt cơ học và điện.

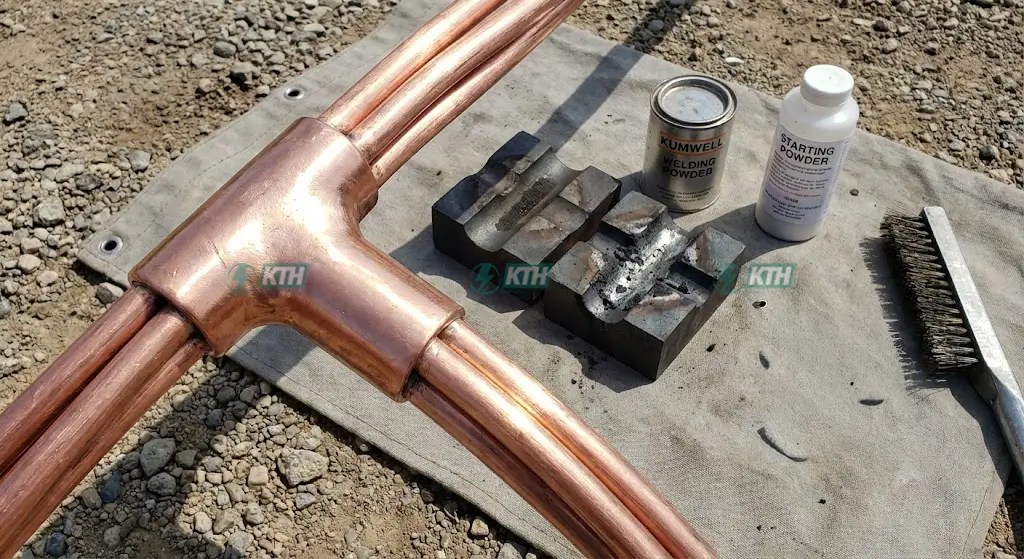

Phương Pháp 2: Hàn Chữ T Chuyên Dụng
Phương pháp này dùng khuôn chữ T chuyên dụng để nối 3 ngả cáp (ví dụ, cáp 70-95mm²). Cần độ chính xác cao khi kẹp khuôn và có thể yêu cầu thuốc hàn 115g-150g. Đây là kỹ thuật bắt buộc trong các hệ thống điện hạ thế phức tạp cần phân chia luồng tiếp địa.
Áp dụng khi cần nối 3 ngả cáp (ví dụ: cáp 70-95mm²), một kỹ thuật thường thấy khi lắp đặt hệ thống điện hạ thế phức tạp.
- Bước 1: Chọn đúng loại khuôn chữ T khớp với kích thước cáp. Kiểm tra kỹ khe hở của khuôn phải nhỏ hơn 1mm.
- Bước 2: Vệ sinh kỹ bề mặt cáp tại điểm nối. Nếu khe hở lớn, sử dụng đất sét chuyên dụng (duct seal) để bịt kín, tránh rò rỉ thuốc khi hàn.
- Bước 3: Đổ thuốc hàn (thường là 115g hoặc 150g) và thêm bột mồi theo định lượng.
- Bước 4: Đốt mồi. Tuyệt đối không nhìn trực tiếp vào miệng khuôn khi cháy để tránh tia lửa và khói độc gây bỏng mắt hoặc ảnh hưởng hô hấp.
- Bước 5: Chờ nguội hoàn toàn. Kiểm tra mối hàn bằng cách gõ nhẹ; mối hàn phải chắc chắn, không lỏng lẻo.
Tránh lỗi: Không hàn gấp khi khuôn còn quá nóng, dễ gây nổ hoặc làm mối hàn không đủ nhiệt, không ngấu.

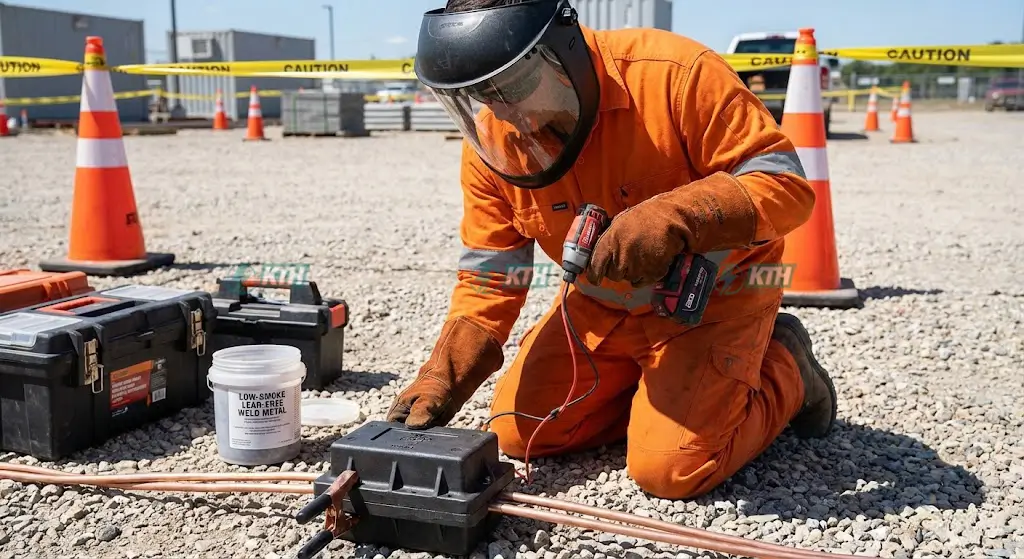

Phương Pháp 3: Cập Nhật 2025 Với Thuốc Mới
Xu hướng 2025 ưu tiên thuốc hàn cải tiến (như Kumwell, Goldweld) không chì, giảm khói độc và biến động nhiệt. Phương pháp này tăng cường an toàn cho kỹ thuật viên và đảm bảo mối hàn tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt như IEC 62305.
Các nhà thầu cơ điện chuyên nghiệp hiện ưu tiên sử dụng các loại thuốc hàn cải tiến như Kumwell hoặc Goldweld. Các loại thuốc này giảm biến động nhiệt và ít khói hơn, giúp an toàn hơn.
- Bước 1: Kiểm tra độ ẩm của thuốc (luôn <5%). Phải bảo quản thuốc ở nơi khô ráo tuyệt đối.
- Bước 2: Đặt vật liệu (cáp, cọc) vào khuôn. Dùng tay kẹp chuyên dụng (như HCC00-U) để cố định chắc chắn.
- Bước 3: Đổ thuốc 150g (hoặc theo định mức cáp lớn), rắc mồi nhạy.
- Bước 4: Đốt bằng súng mồi điện tử (nếu có, như KTA023) để tăng an toàn, chờ phản ứng kết thúc.
- Bước 5: Kiểm tra sau hàn: Mối hàn không bị oxy hóa, đảm bảo độ bền trên 20 năm, tuân thủ tiêu chuẩn IEC 62305.
Cập nhật: Xu hướng 2025 ưu tiên các loại thuốc không chì, thân thiện môi trường và an toàn hơn cho kỹ thuật viên.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
So Sánh Nhanh 3 Phương Pháp
Phương pháp cơ bản (1) có chi phí thấp nhất (từ 75.000 VNĐ) nhưng cần 10-15 phút chờ nguội. Phương pháp chữ T (2) linh hoạt nối đa ngả nhưng dễ lỗi nếu không khớp cáp. Phương pháp 2025 (3) an toàn nhất, nhanh nhất (chỉ 4-8 phút) nhưng chi phí thuốc cao hơn (từ 100.000 VNĐ).
| Phương Pháp | Ưu Điểm | Nhược Điểm | Thời Gian Hàn (mỗi mối) | Chi Phí Thuốc (VND/mối) |
|---|---|---|---|---|
| 1: Cơ Bản | Dễ thực hiện, bền vĩnh cửu | Cần chờ nguội lâu, phụ thuộc tay nghề | 5-10 phút | 75.000 – 165.000 |
| 2: Chữ T | Nối được đa ngả, chắc chắn | Dễ lỗi nếu không khớp cáp, cần khuôn đặc thù | 7-12 phút | 95.000 – 200.000 |
| 3: 2025 | An toàn cao, ít lỗi, ổn định | Thuốc hàn thế hệ mới đắt hơn | 4-8 phút | 100.000 – 250.000 |
Lưu Ý Quan Trọng & Lỗi Thường Gặp
Lỗi phổ biến nhất là nổ (do khuôn ẩm hoặc nóng) và mối hàn rỗ (do thiếu thuốc). Luôn dùng PPE (kính, găng tay), chờ khuôn nguội 10-15 phút, và đảm bảo thuốc được bảo quản nơi khô ráo tuyệt đối để tránh hỏng.
- An toàn là trên hết: Luôn đeo găng tay chịu nhiệt, kính bảo hộ che kín mắt, và tránh hít khói hàn.
- Lỗi thiếu thuốc: Mối hàn không ngấu, xốp. Giải pháp: Đo chính xác định mức (ví dụ: 90g cho cáp 70mm²).
- Lỗi nổ (bắn thuốc): Do khuôn còn ẩm hoặc quá nóng. Giải pháp: Chờ 10-15 phút giữa các lần hàn, luôn sấy khô khuôn trước khi dùng.
- Lỗi không khớp (rò thuốc): Do dùng sai khuôn hoặc cáp bị biến dạng. Giải pháp: Dùng khuôn đồng bộ, bịt khe hở bằng đất chuyên dụng.
- Kiểm tra định kỳ: Mối hàn là vĩnh cửu, nhưng toàn bộ hệ thống tiếp địa cần được kiểm tra định kỳ. Việc này đặc biệt quan trọng khi bảo trì trạm biến áp, nơi mà hệ thống tiếp địa phải luôn duy trì trạng thái hoàn hảo.
Disclaimer: Nội dung này được tổng hợp từ các nguồn chuyên gia và chỉ mang tính chất tham khảo, không thay thế đào tạo chuyên nghiệp. Luôn tham khảo ý kiến từ các kỹ thuật viên có chứng chỉ hoặc các nhà thầu cơ điện uy tín trước khi thực hiện.
Câu Hỏi Thường Gặp (FAQ)
Hàn hóa nhiệt là phản ứng nhiệt nhôm, không cần điện, dùng để nối kim loại (cáp, cọc) trong hệ thống chống sét. Cần có khuôn, thuốc, mồi và kẹp. Lỗi phổ biến là khuôn ẩm gây rò rỉ hoặc thiếu thuốc gây rỗ. Luôn dùng bảo hộ (PPE) và giữ khu vực khô ráo.
1. Hàn hóa nhiệt là gì?
Đây là phương pháp dùng phản ứng thermite (nhiệt nhôm) để hàn kim loại, tạo mối nối vĩnh cửu không cần nguồn điện bên ngoài. Nó là kỹ thuật cốt lõi trong thi công hệ thống chống sét và tiếp địa an toàn.
2. Cần những công cụ gì cơ bản?
Bạn cần: Khuôn hàn (đúng kích cỡ cáp/cọc), thuốc hàn hóa nhiệt, bột mồi, súng mồi, tay kẹp khuôn, và dụng cụ vệ sinh (bàn chải thép).
3. Lỗi phổ biến nhất khi tự hàn là gì?
Lỗi phổ biến nhất là mối hàn bị rỗ (xốp) do thiếu thuốc, hoặc bị rò thuốc ra ngoài do khuôn không khít hoặc còn ẩm.
4. Hàn hóa nhiệt có an toàn không?
Có, nếu tuân thủ quy trình. Luôn sử dụng PPE (găng tay, kính), đảm bảo khu vực hàn khô ráo, và tránh xa các vật liệu dễ cháy.
5. Cập nhật 2025 có gì khác biệt?
Cập nhật 2025 tập trung vào các loại thuốc hàn an toàn hơn (như Kumwell), ít khói độc, và các loại súng mồi điện tử để giảm rủi ro khi mồi lửa.
