Hệ số công suất cosφ: A-Z Ý nghĩa, Cách tính & Phương pháp nâng cao

Trong kỹ thuật điện, hệ số công suất cosφ (Power Factor – PF) là một chỉ số quan trọng bậc nhất, ảnh hưởng trực tiếp đến hiệu quả sử dụng điện và chi phí vận hành của mọi doanh nghiệp, nhà xưởng.

Một hệ số cosφ thấp không chỉ có nghĩa là bạn đang lãng phí năng lượng mà còn có thể khiến bạn bị phạt tiền điện. Vậy hệ số công suất cosφ là gì và làm thế nào để tối ưu nó?

Bài viết này sẽ giải thích từ A-Z về cosφ, từ định nghĩa, ý nghĩa, cách tính toán, đến các phương pháp nâng cao hiệu quả nhất.

Hệ số công suất cosφ là gì?

Hệ số công suất cosφ là tỷ số giữa công suất thực (P – kW) dùng để sinh công hữu ích, và công suất biểu kiến (S – kVA) là tổng công suất mà nguồn điện cung cấp. Công thức tính là cosφ = P / S. Giá trị này lý tưởng là 1, nhưng thực tế EVN yêu cầu phải trên 0.85.

Hệ số công suất (ký hiệu là cosφ) là tỷ số giữa Công suất thực (P) và Công suất biểu kiến (S) trong một mạch điện xoay chiều (AC).

Để hiểu rõ, chúng ta cần phân biệt 3 loại công suất:

• Công suất thực (P):
  • Đây là phần công suất thực sự hữu ích, tạo ra công cơ học, nhiệt…
  • Nó biến đổi hoàn toàn thành các dạng năng lượng có ích (ví dụ: làm quay động cơ, phát sáng bóng đèn).
  • Đơn vị: Watt (W) hoặc Kilowatt (kW).
• Công suất phản kháng (Q):
  • Đây là phần công suất vô công, cần thiết để tạo ra từ trường trong các thiết bị có tính cảm (như động cơ, máy biến áp).
  • Nó không sinh ra công hữu ích mà chỉ tuần hoàn qua lại trong mạch.
  • Đơn vị: Volt-Ampe Phản kháng (VAr) hoặc Kilovolt-Ampe Phản kháng (kVAr).
• Công suất biểu kiến (S):
  • Đây là tổng công suất mà nguồn điện cung cấp, bao gồm cả P và Q.
  • Đây chính là tích số của Điện áp (U) và Dòng điện (I).
  • Đơn vị: Volt-Ampe (VA) hoặc Kilovolt-Ampe (kVA).

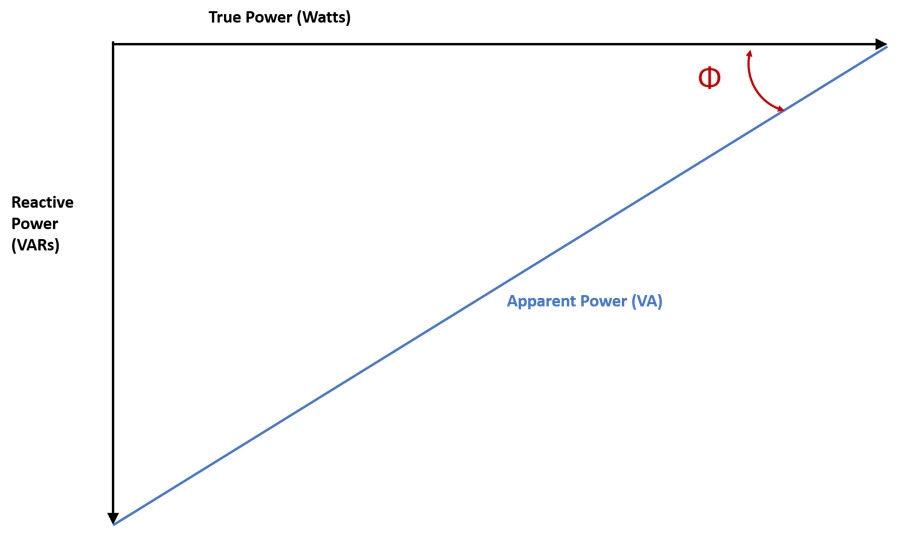

  • Mối liên hệ giữa ba đại lượng này là tam giác công suất: S² = P² + Q² (hay S = √(P² + Q²)).

Giá trị của cosφ luôn dao động từ 0 đến 1.

• cosφ = 1 (Lý tưởng): P = S. Toàn bộ công suất cung cấp đều là hữu ích (thường chỉ có ở tải thuần trở).
• cosφ < 1 (Thực tế): S > P. Hệ thống đang tiêu thụ công suất phản kháng Q.
• Mức chuẩn: Ngành điện lực (EVN) thường yêu cầu cosφ phải từ 0.85 đến 0.95.

Ý nghĩa sống còn của hệ số công suất cosφ

Hệ số cosφ đánh giá hiệu quả sử dụng điện. Cosφ cao (gần 1) giúp giảm lãng phí điện năng, giảm tổn thất nhiệt trên đường dây, và quan trọng nhất là tránh bị phạt tiền công suất phản kháng từ EVN nếu hệ số này dưới 0.85. Nâng cao cosφ giúp tiết kiệm chi phí điện hàng tháng.

Hệ số cosφ không phải là một thông số kỹ thuật đơn thuần; nó là một chỉ số sức khỏe tài chính và kỹ thuật của hệ thống điện.

• Đánh giá hiệu quả sử dụng điện: cosφ càng cao (tiến gần 1), hệ thống sử dụng điện càng hiệu quả. Toàn bộ dòng điện I chạy trong dây dẫn được dùng để sinh công P.
• Giảm tổn thất, tiết kiệm chi phí: Khi cosφ thấp, để cung cấp đủ công suất thực P cho thiết bị, nguồn điện phải cung cấp một dòng điện I lớn hơn (I = P / (U × cosφ)). Dòng điện lớn hơn gây tổn thất nhiệt I²R trên đường dây, làm lãng phí điện năng tiêu thụ và tăng hóa đơn tiền điện.
• Tránh bị phạt (Quan trọng nhất): Nếu cosφ trung bình của cơ sở bạn dưới 0.85, bạn sẽ bị EVN phạt tiền mua công suất phản kháng (Q). Nâng cao cosφ giúp loại bỏ hoàn toàn khoản phạt này, tiết kiệm chi phí đáng kể (có thể lên đến 20-30% tổng hóa đơn điện).
• Tăng khả năng mang tải: Khi cosφ cao, dòng điện I tổng giảm. Điều này giải phóng “không gian” trên đường dây và máy biến áp, cho phép bạn kết nối thêm tải mà không cần nâng cấp hạ tầng.
• Cải thiện sụt áp: Dòng điện I thấp hơn cũng giúp giảm sụt áp trên đường dây, giúp thiết bị vận hành ổn định và bền bỉ hơn.

Khuyến nghị chuyên gia: cosφ thấp là một triệu chứng của hệ thống điện không tối ưu. Bạn nên thực hiện một đánh giá hệ thống điện toàn diện để xác định nguyên nhân gốc rễ. Việc cài đặt các giải pháp giám sát năng lượng chuyên nghiệp cũng giúp theo dõi cosφ theo thời gian thực và đưa ra cảnh báo sớm.

Các loại hệ số công suất

Có 3 loại chính: 1. Trễ (Lagging): Phổ biến nhất, do tải cảm (động cơ, biến áp) làm dòng điện trễ pha sau điện áp. 2. Dẫn (Leading): Hiếm gặp, do tải dung (tụ điện) làm dòng điện vượt trước điện áp. 3. Tương đồng (Unity): Lý tưởng (cosφ = 1), xảy ra ở tải thuần trở (bếp điện).

Dựa vào đặc tính của tải, chúng ta có ba trường hợp chính:

• Trễ (Lagging Power Factor):
  • Xảy ra khi Dòng điện (I) trễ pha so với Điện áp (U).
  • Đây là trường hợp phổ biến nhất, xảy ra ở các tải có tính cảm (inductive loads) như: động cơ điện, máy biến áp, cuộn dây, đèn huỳnh quang. Các thiết bị này cần công suất Q để tạo từ trường.
• Dẫn (Leading Power Factor):
  • Xảy ra khi Dòng điện (I) vượt trước pha so với Điện áp (U).
  • Trường hợp này hiếm gặp hơn, xảy ra ở các tải có tính dung (capacitive loads) như tụ điện.
• Tương đồng (Unity Power Factor):
  • cosφ = 1. Dòng điện và điện áp trùng pha.
  • Chỉ xảy ra ở các tải thuần trở (resistive loads) như bóng đèn sợi đốt, bếp điện trở.

Trong công nghiệp, 99% trường hợp cosφ thấp là do tải trễ (Lagging). Do đó, phương pháp nâng cao cosφ chính là thêm tải dẫn (Leading) vào để bù trừ.

Phương pháp tính hệ số công suất cosφ

Sử dụng công thức cơ bản: cosφ = P / S. Trong đó, P (công suất thực) được đo bằng Watt kế, và S (công suất biểu kiến) được tính bằng S = U × I (cho 1 pha) hoặc S = √3 × U_d × I_d (cho 3 pha). Ngày nay, các đồng hồ đa năng hiện đại có thể đo trực tiếp cosφ.

Để tính cosφ, bạn cần biết P và S.

Trong đó:

• P được đo trực tiếp bằng Watt kế (đồng hồ đo công suất).
• S được tính gián tiếp. Với mạng 1 pha, S = U × I. Với mạng 3 pha, S = √3 × U_d × I_d.
  • U (Điện áp) đo bằng Vôn kế.
  • I (Dòng điện) đo bằng Ampe kế. (Lưu ý: Dòng điện I này cũng là cơ sở để chọn Aptomat theo công suất).

Ví dụ thực tế:

Một cơ sở sử dụng điện 3 pha có công suất thực tiêu thụ đo được P = 100 kW. Dòng điện đo được I = 180 A và điện áp dây U_d = 380 V.

1. Tính công suất biểu kiến S:
   S = √3 × 380 × 180 ≈ 118,215 VA ≈ 118.2 kVA
2. Tính hệ số cosφ:
   cosφ = 100 (kW) / 118.2 (kVA) ≈ 0.846

Kết quả: cosφ = 0.846. Hệ số này thấp hơn mức quy định 0.85, cơ sở này chắc chắn sẽ bị phạt tiền công suất phản kháng.

Ngày nay, các đồng hồ đa năng hoặc máy phân tích chất lượng điện hiện đại có thể đo và hiển thị trực tiếp cosφ mà không cần tính toán thủ công.

Phương pháp nâng cao hệ số cosφ

Mục tiêu là giảm công suất phản kháng (Q) lấy từ lưới. Có 2 cách: 1. Phương pháp tự nhiên: Vận hành thiết bị hợp lý (tránh chạy non tải, không tải). 2. Phương pháp nhân tạo (phổ biến nhất): Lắp đặt tụ bù để phát ra công suất phản kháng Q_C, bù lại Q_L mà tải tiêu thụ.

Mục tiêu của việc nâng cao cosφ là giảm công suất phản kháng Q mà hệ thống phải lấy từ lưới điện. Có hai nhóm phương pháp chính:

1. Phương pháp tự nhiên (Tối ưu vận hành)

Là các giải pháp tối ưu vận hành thiết bị để giảm Q phát sinh tại nguồn, bao gồm: thay động cơ non tải bằng loại có công suất nhỏ hơn, tránh cho động cơ chạy không tải, và ưu tiên dùng động cơ đồng bộ thay vì không đồng bộ.

Đây là các giải pháp tối ưu vận hành, giúp sử dụng thiết bị điện hiệu quả hơn để giảm Q phát sinh ngay tại nguồn.

• Thay thế động cơ non tải: Động cơ chạy non tải có cosφ rất thấp. Nên thay bằng động cơ có công suất nhỏ hơn, phù hợp với tải.
• Tránh chạy không tải: Tuyệt đối không để động cơ chạy không tải vì lúc này cosφ cực kỳ thấp.
• Ưu tiên động cơ đồng bộ: Nếu có thể, sử dụng động cơ đồng bộ (thay vì không đồng bộ) vì chúng có cosφ cao hơn, thậm chí có thể phát Q cho lưới.
• Tối ưu khởi động: Vận hành động cơ non tải hoặc sử dụng các mạch khởi động sao-tam giác không đúng cách cũng làm giảm cosφ.

2. Phương pháp nhân tạo (Bù công suất phản kháng)

Là phương pháp dùng thiết bị bù Q hiệu quả nhất. Giải pháp “vua” là sử dụng Tụ bù (Capacitor Banks). Tụ điện sẽ phát ra công suất phản kháng Q_C để bù trừ, triệt tiêu Q_L mà tải cảm (động cơ, biến áp) tiêu thụ, từ đó nâng cosφ tổng của hệ thống lên gần 1.

Đây là phương pháp hiệu quả và phổ biến nhất, sử dụng thiết bị để “bù” lại Q mà tải đã tiêu thụ.

• Máy bù đồng bộ: Là một động cơ đồng bộ chạy không tải. Nó có thể sản xuất hoặc tiêu thụ Q một cách linh hoạt. Tuy nhiên, chi phí vận hành và bảo trì cao, thường chỉ dùng cho các mạng lưới rất lớn.

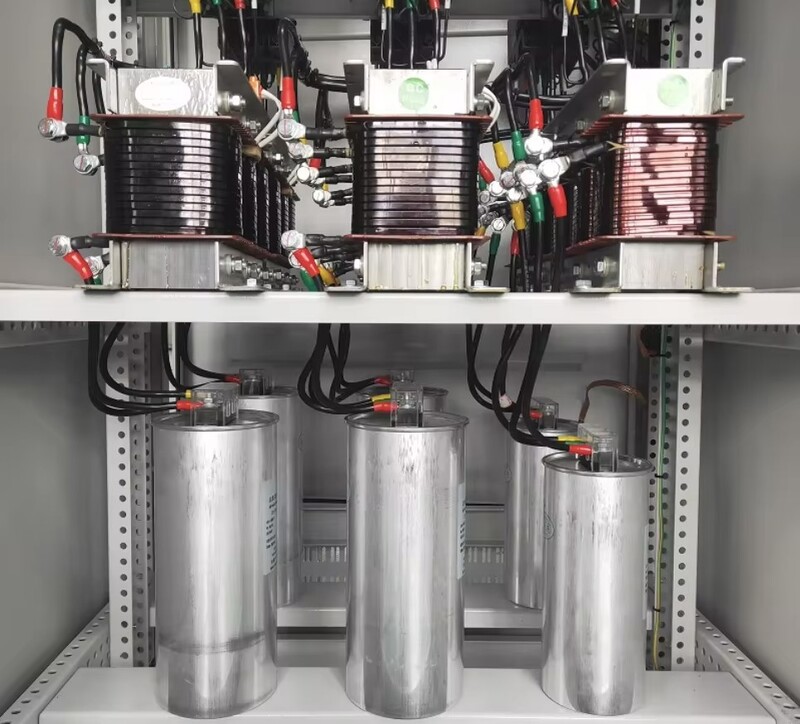

• Tụ bù (Capacitor Banks): Đây là giải pháp “vua”. Tụ điện là thiết bị có dung kháng (tính dung), nó phát ra công suất phản kháng Q_C để bù lại Q_L mà tải cảm (động cơ, biến áp) tiêu thụ.

Tính toán dung lượng bù (Q_bù):

Để nâng cosφ từ cosφ₁ (hiện tại) lên cosφ₂ (mục tiêu, thường là 0.95), ta dùng công thức:

Trong đó:

• P: Công suất thực (kW) của tải.
• φ₁: Góc công suất hiện tại (φ₁ = arccos(cosφ₁)).
• φ₂: Góc công suất mục tiêu (φ₂ = arccos(cosφ₂)).

Các tụ bù này thường được lắp đặt trong một tủ tụ bù (Automatic Power Factor Controller – APFC), có bộ điều khiển thông minh tự động đóng/cắt các cấp tụ điện để đảm bảo cosφ luôn duy trì ở mức 0.9 – 0.95.

Việc lắp đặt và bảo trì hệ thống điện có lắp đặt tụ bù cần được thực hiện bởi các chuyên gia để đảm bảo an toàn và hiệu quả, tránh các hiện tượng như cộng hưởng nguy hiểm.

Câu hỏi thường gặp (FAQ)

1. Cosφ dưới 0.85 bị phạt bao nhiêu?
   Mức phạt được EVN quy định dựa trên hệ số k. Ví dụ, nếu cosφ của bạn là 0.8, bạn có thể bị phạt thêm 10-15% trên tổng hóa đơn tiền điện (phần công suất thực P). Cosφ càng thấp, mức phạt càng nặng.
2. Làm thế nào để đo cosφ thực tế tại nhà máy?
   Cách chính xác nhất là sử dụng đồng hồ đa năng kỹ thuật số (multimeter) cao cấp, ampe kìm đo công suất, hoặc lý tưởng nhất là máy phân tích chất lượng điện (Power Quality Analyzer). Các thiết bị này đo P, Q, S, và cosφ theo thời gian thực.
3. Nâng cao cosφ có lợi ích gì ngay lập tức?
   Lợi ích lớn nhất và nhanh nhất là tiết kiệm tiền do không còn bị phạt công suất phản kháng. Về lâu dài, nó giúp giảm tổn thất điện, tăng tuổi thọ thiết bị và tối ưu hóa khả năng chịu tải của hạ tầng điện.

Kết luận

Hệ số công suất cosφ không chỉ là một thông số kỹ thuật khô khan mà là một chỉ số KPI (Key Performance Indicator) về hiệu quả tài chính và vận hành của hệ thống điện. Duy trì cosφ ở mức cao (trên 0.9) là một yêu cầu bắt buộc để tiết kiệm chi phí, giảm lãng phí năng lượng và đảm bảo hệ thống vận hành ổn định.
