Hệ Thống Chống Sét (HTCS): Cấu Tạo, Phân Loại và Lắp Đặt
Sét là một hiện tượng tự nhiên có sức tàn phá khủng khiếp, có khả năng gây ra cháy nổ, hư hỏng thiết bị và đe dọa trực tiếp đến tính mạng con người. Hệ thống chống sét (HTCS) là một tập hợp các thiết bị và giải pháp kỹ thuật được thiết kế để bảo vệ công trình, thiết bị điện tử và con người khỏi những thiệt hại này.
Vai trò cốt lõi của nó là chủ động tạo ra một con đường an toàn để dẫn dòng điện khổng lồ của sét xuống đất một cách có kiểm soát.
Hệ thống chống sét là gì và tại sao nó quan trọng?
Hệ thống chống sét (HTCS) là một hệ thống kỹ thuật thu hút và dẫn truyền dòng sét xuống đất an toàn. Nó có vai trò sống còn trong việc bảo vệ tính mạng con người, tài sản (ngăn cháy nổ, hư hỏng kết cấu) và các thiết bị điện tử nhạy cảm khỏi sự tàn phá của sét.
1. Nguyên lý hoạt động
HTCS hoạt động bằng cách tạo ra một “điểm ưu tiên” (kim thu sét) để chủ động thu hút sét. Sau đó, nó cung cấp một đường dẫn có điện trở cực thấp (bao gồm dây dẫn sét và hệ thống tiếp địa) để tiêu tán năng lượng sét khổng lồ xuống đất một cách an toàn và có kiểm soát.

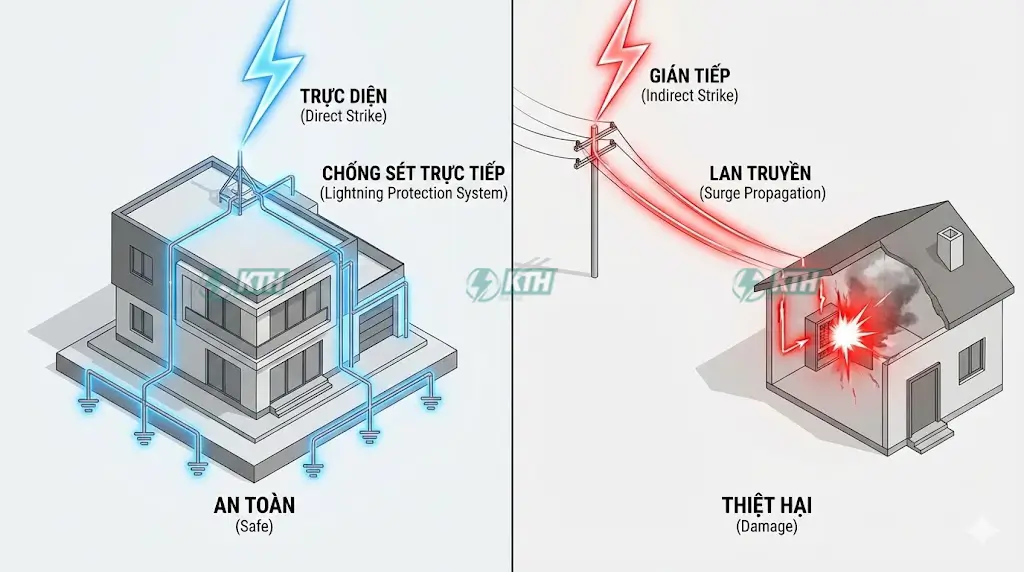

Cần phải hiểu rõ: HTCS không ngăn cản sét hình thành. Thay vào đó, nó hoạt động như một “người bảo vệ”, chủ động thu hút sét đánh vào khu vực được bảo vệ và dẫn truyền năng lượng sét từ đám mây xuống đất an toàn thông qua các thành phần chuyên dụng.
Việc này giúp giảm thiểu rủi ro cháy nổ và hư hỏng nghiêm trọng cho các thiết bị điện tử nhạy cảm, đặc biệt là trong các hệ thống IoT (Internet of Things) hiện đại.
2. Chức năng chính của HTCS
Chức năng chính của HTCS bao gồm: 1) Bảo vệ an toàn tuyệt đối cho tính mạng con người. 2) Ngăn ngừa hỏa hoạn, cháy nổ và hư hỏng kết cấu công trình. 3) Bảo vệ các thiết bị điện, điện tử nhạy cảm khỏi các xung quá áp đột ngột do sét gây ra.
- Bảo vệ con người: Giảm thiểu tối đa nguy cơ bị sét đánh trực tiếp, vốn có thể gây bỏng nặng, ngừng tim hoặc tổn thương thần kinh vĩnh viễn.
- Bảo vệ tài sản: Ngăn ngừa hư hỏng kết cấu nhà cửa, cơ sở hạ tầng. Đây là yếu tố then chốt trong các dịch vụ thi công điện nhà xưởng hoặc các tòa nhà cao tầng.
- Bảo vệ thiết bị: Tránh hỏng hóc cho các thiết bị đóng cắt, máy chủ, và hệ thống điện tử. Một hệ thống HTCS tốt giúp duy trì sự ổn định của hệ thống điện và viễn thông, tránh gián đoạn sản xuất.
- Ngăn ngừa cháy nổ: Sét là nguyên nhân phổ biến gây ra hỏa hoạn. HTCS đặc biệt quan trọng trong PCCC trạm biến áp và các khu vực có vật liệu dễ cháy.
Các thành phần cốt lõi của một hệ thống chống sét

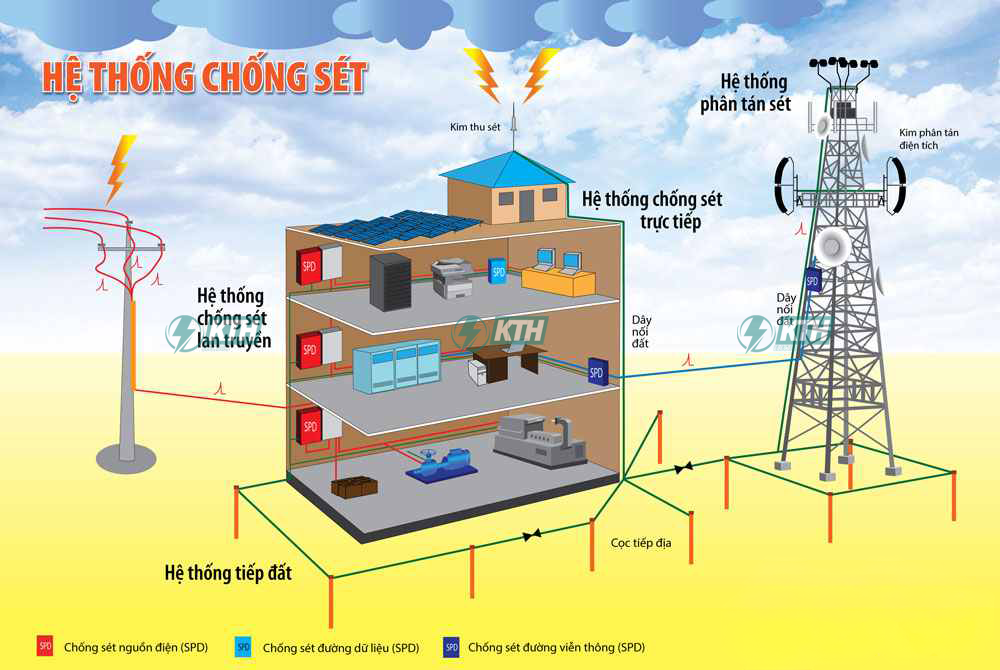

Một HTCS tiêu chuẩn hiện đại (năm 2025) gồm 5 thành phần chính: 1) Kim chống sét (thu sét), 2) Dây dẫn sét (dẫn sét), 3) Hệ thống tiếp địa (tiêu tán sét), 4) Thiết bị chống sét lan truyền (SPD – bảo vệ nội bộ), và 5) các Thiết bị giám sát thông minh.
Một HTCS hoàn chỉnh bao gồm nhiều bộ phận hoạt động phối hợp với nhau.
- Kim chống sét (Lightning Rod): Là bộ phận thu hút sét, thường được lắp đặt tại điểm cao nhất của công trình. Có nhiều loại: kim Franklin cổ điển, kim phát xạ sớm (ESE) hoặc công nghệ phân tán điện tích.
- Thiết bị chống sét lan truyền (SPD – Surge Protection Device): Cực kỳ quan trọng. SPD được lắp đặt trên đường nguồn và đường tín hiệu để ngăn chặn các xung quá áp đột ngột do sét đánh gián tiếp. Đây là giải pháp bảo vệ chuyên sâu, bạn có thể tìm hiểu thêm về chống sét lan truyền tại đây.
- Dây dẫn sét (Down Conductor): Là dây cáp (thường bằng đồng hoặc nhôm) kết nối kim chống sét với hệ thống tiếp địa. Nhiệm vụ của nó là cung cấp một đường dẫn an toàn, có trở kháng thấp cho dòng sét.

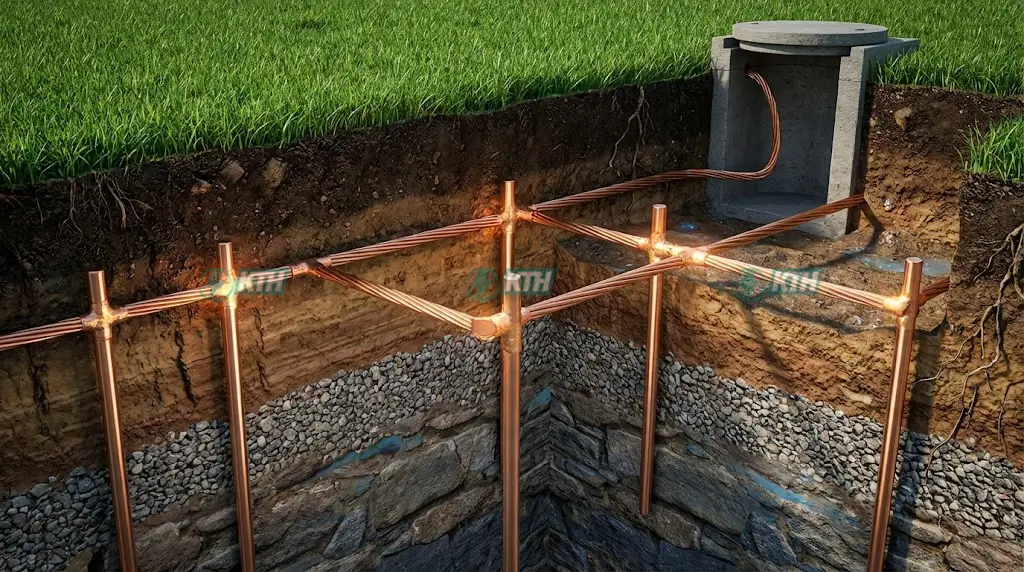

- Hệ thống tiếp địa (Grounding System): Đây là nền tảng của HTCS. Nó bao gồm các cọc hoặc tấm tiếp địa được chôn sâu dưới đất để tiêu tán năng lượng sét vào lòng đất. Một hệ thống tiếp địa chuẩn phải có điện trở đất rất thấp (tiêu chuẩn Việt Nam TCVN 9385:2012 yêu cầu < 10Ω).
- Thiết bị giám sát: Các hệ thống hiện đại có thể bao gồm bộ đếm sét (LSC) hoặc các hệ thống giám sát năng lượng (PME) để kiểm tra tình trạng và hiệu suất của hệ thống theo thời gian thực.
Phân loại các hệ thống chống sét phổ biến
Các hệ thống được phân loại chính thành: Hệ thống bảo vệ bên ngoài (gồm công nghệ Franklin cổ điển, Phát xạ sớm ESE, và Phân tán điện tích) và Hệ thống bảo vệ bên trong (sử dụng thiết bị chống sét lan truyền SPD).
Tùy thuộc vào quy mô và mức độ nhạy cảm của công trình, các chuyên gia sẽ lựa chọn giải pháp phù hợp.
| Loại hệ thống | Nguyên lý hoạt động | Ứng dụng | Lợi ích | Nhược điểm |
|---|---|---|---|---|
| Bên ngoài – Franklin (Cổ điển) | Thu hút sét thụ động vào kim nhọn và dẫn xuống đất. | Công trình nhỏ/trung bình, nhà ở. | Chi phí thấp (khoảng 10-20 triệu VNĐ), dễ lắp đặt. | Phạm vi bảo vệ hạn chế. |
| Bên ngoài – Phát xạ sớm (ESE) | Chủ động phát tia tiên đạo sớm để “bắt” sét ở phạm vi rộng hơn. | Công trình lớn, khu vực mở, nhà xưởng. | Phạm vi bảo vệ rộng (bán kính lên đến >100m), tiết kiệm dây dẫn. | Chi phí kim cao hơn (20-40 triệu VNĐ). |
| Bên ngoài – Phân tán điện tích | Liên tục triệt tiêu sự tích tụ điện tích tại công trình, ngăn cản sét hình thành. | Công trình đặc biệt nhạy cảm (trung tâm dữ liệu, viễn thông). | Bảo vệ toàn diện, chủ động ngăn sét. | Lắp đặt phức tạp, chi phí rất cao. |
| Chống sét lan truyền (Nội bộ) | Lắp các SPD để chuyển hướng xung quá áp (do sét đánh gián tiếp) xuống đất. | Bảo vệ thiết bị điện, Aptomat chống giật, hệ thống viễn thông. | Dễ lắp đặt, bảo vệ mạch nhạy cảm. | Cần bảo trì và thay thế định kỳ khi SPD hết tuổi thọ. |
| Nối đất cân bằng điện thế | Kết nối tất cả các hệ thống tiếp địa (điện, viễn thông) để duy trì cùng một mức điện áp. | Ngăn chênh lệch điện thế nguy hiểm (điện áp bước). | Tăng an toàn điện, dễ tích hợp. | Yêu cầu kỹ thuật thiết kế cao. |
Tiêu chí lựa chọn và lắp đặt hệ thống chống sét
Việc lựa chọn HTCS tối ưu phải dựa trên 4 yếu tố chính: Đánh giá rủi ro sét tại khu vực (mật độ, cường độ), loại hình và giá trị công trình, điều kiện địa lý (đặc biệt là điện trở suất của đất), và tổng chi phí (đầu tư và bảo trì). Quá trình lắp đặt phải tuân thủ nghiêm ngặt các tiêu chuẩn TCVN 9385:2012 và IEC 62305.
Việc lắp đặt HTCS đòi hỏi chuyên môn kỹ thuật cao và phải tuân thủ các tiêu chuẩn nghiêm ngặt.
1. Cơ sở lựa chọn hệ thống phù hợp
Phải dựa trên 5 yếu tố: 1) Mật độ sét và mức độ rủi ro tại khu vực (miền Trung và Bắc Việt Nam có rủi ro cao). 2) Quy mô và tính chất công trình (nhà ở khác nhà xưởng, trạm biến áp). 3) Đặc tính địa lý (điện trở suất đất). 4) Tổng chi phí đầu tư. 5) Yêu cầu bảo trì định kỳ.
- Đánh giá rủi ro: Dựa trên tần suất sét tại khu vực (Việt Nam có mật độ sét cao, trung bình 2 triệu cú sét/năm), loại công trình và giá trị tài sản bên trong.
- Loại công trình: Nhà ở dân dụng có yêu cầu khác với nhà máy sản xuất, trạm biến áp hoặc trạm sạc xe điện.
- Điều kiện địa lý: Khu vực đất ẩm, đất nhiễm mặn sẽ ảnh hưởng đến điện trở suất của đất và yêu cầu vật liệu chống ăn mòn.
- Chi phí: Đầu tư ban đầu có thể dao động từ 10 triệu đến hàng trăm triệu đồng, tùy công nghệ.
- Yêu cầu bảo trì: Hệ thống phải dễ dàng kiểm tra, đặc biệt là đo điện trở tiếp địa.
2. Quy trình triển khai chuyên nghiệp
Quy trình chuẩn 5 bước: 1) Khảo sát rủi ro & Thiết kế chi tiết. 2) Thi công hệ thống tiếp địa (phải đảm bảo điện trở < 10Ω). 3) Lắp đặt kim thu sét và dây dẫn. 4) Kiểm tra, đo đạc và nghiệm thu bằng thiết bị thí nghiệm điện chuyên dụng. 5) Bảo trì định kỳ (khuyến nghị 6-12 tháng/lần).
Một dự án lắp đặt HTCS chuyên nghiệp thường bao gồm 5 bước:
- Khảo sát rủi ro & Thiết kế: Chuyên gia sẽ đánh giá hệ thống điện hiện hữu, đo đạc và vẽ sơ đồ vị trí kim, đường đi của dây dẫn và cấu hình bãi tiếp địa.

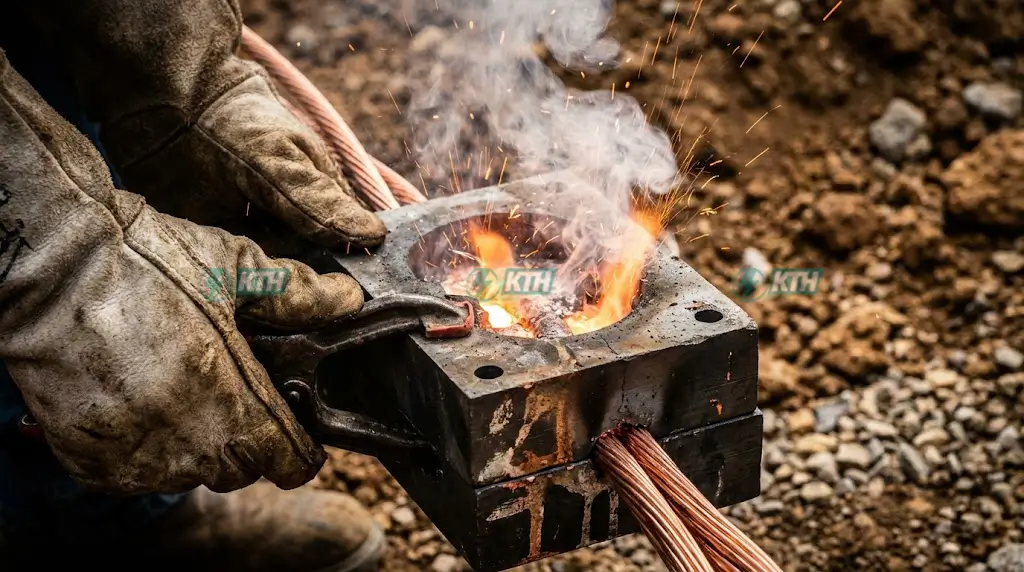

- Thi công tiếp địa: Đây là bước quan trọng nhất. Đội ngũ kỹ thuật sẽ tiến hành thi công tiếp địa (đào rãnh, đóng cọc, hàn hóa nhiệt) đảm bảo điện trở đất < 10Ω theo tiêu chuẩn.
- Lắp đặt kim và dây dẫn: Lắp kim thu sét tại vị trí đã thiết kế và kết nối với hệ thống tiếp địa.
- Kiểm tra và Nghiệm thu: Sử dụng thiết bị chuyên dụng để đo điện trở một chiều (DC) và các thông số khác. Quá trình này cần được thực hiện bởi một đơn vị dịch vụ thí nghiệm điện độc lập.
- Bảo trì định kỳ: Hệ thống cần được kiểm tra 6-12 tháng/lần để đảm bảo các kết nối vẫn tốt và điện trở đất không tăng.
3. Tiêu chuẩn và quy định cần tuân thủ
ác tiêu chuẩn pháp lý và kỹ thuật quan trọng nhất cần tuân thủ tại Việt Nam (cập nhật 2025) bao gồm: TCVN 9385:2012 (tiêu chuẩn quốc gia về chống sét cho công trình), NF C 17-102:2011 (tiêu chuẩn Pháp cho kim ESE), và bộ tiêu chuẩn quốc tế IEC 62305 (về quản lý rủi ro và bảo vệ chống sét).
Để đảm bảo hiệu quả, HTCS phải tuân thủ các tiêu chuẩn quốc gia và quốc tế như:
- TCVN 9385:2012: Tiêu chuẩn Việt Nam về chống sét cho công trình xây dựng.
- NF C 17-102:2011: Tiêu chuẩn Pháp cho kim phát xạ sớm (ESE).
- IEC 62305:2010: Bộ tiêu chuẩn quốc tế về bảo vệ chống sét.
- UL 96A: Yêu cầu lắp đặt hệ thống của Hoa Kỳ.
Tổng kết
Đầu tư vào một hệ thống chống sét đúng tiêu chuẩn không phải là chi phí, mà là khoản đầu tư thiết yếu để bảo vệ tài sản và tính mạng. Việc lựa chọn công nghệ phù hợp (Franklin, ESE hay chống sét lan truyền) và một đơn vị nhà thầu cơ điện chuyên nghiệp là yếu tố quyết định đến hiệu quả của toàn bộ hệ thống.
Để đảm bảo an toàn tuyệt đối cho công trình của bạn, hãy luôn ưu tiên các sản phẩm quốc tế, quy trình lắp đặt chuẩn kỹ thuật và thực hiện bảo trì hệ thống điện định kỳ.
