Hệ Thống Giám Sát Năng Lượng PME: Hướng Dẫn Chi Tiết Triển Khai Và Tối Ưu Hóa 2025

Hệ thống giám sát năng lượng PME (Power Monitoring Expert) của Schneider Electric là một giải pháp phần mềm toàn diện, chuyên dụng để giám sát, phân tích và quản lý hệ thống điện. Đây không chỉ là một công cụ ghi dữ liệu, mà là một trung tâm phân tích thông minh, giúp biến dữ liệu thô thành các quyết định vận hành chiến lược.

PME thu thập dữ liệu liên tục từ các thiết bị trong hệ thống, bao gồm đồng hồ đo, rơ-le bảo vệ, và các thiết bị đóng cắt như ACB là gì (Máy cắt không khí) hay MCCB là gì (Aptomat khối), thông qua các giao thức Modbus hoặc ION.

Khả năng vượt trội của PME nằm ở việc phân tích chất lượng điện năng (PQ), tự động phát hiện các sự cố như sụt áp, quá áp, và các loại sóng hài có hại, theo dõi chi tiết điện năng tiêu thụ đến từng tải. Nền tảng này cho phép tạo báo cáo tự động tuân thủ các tiêu chuẩn khắt khe như IEC 61000-4-30 và EN 50160.

Khi được triển khai qua nền tảng EcoStruxure, PME dễ dàng tích hợp với các hệ thống BMS/SCADA, giúp doanh nghiệp:

• Giảm chi phí năng lượng từ 15-20%.
• Tối ưu thời gian hoạt động (Uptime) lên đến 100% cho các cơ sở hạ tầng quan trọng (data centers, bệnh viện, nhà máy).
• Bản cập nhật 2025 tập trung vá các lỗ hổng bảo mật (CVE-2025-54924).

(Disclaimer: Việc cài đặt và cấu hình PME phức tạp, đòi hỏi chuyên môn cao. Luôn tham khảo ý kiến của các chuyên gia hoặc đơn vị dịch vụ thí nghiệm điện được chứng nhận. Bài viết được tổng hợp từ các nguồn kỹ thuật chính thức.)

Các Chức Năng Cốt Lõi Của Power Monitoring Expert

PME có 4 chức năng cốt lõi: Giám sát thời gian thực (Real-time Monitoring) qua dashboard, Phân tích chất lượng điện năng (PQ) để tìm nguyên nhân gốc rễ, Quản lý chi phí năng lượng để phân bổ và tính toán hệ số công suất, và Cảnh báo/Báo cáo tự động tuân thủ ISO 50001.

PME không chỉ thu thập dữ liệu. Nó chuyển đổi dữ liệu đó thành hành động cụ thể thông qua các mô-đun chức năng mạnh mẽ.

1. Giám sát thời gian thực (Real-time Monitoring)

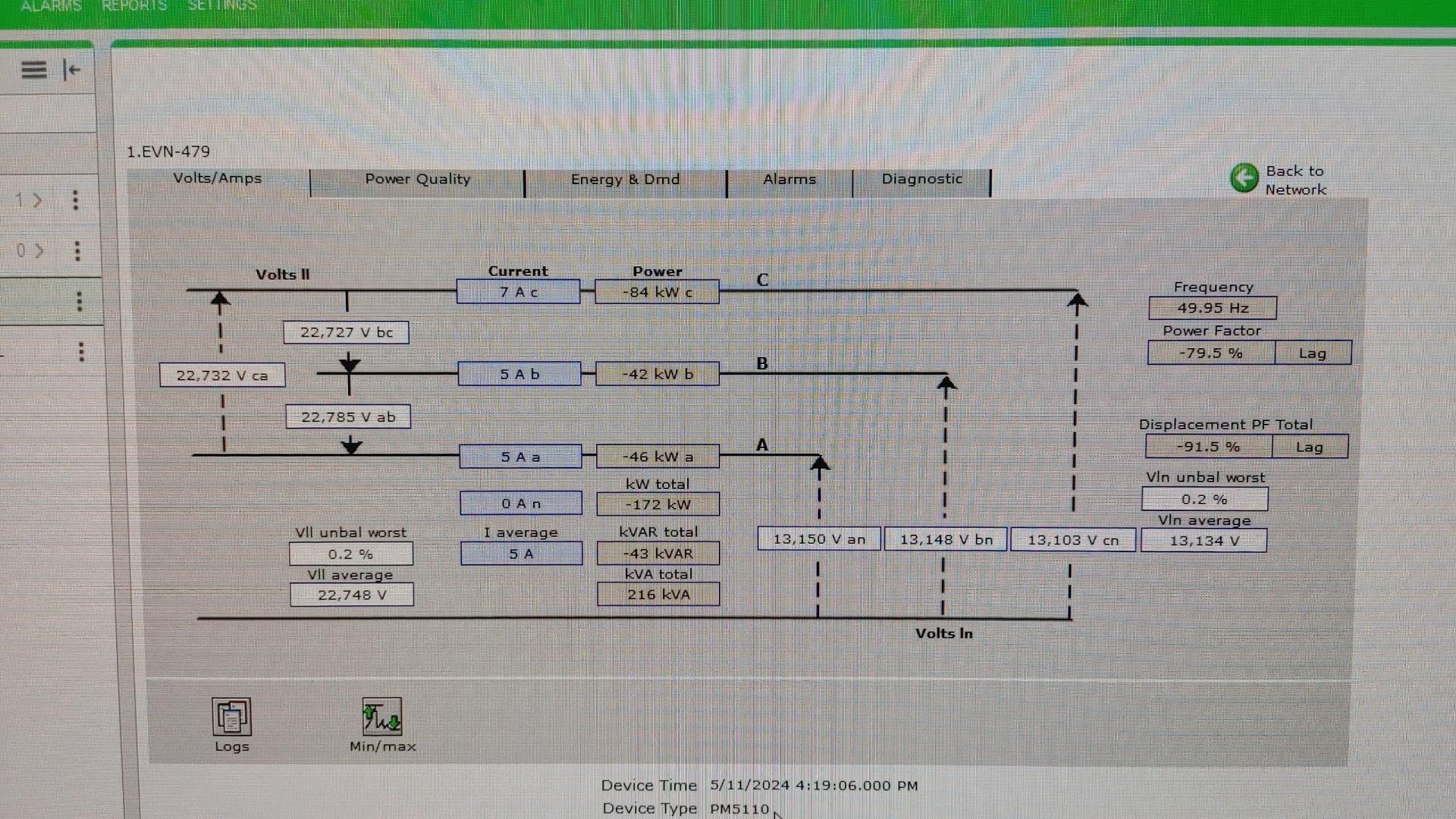

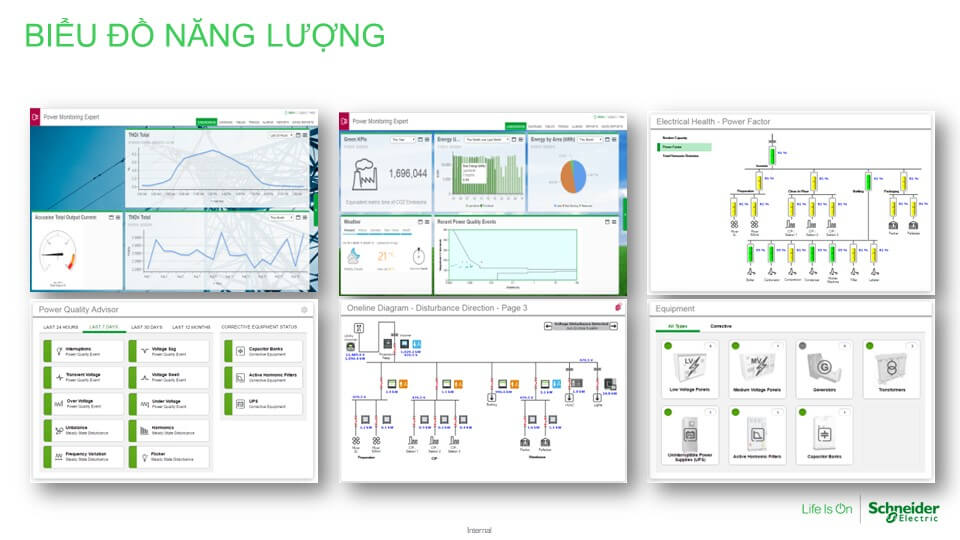

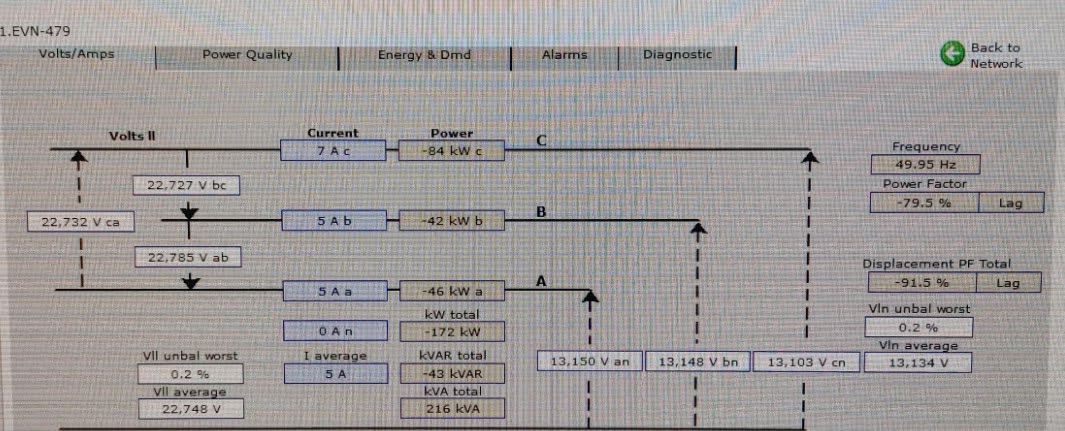

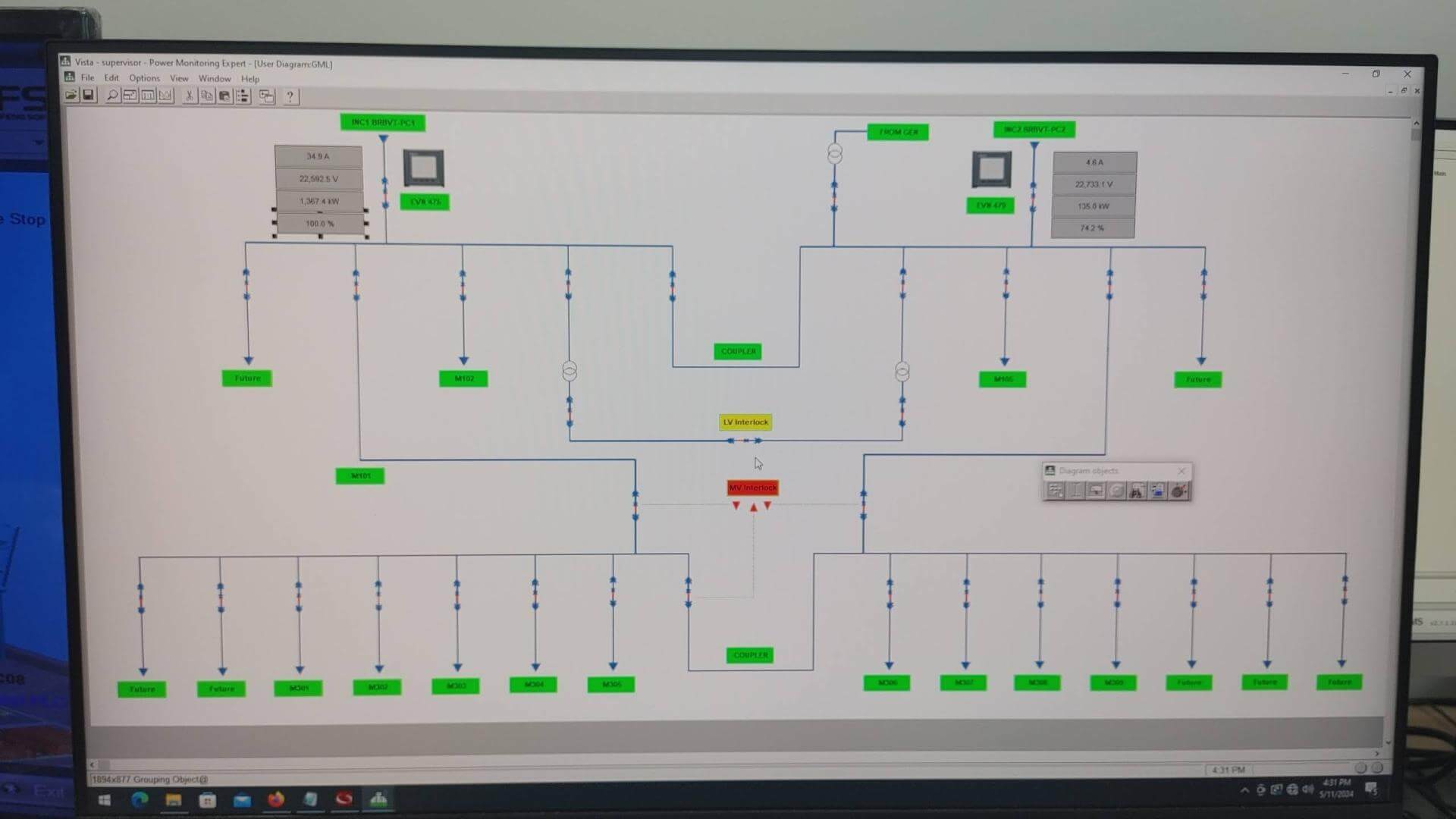

Chức năng này cho phép người dùng tạo dashboards tùy chỉnh (Vista/Designer) để xem trạng thái hệ thống, biểu đồ tải và thông số thiết bị. Nó cung cấp giao diện web an toàn, tối ưu cho di động, cho phép truy cập từ bất kỳ đâu trong mạng.

Tạo các dashboards tùy chỉnh (Vista/Designer) để trực quan hóa trạng thái hệ thống, biểu đồ tải, và mọi thông số từ thiết bị. Giao diện web (Web interface) cho phép truy cập an toàn từ bất kỳ máy tính hoặc thiết bị di động nào trong mạng.

Các bước: 1. Cài đặt PME server. 2. Kết nối thiết bị qua ION setup. 3. Thiết kế dashboard qua Vista/Designer.

2. Phân tích chuyên sâu về chất lượng điện năng (PQ)

Đây là chức năng giá trị nhất, PME tự động phát hiện, ghi lại và phân loại các sự cố chất lượng điện (quá áp, sóng hài). Nó sử dụng tính năng bắt sóng (waveforms capture) để phân tích nguyên nhân gốc rễ (root cause analysis), giúp ngăn ngừa hỏng hóc thiết bị.

Đây là giá trị cốt lõi của PME. Hệ thống tự động phát hiện, ghi lại và phân loại các sự cố như quá áp, nhấp nháy, và sóng hài (harmonics). PME cho phép phân tích nguyên nhân gốc rễ (root cause analysis) thông qua bắt sóng (waveforms capture), giúp ngăn ngừa hỏng hóc thiết bị và hỗ trợ các giải pháp lọc sóng hài kịp thời.

Các bước: 1. Kích hoạt PQ logging trong Designer. 2. Đặt ngưỡng (ví dụ: tổng sóng hài <5%). 3. Phân tích sự kiện trong Web Apps.

3. Quản lý và phân bổ chi phí năng lượng

PME cho phép theo dõi chi phí tiêu thụ chi tiết đến từng khu vực hoặc dây chuyền sản xuất. Chức năng này giúp xác định lãng phí, xác minh hiệu quả tiết kiệm, và tính toán hệ số công suất (cos φ) để tránh bị phạt, hỗ trợ lắp đặt tụ bù 3 pha.

PME theo dõi chi phí tiêu thụ xuống đến cấp độ từng khu vực, từng dây chuyền sản xuất, giúp xác định chính xác các điểm lãng phí và xác minh hiệu quả của các dự án tiết kiệm năng lượng.

Đặc biệt, phần mềm hỗ trợ tính toán hệ số công suất (cos φ) để tránh bị phạt từ công ty điện lực. Dữ liệu này là cơ sở để triển khai các giải pháp cải thiện PF như lắp đặt tụ bù 3 pha.

Các bước: 1. Ánh xạ nguồn và tải trong hierarchy. 2. Cấu hình mô-đun phân bổ chi phí. 3. Tạo báo cáo chi phí hàng tháng.

4. Hệ thống cảnh báo và báo cáo tự động

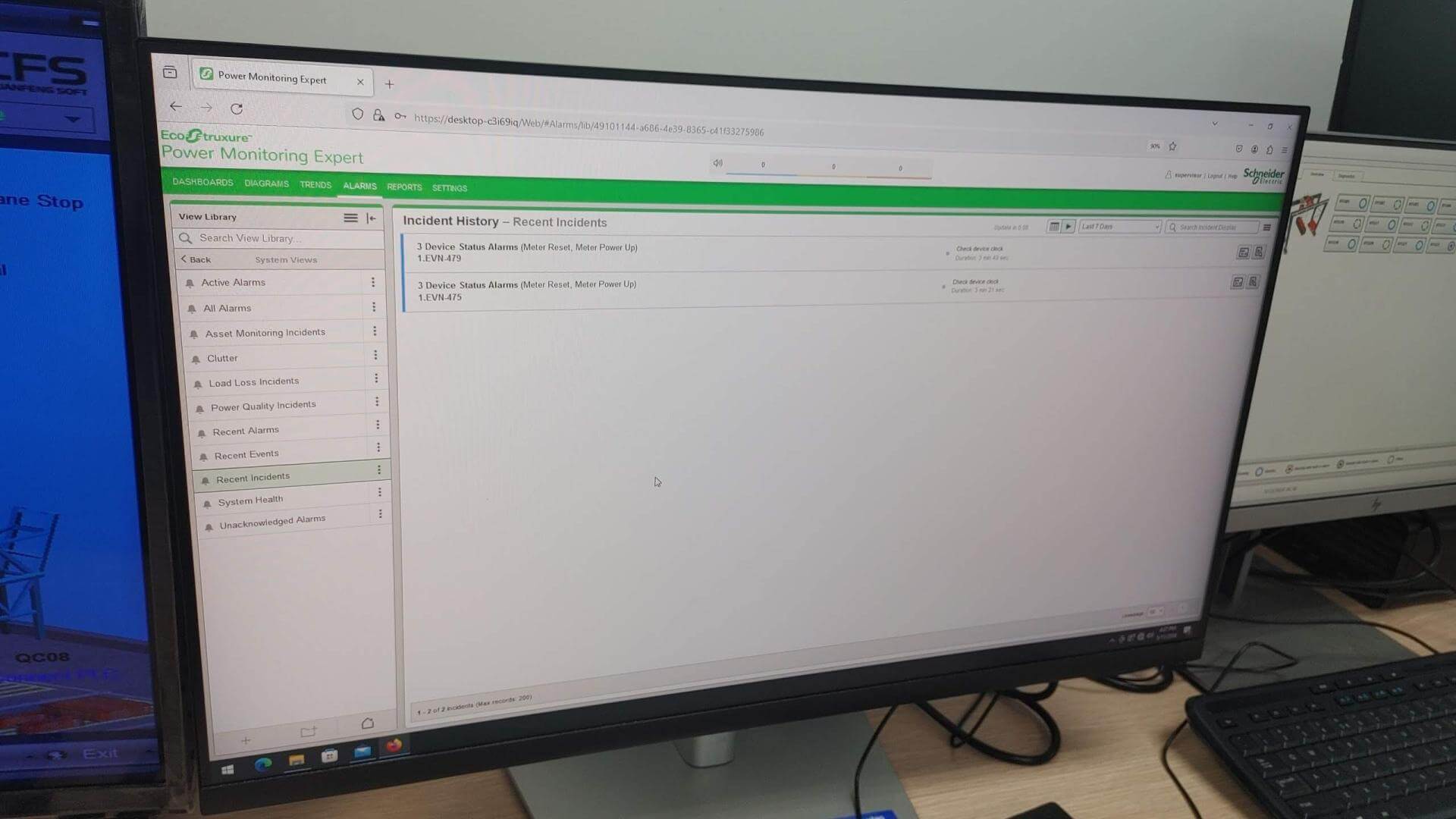

Hệ thống cho phép cấu hình cảnh báo tự động (qua Email/SMS) khi có thông số bất thường (quá tải, PF thấp). Nó cũng tự động tạo và xuất các báo cáo tuân thủ (như ISO 50001) theo lịch trình định sẵn.

Dễ dàng cấu hình cảnh báo (alerts) cho các thông số bất thường (ví dụ: quá tải, cường độ dòng điện là gì tăng vọt, PF thấp), và tự động gửi thông báo qua Email/SMS đến đội ngũ vận hành. Hệ thống tự động tạo báo cáo tuân thủ ISO 50001, xuất ra PDF/Excel theo lịch trình.

Các bước: 1. Đặt quy tắc cảnh báo trong Alarming module. 2. Lên lịch báo cáo qua Task Scheduler. 3. Tích hợp với hệ thống bên ngoài.

Lợi Ích Vận Hành Thực Tiễn Khi Triển Khai PME

Triển khai PME mang lại 4 lợi ích chính: Tối đa hóa Uptime (giảm 20% downtime) bằng bảo trì dự đoán, Giảm chi phí năng lượng (tiết kiệm 15%) qua tối ưu PF và cắt tải, Nâng cao hiệu quả vận hành bằng tự động hóa, và Đảm bảo tuân thủ các tiêu chuẩn (IEC 61000-4-30, ISO 50001).

Việc triển khai PME mang lại giá trị đo lường được, vượt xa việc đọc đồng hồ thủ công.

Tối đa hóa độ tin cậy và thời gian hoạt động (Uptime)

PME dự đoán sự cố tiềm ẩn bằng cách phân tích xu hướng chất lượng điện (PQ). Điều này cho phép đội ngũ kỹ thuật can thiệp sớm, bảo vệ thiết bị nhạy cảm và là chìa khóa của chiến lược bảo trì hệ thống điện dự đoán, giảm downtime tới 20%.

PME giúp dự đoán các sự cố tiềm ẩn thông qua phân tích xu hướng PQ, cho phép đội ngũ kỹ thuật can thiệp sớm trước khi thiết bị nhạy cảm (như server, máy y tế) bị hư hỏng. Đây là một phần quan trọng của chiến lược bảo trì hệ thống điện dự đoán, giúp giảm downtime tại các nhà máy lên đến 20%.

Các bước: 1. Giám sát dữ liệu real-time. 2. Phân tích nhật ký lịch sử. 3. Lên lịch bảo trì dựa trên xu hướng.

Giảm chi phí năng lượng và vận hành

PME xác định chính xác các tải gây lãng phí, cho phép tối ưu hóa hệ số công suất (cos φ) để tránh phạt và lập trình cắt tải thông minh (load shedding) vào giờ cao điểm. Các data center đã ghi nhận tiết kiệm 15% chi phí nhờ PME.

Xác định chính xác các tải, dây chuyền đang gây lãng phí năng lượng. Tối ưu hóa hệ số công suất để tránh phạt, và lập trình cắt tải thông minh (load shedding) vào giờ cao điểm. Các trung tâm dữ liệu đã ghi nhận tiết kiệm 15% chi phí vận hành qua tối ưu chỉ số PUE nhờ PME.

Các bước: 1. Theo dõi tiêu thụ trên từng tải. 2. Thực thi kịch bản cắt tải. 3. Xác minh tiết kiệm qua báo cáo trước-sau.

Nâng cao hiệu quả vận hành

PME tự động hóa hoàn toàn việc thu thập dữ liệu và báo cáo, giải phóng thời gian của kỹ sư. Điều này thúc đẩy các quyết định dựa trên dữ liệu (data-driven), giúp ưu tiên bảo trì và đầu tư nâng cấp hiệu quả hơn.

Tự động hóa hoàn toàn việc thu thập và tổng hợp dữ liệu, giải phóng thời gian cho đội ngũ kỹ thuật tập trung vào phân tích và tối ưu. Các quyết định dựa trên dữ liệu (data-driven decisions) giúp ưu tiên các hoạt động bảo trì và đầu tư nâng cấp, thay vì phản ứng thụ động với sự cố.

Các bước: 1. Tự động hóa báo cáo. 2. Sử dụng KPIs trong EnPIs module. 3. Tích hợp với SCADA để có cái nhìn tổng quan.

Đảm bảo tuân thủ các tiêu chuẩn

Phần mềm tự động theo dõi và ghi lại các chỉ số chất lượng điện theo các tiêu chuẩn quốc tế khắt khe như IEC 61000-4-30 Class A. Nó cũng hỗ trợ đắc lực cho các cuộc đánh giá (audits) quản lý năng lượng theo tiêu chuẩn ISO 50001.

PME tự động theo dõi và báo cáo các chỉ tiêu chất lượng điện theo tiêu chuẩn IEC 61000-4-30 Class A, đồng thời hỗ trợ đắc lực cho các cuộc đánh giá (audits) theo tiêu chuẩn quản lý năng lượng ISO 50001.

Các bước: 1. Cấu hình tiêu chuẩn trong PQ module. 2. Xuất nhật ký cho audits. 3. Cập nhật phiên bản 2025 để đảm bảo bảo mật.

PME Tích Hợp Vào Hệ Thống Như Thế Nào?

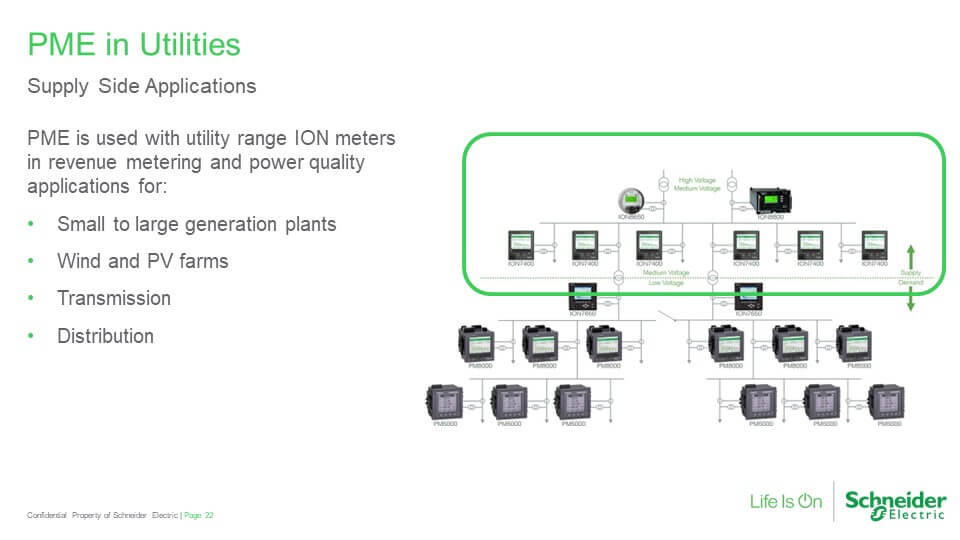

PME tích hợp theo 4 lớp: Lớp thu thập dữ liệu (từ thiết bị trường như máy biến áp là gì), Lớp phần mềm (lưu trữ SQL, xử lý analytics), Lớp tích hợp hệ thống (liên kết BMS/SCADA qua OPC/APIs), và Lớp truy cập (Web-based an toàn).

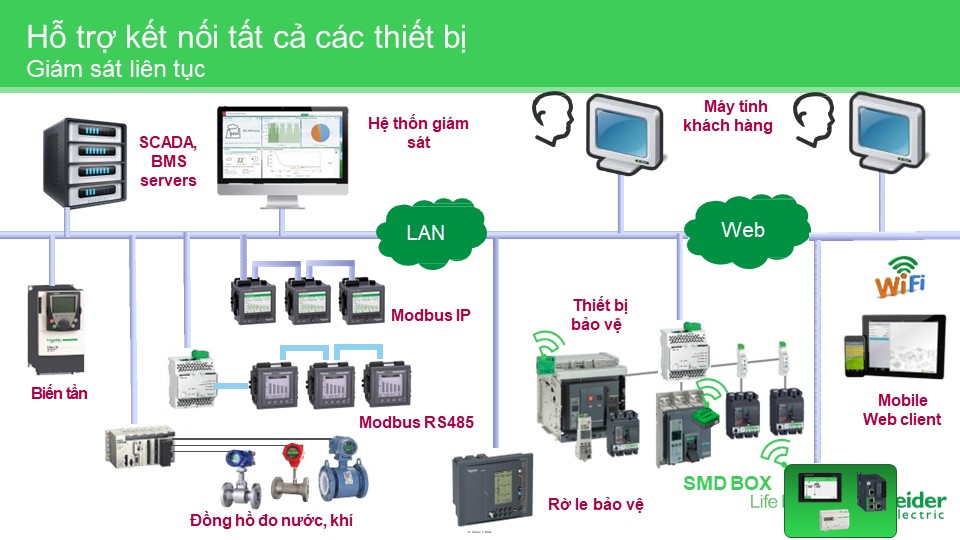

PME hoạt động như lớp “não bộ” thông minh trong kiến trúc EcoStruxure của Schneider.

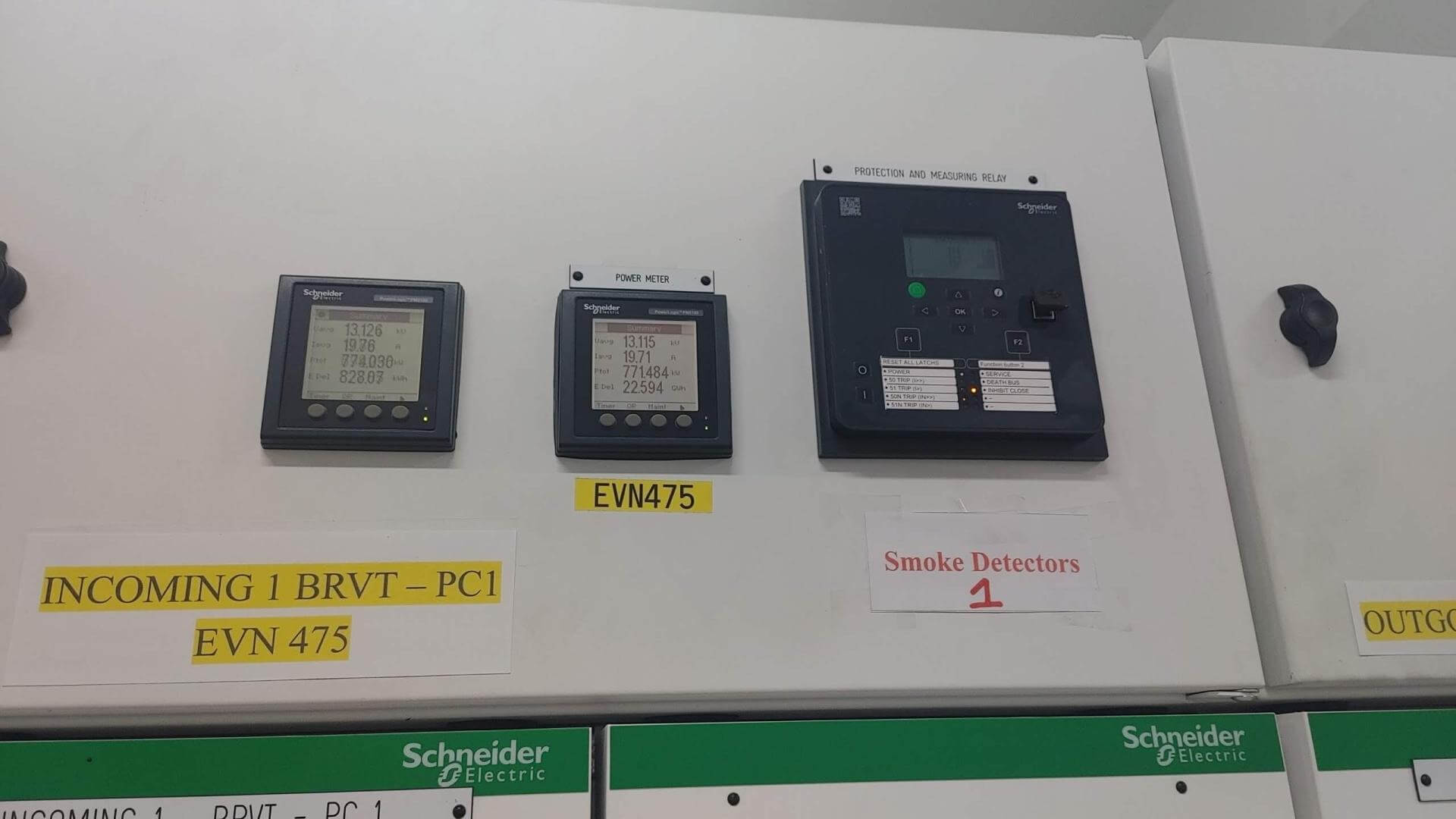

1. Lớp Thu thập dữ liệu (Data Acquisition): Kết nối trực tiếp với các thiết bị trường (power meters, rơ-le, máy biến áp là gì, cảm biến nhiệt độ) qua Modbus TCP/RTU hoặc ION protocol.
2. Lớp Phần mềm (Software Layer): Dữ liệu được tập trung về PME server, lưu trữ trong cơ sở dữ liệu SQL và được xử lý bởi các công cụ phân tích. PME hỗ trợ cài đặt trên máy ảo (VMs) và yêu cầu cấu hình tối thiểu 16GB RAM.
3. Tích hợp hệ thống (System Integration): Liên kết với các hệ thống BMS (EcoStruxure Building Operation) hoặc SCADA (Wonderware) qua các giao thức mở như OPC hoặc REST APIs, chia sẻ dữ liệu để tạo ra một giao diện quản lý vận hành thống nhất.
4. Truy cập (Access): Người dùng truy cập hệ thống qua giao diện Web bảo mật (HTTPS), hỗ trợ phân quyền chi tiết (role-based access) từ mạng nội bộ.

Phương Pháp Tích Hợp	Các Bước Cụ Thể	Lợi Ích
Modbus/ION	1. Kết nối thiết bị. 2. Polling dữ liệu.	Đảm bảo độ chính xác thời gian thực.
BMS/SCADA	1. Kích hoạt APIs. 2. Đồng bộ cấu trúc.	Thống nhất vận hành tòa nhà/nhà máy.
Cloud (Tùy chọn)	1. Dùng EcoStruxure links. 2. Bảo mật VPN.	Truy cập và phân tích từ xa.

Ai Nên Sử Dụng Power Monitoring Expert?

PME lý tưởng cho các cơ sở tiêu thụ năng lượng lớn, nơi downtime gây tốn kém, bao gồm: Trung tâm dữ liệu (đảm bảo uptime, PUE), Bệnh viện (nguồn điện ổn định), Nhà máy sản xuất (ngăn dừng chuyền), và Tòa nhà thương mại/Sân bay (phân bổ chi phí).

PME được thiết kế cho các cơ sở có mức tiêu thụ năng lượng lớn và những nơi mà thời gian ngừng hoạt động (downtime) gây tốn kém nghiêm trọng:

• Trung tâm dữ liệu (Data Centers): Đảm bảo uptime 100%, phân tích chỉ số PUE, quản lý công suất là gì của các tủ rack và hệ thống làm mát.
• Bệnh viện và Cơ sở Y tế: Yêu cầu nguồn điện ổn định tuyệt đối cho thiết bị y tế sống còn, chất lượng điện năng cao để tránh hỏng hóc máy móc đắt tiền.
• Nhà máy sản xuất & Công nghiệp nặng: Ngăn chặn việc dừng dây chuyền đột ngột do sự cố PQ, đặc biệt quan trọng với các hệ thống trạm biến áp là gì và động cơ lớn. Giúp phân bổ chi phí năng lượng chính xác trên từng đơn vị sản phẩm.
• Tòa nhà thương mại & Sân bay: Tối ưu hóa năng lượng cho hệ thống HVAC, giám sát hệ số công suất, và hỗ trợ cách tính tiền điện và phân bổ chi phí cho khách thuê một cách chính xác.

So Sánh PME Với Các Đối Thủ Cạnh Tranh

So với các đối thủ như ABB Ability và Siemens EPMS, PME vượt trội hơn hẳn về khả năng phân tích chất lượng điện (PQ) chuyên sâu (phân tích root cause, bắt sóng) và khả năng tích hợp liền mạch vào hệ sinh thái EcoStruxure.

Tiêu Chí	PME (Schneider)	ABB CMS/Ability	Siemens EPMS/SENTRON
Phân tích PQ	Phân tích root cause tự động, bắt sóng.	Giám sát cơ bản.	Tập trung vào minh bạch dữ liệu.
Tích hợp	Liền mạch trong hệ sinh thái EcoStruxure.	Mạnh về giải pháp dựa trên đám mây.	Tích hợp mạnh ISO 50001.
Tiết kiệm chi phí	Chỉ số rõ ràng (15-20%).	Hiệu quả 7%.	Tối ưu tiêu thụ.
Độ tin cậy (Uptime)	Cảnh báo dự đoán.	Giám sát cấp nhánh.	Cập nhật thời gian thực.

Nhận định: PME vượt trội về khả năng phân tích PQ sâu và tích hợp hệ thống, tuy nhiên, lựa chọn cuối cùng phụ thuộc vào nhu cầu cụ thể (ví dụ: ABB mạnh về smart metering).

Lưu Ý Quan Trọng Khi Triển Khai PME

Ba lưu ý quan trọng nhất là: 1) Troubleshooting: Các lỗi mất dữ liệu real-time thường do kết nối SQL. 2) Bảo mật 2025: Luôn áp dụng bản vá mới nhất và dùng HTTPS. 3) Tối ưu hóa: Kết hợp dữ liệu PME với quét nhiệt tủ điện (Thermal Scan) để bảo trì dự đoán.

• Troubleshooting: Các lỗi mất dữ liệu real-time thường liên quan đến kết nối SQL. Lỗi license thường xảy ra khi thêm thiết bị mới mà không kiểm tra công cụ nâng cấp (Upgrade Path Tool).
• Bảo mật 2025: Luôn áp dụng các bản vá (hotfixes) mới nhất, sử dụng phân quyền truy cập (role-based access) nghiêm ngặt, và cấu hình HTTPS.
• Optimization tips: Sử dụng dữ liệu trends cho bảo trì dự đoán, ví dụ như kết hợp dữ liệu PME với kết quả quét nhiệt tủ điện (Thermal Scan) để phát hiện các điểm bất thường về nhiệt và điện.

Câu Hỏi Thường Gặp (FAQ)

1. PME có thay thế được dịch vụ bảo trì chuyên nghiệp không?

Không. PME là một công cụ giám sát và phân tích mạnh mẽ. Bạn vẫn tuyệt đối cần các dịch vụ bảo trì hệ thống điện chuyên nghiệp để thực hiện can thiệp, sửa chữa và đánh giá hệ thống điện định kỳ dựa trên dữ liệu mà PME cung cấp.

Không. PME là công cụ giám sát mạnh mẽ. Bạn vẫn cần các dịch vụ bảo trì hệ thống điện chuyên nghiệp để thực hiện can thiệp, sửa chữa và đánh giá hệ thống điện định kỳ dựa trên dữ liệu mà PME cung cấp.

2. Làm thế nào để khắc phục lỗi 339 trong Reporter?

Lỗi 339 trong PME Reporter thường xảy ra do thiếu các thành phần runtime (components) hoặc do quyền truy cập (permissions) không chính xác. Cách khắc phục là cài đặt/cập nhật các thành phần runtime cần thiết và kiểm tra lại quyền của user service SQL trên cơ sở dữ liệu.

Lỗi này thường do thiếu components hoặc quyền truy cập. Cần cập nhật các thành phần runtime và kiểm tra lại quyền của user service SQL.

3. PME tích hợp với EBO (EcoStruxure Building Operation) như thế nào?

PME tích hợp với EBO (EcoStruxure Building Operation) thông qua cơ chế ETL (Extract, Transform, Load) và tính năng tự động phát hiện thiết bị (device discovery). Điều này cho phép hai hệ thống chia sẻ dữ liệu một cách liền mạch, tạo ra một giao diện quản lý vận hành thống nhất.

Thông qua ETL (Extract, Transform, Load) và cơ chế tự động phát hiện thiết bị (device discovery) để chia sẻ dữ liệu liền mạch.

4. Bản cập nhật 2025 có gì mới?

Bản cập nhật PME 2025 tập trung vào hỗ trợ các dòng thiết bị mới (như ASCO và biến tần Altivar), vá các lỗ hổng bảo mật quan trọng (critical security fixes) để tăng cường an ninh mạng, và cải thiện hiệu suất của mô-đun Web Reporter.

Hỗ trợ thiết bị mới (ASCO/Altivar), vá lỗi bảo mật quan trọng và cải thiện hiệu suất Web Reporter.

5. Chi phí license của PME được tính như thế nào?

Chi phí license của PME không cố định. Nó phụ thuộc vào hai yếu tố chính: số lượng thiết bị (devices) bạn muốn giám sát và các mô-đun chức năng nâng cao (như Phân tích PQ, Quản lý chi phí) mà bạn chọn mua. Cần liên hệ trực tiếp với Schneider để có báo giá.

Chi phí phụ thuộc vào số lượng thiết bị (devices) và các mô-đun chức năng (PQ, quản lý chi phí…). Vui lòng liên hệ Schneider hoặc nhà phân phối ủy quyền để có báo giá chi tiết.
