Hệ thống M&E (Mechanical & Electrical) là thuật ngữ chỉ toàn bộ hệ thống cơ điện trong một công trình xây dựng. Đây là “xương sống” đảm bảo vận hành, bao gồm 4 hạng mục cốt lõi: HVAC (thông gió & điều hòa), P&S (cấp thoát nước & vệ sinh), Electrical (điện) và Fire alarm & fighting (báo & chữa cháy).
Trong đó, phần điện thường chiếm 40-60% (thậm chí 70-80%) tổng khối lượng, được chia thành điện nặng (cung cấp nguồn, chiếu sáng) và điện nhẹ (mạng, an ninh). Để triển khai hiệu quả, quy trình 2025 nhấn mạnh: 1) Phân tích kỹ lưỡng nhu cầu dự án, 2) Thiết kế tuân thủ TCVN 9205-2012, 3) Tích hợp IoT để giám sát sức khỏe hệ thống điện, giúp giảm chi phí vận hành 15-20%.

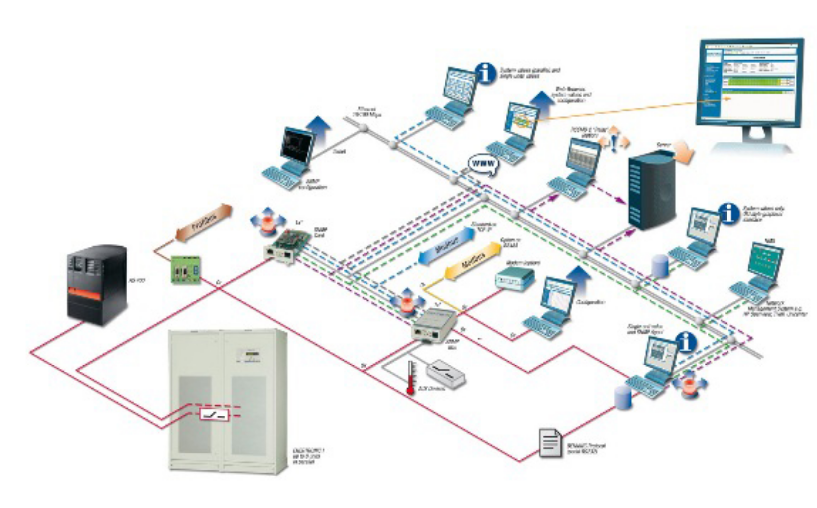

Hệ Thống M&E Là Gì?
Hệ thống M&E (Mechanical & Electrical) là toàn bộ cơ sở hạ tầng cơ khí và điện trong một công trình, chịu trách nhiệm cho sự vận hành và tiện nghi. Nó bao gồm 4 hạng mục cốt lõi: HVAC (Điều hòa không khí), P&S (Cấp thoát nước & Vệ sinh), Electrical (Hệ thống điện), và Fire Systems (PCCC).
Hệ thống M&E là toàn bộ cơ sở hạ tầng cơ khí và điện trong một tòa nhà hoặc dự án công nghiệp, đảm bảo mọi hoạt động vận hành cốt lõi. Nó không phải là một hệ thống đơn lẻ, mà là một tập hợp phức tạp gồm 4 hạng mục chính:
- HVAC (Heating, Ventilation, and Air Conditioning): Hệ thống thông gió và điều hòa không khí, chịu trách nhiệm kiểm soát nhiệt độ, độ ẩm và chất lượng không khí.
- P&S (Plumbing & Sanitary): Hệ thống cấp thoát nước, các thiết bị vệ sinh và hệ thống xử lý nước thải.
- Electrical (Hệ thống Điện): Toàn bộ hệ thống điện, từ cung cấp nguồn đến phân phối và chiếu sáng.
- Fire alarm & fighting: Hệ thống báo cháy (cảm biến khói, nhiệt) và hệ thống chữa cháy tự động (sprinkler, vách tường).
Cách Hoạt Động Và Lợi Ích
Các hệ thống M&E hoạt động tích hợp chặt chẽ từ thiết kế (sử dụng BIM) đến thi công. Lợi ích chính là tăng hiệu quả năng lượng (cập nhật 2025 lên đến 35%), giảm sự cố vận hành 25%, và tối ưu chi phí thông qua bảo trì dự đoán bằng AI.
Các hệ thống này được tích hợp chặt chẽ từ khâu thiết kế (sử dụng phần mềm BIM để tránh xung đột) đến thi công. Khi vận hành, chúng hoạt động đồng bộ để:
- Tăng hiệu quả năng lượng lên đến 30-35% (cập nhật 2025).
- Giảm sự cố vận hành khoảng 25%.
- Tối ưu hóa chi phí bảo trì và vận hành.
Cập nhật 2025: Xu hướng mới là sử dụng AI (Trí tuệ nhân tạo) để phân tích dữ liệu vận hành và dự đoán thời điểm cần
bảo trì hệ thống điện, thay vì chờ đợi sự cố xảy ra.
Phần Điện Trong M&E (Electrical System)
Phần điện trong M&E là hạng mục phức tạp và chiếm tỷ trọng cao nhất (40-70% chi phí), được chia thành 2 mảng: Điện nặng (cung cấp nguồn, động lực, chiếu sáng) và Điện nhẹ (điều khiển, dữ liệu, an ninh).
Phần điện là hạng mục có tỷ trọng chi phí và kỹ thuật phức tạp nhất, thường được chia thành hai nhóm chính: Điện nặng và Điện nhẹ.
1. Điện Nặng (Heavy Electrical)
Điện nặng là hệ thống cung cấp nguồn điện chính (điện áp 220V/380V), đảm bảo “sức mạnh” vận hành cho toàn bộ thiết bị, bao gồm từ trạm biến áp, tủ điện tổng (MSB) đến các hệ thống chiếu sáng, ổ cắm và động lực.
Điện nặng cung cấp nguồn điện chính, đảm bảo “sức mạnh” cho toàn bộ hệ thống. Các hạng mục chính bao gồm:
- Main power supply (Nguồn cung cấp chính): Bao gồm các tủ trung thế, máy biến áp (thường là 24kV/0.4kV) và tủ điện tổng MSB. Đôi khi có thêm AVR để ổn định điện áp.
- Sub-main power supply: Hệ thống phân phối điện đến các tủ con (DB) cho khu vực sản xuất, văn phòng.
- Lighting (Chiếu sáng): Hệ thống đèn chiếu sáng sinh hoạt và sản xuất.
- Socket outlet: Hệ thống các ổ cắm điện tiện ích.
- Emergency lighting: Đèn exit, đèn khẩn cấp (sử dụng khi mất điện).
- Earthing system: Hệ thống tiếp địa thi công để đảm bảo an toàn điện.
- Lightning protection: Hệ thống chống sét (kim thu sét, bãi tiếp địa) bảo vệ công trình khỏi sét đánh.
2. Điện Nhẹ (ELV – Extra Low Voltage)
Điện nhẹ (ELV) sử dụng điện áp rất thấp (dưới 60V DC) để truyền tải tín hiệu, dữ liệu và điều khiển. Nó bao gồm các hệ thống như Mạng (LAN, Wifi), An ninh (Camera, Access Control), và Âm thanh thông báo (PA).
Điện nhẹ sử dụng điện áp thấp, chủ yếu phục vụ cho mục đích truyền tải thông tin, quản lý và an ninh. Các hệ thống phổ biến:
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
- Data network: Mạng LAN, internet, Wifi. Có thể sử dụng cáp quang cho tốc độ cao.
- Telephone system: Hệ thống điện thoại nội bộ (PABX) và bên ngoài.
- Security & supervision: Hệ thống an ninh giám sát (Camera CCTV, kiểm soát ra vào) và các giải pháp giám sát chuyên dụng.
- Public address (PA): Hệ thống âm thanh thông báo công cộng.
Cập nhật 2025: Việc tích hợp 5G vào hệ thống điện nhẹ đang được thử nghiệm, hứa hẹn tăng tốc độ kết nối và giám sát IoT lên 50-60%.
Phân Biệt Và So Sánh Điện Nặng – Điện Nhẹ
Điểm khác biệt cốt lõi là Điện Nặng tập trung vào cung cấp năng lượng và công suất (Điện áp 220/380V), trong khi Điện Nhẹ tập trung vào truyền tải thông tin và điều khiển (Điện áp thấp <60V).
Mặc dù cùng là phần điện, điện nặng và điện nhẹ có vai trò và tiêu chuẩn kỹ thuật hoàn toàn khác biệt.
| Yếu tố | Điện nặng | Điện nhẹ |
|---|---|---|
| Điện áp | Điện hạ thế (220-380V) | <35V AC / <60V DC |
| Hạng mục | Power supply, lighting, earthing | Networks, security, PA |
| Components | Tủ MSB, máy biến áp, cáp hạ thế | Cáp mạng, camera, relay |
| Tỷ trọng | 60-80% tổng phần điện | 20-40% tổng phần điện |
| Ứng dụng | Cung cấp năng lượng cho sản xuất, vận hành | Quản lý, giám sát, an ninh |
Ưu và Nhược điểm
Điện nặng có ưu điểm là cung cấp công suất ổn định nhưng chi phí đầu tư cao và đòi hỏi an toàn tuyệt đối. Điện nhẹ linh hoạt, dễ tích hợp công nghệ mới (IoT/AI) nhưng lại phụ thuộc hoàn toàn vào nguồn điện nặng và có rủi ro về bảo mật dữ liệu.
Điện nặng:
- Ưu điểm: Cung cấp công suất ổn định, là nền tảng cho mọi hoạt động sản xuất. Tác động trực tiếp đến điện năng tiêu thụ của nhà máy.
- Nhược điểm: Chi phí đầu tư ban đầu cao, đòi hỏi tiêu chuẩn an toàn kỹ thuật điện nghiêm ngặt.
Điện nhẹ:
- Ưu điểm: Linh hoạt, dễ dàng mở rộng, tích hợp công nghệ mới (IoT, AI) để tăng cường quản lý và an ninh.
- Nhược điểm: Hoạt động phụ thuộc hoàn toàn vào nguồn điện nặng; cần bảo mật cao để tránh rủi ro về dữ liệu.
Cập Nhật 2025 Và Mẹo Vận Hành Hiệu Quả
Cập nhật M&E 2025-2026 tập trung vào Tích hợp IoT (Vạn vật kết nối) và AI (Trí tuệ nhân tạo) để giám sát năng lượng thời gian thực và bảo trì dự đoán, giúp giảm lãng phí năng lượng lên đến 20-25% và tăng độ tin cậy của hệ thống.
Cập nhật 2025: Xu hướng chính là tích hợp sâu IoT (Internet of Things) vào hệ thống M&E. Cảm biến thông minh cho phép giám sát năng lượng theo thời gian thực, tự động phát hiện rò rỉ hoặc sự cố, giúp giảm mất mát năng lượng lên đến 20%.
Mẹo Sử Dụng Hiệu Quả:
Bốn mẹo cốt lõi là: 1) Phối hợp thiết kế (BIM) sớm để tránh xung đột, 2) Sử dụng mô hình BIM để tối ưu thiết kế 30%, 3) Bảo trì định kỳ (đặc biệt là HVAC và tủ điện) để kéo dài tuổi thọ 5+ năm, và 4) Không bao giờ bỏ qua hệ thống tiếp địa an toàn.
- Kiểm tra tích hợp sớm: Phối hợp các bộ môn (Cơ, Điện, PCCC) ngay từ khâu thiết kế để tránh xung đột thi công, giảm sai sót 15%.
- Sử dụng BIM (Building Information Modeling): Mô hình hóa 3D giúp giảm thời gian thiết kế 30% và tối ưu hóa đường đi của cáp, ống.
- Bảo trì định kỳ: Lên kế hoạch bảo trì hệ thống điện và HVAC định kỳ (ví dụ: vệ sinh thanh cái busbar) để kéo dài tuổi thọ thiết bị ít nhất 5 năm.
- Không bỏ qua tiếp địa: Một sai lầm phổ biến là xem nhẹ hệ thống tiếp địa. Một hệ thống tiếp địa chuẩn là bắt buộc để bảo vệ con người và thiết bị khỏi rủi ro về điện và sét.
Câu Hỏi Thường Gặp Về Hệ Thống M&E
1. Hệ thống M&E bao gồm những hạng mục chính nào?
Một hệ thống M&E hoàn chỉnh bao gồm 4 hạng mục chính: HVAC (Thông gió – Điều hòa), P&S (Cấp thoát nước – Vệ sinh), Electrical (Điện) và Fire systems (Phòng cháy chữa cháy).
2. Điện nặng và điện nhẹ khác nhau cơ bản ở điểm nào?
Điện nặng (Heavy Electrical) sử dụng điện áp cao (220/380V) để cung cấp năng lượng và công suất lớn (như điện hạ thế). Điện nhẹ (ELV) dùng điện áp thấp (<60V) để truyền tải dữ liệu, tín hiệu điều khiển và an ninh.
3. Tại sao M&E lại quan trọng với một công trình?
M&E là “trái tim” và “hệ thần kinh” của công trình. Nếu không có M&E, tòa nhà chỉ là một cái vỏ tĩnh. Hệ thống này đảm bảo sự an toàn, tiện nghi và hiệu quả vận hành.
4. Tiêu chuẩn thiết kế M&E quan trọng nhất là gì?
Tại Việt Nam, các TCVN (Tiêu chuẩn Việt Nam) như TCVN 9205-2012 là bắt buộc. Ngoài ra, các tiêu chuẩn quốc tế như NFPA (cho PCCC) hay tiêu chuẩn IEC (cho tủ điện) cũng được áp dụng rộng rãi.
5. Cập nhật M&E 2025 có gì mới?
Xu hướng lớn nhất là tự động hóa và giám sát thông minh bằng AI và IoT. Ví dụ như hệ thống giám sát năng lượng PME, cho phép quản lý chi tiết việc sử dụng điện và dự đoán bảo trì.
* Bài viết dựa trên dữ liệu từ nguồn uy tín, cập nhật 2025. Không phải lời khuyên chuyên môn; tham khảo kỹ sư cho dự án cụ thể.
