HVAC là gì? Cấu tạo, Nguyên lý & Tầm quan trọng của Hệ thống Điện

Hầu hết chúng ta đều đã nghe qua thuật ngữ “HVAC” trong bối cảnh các tòa nhà thương mại, nhà máy công nghiệp hoặc bệnh viện. Nhưng chính xác thì HVAC là gì? Nó có cấu tạo và nguyên lý hoạt động ra sao? Và yếu tố then chốt nào đảm bảo hệ thống này vận hành ổn định 24/7?

Bài viết này sẽ cung cấp 7 kiến thức quan trọng về HVAC System, đặc biệt là mối liên kết không thể tách rời với hệ thống điện kỹ thuật.

1. HVAC là gì? Tổng quan về Hệ thống HVAC

HVAC là hệ thống kỹ thuật tích hợp gồm Sưởi ấm (Heating), Thông gió (Ventilating) và Điều hòa không khí (Air Conditioning) nhằm kiểm soát nhiệt độ, độ ẩm và chất lượng không khí.

Khái niệm HVAC

HVAC là từ viết tắt của Heating, Ventilating, and Air Conditioning. Đây là một hệ thống kỹ thuật cốt lõi để duy trì điều kiện môi trường trong nhà (nhiệt độ, độ ẩm, chất lượng không khí) ở mức mong muốn.

HVAC là viết tắt của cụm từ Heating, Ventilating, and Air Conditioning (Hệ thống Sưởi ấm, Thông gió và Điều hòa Không khí). Đây là một hệ thống kỹ thuật tích hợp có nhiệm vụ kiểm soát và điều chỉnh đồng thời ba yếu tố:

• Nhiệt độ (Heating & Conditioning): Làm nóng hoặc làm mát không gian.
• Thông gió (Ventilating): Luân chuyển, thay thế và xử lý không khí.
• Độ ẩm (Conditioning): Kiểm soát độ ẩm trong không khí.

Mục tiêu cuối cùng của HVAC là tạo ra một môi trường trong nhà có chất lượng không khí (IAQ – Indoor Air Quality) và tiện nghi nhiệt ở mức tối ưu, phục vụ cho con người hoặc cho các quy trình sản xuất đặc thù.

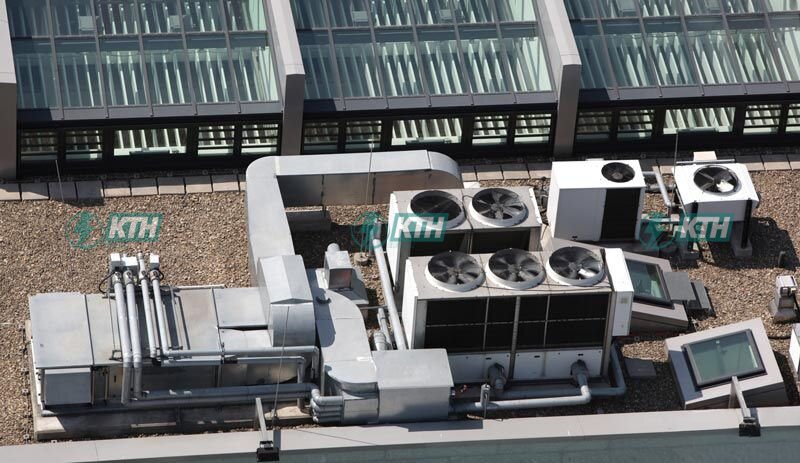

Lịch sử và Tầm quan trọng

Hệ thống HVAC là “xương sống” của các công trình hiện đại, đặc biệt là phòng sạch. Nó tiêu thụ một phần lớn điện năng tiêu thụ, do đó việc vận hành hiệu quả là tối quan trọng.

Hệ thống HVAC hiện đại là kết quả của hàng trăm năm phát minh, dựa trên các nguyên tắc về nhiệt động lực học, cơ học chất lỏng và truyền nhiệt. Từ những hệ thống sưởi trung tâm đầu tiên đến máy điều hòa không khí hiện đại, HVAC đã trở thành một phần không thể thiếu của kiến trúc văn minh.

Trong các tòa nhà, nhà máy, và đặc biệt là phòng sạch, HVAC là hệ thống “xương sống”, tiêu thụ một phần lớn điện năng tiêu thụ của toàn bộ cơ sở. Do đó, việc thiết kế và vận hành HVAC hiệu quả có ý nghĩa vô cùng quan trọng.

2. Cấu tạo và Nguyên lý hoạt động của HVAC

Hệ thống HVAC có cấu tạo phức tạp gồm nhiều thiết bị cơ (Chiller, AHU, ống gió) và điện (motor, tủ điều khiển), hoạt động theo nguyên lý trao đổi nhiệt và luân chuyển không khí (cấp, hồi, thải) để kiểm soát môi trường.

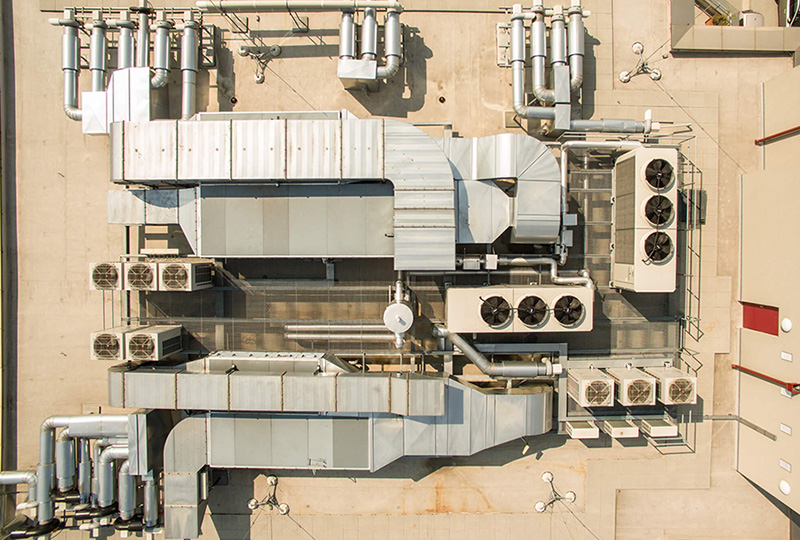

Cấu tạo HVAC System

Cấu tạo cơ bản của HVAC bao gồm: Thiết bị trung tâm (Chiller/Boiler), Thiết bị xử lý không khí (AHU), Hệ thống phân phối (ống gió, bơm), và “bộ não” là Hệ thống Điều khiển bằng điện.

Một hệ thống HVAC điển hình là một tổ hợp phức tạp gồm nhiều thiết bị cơ khí và điện. Các thành phần chính bao gồm:

• Thiết bị trung tâm (Central Plant): Nơi tạo ra nguồn nóng (Nồi hơi – Boiler) hoặc nguồn lạnh (Chiller – Máy làm lạnh nước).
• Thiết bị xử lý không khí (AHU – Air Handling Unit): “Trái tim” của hệ thống, nơi không khí được lọc, làm nóng/lạnh, và điều chỉnh độ ẩm trước khi phân phối đi.
• Hệ thống phân phối: Bao gồm các đường ống gió (ductwork) để mang không khí đã xử lý đến các phòng và mang không khí hồi trở về AHU.
• Thiết bị đầu cuối (Terminals): Như miệng gió (diffusers), VAV boxes (van điều chỉnh lưu lượng gió) tại mỗi khu vực.
• Hệ thống Bơm và Quạt: Sử dụng motor (động cơ điện) để tuần hoàn nước lạnh (từ Chiller) hoặc lưu thông không khí (trong AHU và ống gió).
• Hệ thống Điều khiển (Control System): “Bộ não” của HVAC, bao gồm các cảm biến, bộ điều khiển và van/damper, chịu trách nhiệm ra lệnh cho các thiết bị khác hoạt động dựa trên cài đặt.

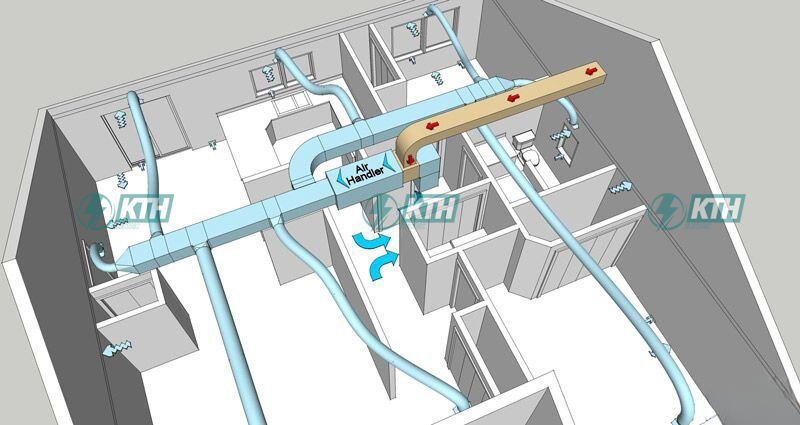

Nguyên lý hoạt động cốt lõi

HVAC hoạt động dựa trên 3 chu trình chính: Cấp khí tươi đã xử lý (Supply Air), hút khí cũ về tái xử lý (Return Air), và thải khí ô nhiễm ra ngoài (Exhaust Air) để duy trì áp suất và chất lượng không khí.

Nguyên lý của HVAC có thể hiểu đơn giản qua 3 chu trình:

1. Supply Air (Khí cấp): Không khí tươi từ bên ngoài được lấy vào, trộn với không khí hồi (return air) từ trong phòng. Hỗn hợp này được đưa qua AHU. Tại đây, nó được lọc sạch (qua các bộ lọc thô, lọc tinh, và lọc HEPA cho phòng sạch), sau đó được làm nóng hoặc làm lạnh đến nhiệt độ mong muốn.
2. Return Air (Khí hồi): Không khí đã qua sử dụng trong phòng (khoảng 90%) được hút trở lại AHU để tái xử lý (tiết kiệm năng lượng) thay vì thải bỏ hoàn toàn.
3. Exhaust Air (Khí thải): Một lượng không khí (khoảng 10%), đặc biệt là không khí ô nhiễm từ nhà vệ sinh hoặc khu vực sản xuất, được hút và thải thẳng ra bên ngoài.

Quá trình này tạo ra sự chênh lệch áp suất, đảm bảo không khí luôn được luân chuyển và làm mới, đồng thời kiểm soát chặt chẽ các thông số môi trường.

3. Phân tích 3 hệ thống con trong HVAC

Ba hệ thống con của HVAC là: (1) Hệ thống sưởi (Heating) để cung cấp nhiệt, (2) Hệ thống thông gió (Ventilating) để trao đổi không khí, và (3) Hệ thống điều hòa (Air Conditioning) để làm mát và khử ẩm.

Hệ thống HVAC được cấu thành từ 3 hệ thống chức năng chính:

1. Hệ thống sưởi (Heating)

Hệ thống sưởi tạo ra nhiệt thông qua lò hơi (boiler) hoặc sưởi điện, sau đó phân phối nhiệt đến các khu vực thông qua nước nóng, hơi nước hoặc không khí nóng, tiêu thụ công suất rất lớn.

Hệ thống sưởi chịu trách nhiệm cung cấp nhiệt. Trong các hệ thống trung tâm, nhiệt thường được tạo ra bởi lò hơi (boiler) đun nóng nước hoặc hơi nước, sau đó phân phối đến các cuộn dây nóng (heating coils) trong AHU. Trong các hệ thống nhỏ hơn, sưởi điện (sử dụng điện trở) cũng phổ biến, mặc dù chúng tiêu thụ công suất rất lớn.

2. Hệ thống thông gió (Ventilating)

Thông gió là quá trình thay thế không khí cũ bằng không khí tươi, sử dụng phương pháp tự nhiên (cửa sổ) hoặc cơ học (quạt) để loại bỏ chất ô nhiễm và cung cấp oxy.

Thông gió là quá trình thay thế không khí cũ bằng không khí tươi. Mục đích là để kiểm soát mùi hôi, loại bỏ chất ô nhiễm, và cung cấp oxy.

• Thông gió tự nhiên: Tận dụng cửa sổ, cửa chớp.
• Thông gió cơ học (cưỡng bức): Sử dụng quạt hút và quạt cấp, là thành phần bắt buộc trong các hệ thống HVAC hiện đại để đảm bảo lưu lượng không khí chính xác.

3. Hệ thống điều hòa không khí (Air Conditioning)

Hệ thống điều hòa làm mát và kiểm soát độ ẩm bằng cách cho không khí đi qua cuộn dây lạnh (cooling coil). Nhiệt từ không khí được truyền vào chất tải lạnh (nước hoặc gas), làm không khí khô ráo và mát mẻ.

Đây là quá trình làm mát và kiểm soát độ ẩm. Không khí nóng đi qua một cuộn dây lạnh (cooling coil) trong AHU. Nhiệt từ không khí được truyền vào chất tải lạnh (có thể là nước lạnh từ Chiller hoặc gas lạnh). Quá trình này làm giảm nhiệt độ không khí và ngưng tụ hơi ẩm, giúp không khí khô ráo và mát mẻ hơn.

4. HVAC và Mối liên hệ Sống còn với Hệ thống Điện

Hệ thống HVAC hoàn toàn phụ thuộc vào điện. Từ máy nén, bơm, quạt đến bộ điều khiển, tất cả đều cần nguồn điện ổn định, được bảo vệ bởi tủ điện, aptomat và giám sát chặt chẽ để đảm bảo an toàn và hiệu suất.

Một hệ thống HVAC không thể tồn tại nếu thiếu hệ thống điện. Toàn bộ hoạt động của nó, từ máy nén, máy bơm, quạt, đến bộ điều khiển, đều phụ thuộc vào nguồn điện.

Vai trò của Tủ điện và Thiết bị đóng cắt

Các tủ điện công nghiệp và thiết bị đóng cắt (ACB, MCCB, MCB) là nền tảng cung cấp và bảo vệ nguồn điện công suất cao cho các thiết bị HVAC như Chiller và AHU.

Hệ thống HVAC, đặc biệt là các Chiller và AHU lớn, yêu cầu nguồn điện công suất cực cao. Nguồn điện này phải được cấp từ các tủ điện công nghiệp và được bảo vệ bởi các thiết bị đóng cắt chuyên dụng.

• ACB (Máy cắt không khí): Thường dùng làm thiết bị đóng cắt tổng cho toàn bộ tòa nhà hoặc khu vực đặt Chiller.
• MCCB (Aptomat khối): Dùng để bảo vệ cho các tải lớn như máy nén, bơm chính.
• MCB (Aptomat tép): Bảo vệ các mạch điều khiển, quạt nhỏ, và hệ thống chiếu sáng kỹ thuật.

Khởi động và Điều khiển Động cơ

Các motor (động cơ điện) của bơm và quạt được điều khiển bằng Contactor. Đặc biệt, biến tần (VFD) là mấu chốt để điều chỉnh tốc độ, duy trì áp suất và tiết kiệm điện.

Hàng loạt motor (động cơ điện) trong quạt và máy bơm cần được khởi động và điều khiển.

• Khởi động từ (Contactor): Được sử dụng để đóng/ngắt mạch cho động cơ.
• Biến tần (VFD): Ngày càng trở nên quan trọng, biến tần cho phép điều chỉnh tốc độ của quạt và bơm. Điều này là mấu chốt để duy trì chênh lệch áp suất trong phòng sạch và tiết kiệm một lượng điện năng khổng lồ.

An toàn và Giám sát

An toàn điện là ưu tiên hàng đầu, đòi hỏi các RCCB/ELCB để chống rò rỉ điện. Các hệ thống giám sát năng lượng hiện đại giúp theo dõi hiệu suất và tối ưu hóa chi phí.

Vì HVAC tiêu thụ rất nhiều điện và thường kết hợp với nước (chiller, tháp giải nhiệt), an toàn điện là ưu tiên hàng đầu.

• Aptomat chống giật (RCCB/ELCB): RCCB và ELCB là bắt buộc để ngăn ngừa tai nạn rò rỉ điện, đặc biệt là ở các thiết bị ngoài trời hoặc khu vực ẩm ướt.
• Giám sát Năng lượng: Các hệ thống HVAC hiện đại thường tích hợp hệ thống giám sát năng lượng để theo dõi hiệu suất, phát hiện bất thường và tối ưu hóa chi phí vận hành.

5. Ứng dụng HVAC trong Phòng sạch và GMP

Trong phòng sạch và GMP, HVAC đóng vai trò then chốt, không chỉ làm mát mà còn kiểm soát tuyệt đối cấp độ sạch (lọc HEPA), chênh lệch áp suất (dương/âm) và nhiệt độ/độ ẩm. Điều này đòi hỏi nguồn điện liên tục, thường dùng Tủ ATS.

Đây là lĩnh vực mà HVAC thể hiện vai trò quan trọng nhất. Trong phòng sạch (sản xuất dược phẩm, điện tử, bán dẫn) hoặc các nhà máy đạt chuẩn GMP, HVAC không chỉ để làm mát.

Nó chịu trách nhiệm kiểm soát:

• Cấp độ sạch (Số lượng hạt bụi): Bằng cách sử dụng màng lọc HEPA/ULPA và duy trì số lần trao đổi không khí (ACH) cực cao (lên đến 250 lần/giờ, so với 2-4 lần/giờ của văn phòng).
• Chênh lệch áp suất: Yếu tố quan trọng bậc nhất. HVAC phải duy trì áp suất dương (phòng sạch > hành lang > bên ngoài) để ngăn không khí bẩn tràn vào, hoặc áp suất âm (phòng chứa mầm bệnh) để ngăn mầm bệnh thoát ra.
• Nhiệt độ và Độ ẩm: Kiểm soát ở mức độ chính xác tuyệt đối, ví dụ 22°C ± 1°C.

Để đạt được điều này, hệ thống HVAC phòng sạch đòi hỏi một hệ thống điện cực kỳ tin cậy, thường phải có Tủ ATS (Chuyển nguồn tự động) để đảm bảo hệ thống không bao giờ bị gián đoạn, ngay cả khi mất điện lưới.

6. Bảo trì Hệ thống HVAC: Cơ khí và Điện

Bảo trì HVAC là bắt buộc, bao gồm cả phần cơ (thay lọc, vệ sinh) và phần điện (scan nhiệt, bảo trì tủ điện, đo cách điện). Dịch vụ bảo trì hệ thống điện chuyên nghiệp là then chốt để ngăn ngừa sự cố và đảm bảo hiệu suất.

Để hệ thống HVAC hoạt động bền bỉ và hiệu quả, công tác bảo trì định kỳ là bắt buộc. Bảo trì HVAC bao gồm hai mảng chính:

Bảo trì Phần Cơ khí (Lọc, Quạt)

Bảo trì cơ khí tập trung vào các hạng mục vật lý như thay thế bộ lọc (thô, tinh, HEPA) định kỳ, vệ sinh dàn trao đổi nhiệt (coils) và bôi trơn các động cơ, quạt để đảm bảo lưu lượng gió và hiệu suất.

• Thay thế bộ lọc: Các bộ lọc (thô, tinh, HEPA) sẽ bị tắc nghẽn theo thời gian. Thay thế chúng định kỳ là công việc quan trọng nhất để đảm bảo chất lượng không khí và lưu lượng gió.
• Vệ sinh dàn trao đổi nhiệt (Coils): Dàn nóng và dàn lạnh bị bám bụi sẽ làm giảm hiệu suất trao đổi nhiệt, gây tốn điện.
• Bôi trơn động cơ: Đảm bảo các động cơ quạt, bơm hoạt động trơn tru.

Bảo trì Phần Điện (Then chốt)

Bảo trì phần điện là then chốt, bao gồm Scan nhiệt tủ điện để phát hiện quá tải, bảo trì tủ điện hạ thế, và đo điện trở cách điện của motor để phòng ngừa chập cháy.

Phần điện là nơi thường xảy ra các sự cố nghiêm trọng. Dịch vụ bảo trì hệ thống điện cho HVAC tập trung vào:

• Scan nhiệt tủ điện: Dịch vụ scan nhiệt (Thermal Scan) dùng camera hồng ngoại để phát hiện các điểm tiếp xúc lỏng lẻo, quá tải (move) trong tủ điện điều khiển HVAC trước khi chúng gây chập cháy.
• Bảo trì Tủ điện: Thực hiện quy trình bảo trì tủ điện hạ thế như siết lại ốc vít, vệ sinh cách điện, kiểm tra hoạt động của Aptomat, Contactor.
• Kiểm tra Cách điện: Đo điện trở cách điện của các động cơ bơm, quạt để phát hiện sớm nguy cơ rò rỉ hoặc chập cháy cuộn dây.
• Đánh giá Hệ thống Điện: Một đánh giá hệ thống điện tổng thể giúp xác định xem hệ thống có đang vận hành tối ưu hay không, hay đang lãng phí năng lượng.

7. Tài liệu và Tiêu chuẩn về HVAC

Kỹ sư HVAC tại Việt Nam phải tuân thủ TCVN 5687:2010. Trên thế giới, tiêu chuẩn ASHRAE là chuẩn mực toàn cầu. Các phần mềm chuyên dụng được sử dụng để tính toán tải lạnh và thiết kế hệ thống.

Để thiết kế và thi công hệ thống HVAC, các kỹ sư phải tuân thủ nhiều tiêu chuẩn kỹ thuật khắt khe.

• Tại Việt Nam: Tiêu chuẩn quan trọng nhất là TCVN 5687:2010 về Thông gió, điều hoà không khí và cấp lạnh. Đây là tài liệu gối đầu giường cho các kỹ sư HVAC tại ViệtNam.
• Quốc tế: Các tiêu chuẩn của ASHRAE (Hoa Kỳ) được xem là chuẩn mực toàn cầu cho ngành HVAC.
• Phần mềm thiết kế: Các kỹ sư sử dụng nhiều phần mềm chuyên dụng để tính toán tải lạnh (Heatload), tính toán ống gió, và vẽ mô hình (Revit MEP).

Để tìm hiểu sâu hơn về các kiến thức kỹ thuật liên quan đến điện – yếu tố nền tảng của HVAC, bạn có thể tham khảo thêm tại mục Kiến Thức của chúng tôi.

Kết luận

HVAC là một hệ thống kỹ thuật phức tạp, tích hợp cơ khí, điều khiển và điện. Một hệ thống HVAC hiệu quả không chỉ cần thiết kế cơ khí tốt mà còn đòi hỏi một hệ thống điện mạnh mẽ, an toàn và được bảo trì đúng cách.

HVAC không chỉ là “cái máy lạnh”. Đó là một hệ thống kỹ thuật phức tạp, tích hợp cả cơ khí, điều khiển và điện. Hiểu rõ HVAC là gì đồng nghĩa với việc hiểu rõ sự tương tác của cả ba yếu tố này. Một hệ thống HVAC hiệu quả không chỉ mang lại không khí trong lành, mà còn cần một hệ thống điện đủ mạnh mẽ, an toàn và được bảo trì tốt để vận hành.
