KÍCH THƯỚC VÁCH NGĂN VỆ SINH TIÊU CHUẨN & BẢN VẼ CAD CHI TIẾT [QUY CHUẨN THIẾT KẾ 2026 DÀNH CHO KTS & CHỦ ĐẦU TƯ]
📐 Dữ liệu kỹ thuật: Tối ưu theo khổ tấm Compact & Tiêu chuẩn xây dựng Việt Nam.
Một nét vẽ sai trên bản thiết kế Autocad có thể khiến chủ đầu tư tiết kiệm hàng chục triệu đồng, hoặc ngược lại, lãng phí cả đống vật tư thừa (decal). Là một kỹ sư xây dựng với 20 năm kinh nghiệm, tôi thường xuyên gặp các bản vẽ thiết kế khu vệ sinh có kích thước “lỡ cỡ” (ví dụ: vách ngăn sâu 1600mm trong khi khổ tấm chỉ dài 1530mm), buộc phải nối tấm rất xấu và tốn kém.
Trong suốt hai thập kỷ lăn lộn với nghề xây dựng, tôi đã từng trực tiếp giám sát từ những dự án cải tạo công trình dân dụng nhỏ lẻ cho đến các tổ hợp khu công nghiệp rộng hàng chục nghìn mét vuông. Tôi đã chứng kiến một cuộc chuyển dịch mạnh mẽ trong tư duy thiết kế khu vực vệ sinh (WC/Restroom). Nếu như trước đây, những bức tường gạch dày cộp, ốp gạch men lạnh lẽo là “chân ái”, thì giờ đây, chúng đang dần trở thành dĩ vãng.
Bài viết này sẽ cung cấp bộ Quy chuẩn kích thước vách ngăn vệ sinh “Vàng” tối ưu nhất năm 2026, bao gồm cả tiêu chuẩn cho người khuyết tật và vách tiểu nam, giúp các Kiến trúc sư (KTS) và Thiết kế nội thất vẽ một lần là thi công được ngay.
KÍCH THƯỚC “VÀNG” BUỒNG VỆ SINH TIÊU CHUẨN
↕️ Chiều Cao Tổng Thể
1970 – 2020 mm
Bao gồm chân inox (100mm hoặc 150mm) + Tấm vách (1830mm) + Nhôm nóc.
*Lưu ý: Không nên làm kịch trần vì bí khí và khó thoát mùi.
↔️ Chiều Rộng Cánh Cửa
600 – 610 mm
Theo thước Lỗ Ban (Cung Nghĩa/Quan), 610mm là số đẹp. Về công năng, 600mm đủ rộng cho người Việt di chuyển thoải mái.
↗️ Chiều Sâu Buồng
1500 mm
Tối ưu nhất là 1500mm (để cánh cửa mở vào trong không vướng bồn cầu). Tối thiểu là 1200mm (nếu mở cửa ra ngoài).
KÍCH THƯỚC ĐẶC BIỆT: NGƯỜI KHUYẾT TẬT & VÁCH TIỂU NAM
♿ Tiêu Chuẩn Cho Người Khuyết Tật
Theo quy chuẩn xây dựng, mỗi khu vệ sinh công cộng phải có ít nhất 1 buồng cho người khuyết tật (dùng xe lăn):
- ✅ Chiều rộng tối thiểu: 1500mm x 1500mm (để xe lăn quay đầu).
- ✅ Cánh cửa: Rộng tối thiểu > 900mm, mở ra ngoài (hoặc cửa lùa).
- ✅ Phụ kiện: Phải có tay vịn inox hỗ trợ đứng lên/ngồi xuống.
- ✅ Khóa cửa: Loại khóa tay gạt lớn, dễ thao tác.

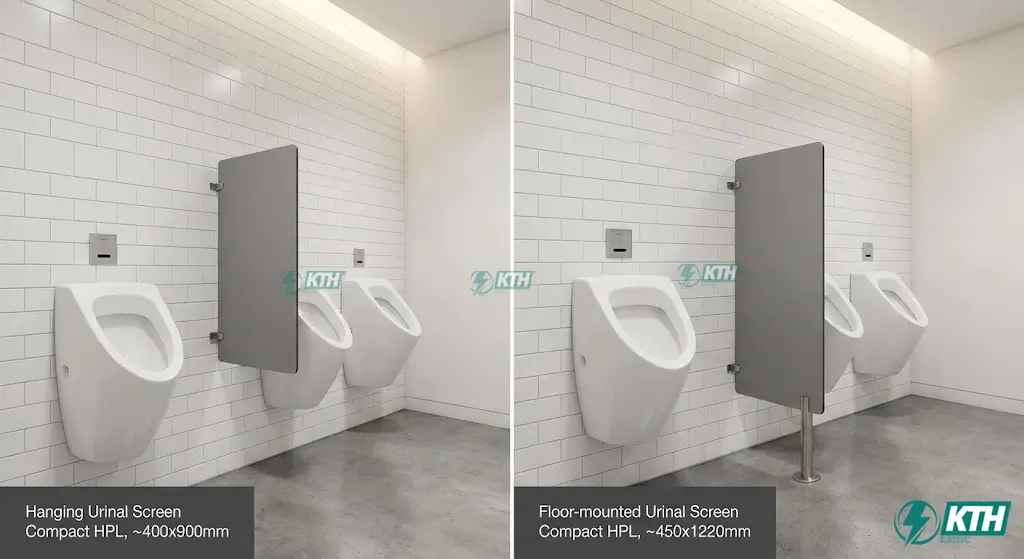

🚹 Kích Thước Vách Ngăn Tiểu Nam
Vách tiểu nam thường được gia công từ tấm thừa để tiết kiệm, có 2 dạng chính:
- 1. Vách tiểu treo:Kích thước: 400 x 900mm hoặc 500 x 900mm.(Treo cách sàn 400-500mm bằng ke góc).
- 2. Vách tiểu đứng (có chân):Kích thước: 450 x 1220mm hoặc 600 x 1220mm.(Chắc chắn hơn, dùng cho khu vực tần suất sử dụng cao).

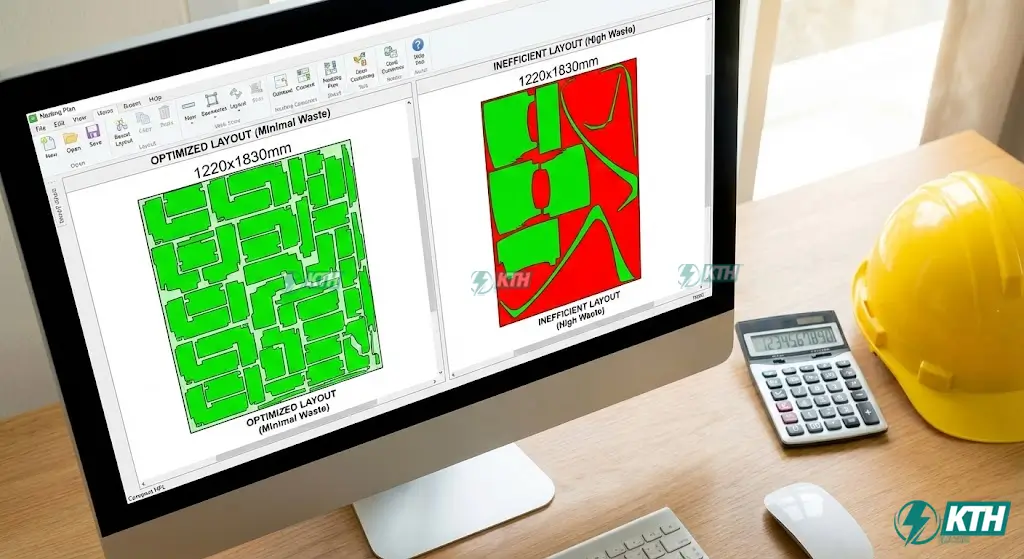

BÍ QUYẾT KỸ SƯ: THIẾT KẾ THEO KHỔ TẤM ĐỂ TIẾT KIỆM 20%
Tấm Compact HPL được nhập khẩu theo khổ chuẩn (Sheet Size). Nếu KTS vẽ kích thước “ngẫu hứng”, đơn vị thi công buộc phải nối tấm (xấu) hoặc cắt bỏ phần thừa (lãng phí), dẫn đến đơn giá m2 tăng vọt. Đây là một kinh nghiệm sửa nhà tiết kiệm quan trọng mà chủ đầu tư cần biết.
🚫 Sai lầm thiết kế thường gặp:
- ❌ Vẽ vách ngăn sâu 1600mm -> Phải nối thêm 70mm (vì khổ tấm rộng max 1530mm).
- ❌ Vẽ chiều cao vách 2200mm -> Phải nối tấm (vì khổ tấm cao max 1830mm + chân 150mm = 1980mm).
✅ Bảng Kích thước tấm Compact tiêu chuẩn 2026:
| Khổ Tấm (mm) | Ứng dụng thiết kế tối ưu |
|---|---|
| 1220 x 1830 | Dùng cho cánh cửa, tấm mặt (pilaster), vách ngăn sâu <= 1200mm. (Rẻ nhất) |
| 1530 x 1830 | Dùng cho vách ngăn sâu từ 1200mm đến 1500mm. (Chuẩn nhất) |
| 1830 x 2440 | Khổ lớn ít dùng, giá cao, vận chuyển khó khăn. Chỉ dùng cho thiết kế đặc biệt kịch trần. |
Xem thêm: Nên chọn tấm Compact HPL hay MFC để tiết kiệm chi phí?

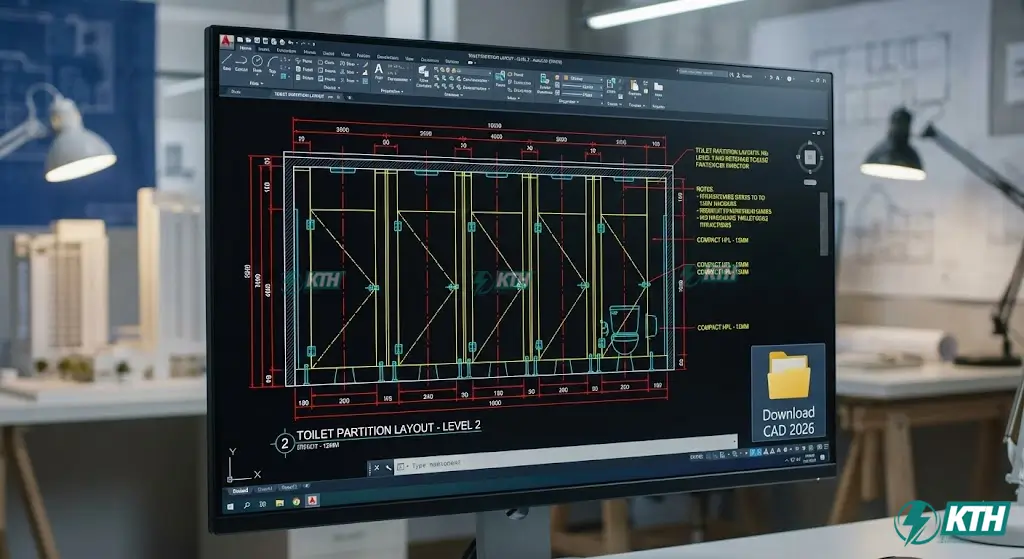

TẢI VỀ BẢN VẼ CHI TIẾT CẤU TẠO (CAD/DWG)
Để hỗ trợ các KTS và đơn vị thiết kế, KTH Electric chia sẻ bộ thư viện CAD chi tiết cấu tạo vách ngăn vệ sinh, bao gồm:
- 📁 Mặt bằng bố trí vách ngăn tiêu chuẩn.
- 📁 Mặt đứng, mặt cắt chi tiết chân, khóa, bản lề.
- 📁 Chi tiết liên kết góc tường và u bọc nhôm.
*File sạch, layer quản lý chuẩn, font Unicode, tải trực tiếp không cần đăng ký.
