Mạng Điện TT, IT, TN, TN-C, TN-S Là Gì? Giải Mã Hệ Thống Nối Đất Chuẩn IEC 2026

Tại sao bạn phải quan tâm đến những ký tự này?

Tóm tắt cốt lõi: Việc hiểu đúng các ký hiệu mạng điện quyết định trực tiếp đến tính mạng con người và độ bền tài sản. Chọn sai sơ đồ nối đất có thể dẫn đến điện giật, cháy nổ hoặc nhiễu loạn hệ thống thiết bị điện tử.

Bạn có bao giờ tự hỏi: Tại sao ở nhà, khi chạm tay vào vỏ tủ lạnh bị rò điện, Aptomat chống giật (RCD) nhảy ngay lập tức? Nhưng trong phòng mổ bệnh viện, dù có sự cố chạm đất, đèn vẫn sáng và máy thở vẫn chạy? Sự khác biệt đó nằm ở chính cái tên của mạng điện: TT hay IT.

Hệ thống nối đất không chỉ đơn thuần là đóng một cây cọc đồng xuống đất. Nó là một bài toán quy hoạch về:

• ✔ An toàn sinh mạng: Chống điện giật trực tiếp và gián tiếp.
• ✔ Bảo vệ tài sản: Ngăn ngừa hỏa hoạn do phóng điện hồ quang.
• ✔ Vận hành ổn định: Đảm bảo tính liên tục cấp điện (quan trọng trong công nghiệp).
• ✔ Tương thích điện từ (EMC): Giúp các thiết bị điện tử nhạy cảm không bị nhiễu loạn.

Tại KTH Electric, chúng tôi gặp vô số trường hợp khách hàng doanh nghiệp bị nhiễu hệ thống server, hay các hộ gia đình bị điện giật tê tay do chọn sai sơ đồ nối đất. Bài viết này sẽ giúp bạn trở thành “người trong nghề”.

“Bẻ khóa” mật mã IEC: T, I, N, C, S nghĩa là gì?

Giải mã nhanh: Các ký tự này mô tả mối quan hệ giữa Nguồn, Đất và Vỏ thiết bị.

• T (Terre): Nối đất.

• I (Isolé): Cách ly.

• N (Neutral): Trung tính.

• C (Combined): Kết hợp.

• S (Separated): Tách biệt.

Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã tạo ra một “ngôn ngữ chung” để mô tả các mạng điện này. Chúng thường bao gồm 2, 3 hoặc 4 chữ cái (ví dụ: TN-C-S). Để hiểu bản chất, bạn đừng học vẹt, hãy tách từng chữ cái ra. Các ký tự này xuất phát từ tiếng Pháp.

Ký tự thứ nhất: Quan hệ giữa Nguồn cấp (Trung tính máy biến áp) và Đất

Chữ cái đầu tiên cho bạn biết: Ở trạm biến áp, điểm trung tính được xử lý thế nào?

• ● T (Terre – Đất): Điểm trung tính của nguồn (máy biến áp) được nối đất trực tiếp. Nghĩa là nhà đèn đã đóng cọc tiếp địa chắc chắn tại trạm biến áp.
• ● I (Isolé – Cách ly): Điểm trung tính của nguồn được cách ly hoàn toàn với đất, hoặc nối qua một trở kháng rất lớn (hàng nghìn Ohm).

Ký tự thứ hai: Quan hệ giữa Vỏ thiết bị (tại nơi sử dụng) và Đất

Chữ cái thứ hai cho bạn biết: Tại nhà bạn/nhà máy của bạn, vỏ kim loại của tủ lạnh, máy giặt, động cơ… được nối đi đâu?

• ● T (Terre – Đất): Vỏ thiết bị được nối đất trực tiếp tại chỗ, độc lập hoàn toàn với tiếp địa của nguồn. (Nhà bạn tự đóng cọc tiếp địa riêng).
• ● N (Neutral – Trung tính): Vỏ thiết bị được nối trực tiếp vào dây trung tính của nguồn cấp điện. (Vỏ máy “nhờ vả” dây trung tính để đi về đất).

Ký tự thứ ba và thứ tư (nếu có): Cấu trúc dây Trung tính (N) và Dây bảo vệ (PE)

Đây là phần mở rộng của hệ thống TN, quy định cách đi dây:

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

• ● C (Combined – Kết hợp): Dây trung tính (N) và dây tiếp địa bảo vệ (PE) được gộp chung thành một dây duy nhất, gọi là dây PEN.
• ● S (Separated – Tách biệt): Dây trung tính (N) và dây tiếp địa bảo vệ (PE) là hai dây riêng biệt về vật lý.

Phân tích chi tiết: Mạng điện TT (Hệ thống quốc dân tại Việt Nam)

Nhận diện nhanh: Là hệ thống có trung tính nguồn nối đất trực tiếp, và vỏ thiết bị cũng nối đất trực tiếp tại chỗ (độc lập). Đây là mạng điện phổ biến nhất cho hộ gia đình tại Việt Nam.

Đây là mạng điện phổ biến nhất trong hệ thống điện dân dụng tại Việt Nam cũng như nhiều nước trên thế giới. Nếu bạn đang ở nhà phố hay biệt thự, 99% bạn đang dùng mạng TT.

Cấu trúc và Nguyên lý hoạt động

Nhìn vào sơ đồ mạng TT, bạn sẽ thấy sự “độc lập tự do”:

• Tại nguồn (Trạm biến áp): Điểm trung tính được nối đất trực tiếp (Chữ T đầu tiên).
• Tại tải (Nhà bạn): Các vỏ kim loại của thiết bị điện được nối với một hệ thống tiếp địa riêng biệt, không dính dáng gì đến dây trung tính của lưới điện (Chữ T thứ hai).

Trong mạng TT, dây trung tính (N) chỉ làm nhiệm vụ dẫn dòng điện làm việc, không tham gia vào việc bảo vệ chạm vỏ.

Đặc điểm kỹ thuật “Sống còn”

Điều này cực kỳ quan trọng đối với các kỹ sư và chủ nhà: Dòng điện sự cố chạm đất trong mạng TT thường có giá trị thấp.

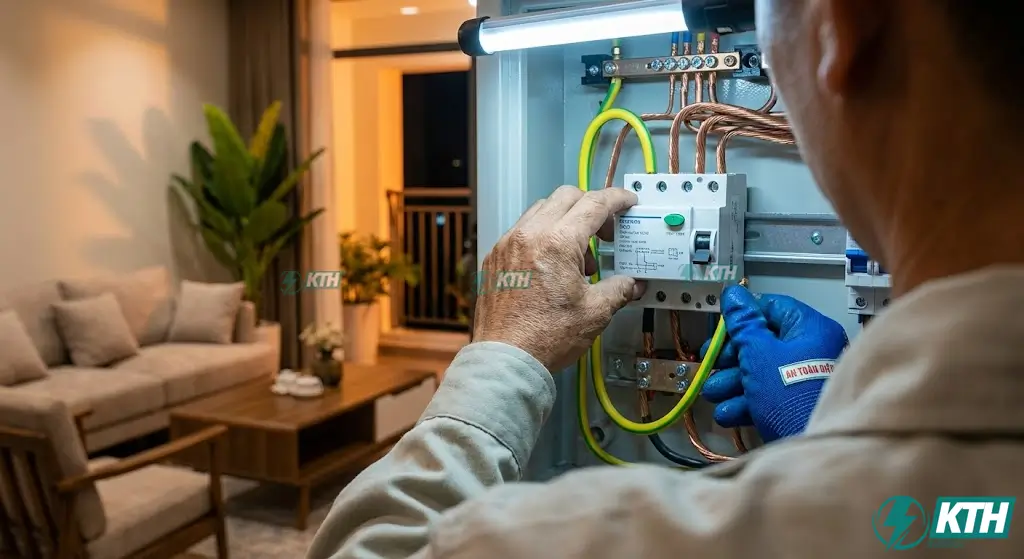

Tại sao? Khi một pha chạm vỏ thiết bị, dòng điện sự cố sẽ đi từ pha -> vỏ máy -> cọc tiếp địa nhà bạn -> đất -> cọc tiếp địa trạm biến áp -> về nguồn. Vì dòng điện phải đi qua đất (có điện trở lớn), nên dòng ngắn mạch này thường không đủ lớn để làm nhảy Aptomat thường (MCB/MCCB).

Ưu và Nhược điểm

Phân tích chi tiết: Mạng điện IT (Hệ thống “Bất tử” về nguồn cấp)

Đặc tính nổi bật: Là hệ thống có trung tính cách ly hoàn toàn với đất. Khi xảy ra sự cố chạm đất lần thứ nhất, dòng điện sự cố cực nhỏ, không gây giật và không cắt điện, đảm bảo duy trì hoạt động liên tục.

Nếu mạng TT là “bình dân học vụ” thì mạng IT là “quý tộc”, chỉ dùng cho những nơi đặc biệt quan trọng.

Cấu trúc và Nguyên lý

• ⚡ Tại nguồn (I): Điểm trung tính cách ly hoàn toàn với đất hoặc nối qua một trở kháng rất lớn (hàng nghìn Ohm).
• ⚡ Tại tải (T): Vỏ thiết bị được nối đất trực tiếp tại chỗ.

“Ma thuật” của mạng IT

Điều kỳ diệu xảy ra khi có sự cố chạm vỏ lần thứ nhất (ví dụ: dây pha L1 chạm vào vỏ máy): Do nguồn cách ly với đất, dòng điện sự cố không có đường khép mạch về nguồn (hoặc dòng rất nhỏ do điện dung ký sinh đường dây). Kết quả là:

1. Không có dòng ngắn mạch lớn.
2. Điện áp tiếp xúc trên vỏ máy rất nhỏ (không gây giật nguy hiểm).
3. Thiết bị bảo vệ KHÔNG CẮT ĐIỆN.

Hệ thống vẫn hoạt động bình thường! Đây là tính năng duy trì cấp điện liên tục.

Ứng dụng thực tế

Chính vì khả năng “bất tử” khi gặp sự cố lần 1, mạng IT được dùng cho:

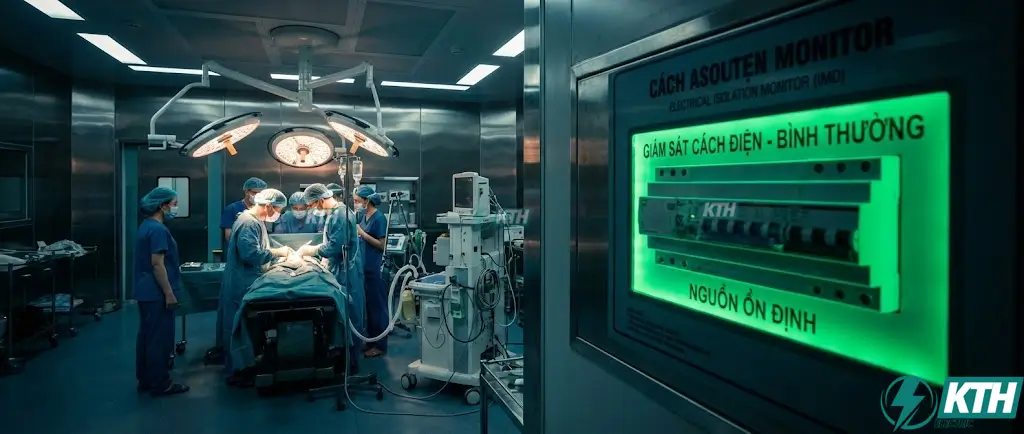

• Phòng mổ, phòng hồi sức cấp cứu: Bạn không thể để đèn tắt hay máy thở dừng khi đang phẫu thuật tim chỉ vì một sự cố rò điện nhỏ.
• Hầm lò: Nơi tia lửa điện từ ngắn mạch có thể gây nổ khí metan.
• Dây chuyền sản xuất kính, thép: Những nơi nếu mất điện đột ngột sẽ làm hỏng cả mẻ sản phẩm trị giá hàng tỷ đồng.

Lưu ý sống còn khi vận hành

Tuy nhiên, mạng IT không dành cho tay mơ.

• 🛑 Phải có thiết bị giám sát cách điện (IMD): Để báo động ngay khi có sự cố chạm đất lần 1, để kỹ sư kịp thời sửa chữa.
• 🛑 Sự cố điểm thứ 2: Nếu điểm chạm đất thứ 1 chưa sửa xong mà xuất hiện điểm chạm đất thứ 2 ở pha khác, lúc này sự cố sẽ trở thành ngắn mạch 2 pha cực mạnh. Hệ thống bảo vệ phải cắt điện ngay lập tức.

Phân tích chi tiết: Mạng điện TN (Đa dạng và Phức tạp nhất)

Tổng quan: Hệ thống TN nối vỏ thiết bị trực tiếp với điểm trung tính nguồn. Điều này tạo ra dòng ngắn mạch lớn khi có sự cố, giúp Aptomat (MCB) tác động nhanh. Gồm 3 loại: TN-C, TN-S và TN-C-S.

Nếu mạng TT là “con cưng” của điện dân dụng, mạng IT là “đặc nhiệm” của bệnh viện, thì mạng TN chính là “ông vua” trong các nhà máy công nghiệp và tòa nhà cao tầng hiện đại.

Đặc điểm cốt lõi của họ TN là: Vỏ thiết bị được nối trực tiếp với điểm trung tính của nguồn (chữ N thứ hai). Điều này có nghĩa là, thay vì dòng điện sự cố đi qua đất (như TT), nó sẽ đi qua dây dẫn kim loại (dây trung tính hoặc dây bảo vệ) để trở về nguồn. Kết quả là dòng ngắn mạch chạm vỏ cực lớn, đủ sức làm Aptomat (MCB) nhảy ngay lập tức mà không nhất thiết phải dùng RCD.

Tuy nhiên, TN lại chia làm 3 người anh em với tính nết hoàn toàn khác nhau: TN-C, TN-S và TN-C-S. Việc nhầm lẫn giữa chúng có thể trả giá bằng cả hệ thống máy móc tiền tỷ.

Mạng điện TN-C (The Classic – Cổ điển & Tiết kiệm)

• Cấu trúc (C = Combined): Đây là hệ thống “2 trong 1”. Dây trung tính (N) và dây tiếp địa bảo vệ (PE) được gộp chung thành một dây duy nhất, gọi là dây PEN.
• Nguyên lý: Vỏ kim loại của thiết bị được nối trực tiếp vào dây PEN này.

Nhược điểm chí mạng:

1. Nguy cơ điện giật chết người: Nếu dây PEN bị đứt (do lỏng mối nối, chuột cắn…), vỏ thiết bị phía sau điểm đứt sẽ ngay lập tức mang điện áp pha (220V). Lúc này chạm vào là giật, Aptomat không nhảy.
2. Nhiễu điện từ (EMC) khủng khiếp: Do dòng điện làm việc chạy trên dây PEN (vừa là dây bảo vệ), nó tạo ra từ trường biến thiên mạnh, gây nhiễu loạn các màn hình máy tính, hệ thống âm thanh, PLC và server.
3. Nguy cơ hỏa hoạn: Dòng điện không cân bằng liên tục chạy qua các kết cấu kim loại của tòa nhà (nếu nối đất lặp lại), gây nóng và phóng điện.

Ứng dụng: Chỉ dùng cho lưới phân phối điện lực hoặc các nhà xưởng cũ ít thiết bị điện tử. Tuyệt đối cấm dùng ở cây xăng, kho đạn, nơi dễ cháy nổ.

Mạng điện TN-S (The Separated – Chuẩn mực hiện đại)

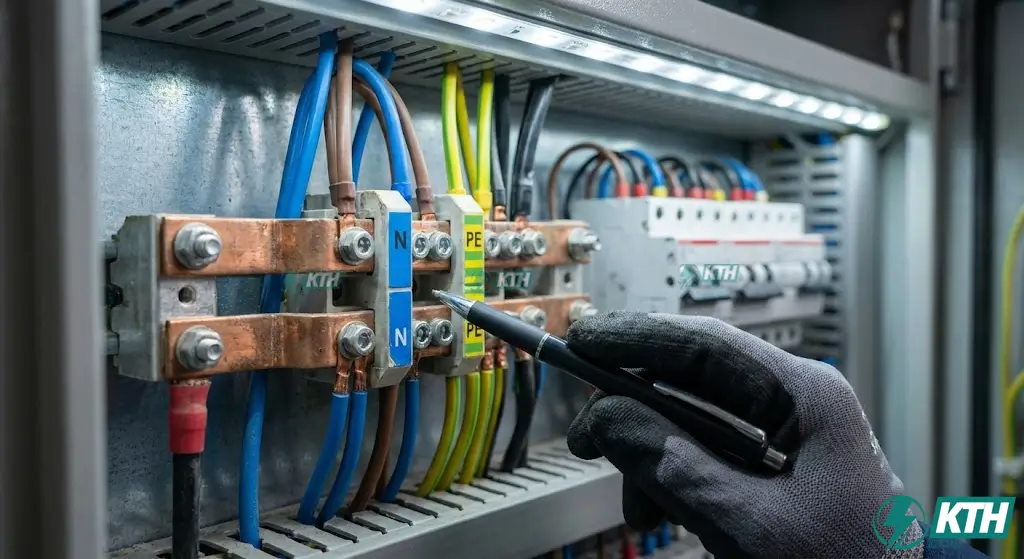

• Cấu trúc (S = Separated): Đây là hệ thống “tiền nào của nấy”. Dây trung tính (N) và dây tiếp địa bảo vệ (PE) được tách riêng biệt ngay từ máy biến áp nguồn và đi song song đến tận thiết bị cuối cùng.
