Masterpact MTZ1: Phân Tích Chi Tiết ACB Thông Minh Của Schneider

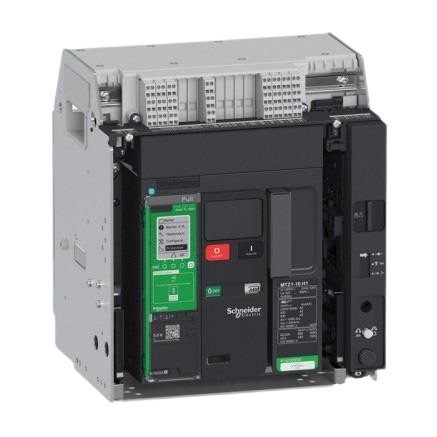

Máy cắt không khí (ACB) Masterpact MTZ1 là thiết bị đóng cắt điện hạ thế chủ lực của Schneider Electric. Đây thực chất là một Aptomat khối lớn, được thiết kế để bảo vệ hệ thống điện (lên đến 1600A) khỏi các sự cố quá tải và ngắn mạch.

Điểm nổi bật của dòng MTZ1 là sự tích hợp sâu công nghệ IoT (Internet of Things), cho phép giám sát, đo lường và điều khiển từ xa. Sản phẩm này thay thế cho dòng Masterpact NT/NW cũ, trở thành một thiết bị thông minh trong hệ sinh thái EcoStruxure của Schneider Electric, một phần của các giải pháp giám sát năng lượng toàn diện.

Phân Tích Tính Năng Kỹ Thuật Cốt Lõi

Masterpact MTZ1 có 3 tính năng cốt lõi: Kết nối Kỹ thuật số (IoT, Bluetooth, NFC), Độ chính xác & An toàn (Đo lường Class 1, bảo vệ tùy chỉnh) và Hiệu suất cơ khí (Độ bền cao, theo chuẩn IEC 60947-2).

Masterpact MTZ1 được xây dựng trên ba trụ cột chính: Hiệu suất, An toàn và Kết nối Kỹ thuật số.

1. Kết Nối Kỹ Thuật Số (Digital Integration)

Đây là khả năng kết nối không dây (Bluetooth, NFC) với ứng dụng di động để giám sát, cài đặt, chẩn đoán; và kết nối có dây (Modbus, Ethernet) để tích hợp vào hệ thống SCADA/BMS.

Đây là nâng cấp giá trị nhất của MTZ1.

• Kết nối không dây (Bluetooth & NFC): Kỹ thuật viên có thể dùng điện thoại (với ứng dụng Masterpact MTZ Mobile App) để:
  • Giám sát: Kiểm tra thông số vận hành (dòng tải, điện áp, công suất) mà không cần mở cửa tủ điện, tăng cường an toàn.
  • Cài đặt: Điều chỉnh thông số của bộ điều khiển Micrologic X.
  • Chẩn đoán: Nhận cảnh báo và chẩn đoán nguyên nhân sự cố ngay trên điện thoại.
• Kết nối có dây (Modbus, Ethernet): Hỗ trợ đầy đủ các chuẩn giao tiếp công nghiệp để tích hợp vào hệ thống giám sát năng lượng (PME) hoặc BMS (Building Management System).

2. Độ Chính Xác và An Toàn

MTZ1 đạt độ chính xác đo lường năng lượng Class 1 (như một đồng hồ đo điện) và đảm bảo an toàn tối đa thông qua bộ điều khiển Micrologic X cho phép tùy chỉnh chi tiết các ngưỡng bảo vệ (LSI, LSIG).

• Đo lường Class 1: MTZ1 có khả năng đo lường năng lượng với độ chính xác Class 1 (theo IEC 61557-12). Nó biến ACB từ thiết bị bảo vệ đơn thuần thành một đồng hồ đo điện năng tiêu thụ chính xác, hỗ trợ quản lý năng lượng hiệu quả.
• Bảo vệ tùy chỉnh: Tương tự như MCCB hay MCB, bộ điều khiển Micrologic X cho phép cài đặt chi tiết các ngưỡng bảo vệ (quá tải, ngắn mạch, chạm đất) để tối ưu hóa tính liên tục của dịch vụ.

3. Hiệu Suất và Độ Bền Cơ Khí

MTZ1 duy trì độ bền cơ khí và độ bền điện cao, tuân thủ nghiêm ngặt tiêu chuẩn IEC 60947-2, đảm bảo hoạt động tin cậy trong môi trường công nghiệp nặng.

• Khả năng chịu đựng: MTZ1 duy trì độ bền cơ khí và điện cao, đảm bảo hoạt động tin cậy trong các môi trường công nghiệp nặng.
• Tiêu chuẩn: Tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 60947-2 (Tiêu chuẩn cho thiết bị đóng cắt hạ thế, cũng áp dụng cho ELCB và các CB khác).

Bộ Não Điều Khiển: Phân Loại Micrologic X

Có 4 loại chính: Micrologic 2.0 (Bảo vệ cơ bản LI), 5.0 (Thêm đo lường LSI), 6.0 (Thêm đo lường năng lượng Class 1 & chạm đất LSIG) và 7.0 (Thêm giám sát chất lượng điện năng, sóng hài).

Bộ điều khiển (trip unit) Micrologic X quyết định khả năng bảo vệ và đo lường của ACB. Việc lựa chọn đúng loại Micrologic X là rất quan trọng khi đặt hàng.

Loại Micrologic X	Chức Năng Chính	Ký Hiệu Bảo Vệ	Đối Tượng Sử Dụng
2.0	Bảo vệ cơ bản	LI (Quá tải, Ngắn mạch tức thời)	Các ứng dụng không yêu cầu đo lường chi tiết.
5.0	Bảo vệ + Đo lường	LSI (Thêm Ngắn mạch có chọn lọc)	Yêu cầu đo lường cơ bản (Ampe, Volt).
6.0	Bảo vệ + Đo lường Năng lượng	LSIG (Thêm Chạm đất) + Đo lường Class 1	Quản lý năng lượng, giám sát chi tiết.
7.0	Bảo vệ Cao cấp + Chất lượng điện năng	LSIG + Đo sóng hài (THD)	Ứng dụng quan trọng, yêu cầu giám sát chất lượng điện năng (tham khảo giải pháp lọc sóng hài).

Lưu ý thực tế: “L” (Long-time) là bảo vệ quá tải, “S” (Short-time) là ngắn mạch có chọn lọc, “I” (Instantaneous) là ngắn mạch tức thời, và “G” (Ground-fault) là bảo vệ chạm đất (tương tự chức năng của RCCB).

Thông Số Kỹ Thuật Chi Tiết Masterpact MTZ1

Dòng MTZ1 có dải dòng định mức từ 630A đến 1600A, dòng cắt ngắn mạch (Icu) từ 42kA đến 66kA, hoạt động ở điện áp lên đến 690VAC, có 3 hoặc 4 cực và sử dụng bộ điều khiển Micrologic X.

Bảng này cung cấp thông số kỹ thuật cốt lõi cho kỹ sư thiết kế và vận hành.

Thông Số	Giá Trị Chi Tiết (Dòng MTZ1)
Tiêu chuẩn áp dụng	IEC 60947-2
Dòng định mức (In)	630A, 800A, 1000A, 1250A, 1600A
Dòng cắt ngắn mạch (Icu)	42kA, 50kA, 66kA (tùy model B, N, H – tham khảo ký hiệu và thông số trên Aptomat để hiểu rõ Icu)
Điện áp vận hành (Ue)	Lên đến 690 VAC
Số cực (Poles)	3P (3 cực) hoặc 4P (4 cực) (sử dụng cho máy biến áp 3 pha hoặc tải 1 pha)
Kiểu lắp đặt	Fixed (Cố định) hoặc Draw-out (Kéo ra)
Bộ điều khiển	Micrologic X (2.0, 5.0, 6.0, 7.0)
Kết nối	Bluetooth, NFC, Modbus (tùy chọn)
Đo lường	Class 1 (với Micrologic 6.0/7.0)

Hướng Dẫn Vận Hành và Xử Lý Sự Cố (Cho Kỹ Thuật Viên)

Vận hành (Commissioning) yêu cầu kiểm tra cơ khí (nạp lò xo, đẩy vào vị trí) và kiểm tra điện (cài đặt Micrologic X qua NFC, test nút trip). Xử lý sự cố dựa vào đèn LED báo lỗi (quá tải, ngắn mạch, chạm đất) trên bộ Micrologic.

Việc vận hành MTZ1 đòi hỏi nhân sự có chuyên môn về điện hạ thế. Đây là một phần quan trọng trong dịch vụ bảo trì hệ thống điện chuyên nghiệp.

1. Quy Trình Commissioning (Kiểm tra trước khi vận hành)

Quy trình bao gồm 3 bước chính (sau khi ngắt điện LOTO): Kiểm tra cơ khí (nạp lò xo, kiểm tra vị trí Draw-out), Kiểm tra điện (cấp nguồn, cài đặt thông số qua App) và Kiểm tra Trip (nhấn nút “Push to Trip”).

Chỉ thực hiện khi đã ngắt hoàn toàn nguồn điện và tuân thủ quy trình an toàn (LOTO) như khi bảo trì tủ điện hạ thế.

1. Kiểm tra cơ khí:
   • Đối với loại Draw-out: Đảm bảo ACB được đẩy hoàn toàn vào vị trí “Connected” (Kết nối) hoặc kéo ra vị trí “Test” (Thử nghiệm) một cách trơn tru.
   • Nạp lò xo (Charging): Sử dụng cần nạp bằng tay (hoặc kiểm tra motor nạp) cho đến khi đồng hồ trạng thái báo “Charged” (Đã nạp).
2. Kiểm tra Điện:
   • Cấp nguồn cho bộ điều khiển Micrologic X.
   • Sử dụng ứng dụng Masterpact MTZ Mobile App (qua NFC) để cài đặt các thông số bảo vệ (dòng Ir, tr) theo yêu cầu của thiết kế hệ thống.
3. Kiểm tra Trip (Nhảy):
   • Nhấn nút “Push to Trip” (màu đỏ) trên mặt ACB để kiểm tra cơ cấu cắt cơ khí. ACB phải cắt ngay lập tức.
   • Nhấn nút “Close” (màu xanh) để đóng lại.

2. Chẩn Đoán và Xử Lý Lỗi Thường Gặp

Kỹ thuật viên chẩn đoán lỗi dựa vào đèn LED trên Micrologic X. Ví dụ: Đèn “Overload” nháy (tìm tải gây quá tải), đèn “Short-circuit” sáng (KHÔNG ĐÓNG LẠI, phải kiểm tra cách điện), đèn “Ground-fault” sáng (tìm điểm rò rỉ).

Khi ACB bị trip (nhảy), đèn LED trên bộ Micrologic X sẽ báo hiệu nguyên nhân.

Đèn LED Báo Lỗi (Micrologic X)	Nguyên Nhân Tiềm Ẩn	Hành Động Khắc Phục (Cho Kỹ Thuật Viên)
Đèn “Overload” (Quá tải) nháy	Dòng điện vận hành vượt quá ngưỡng cài đặt (Ir) trong một khoảng thời gian.	1. Không đóng lại ngay. 2. Kiểm tra tải thực tế, tìm thiết bị gây quá tải. 3. Giảm tải trước khi Reset và đóng lại.
Đèn “Short-circuit” (Ngắn mạch) sáng	Xảy ra ngắn mạch (S hoặc I).	1. KHÔNG ĐÓNG LẠI. 2. Cách ly khu vực. 3. Dùng megohmmeter (đồng hồ megom) kiểm tra cách điện (tham khảo đo điện trở cách điện) của cáp và thanh cái (busbar) phía sau ACB. 4. Tìm và sửa chữa điểm ngắn mạch.
Đèn “Ground-fault” (Chạm đất) sáng	Dòng rò xuống đất vượt ngưỡng (Chỉ có trên Micrologic 6.0/7.0).	1. Kiểm tra cách điện của hệ thống (tham khảo giải pháp giám sát cách điện). 2. Tìm kiếm vỏ động cơ, vỏ cáp bị rò rỉ điện.
Đèn “Batt” (Pin) nháy vàng	Pin nội bộ của Micrologic X sắp hết.	Lên kế hoạch thay thế pin cho bộ điều khiển trong kỳ bảo trì tiếp theo.

Mẹo chuyên gia: Việc chẩn đoán này có thể được hỗ trợ hiệu quả bằng dịch vụ scan nhiệt tủ điện (Thermal Scan) để phát hiện sớm các điểm tiếp xúc bất thường hoặc quá nhiệt trước khi xảy ra sự cố.

Phân Biệt Các Dòng Masterpact MTZ

MTZ là một họ sản phẩm: MTZ1 (630A – 1600A) dùng cho tủ nhánh, MTZ2 (800A – 4000A) dùng cho ACB tổng tòa nhà/nhà máy, và MTZ3 (4000A – 6300A) dùng cho ứng dụng công nghiệp cực lớn.

Masterpact MTZ là một họ sản phẩm, trong đó MTZ1 là dòng nhỏ nhất.

• Masterpact MTZ1:
  • Dải dòng: 630A đến 1600A.
  • Ứng dụng: Tủ phân phối nhánh, bảo vệ máy biến áp công suất nhỏ (xem thêm máy biến áp là gì).
• Masterpact MTZ2:
  • Dải dòng: 800A đến 4000A.
  • Ứng dụng: ACB tổng cho tòa nhà thương mại, nhà máy.
• Masterpact MTZ3:
  • Dải dòng: 4000A đến 6300A.
  • Ứng dụng: ACB tổng cho các ứng dụng công nghiệp cực lớn, trung tâm dữ liệu (Data Center).

Kết Luận và Dịch Vụ Liên Quan

Masterpact MTZ1 là một thiết bị IoT bảo vệ thông minh. KTH Electric cung cấp các dịch vụ liên quan như Thí nghiệm điện, Bảo trì trạm biến áp, và Đánh giá hệ thống điện để hỗ trợ thiết bị này.

Masterpact MTZ1 không chỉ là một thiết bị bảo vệ; nó là một thiết bị IoT thông minh, cung cấp dữ liệu quan trọng để vận hành hệ thống điện an toàn, hiệu quả và tiết kiệm chi phí.

Tại KTH Electric, chúng tôi không chỉ cung cấp thông tin kiến thức chuyên sâu về thiết bị, mà còn đồng hành cùng bạn trong suốt vòng đời của hệ thống điện với các dịch vụ chuyên nghiệp:

• Dịch vụ thí nghiệm điện: Đảm bảo ACB và các thiết bị khác vận hành đúng thông số kỹ thuật.
• Dịch vụ bảo trì trạm biến áp: Kiểm tra toàn diện, bao gồm cả ACB tổng.
• Đánh giá hệ thống điện: Tư vấn nâng cấp lên các thiết bị thông minh như MTZ1 để tối ưu hóa vận hành.

Để được tư vấn kỹ thuật hoặc yêu cầu dịch vụ cho thiết bị Masterpact MTZ và hệ thống điện của bạn, vui lòng liên hệ ngay với đội ngũ kỹ sư chuyên gia của chúng tôi.
