Máy Biến Áp Là Gì? Cẩm Nang Kỹ Thuật (A-Z) Về Cấu Tạo, Nguyên Lý & Tiêu Chuẩn Vận Hành

Trong thế giới kỹ thuật điện, ít có thiết bị nào đóng vai trò nền tảng và quan trọng như máy biến áp (còn gọi là máy biến thế). Chúng là trái tim thầm lặng của mọi hệ thống truyền tải và phân phối điện năng, từ nhà máy điện quy mô lớn, qua hệ thống lưới điện truyền tải đến bộ sạc điện thoại nhỏ bé của bạn.

Nhưng máy biến áp không chỉ đơn giản là “tăng áp” hay “hạ áp”. Việc lựa chọn, vận hành và bảo trì chúng đúng kỹ thuật là yếu tố then chốt quyết định đến hiệu suất năng lượng, độ an toàn vận hành và tính bền vững của toàn bộ hệ thống.

Là chuyên gia với bề dày kinh nghiệm trong lĩnh vực thiết bị điện công nghiệp, KTH ELECTRIC thấu hiểu những thách thức kỹ thuật mà doanh nghiệp phải đối mặt. Bài viết này không chỉ giải thích “máy biến áp là gì”, mà còn cung cấp một cẩm nang kỹ thuật sâu, giúp bạn hiểu đúng và lựa chọn tối ưu.

Máy biến áp là gì?

Máy biến áp (Transformer) là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ. Chức năng chính là biến đổi điện áp của dòng điện xoay chiều (AC) từ cấp này sang cấp khác, trong khi giữ nguyên tần số.

Máy biến áp làm việc như thế nào???

Một cách chính xác kỹ thuật, máy biến áp (Transformer) là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi một hệ thống dòng điện xoay chiều (AC) ở một cấp điện áp này sang một hệ thống dòng điện xoay chiều ở cấp điện áp khác, với tần số được giữ nguyên.

Nói đơn giản:

• Nếu điện áp thứ cấp (U2) lớn hơn điện áp sơ cấp (U1), ta có máy biến áp tăng áp.
• Nếu điện áp thứ cấp (U2) nhỏ hơn điện áp sơ cấp (U1), ta có máy biến áp hạ áp. Chúng là thành phần cốt lõi của một trạm biến áp phân phối.

Tuy nhiên, vai trò của chúng không chỉ dừng ở đó. Máy biến áp còn thực hiện các chức năng quan trọng khác như:

• Cách ly điện: Ngăn cách các mạch điện để đảm bảo an toàn.
• Đo lường: Sử dụng trong các máy biến áp đo lường (Biến dòng – CT, Biến điện áp – VT) để cung cấp tín hiệu cho công tơ điện tử 3 pha hoặc đồng hồ đo.
• Chỉnh lưu: Cung cấp nguồn cho các mạch chỉnh lưu trong công nghiệp.

Giải mã cấu tạo kỹ thuật của máy biến áp

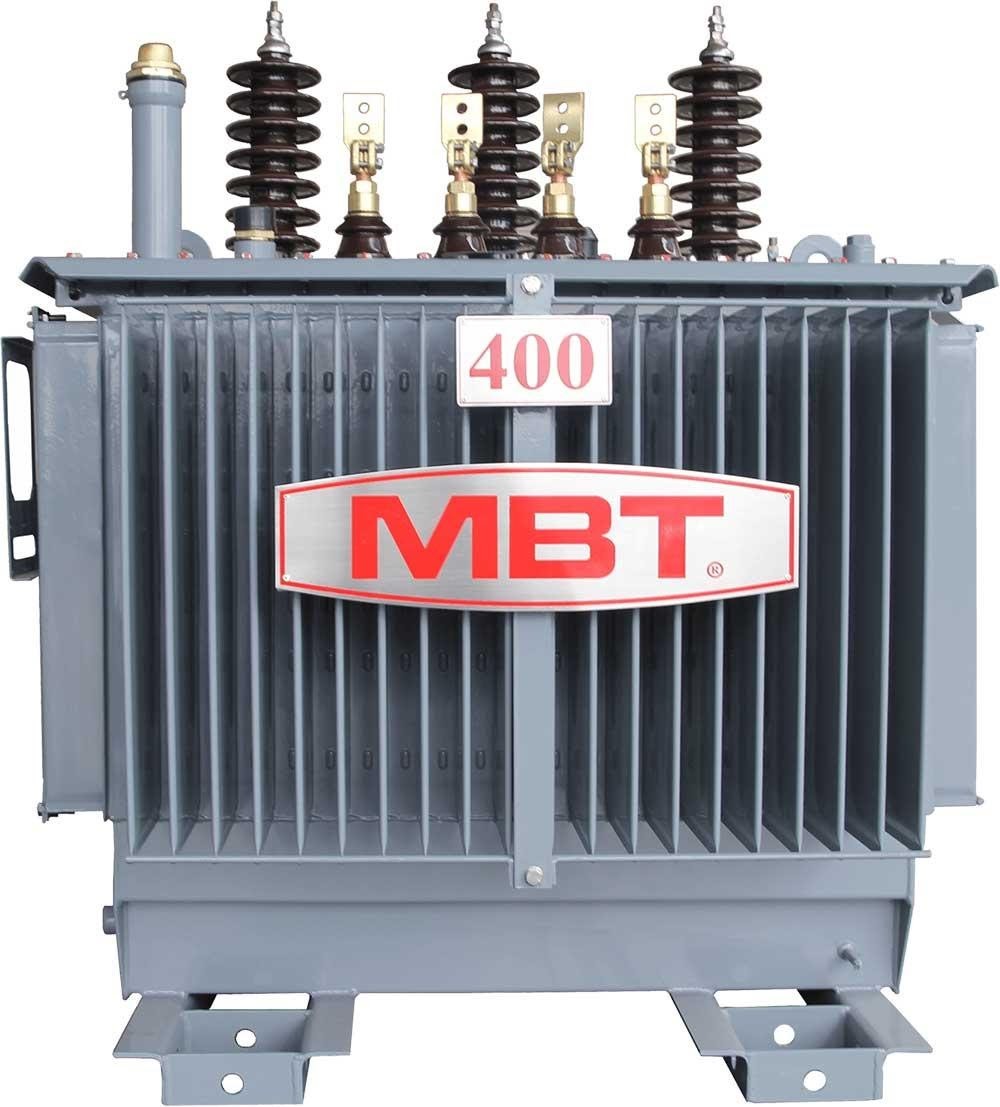

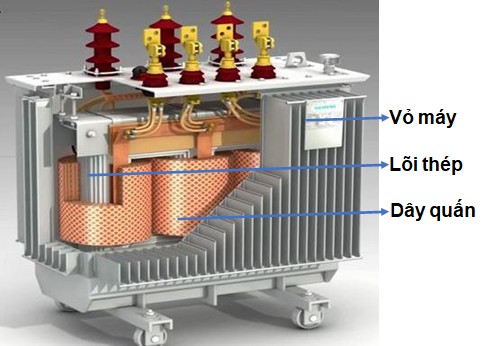

Về cơ bản, máy biến áp có ba thành phần chính: 1. Lõi thép (Mạch từ) để dẫn từ thông, 2. Dây quấn (Cuộn dây sơ cấp và thứ cấp) để truyền tải năng lượng, và 3. Vỏ máy (bao gồm hệ thống cách điện và làm mát).

Hiểu rõ cấu tạo là bước đầu tiên để đánh giá chất lượng và hiệu suất của máy biến áp. Về cơ bản, mọi máy biến áp đều bao gồm ba thành phần chính: Lõi thép (Mạch từ), Dây quấn (Cuộn dây), và Vỏ máy (Thùng chứa & Cách điện).

Lõi thép (mạch từ): trái tim dẫn từ

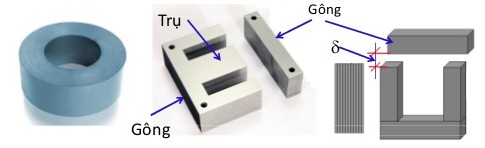

Lõi thép được làm từ nhiều lá thép kỹ thuật điện (thép silic) mỏng, ghép lại với nhau. Cập nhật vật liệu mới nhất (xu hướng 2024-2025) là lõi Amorphous (vô định hình), giúp giảm tổn thất không tải đến 70-80% so với lõi thép silic (CRGO) truyền thống.

Lõi thép là bộ phận dùng để dẫn từ thông chính của máy. Chất lượng của lõi thép ảnh hưởng trực tiếp đến tổn thất không tải (tổn thất sắt) của máy.

• Vật liệu: Lõi thép không phải là một khối sắt đặc. Nó được ghép lại từ nhiều lá thép kỹ thuật điện (thép silic) rất mỏng (thường từ 0.3mm – 0.5mm), có phủ sơn cách điện. Việc ghép từ các lá mỏng giúp giảm thiểu dòng điện xoáy (Foucault), một nguyên nhân gây nóng lõi và tổn hao điện năng tiêu thụ không mong muốn.
• Phân loại lõi:
  • Lõi Thép Silic (CRGO): Là vật liệu truyền thống, phổ biến, cho hiệu suất tốt.
  • Lõi Amorphous (Vô định hình): Một công nghệ vật liệu mới (xu hướng 2024-2025), cho phép giảm tổn thất không tải lên đến 70-80% so với lõi CRGO. Máy biến áp lõi Amorphous đang là lựa chọn hàng đầu về tiết kiệm năng lượng, đặc biệt phù hợp với các hệ thống yêu cầu vận hành liên tục 24/7.

Dây quấn (cuộn dây): con đường của năng lượng

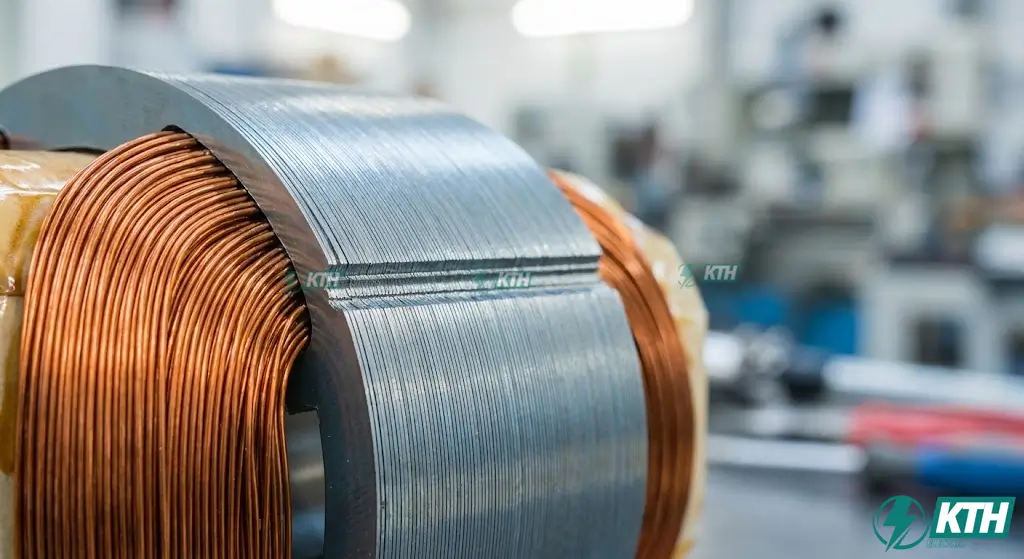

Dây quấn thường được làm từ Đồng (Cu) hoặc Nhôm (Al). Đồng dẫn điện tốt hơn, bền hơn và chịu nhiệt cao hơn, là vật liệu được KTH ELECTRIC ưu tiên cho các máy biến áp hiệu suất cao. Nhôm có giá thành rẻ hơn nhưng cần tiết diện lớn hơn.

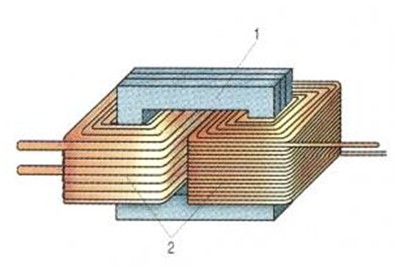

Dây quấn là bộ phận chịu trách nhiệm truyền tải năng lượng điện. Chúng được quấn quanh lõi thép và phải được cách điện kỹ lưỡng.

• Vật liệu:
  • Đồng (Cu): Có điện trở suất thấp, dẫn điện tốt, kích thước nhỏ gọn và chịu nhiệt tốt hơn.
  • Nhôm (Al): Giá thành rẻ hơn, nhẹ hơn, nhưng cần tiết diện dây lớn hơn đồng để đảm bảo khả năng dẫn điện tương đương.

• Phân loại dây quấn:
  • Cuộn sơ cấp (Primary Winding): Nối với nguồn điện (đầu vào).
  • Cuộn thứ cấp (Secondary Winding): Nối với tải tiêu thụ (đầu ra).
• Tổn thất có tải (Tổn thất đồng): Đây là tổn thất năng lượng xảy ra trên điện trở của dây quấn khi máy mang tải, biểu hiện bằng việc dây quấn nóng lên.

Vỏ Máy & Hệ Thống Cách Điện (Phân Biệt MBA Dầu và MBA Khô)

Máy biến áp dầu dùng dầu để cách điện và tản nhiệt, thường lắp ngoài trời, chi phí thấp hơn nhưng cần bảo trì và có nguy cơ cháy. Máy biến áp khô dùng nhựa Epoxy và không khí để làm mát, an toàn cháy nổ tuyệt đối, không cần bảo trì, lý tưởng lắp trong nhà/tòa nhà nhưng chi phí ban đầu cao hơn.

Đây là yếu tố quan trọng nhất quyết định đến môi trường lắp đặt và an toàn vận hành.

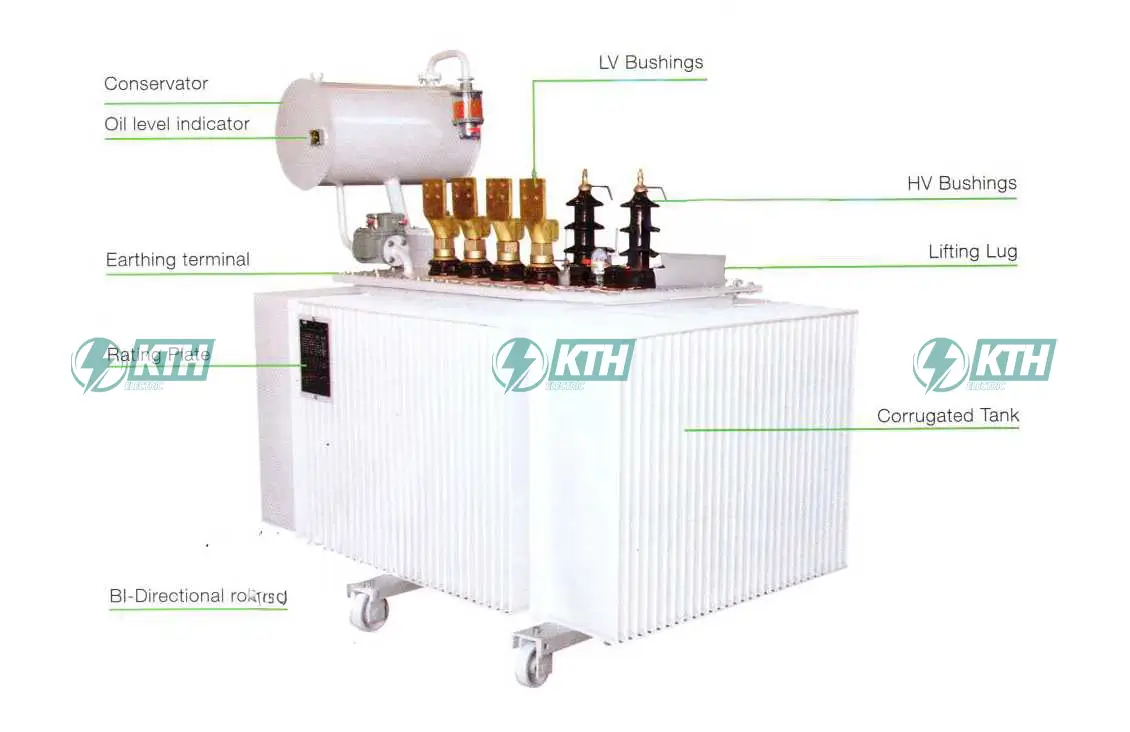

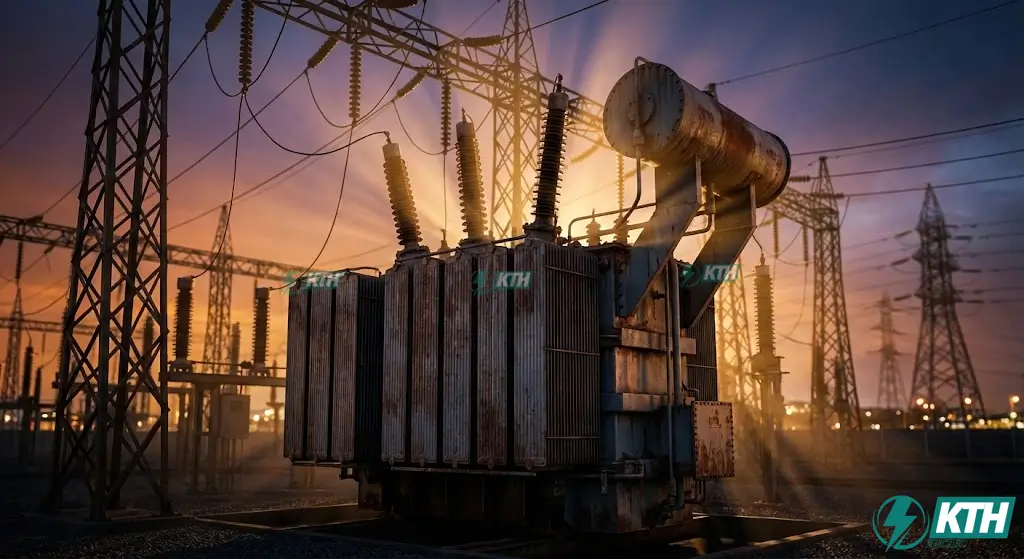

a. Máy Biến Áp Dầu (Oil Transformer)

Đây là loại máy biến áp truyền thống, phổ biến trong các trạm biến áp ngoài trời và hệ thống truyền tải.

• Cấu tạo: Lõi thép và dây quấn được ngâm hoàn toàn trong một thùng thép kín chứa đầy dầu cách điện. Tình trạng của dầu là yếu tố sống còn, và các dấu hiệu hỏng dầu máy biến áp cần được phát hiện sớm.
• Ưu điểm: Dầu vừa làm nhiệm vụ cách điện, vừa tản nhiệt hiệu quả. Giá thành ban đầu thường rẻ hơn máy biến áp khô.
• Nhược điểm: Dầu cách điện có nguy cơ cháy nổ. Yêu cầu bảo trì định kỳ (thử nghiệm dầu, kiểm tra rò rỉ) và phải lắp đặt hệ thống phòng cháy chữa cháy phức tạp.

b. Máy Biến Áp Khô (Dry Type Transformer)

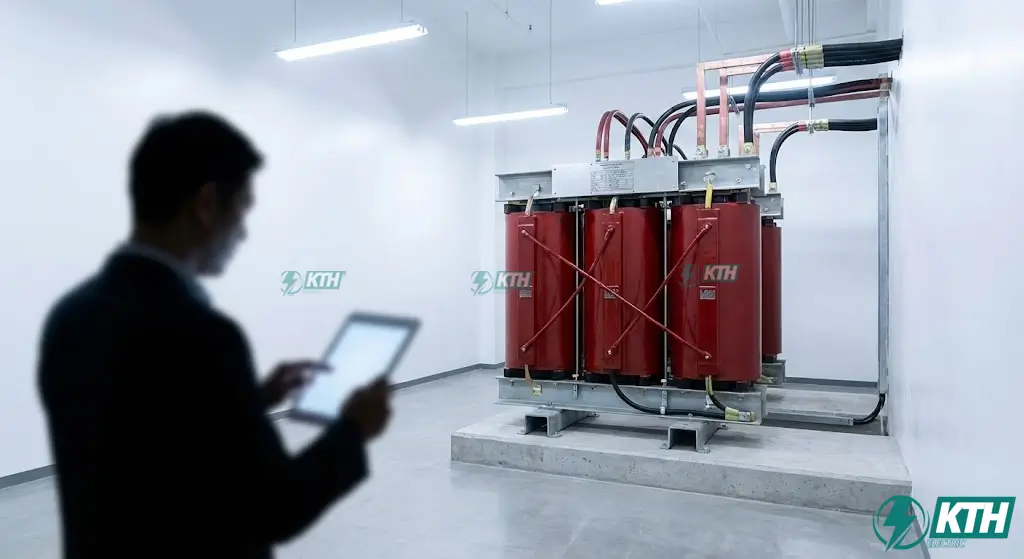

Đây là giải pháp hiện đại, là tiêu chuẩn cho các ứng dụng trong nhà, khu dân cư và các môi trường yêu cầu an toàn cháy nổ cao.

• Cấu tạo: Dây quấn được đúc trong nhựa epoxy, làm mát trực tiếp bằng không khí tự nhiên (AN) hoặc quạt cưỡng bức (AF).
• Ưu điểm: An toàn cháy nổ tuyệt đối (không dùng dầu). Gần như không cần bảo trì, thân thiện với môi trường, lý tưởng để lắp đặt trong các tòa nhà, trung tâm dữ liệu, sân bay. Đây là giải pháp được KTH ELECTRIC ưu tiên trong các dự án thi công điện nhà xưởng hiện đại.
• Nhược điểm: Giá thành đầu tư ban đầu cao hơn.

Nguyên lý làm việc của máy biến áp (giải thích kỹ thuật)

Nguyên lý làm việc là cảm ứng điện từ. Dòng điện xoay chiều ở cuộn sơ cấp (N1) tạo ra từ thông biến thiên trong lõi thép. Từ thông này “cắt” qua cuộn thứ cấp (N2), cảm ứng và tạo ra một suất điện động (điện áp) mới ở cuộn thứ cấp.

Nguyên lý cốt lõi của máy biến áp là cảm ứng điện từ.

1. Tạo Từ Thông (Phía Sơ Cấp): Khi kết nối cuộn sơ cấp (có N1 vòng dây) với nguồn điện xoay chiều U1, một cường độ dòng điện xoay chiều I1 chạy qua nó. Dòng điện này sinh ra một từ thông biến thiên (Φ) trong lõi thép.
2. Cảm Ứng (Trong Lõi Thép): Lõi thép “dẫn” gần như toàn bộ từ thông biến thiên này đi qua cuộn thứ cấp.
3. Tạo Điện Áp (Phía Thứ Cấp): Từ thông biến thiên (Φ) này “cắt” qua các vòng dây của cuộn thứ cấp (có N2 vòng dây), tạo ra một suất điện động cảm ứng E2 (điện áp U2) ở hai đầu cuộn thứ cấp.

Vì tần số của từ thông là không đổi, tần số của điện áp U1 và U2 là như nhau.

Công thức tỷ số biến áp (bỏ qua tổn thất):



• : Máy hạ áp (số vòng sơ cấp > số vòng thứ cấp). Đây là chức năng chính khi phân biệt điện trung thế, hạ thế và cao thế tại các trạm phân phối.
• : Máy tăng áp (số vòng sơ cấp < số vòng thứ cấp).

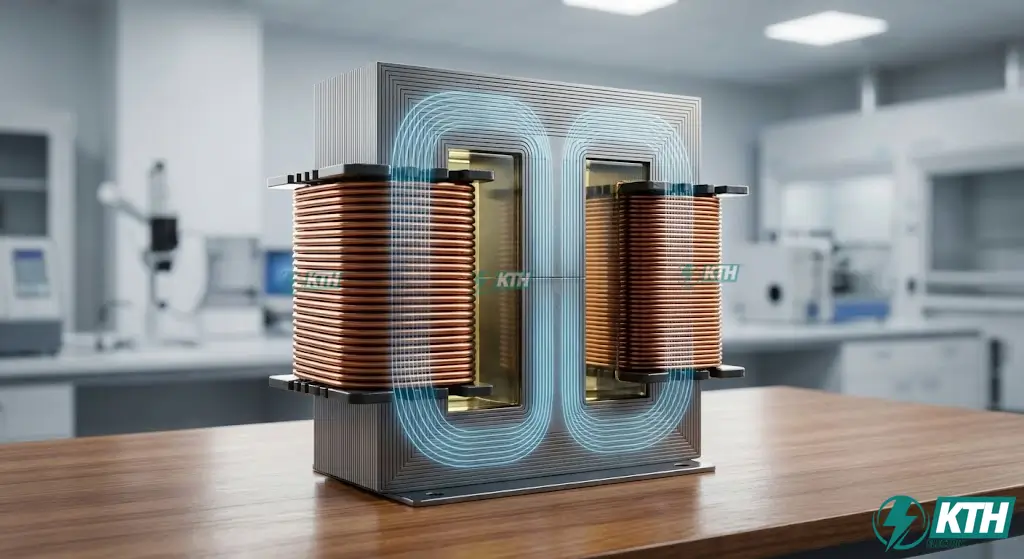

(Ghi chú hình ảnh: Một sơ đồ vật lý đơn giản, minh họa dòng I1 đi vào cuộn N1, tạo ra từ thông Φ trong lõi, và cảm ứng ra điện áp U2 ở cuộn N2.)

Hiểu về tổn thất & hiệu suất máy biến áp

Có hai loại tổn thất chính: 1. Tổn thất không tải (P0) hay tổn thất sắt, xảy ra ở lõi thép ngay cả khi không có tải. 2. Tổn thất ngắn mạch (Pk) hay tổn thất đồng, xảy ra trên điện trở dây quấn khi máy mang tải.

Một máy biến áp lý tưởng có hiệu suất 100%, nhưng trong thực tế, luôn có tổn thất năng lượng. Hiểu rõ hai loại tổn thất này là chìa khóa để lựa chọn máy biến áp tiết kiệm điện.

• Tổn thất không tải (P0): Còn gọi là tổn thất sắt. Đây là năng lượng tiêu hao để duy trì từ thông trong lõi, xảy ra ngay cả khi máy không mang tải. Phụ thuộc vào chất lượng lõi (thép silic, amorphous).
• Tổn thất ngắn mạch (Pk): Còn gọi là tổn thất có tải (tổn thất đồng). Đây là năng lượng tiêu hao do điện trở của dây quấn, chỉ xảy ra khi máy mang tải.

Hiệu suất (η) của máy biến áp là tỷ số giữa công suất đầu ra (P2) và công suất đầu vào (P1), và liên quan trực tiếp đến công suất (P) và hệ số công suất (Cos φ) của hệ thống.

Phân loại máy biến áp (theo ứng dụng thực tế)

Có nhiều cách phân loại, nhưng quan trọng nhất là: 1. Theo chức năng (máy biến áp điện lực, máy tự ngẫu, máy chuyên dùng) và 2. Theo phương pháp làm mát (máy biến áp dầu và máy biến áp khô), đây là yếu tố then chốt ảnh hưởng quyết định mua hàng.

Chúng ta có thể phân loại máy biến áp theo nhiều cách, nhưng dưới góc độ kỹ thuật, hai cách phân loại quan trọng nhất là theo chức năng và phương pháp làm mát.

Phân loại theo chức năng

Theo chức năng, máy biến áp được chia thành: Máy biến áp điện lực (phân phối, truyền tải), Máy biến áp tự ngẫu (dùng khởi động động cơ), và Máy biến áp chuyên dùng (máy hàn, lò nung, máy đo lường CT, VT).

• Máy biến áp điện lực (Phân phối & Truyền tải): Dùng để tăng/hạ áp trong hệ thống điện công nghiệp và dân dụng.
• Máy biến áp tự ngẫu: Chỉ có một cuộn dây, thường dùng để khởi động động cơ hoặc liên lạc giữa các cấp điện áp gần nhau.
• Máy biến áp chuyên dùng: Gồm máy biến áp hàn, máy biến áp lò nung, máy biến áp đo lường (CT, VT)…

Phân loại theo phương pháp làm mát (Khô vs. Dầu)

Đây là so sánh trực tiếp: MBA Dầu dùng dầu (rẻ, hiệu quả, nhưng rủi ro cháy, cần bảo trì) và MBA Khô dùng Epoxy/Không khí (an toàn cháy, không bảo trì, thân thiện môi trường, nhưng đắt hơn).

Đây là cách phân loại quan trọng nhất ảnh hưởng đến quyết định mua hàng.

Đặc Tính	Máy Biến Áp Dầu	Máy Biến Áp Khô (Epoxy Resin)
Môi trường lắp đặt	Ưu tiên ngoài trời, trạm biến áp riêng.	Lý tưởng trong nhà, tầng hầm, khu dân cư.
An toàn cháy nổ	Có nguy cơ cháy (dầu là chất cháy).	Không cháy, tự dập tắt lửa.
Bảo trì	Yêu cầu cao (kiểm tra dầu, rò rỉ).	Gần như không cần bảo trì.
Tác động môi trường	Nguy cơ rò rỉ dầu gây ô nhiễm.	Thân thiện môi trường.
Chi phí ban đầu	Thấp hơn.	Cao hơn.
Chi phí vận hành	Cao (chi phí bảo trì, tổn thất P0/Pk).	Thấp (không chi phí bảo trì dầu).

Việc lựa chọn giữa máy khô và máy dầu cũng ảnh hưởng lớn đến thiết kế tủ điện và hệ thống thanh cái Busway đi kèm.

Khám phá thêm các kiến thức kỹ thuật điện chuyên sâu khác từ KTH ELECTRIC.

Tiêu chuẩn & tuân thủ: yếu tố bắt buộc khi lựa chọn

Các tiêu chuẩn bắt buộc phải tuân thủ (cập nhật 2024-2025) bao gồm: Tiêu chuẩn quốc tế IEC 60076, TCVN 6306 (về máy biến áp), Quyết định 04/2017/QĐ-TTg & 24/2018/QĐ-TTg (về hiệu suất năng lượng tối thiểu MEPS), và chứng nhận quản lý chất lượng ISO 9001:2015.

Trong ngành kỹ thuật B2B, sự tuân thủ tiêu chuẩn là bắt buộc. Một máy biến áp không tuân thủ có thể gây ra thảm họa về an toàn và thiệt hại kinh tế.

Khi lựa chọn nhà cung cấp, hãy yêu cầu họ cung cấp đầy đủ chứng nhận (Type Test, Routine Test) theo các tiêu chuẩn (cập nhật 2024-2025):

• TCVN 6306 (hoặc TCVN 8525): Tiêu chuẩn quốc gia của Việt Nam về máy biến áp điện lực và hiệu suất năng lượng.
• IEC 60076: Bộ tiêu chuẩn quốc tế toàn diện về máy biến áp điện lực.
• Quyết định 04/2017/QĐ-TTg & Quyết định 24/2018/QĐ-TTg (Việt Nam): Quy định về mức hiệu suất năng lượng tối thiểu (MEPS) cho máy biến áp phân phối.
• ISO 9001:2015: Đảm bảo nhà sản xuất có hệ thống quản lý chất lượng đáng tin cậy.

KTH ELECTRIC tự hào là nhà thầu cơ điện (M&E) tuân thủ nghiêm ngặt các tiêu chuẩn này trong mọi dự án.

7. Hướng Dẫn Khắc Phục Sự Cố & Bảo Trì Máy Biến Áp

Kiểm tra và bảo trì định kỳ là yếu tố bắt buộc để đảm bảo tuổi thọ của máy, vận hành an toàn, và ngăn ngừa các sự cố nghiêm trọng. Việc này giúp phát hiện sớm các vấn đề như quá tải, rò rỉ dầu, hoặc tiếng ồn bất thường.

Để đảm bảo tuổi thọ và vận hành an toàn, việc kiểm tra định kỳ là vô cùng cần thiết. Đây là cốt lõi của dịch vụ bảo trì hệ thống điện chuyên nghiệp.

Hướng Dẫn Khắc Phục Sự Cố Nhanh

Các sự cố thường gặp bao gồm: Máy kêu to bất thường (do lỏng lõi thép, quá tải), máy quá nóng (do quá tải, mức dầu thấp), và rò rỉ dầu (do lão hóa gioăng). Tuyệt đối không tự ý sửa chữa, luôn liên hệ kỹ sư chuyên môn.

• Sự cố: Máy phát tiếng ồn lớn bất thường (kêu ù ù).
  • Nguyên nhân có thể: Lõi thép bị lỏng, quá tải, hoặc điện áp đầu vào cao.
  • Hành động: Kiểm tra phụ tải và điện áp nguồn. Liên hệ đơn vị kỹ thuật.
• Sự cố: Nhiệt độ vỏ máy quá cao (MBA Dầu).
  • Nguyên nhân có thể: Quá tải nghiêm trọng, mức dầu thấp, hệ thống làm mát bị bẩn.
  • Hành động: Giảm tải ngay lập tức. Kiểm tra mức dầu và làm sạch cánh tản nhiệt. Cân nhắc sử dụng dịch vụ lọc dầu máy biến áp nếu dầu đã bẩn.
• Sự cố: Rò rỉ dầu (MBA Dầu).
  • Nguyên nhân có thể: Gioăng (seal) bị lão hóa, thùng bị ăn mòn.
  • Hành động: Cách ly máy và liên hệ dịch vụ bảo trì máy biến áp chuyên nghiệp để xử lý.

(Tuyên bố từ chối trách nhiệm: Các hướng dẫn trên chỉ mang tính tham khảo cơ bản. Vận hành và sửa chữa điện cao áp/trung áp tiềm ẩn nguy hiểm chết người. Luôn tuân thủ quy định bảo dưỡng trạm biến áp của nhà máy và liên hệ với kỹ sư có trình độ chuyên môn khi phát hiện sự cố.)

Câu Hỏi Thường Gặp (FAQ) Về Máy Biến Áp

Phần này giải đáp các câu hỏi kỹ thuật phổ biến nhất, ví dụ như tuổi thọ trung bình của máy biến áp (20-30+ năm), nguyên nhân máy phát ra tiếng kêu “hum” (do từ giảo), và khả năng tùy chỉnh máy theo yêu cầu đặc thù.

Kết luận: lựa chọn đối tác kỹ thuật, không chỉ là mua thiết bị

Máy biến áp là một khoản đầu tư dài hạn cho hạ tầng của bạn. Một thiết bị chất lượng thấp có thể tiết kiệm chi phí ban đầu, nhưng sẽ gây tổn thất năng lượng và chi phí bảo trì liên tục trong nhiều năm.

Hãy lựa chọn một đối tác có khả năng cung cấp các giải pháp kỹ thuật ưu việt, tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt và đồng hành cùng bạn trong suốt quá trình vận hành.
