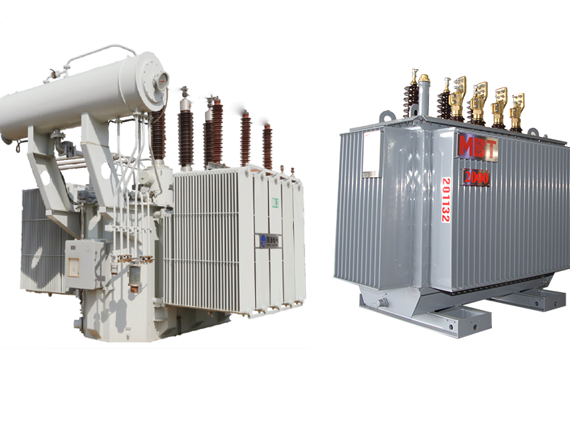

Phân biệt chi tiết: Máy Biến Áp Truyền Tải và Máy Biến Áp Phân Phối
Máy biến áp là thiết bị cốt lõi trong mọi hệ thống điện, nhưng không phải tất cả đều được tạo ra như nhau. Dù đều hoạt động dựa trên nguyên lý cảm ứng điện từ để thay đổi mức điện áp, sự khác biệt về chức năng, thiết kế, công suất và mục đích ứng dụng đã chia chúng thành hai loại chính: Máy Biến Áp Truyền Tải (Transmission Transformer) và Máy Biến Áp Phân Phối (Distribution Transformer).
Hiểu rõ những khác biệt này là chìa khóa để lựa chọn và vận hành hiệu quả trong lưới điện, từ khâu phát điện đến người dùng cuối.
Máy Biến Áp Truyền Tải là gì?
Máy biến áp truyền tải là thiết bị công suất lớn (thường trên 200 MVA đến 1200 MVA) đặt tại các trạm phát/truyền tải. Chức năng chính là tăng hoặc giảm điện áp cao (như 220kV, 500kV) để truyền tải điện năng hiệu quả trên quãng đường xa, được thiết kế để hoạt động đầy tải liên tục 24/7 với hiệu suất tối đa 98-99%.
Chức năng và Vị trí lắp đặt
- Chức năng cốt lõi: Chủ yếu để tăng điện áp thấp từ máy phát lên mức điện áp cực cao (như 110kV, 200kV, 400kV, 500kV, thậm chí cao hơn – xem thêm về Các cấp điện áp lưới điện truyền tải Việt Nam) trước khi truyền tải xa. Việc tăng áp này giúp giảm đáng kể tổn thất điện năng (
) trên đường dây. Sau đó, chúng giảm áp tại các trạm biến áp trung gian. - Vị trí: Đặt tại các trạm phát điện hoặc các trạm biến áp truyền tải lớn.
Thiết kế và Vận hành
- Thiết kế & Công suất: Có công suất rất lớn, thường trên 200 MVA (có thể lên đến 1200 MVA). Thiết kế phức tạp, kích thước lớn và sử dụng vật liệu lõi thép cao cấp để tối ưu hóa truyền tải.
- Vận hành: Chúng được thiết kế để hoạt động liên tục 24/7 và đạt hiệu suất tối đa (98-99%) khi hoạt động ở mức đầy tải hoặc gần đầy tải.
- Biến động tải: Thấp và ổn định.
- Mật độ từ thông: Rất cao (1.5-1.7 Tesla) để tối đa hóa hiệu quả truyền tải và công suất.
- Làm mát: Do nhiệt lượng lớn, chúng sử dụng các phương pháp làm mát cưỡng bức như ONAF (Dầu tự nhiên, Gió cưỡng bức), OFAF (Dầu cưỡng bức, Gió cưỡng bức) hoặc làm mát bằng nước (ONWF, OFWF). (Tìm hiểu thêm về Phương pháp làm mát máy biến áp trong bài viết khác).
Máy Biến Áp Phân Phối là gì?
Máy biến áp phân phối chuyển đổi điện áp trung thế (ví dụ: 11kV, 22kV) xuống mức điện áp hạ thế an toàn (400V/230V) cho người dùng cuối. Công suất thường nhỏ (phổ biến 25 kVA đến 1000 kVA). Chúng được tối ưu hóa để đạt hiệu suất cao tại 60-70% tải do tải biến động cao theo nhu cầu tiêu thụ hàng ngày.
Chức năng và Vị trí lắp đặt
- Chức năng cốt lõi: Giảm mức điện áp trung thế (ví dụ: 22kV, 11kV – xem thêm về Điện trung thế) xuống mức điện áp hạ thế an toàn và sử dụng được (như 440V, 230V, 120V) cho hộ gia đình, thương mại và công nghiệp (ví dụ: Máy biến áp 3 pha hoặc Máy biến áp một pha).
- Vị trí: Đặt trên cột điện, trong các trạm biến áp hợp bộ (trạm Kiosk) hoặc các trạm phân phối nhỏ.
Thiết kế và Vận hành
- Thiết kế & Công suất: Công suất nhỏ hơn nhiều, dưới 200 MVA (phổ biến từ 25 kVA đến 1000 kVA). Thiết kế đơn giản hơn, nhỏ gọn, dễ lắp đặt.
- Vận hành: Chúng được tối ưu hóa để đạt hiệu suất tối đa tại 60-70% tải, do tải biến động cao theo nhu cầu sinh hoạt hàng ngày (nhẹ vào đêm, cao vào giờ cao điểm).
- Biến động tải: Cao.
- Mật độ từ thông: Thấp hơn (1.1-1.3 Tesla). Điều này giúp giảm tổn hao lõi thép (tổn hao không tải) – loại tổn hao chiếm ưu thế khi máy chạy non tải, tiết kiệm điện năng tiêu thụ.
- Làm mát: Thường sử dụng phương pháp làm mát tự nhiên như ONAN (Dầu tự nhiên, Gió tự nhiên) hoặc loại khô (Dry-type transformer) làm mát bằng không khí.
- Ứng dụng: Cung cấp điện cho mạng lưới Điện hạ thế (dân dụng, thương mại, điện công nghiệp).
Bảng So Sánh Chi Tiết: Truyền Tải vs. Phân Phối
| Tiêu chí | ⚙️ Máy Biến Áp Truyền Tải | 🏡 Máy Biến Áp Phân Phối |
|---|---|---|
| Chức năng | Tăng/giảm điện áp cao cho truyền tải xa, giảm tổn hao. | Giảm điện áp cao/trung xuống hạ thế cho người dùng cuối. |
| Kích thước & Thiết kế | Lớn, nặng, phức tạp, lắp đặt tại trạm truyền tải (Tìm hiểu thêm về Trạm biến áp là gì?). | Nhỏ, nhẹ, đơn giản, dễ lắp đặt trên cột/trạm phân phối. |
| Định mức Công suất | Trên 200 MVA (Rất lớn, có thể lên đến 1200 MVA). | Dưới 200 MVA (Thường 25 kVA – 1000 kVA). |
| Điện áp | Rất cao: 33kV, 110kV, 200kV, 400kV, 500kV trở lên. | Trung/Hạ thế: 11kV, 6.6kV, 440V, 230V, 120V. |
| Hiệu suất tối đa | Tại Đầy tải (98-99%), hoạt động liên tục 24/7. | Tại 60-70% tải, tải biến động theo ngày. |
| Biến động tải | Thấp, vận hành ổn định gần đầy tải. | Cao, tải nhẹ ban đêm, cao giờ cao điểm. |
| Mật độ từ thông | Cao (1.5-1.7 T), tối ưu hiệu quả truyền tải. | Thấp (1.1-1.3 T), giảm tổn hao không tải (lõi thép). |
| Làm mát | Cưỡng bức (ONAF, OFAF, OFWF…) để xử lý nhiệt lớn. | Tự nhiên (ONAN) hoặc loại khô. |
Kết luận & Lời khuyên
Cả hai loại máy biến áp này đều đóng vai trò không thể thiếu trong lưới điện, nhưng chúng được tối ưu hóa cho các mục tiêu hoàn toàn khác nhau:
- Máy biến áp truyền tải: Ưu tiên giảm tổn thất đường dây và đảm bảo hiệu suất tối đa ở đầy tải liên tục.
- Máy biến áp phân phối: Ưu tiên giảm tổn thất lõi thép (tổn hao không tải) do hoạt động non tải nhiều và phải chịu biến động tải cao.
Nếu bạn đang tìm kiếm giải pháp cho hệ thống sản xuất, nhà máy, việc lựa chọn đúng loại máy biến áp phân phối với công suất và cấu hình (1 pha hoặc 3 pha) phù hợp là cực kỳ quan trọng. Để đảm bảo chất lượng và độ tin cậy vận hành, đặc biệt là việc duy trì hoạt động (dịch vụ bảo trì trạm biến áp, hãy tìm đến các đơn vị sản xuất và cung cấp uy tín.
Công ty Cổ phần Thiết bị điện KTH ELECTRIC là một trong những nhà sản xuất máy biến áp phân phối đáng tin cậy tại Việt Nam, cung cấp cả máy biến áp tiêu chuẩn và tùy chỉnh để đáp ứng mọi yêu cầu Điện công nghiệp của bạn.
