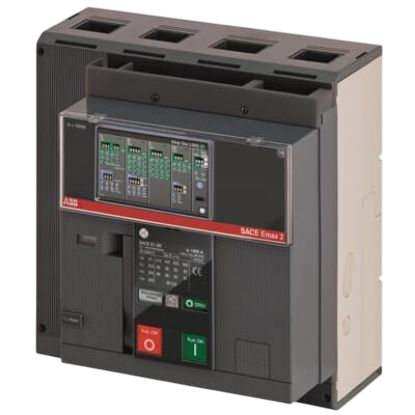

Máy cắt không khí ACB Emax2 4P – ABB

Máy cắt không khí (ACB) Emax2 4P (4 cực) của ABB là dòng thiết bị đóng cắt điện hạ thế cao cấp, được thiết kế để bảo vệ các hệ thống điện 3 pha có dây trung tính (L1, L2, L3, N).

Không giống như dòng 3P (chỉ cắt 3 dây pha), phiên bản 4P cung cấp khả năng đóng cắt và bảo vệ cho cả dây trung tính. Ngoài ra, dòng Emax2 còn là một “Power Controller” (Bộ điều khiển công suất), có khả năng quản lý và tối ưu hóa năng lượng tiêu thụ thông qua bộ điều khiển thông minh Ekip.

Phân Biệt Kỹ Thuật: Khi Nào Cần Dùng ACB 4 Cực (4P)?

ACB 4P là bắt buộc cho các hệ thống cần cách ly trung tính (TT, IT), có tải không cân bằng, nhiều sóng hài bậc 3 (từ UPS, biến tần), hoặc dùng hệ thống 2 nguồn (ATS) để đảm bảo an toàn tuyệt đối và chống quá tải dây trung tính.

Việc lựa chọn ACB 4P thay vì 3P là một quyết định kỹ thuật quan trọng, thường bắt buộc trong các trường hợp sau:

• Hệ Thống Nối Đất TT hoặc IT: Các hệ thống yêu cầu cách ly hoàn toàn dây trung tính khỏi nguồn khi có sự cố.
• Tải Không Cân Bằng Lớn: Khi dòng điện trên 3 pha chênh lệch đáng kể, một dòng điện lớn có thể chạy qua dây trung tính. ACB 4P sẽ bảo vệ dây trung tính này khỏi quá tải.
• Hệ Thống Có Nhiều Sóng Hài: Các tải điện tử hiện đại (biến tần, UPS, máy tính) sinh ra nhiều sóng hài bậc 3. Các dòng hài này cộng dồn trên dây trung tính, có thể gây quá tải và hỏa hoạn. ACB 4P với bảo vệ trung tính là bắt buộc.
• Hệ Thống Nguồn Kép (ATS): Khi chuyển đổi giữa hai nguồn điện (ví dụ: Lưới điện và Máy phát), việc sử dụng ACB 4P đảm bảo cả hai nguồn được cách ly hoàn toàn (bao gồm cả trung tính), tránh các sự cố nối đất và sai pha.

Thông Số Kỹ Thuật Chi Tiết (Emax2 4P)

Dòng Emax2 4P có dải định mức (In) từ 630A đến 6300A, điện áp hoạt động (Ue) lên đến 1150 VAC, và dòng cắt ngắn mạch (Icu) tối đa 200kA. Các thiết bị này tuân thủ 100% tiêu chuẩn IEC 60947-2, với Ics = 100% Icu.

Dòng Emax2 4P bao phủ dải công suất cực rộng, được chia thành các kích cỡ khung (frame size) khác nhau (từ E1.2 đến E6.2) và tuân thủ tiêu chuẩn IEC 60947-2.

Bộ Não Điều Khiển (Trip Unit) – ABB Ekip

Bộ điều khiển Ekip cung cấp các chức năng bảo vệ LSI(G) (Quá tải, Ngắn mạch, Tức thời, Chạm đất). Điểm vượt trội là khả năng tự cấp nguồn từ CT nội bộ (vẫn cắt dù mất nguồn) và các cấp độ từ ‘Dip’ (cơ bản) đến ‘Hi-Touch’ (nâng cao) với màn hình cảm ứng, đo lường Class 1 và quản lý năng lượng.

Khả năng bảo vệ và quản lý của Emax2 được quyết định bởi bộ điều khiển (trip unit) dòng Ekip.

Chức năng bảo vệ cốt lõi

Các bộ điều khiển này cung cấp bảo vệ LSI(G) theo tiêu chuẩn:

• L (Long-time): Bảo vệ quá tải (chỉnh định từ 0.4 đến 1 lần In).
• S (Short-time): Bảo vệ ngắn mạch có chọn lọc.
• I (Instantaneous): Bảo vệ ngắn mạch tức thời.
• G (Ground-fault): Bảo vệ chạm đất.

Tự cấp nguồn (Self-powered)

Bộ điều khiển Ekip có khả năng lấy nguồn vận hành trực tiếp từ các biến dòng (CT) nội bộ của ACB. Điều này đảm bảo ACB vẫn có thể cắt khi xảy ra sự cố, ngay cả khi mất hoàn toàn nguồn điều khiển phụ bên ngoài.

Các cấp độ Ekip phổ biến

• Ekip Dip: Cung cấp chức năng bảo vệ LSI(G) cơ bản, cài đặt bằng núm xoay (dip switch).
• Ekip Touch: Bổ sung màn hình cảm ứng màu, khả năng đo lường Class 1 (chính xác như đồng hồ điện) cho (Dòng, Áp, Công suất, Năng lượng, Sóng hài). Quan trọng nhất, cấp độ này kích hoạt tính năng “Power Controller”.
• Ekip Hi-Touch: Cấp độ cao nhất với đầy đủ tính năng của Ekip Touch, bổ sung các chức năng quản lý tải nâng cao, điều khiển cho hệ thống Microgrid và tích hợp sẵn nhiều chuẩn giao tiếp.

Ưu Điểm Vận Hành và Thiết Kế

Ưu điểm chính là thiết kế module hóa, phụ kiện “plug-and-play” dễ dàng thay thế, chỉ thị trạng thái cơ khí độc lập và độ bền cơ/điện cao. Những điều này giúp giảm thời gian bảo trì và đảm bảo vận hành tin cậy trong môi trường công nghiệp.

• Thiết Kế Module Hóa: Toàn bộ ACB được thiết kế dạng module. Buồng dập hồ quang, các tiếp điểm chính và phụ kiện đều có thể tháo rời và thay thế dễ dàng, giảm thời gian bảo trì.
• Phụ Kiện Dạng Cắm (Plug-and-Play): Các phụ kiện quan trọng như Cuộn đóng (XF), Cuộn cắt (YO/Shunt Trip), và Tiếp điểm phụ (AUX) được thiết kế dạng cắm, cho phép lắp đặt và thay thế nhanh chóng tại công trường mà không cần đấu dây phức tạp.
• Chỉ Thị Trạng Thái Độc Lập: Cơ cấu chỉ thị trạng thái (ON/OFF, Lò xo nạp/xả) hoạt động độc lập với nguồn điều khiển, giúp kỹ thuật viên nhận biết chính xác trạng thái cơ khí của ACB.
• Độ Bền Cao: Emax2 được thiết kế để hoạt động tin cậy trong các môi trường công nghiệp khắc nghiệt, với tuổi thọ cơ khí và điện cao.

Ứng Dụng Của Emax2 4P

Emax2 4P là giải pháp bắt buộc cho các ứng dụng yêu cầu độ tin cậy và an toàn cao cho dây trung tính, bao gồm: Trung tâm Dữ liệu (Data Center), bệnh viện (tải UPS), tòa nhà thương mại (quản lý đỉnh tải), và các trạm biến áp/tủ ATS tổng.

Máy cắt không khí Emax2 4P là giải pháp bắt buộc cho các hệ thống yêu cầu độ tin cậy và an toàn cao, đặc biệt là các hệ thống có quản lý dây trung tính:

• Trung tâm Dữ liệu (Data Center) và Bệnh viện: Nơi có nhiều tải UPS, yêu cầu cách ly trung tính và bảo vệ chống sóng hài.
• Các Tòa nhà Thương mại và Văn phòng Lớn: Sử dụng tính năng “Power Controller” để cắt giảm đỉnh tải (peak shaving), tối ưu hóa hóa đơn tiền điện.
• Hệ thống Phân phối Điện Công nghiệp Nặng: Bảo vệ các máy biến áp tổng trong các nhà máy có tải không cân bằng.
• Trạm Biến Áp và Tủ ATS: Dùng làm máy cắt tổng cho các hệ thống chuyển đổi nguồn tự động.
