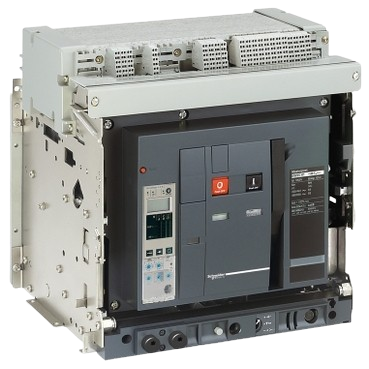

Máy cắt không khí ACB Masterpact NW

Thuộc tính	Mô tả chi tiết
Tên sản phẩm	Máy cắt không khí Masterpact NW (Air Circuit Breaker – ACB)
Hãng sản xuất	Schneider Electric
Phân loại	Thiết bị đóng cắt hạ thế công suất lớn (Thế hệ cũ – Legacy)
Dải dòng định mức (In)	800A đến 6300A
Dòng cắt ngắn mạch (Icu)	65kA, 85kA, 100kA, 150kA (tùy model H1, H2, L1…)
Bộ điều khiển (Trip Unit)	Micrologic 2.0 (A), 5.0 (P), 6.0 (E), 7.0 (H)
Khả năng kết nối	Yêu cầu module IFM rời (mua thêm) để có Modbus RTU.
Hiện trạng sản phẩm	Đã ngừng sản xuất (End of Life – EoL)
Dòng thay thế	Masterpact MTZ2 / MTZ3
Giải pháp khuyến nghị	1. Bảo trì (Ngắn hạn) 2. Retrofit (Nâng cấp Micrologic X) 3. Replacement (Thay thế bằng MTZ)

Tải về MSDS sản phẩm:

Chat zalo

Chat Facebook

Gọi tư vấn hỗ trợ: 0968271199

Mô tả
Đánh giá (0)

Máy cắt không khí (ACB) Masterpact NW là dòng thiết bị đóng cắt chủ lực thế hệ trước (legacy) của Schneider Electric. Được thiết kế cho các ứng dụng công suất lớn, với dải dòng điện từ 800A đến 6300A, Masterpact NW được sử dụng rộng rãi làm thiết bị bảo vệ tổng (Main Incomer) cho các hệ thống điện hạ thế trong công nghiệp nặng và các tòa nhà quy mô lớn.

Hiện nay, dòng Masterpact NW đã ngừng sản xuất (End of Life – EoL) và được thay thế hoàn toàn bởi các thế hệ mới hơn, thông minh hơn là Masterpact MTZ2 và Masterpact MTZ3.

Bài viết này phân tích chi tiết về mặt kỹ thuật của dòng NW và đề xuất các giải pháp nâng cấp, bảo trì quan trọng.

Vị Trí Của Masterpact NW Trong Dải Sản Phẩm (Thế Hệ Cũ)

Masterpact NW là dòng ACB công suất lớn (800A-6300A) dùng cho bảo vệ tổng, trong khi dòng Masterpact NT (630A-1600A) dùng cho các nhánh phân phối nhỏ hơn trong cùng thế hệ.

Trước khi dòng MTZ ra đời, Schneider chia dải máy cắt không khí (ACB) thành hai dòng chính dựa trên kích thước khung (frame size):

Masterpact NT (Narrow Type): Phục vụ dải dòng nhỏ (630A – 1600A), thường dùng cho các tủ phân phối nhánh.
Masterpact NW (Wide Type): Phục vụ dải dòng lớn (800A – 6300A), dùng cho bảo vệ tổng và các tải nặng.

Cả hai dòng NT và NW đều sử dụng chung một nền tảng công nghệ và các bộ điều khiển (trip unit) Micrologic A/P/E/H.

Thông Số Kỹ Thuật Chi Tiết Của Masterpact NW

Masterpact NW là dòng ACB 3P/4P, dòng định mức từ 800A đến 6300A, có dòng cắt ngắn mạch (Icu) lên đến 150kA. Dòng này sử dụng bộ điều khiển Micrologic (A/P/E/H) và đã ngừng sản xuất, được thay thế bởi dòng MTZ.

Dòng Masterpact NW nổi bật với độ bền cơ khí và khả năng chịu dòng cắt ngắn mạch ấn tượng. Việc hiểu rõ các thông số trên Aptomat là rất quan trọng để vận hành và bảo trì.

Bảng dưới đây tóm tắt các thông số kỹ thuật cốt lõi:

Thông Số	Giá Trị Chi Tiết (Dòng NW)
Tiêu chuẩn áp dụng	IEC 60947-2
Dòng định mức (In)	800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A, 5000A, 6300A
Dòng cắt ngắn mạch (Icu)	65kA, 85kA, 100kA, 150kA (tùy model H1, H2, H3, L1)
Điện áp vận hành (Ue)	Lên đến 690 VAC (thậm chí 1000V ở một số model đặc biệt)
Số cực (Poles)	3P (3 cực) hoặc 4P (4 cực), phù hợp cho hệ thống 3 pha
Kiểu lắp đặt	Draw-out (Kéo ra – phổ biến nhất) hoặc Fixed (Cố định)
Bộ điều khiển	Micrologic 2.0, 5.0, 6.0, 7.0 (loại A, P, E, H)

Phân Loại Bộ Điều Khiển Micrologic (A/P/E/H)

Các bộ điều khiển Micrologic A/P/E/H xác định chức năng của Masterpact NW. Loại A (Ammeter) chỉ đo dòng. Loại P (Power) đo công suất. Loại E (Energy) đo năng lượng. Loại H (Harmonics) đo thêm sóng hài. Tất cả đều cần module IFM rời để kết nối.

“Bộ não” của Masterpact NW chính là bộ điều khiển Micrologic. Khả năng bảo vệ và đo lường của ACB phụ thuộc hoàn toàn vào phiên bản Micrologic được lắp đặt.

Loại Micrologic	Ký Hiệu	Chức Năng Bảo Vệ	Chức Năng Đo Lường
Micrologic 2.0 (A)	A (Ammeter)	LI (Quá tải, Ngắn mạch tức thời)	Đo cường độ dòng điện (Ampe).
Micrologic 5.0 (P)	P (Power)	LSI (Thêm Ngắn mạch có chọn lọc)	Đo dòng điện, điện áp, công suất (kW, kVA).
Micrologic 6.0 (E)	E (Energy)	LSIG (Thêm Chạm đất)	Đo lường như (P) + Đo Năng lượng tiêu thụ (kWh).
Micrologic 7.0 (H)	H (Harmonics)	LSIG	Đo lường như (E) + Đo Sóng hài (THD).

Lưu ý quan trọng về kết nối:

Dòng Masterpact NW không có kết nối IoT tích hợp. Để kết nối chúng vào các hệ thống giám sát năng lượng (PME) hoặc SCADA/BMS, bắt buộc phải lắp thêm một module giao tiếp IFM (Interface Module) rời. Đây là một phụ kiện, không có sẵn, và thường cung cấp giao tiếp Modbus RTU.

So Sánh Cốt Lõi: Masterpact NW và Masterpact MTZ2/MTZ3

Masterpact MTZ là bản nâng cấp vượt trội so với NW, với kết nối IoT (Bluetooth/NFC) tích hợp, đo lường Class 1 chính xác, và khả năng nâng cấp module kỹ thuật số ‘plug-and-play’, trong khi NW yêu cầu module rời và khó nâng cấp.

Để thấy rõ bước nhảy vọt về công nghệ, bảng sau so sánh trực tiếp giữa thế hệ NW cũ và thế hệ MTZ mới:

Tính Năng	Masterpact NW (Thế Hệ Cũ)	Masterpact MTZ2 / MTZ3 (Thế Hệ Mới)
Bộ điều khiển	Micrologic (A/P/E/H)	Micrologic X (Nền tảng kỹ thuật số IoT)
Kết nối	Yêu cầu module IFM rời cho Modbus.	Tích hợp Bluetooth & NFC. Ethernet/Modbus tùy chọn.
Vận hành/Giám sát	Trực tiếp trên màn hình LCD của ACB.	Trực tiếp HOẶC qua ứng dụng điện thoại (an toàn hơn).
Đo lường	Đo lường cơ bản (đến Năng lượng).	Đo lường Class 1 (Chính xác như đồng hồ điện tử).
Nâng cấp tính năng	Rất khó, phải thay cả bộ Micrologic.	Nâng cấp “Plug-and-Play” qua các Module Kỹ thuật số.
Bảo trì	Bảo trì theo thời gian cố định.	Bảo trì dự đoán (Ước tính độ mòn tiếp điểm, v.v.).

Hiện Trạng Vận Hành và 3 Giải Pháp Nâng Cấp Khả Thi

Do Masterpact NW đã ngừng sản xuất (EoL), người dùng đối mặt rủi ro thiếu phụ tùng và thiếu kết nối. Ba giải pháp chính là: (1) Bảo trì ngắn hạn, (2) Retrofit (nâng cấp bộ điều khiển), hoặc (3) Replacement (thay thế hoàn toàn bằng MTZ).

Các cơ sở còn đang vận hành Masterpact NW phải đối mặt với hai thách thức lớn:

Rủi ro phụ tùng: Phụ tùng thay thế (đặc biệt là bộ điều khiển Micrologic và cơ cấu truyền động) ngày càng khan hiếm, đắt đỏ và thời gian chờ hàng lâu.
Thiếu kết nối: Không có khả năng tích hợp vào các giải pháp giám sát năng lượng 4.0 (IIoT), gây khó khăn cho việc quản lý năng lượng.

Dưới đây là ba giải pháp khả thi, tùy thuộc vào ngân sách và yêu cầu kỹ thuật:

1. Bảo trì (Maintenance)

Bảo trì Masterpact NW là giải pháp ngắn hạn, bao gồm vệ sinh cơ khí, bôi trơn, kiểm tra pin Micrologic và kiểm tra chức năng cắt (trip) để duy trì hoạt động an toàn.

Đây là giải pháp ngắn hạn để duy trì hoạt động an toàn. Công việc này nằm trong quy trình bảo trì tủ điện hạ thế định kỳ.

Thực hiện bảo trì cơ khí: Vệ sinh buồng dập hồ quang, bôi trơn cơ cấu truyền động, siết lại ốc vít lực.
Kiểm tra pin của bộ điều khiển Micrologic.
Sử dụng các dịch vụ thí nghiệm điện để kiểm tra chức năng cắt (trip) cơ khí và điện, đảm bảo ACB vẫn bảo vệ đúng thông số.

2. Retrofit (Nâng Cấp Tại Chỗ)

Retrofit là giải pháp tối ưu chi phí, chỉ thay thế ‘bộ não’ Micrologic A/P/E/H cũ bằng bộ Micrologic X mới, giữ nguyên khung cơ khí. Việc này biến ACB cũ thành thiết bị thông minh (IoT) với thời gian dừng máy tối thiểu.

Đây là giải pháp tối ưu nhất về chi phí và thời gian dừng máy (downtime).

Phương pháp: Giữ nguyên phần khung cơ khí (chassis), cơ cấu đóng cắt và kết nối thanh cái busbar của Masterpact NW. Chỉ tháo bỏ bộ điều khiển Micrologic (A/P/E/H) cũ và thay thế bằng bộ điều khiển Micrologic X mới (sử dụng bộ kit chuyển đổi chuyên dụng).
Lợi ích: Biến ACB cũ thành một thiết bị thông minh (Smart Device) với đầy đủ tính năng của MTZ (IoT, Class 1, Bluetooth) với chi phí thấp hơn nhiều so với thay mới. Đây là một phần quan trọng của dịch vụ bảo trì hệ thống điện hiện đại.

3. Replacement (Thay Thế Hoàn Toàn)

Replacement là giải pháp triệt để, tháo dỡ toàn bộ ACB NW cũ và lắp đặt Masterpact MTZ mới. Giải pháp này nhanh chóng vì MTZ được thiết kế tương thích 100% về kích thước (footprint) và vị trí thanh cái.

Đây là giải pháp triệt để nhất, nâng cấp toàn bộ hệ thống.

Phương pháp: Tháo dỡ toàn bộ ACB Masterpact NW cũ và lắp đặt ACB Masterpact MTZ2 hoặc MTZ3 mới.
Lợi ích: Schneider Electric đã thiết kế MTZ2/MTZ3 có kích thước lắp đặt (footprint) và vị trí kết nối thanh cái tương thích 100% với NW. Điều này cho phép việc thay thế diễn ra nhanh chóng, giảm thiểu thời gian dừng hệ thống và không cần phải sửa đổi, gia công lại vỏ tủ điện. Đây là dịch vụ nâng cấp toàn diện nhất.
