Máy Cắt Tự Đóng Lại Auto-Recloser Schneider U27 (27kV) – Nhập Khẩu Chính Hãng Indonesia

Cấu Tạo & Ưu Điểm Của Recloser Schneider Nulec U27

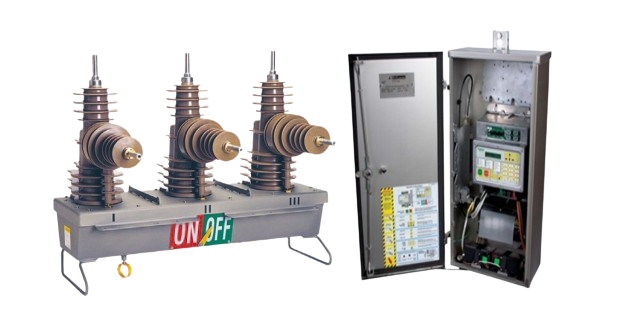

Để hiểu rõ hơn về thiết bị này, trước tiên bạn cần biết Recloser là gì. Về cơ bản, U27 là một hệ thống bảo vệ thông minh bao gồm hai thành phần chính được thiết kế dạng module:

• Thân máy cắt (Switchgear): Sử dụng công nghệ Solid Dielectric (Cách điện rắn). Khác với các dòng máy cắt cũ sử dụng khí SF6 hay dầu, công nghệ Epoxy của U27 thân thiện với môi trường và loại bỏ hoàn toàn nguy cơ rò rỉ khí, giúp giảm thiểu chi phí bảo trì trong suốt vòng đời sản phẩm.
• Tủ điều khiển (Control Cubicle): Đây là “bộ não” của thiết bị. Dòng U27 thường đi kèm với Bộ điều khiển Recloser ADVC Compact (Type E) hoặc dòng Ultra. Bộ điều khiển này cung cấp các chức năng bảo vệ nâng cao, đo lường và khả năng kết nối SCADA linh hoạt.

Nguyên Lý Hoạt Động Tự Đóng Lại (Auto-Reclosing)

Quy trình vận hành của Auto-Recloser Schneider Nulec U27 diễn ra hoàn toàn tự động dựa trên các cài đặt bảo vệ:

1. Phát hiện sự cố: Khi hệ thống phát hiện dòng ngắn mạch vượt quá ngưỡng cài đặt, máy cắt sẽ mở (Trip) ngay lập tức.
2. Thời gian chờ (Dead time): Máy chờ một khoảng thời gian t1 (ví dụ 2s) để hồ quang tắt hẳn hoặc vật lạ rơi ra khỏi đường dây.
3. Tự động đóng lại (Reclose): Máy đóng điện lại. Nếu sự cố đã hết, lưới điện phục hồi trạng thái bình thường.
4. Khóa (Lockout): Nếu sau số lần đóng lại cài đặt (thường là 3 lần) mà sự cố vẫn còn (sự cố vĩnh cửu), Recloser sẽ cắt dứt khoát và khóa mạch để bảo vệ các thiết bị như máy biến áp và đường dây.

Thông Số Kỹ Thuật Chính (Technical Specifications)

Schneider U27 được thiết kế để đáp ứng các tiêu chuẩn khắt khe của lưới điện 22kV tại Việt Nam. Dưới đây là các thông số quan trọng mà kỹ sư cần lưu ý:

Lắp Đặt & Phụ Kiện Đi Kèm

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Để vận hành Recloser U27 an toàn và hiệu quả, việc lắp đặt cần tuân thủ đúng quy trình kỹ thuật. Thiết bị thường được lắp đặt ngoài trời (Outdoor) trên cột bê tông ly tâm.

Các phụ kiện quan trọng cần lưu ý khi đặt hàng:

• Giá treo & Giá đỡ: Thường sử dụng giá chữ U hoặc giá đơn.
• Chống sét van (LA): Bắt buộc lắp đặt ở cả phía nguồn và phía tải để bảo vệ thiết bị khỏi quá áp. Bạn có thể tham khảo thêm về tủ chống sét Varistor và các giải pháp chống sét lan truyền.
• Máy biến áp cấp nguồn (Auxiliary Transformer): Cần một máy biến áp cấp nguồn trung thế (thường là 22/0.22kV) để nuôi tủ điều khiển và sạc ắc quy.
• Đầu cos & Dây dẫn: Lựa chọn phù hợp với tiết diện dây của lưới điện.

Dịch Vụ Bảo Trì & Thí Nghiệm Recloser

Mặc dù Schneider U27 được thiết kế với chu kỳ bảo trì dài (“Maintenance Free” cho phần thân máy), nhưng để đảm bảo độ tin cậy cung cấp điện liên tục, việc kiểm tra định kỳ hệ thống điều khiển và ắc quy là bắt buộc.

KTH Electric cung cấp các dịch vụ chuyên sâu hỗ trợ trọn vòng đời sản phẩm:

• Thí nghiệm định kỳ Recloser: Kiểm tra các đặc tuyến bảo vệ quá dòng, chạm đất, chức năng đóng lặp lại.
• Dịch vụ bảo trì trạm Recloser: Vệ sinh sứ cách điện, kiểm tra ắc quy tủ điều khiển ADVC, siết lại các mối nối tiếp xúc.
• Cài đặt & Chỉnh định: Hỗ trợ tính toán và nạp phiếu chỉnh định relay bảo vệ.
