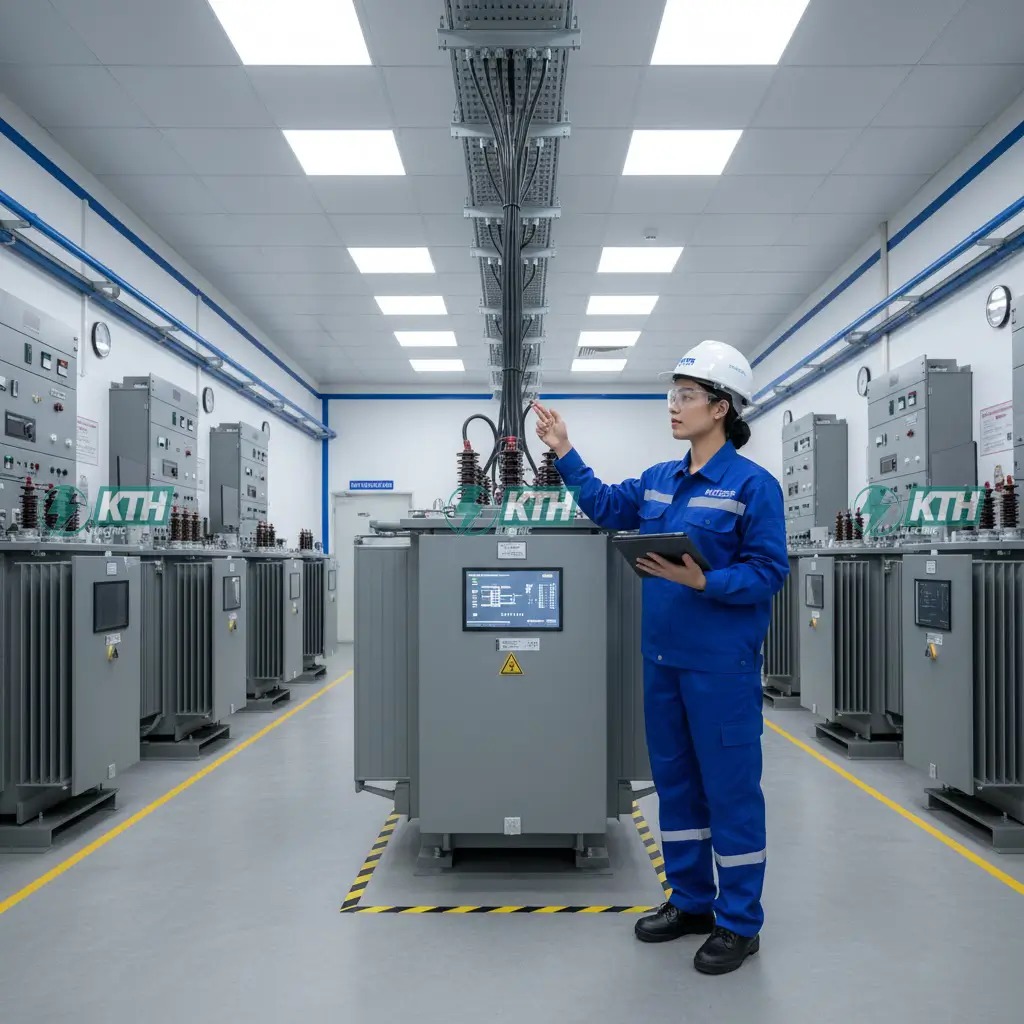

Quy định Bảo dưỡng Trạm biến áp 2025: Hướng dẫn Tuân thủ & Tối ưu Hiệu suất

Một trạm biến áp (TBA) ngừng hoạt động đột ngột có thể gây thiệt hại hàng tỷ đồng mỗi giờ cho một nhà máy sản xuất. Thống kê ngành cho thấy 60% các sự cố TBA nghiêm trọng đều có thể được ngăn chặn nếu tuân thủ đúng quy trình bảo trì dự đoán.

Tuy nhiên, nhiều doanh nghiệp vẫn chỉ xem bảo dưỡng trạm biến áp là một chi phí, thay vì là một khoản đầu tư chiến lược.

Việc tuân thủ quy định bảo dưỡng trạm biến áp không chỉ là yêu cầu pháp lý bắt buộc theo quy định của Bộ Công Thương và EVN, mà còn là chìa khóa để đảm bảo an toàn tuyệt đối, ngăn ngừa sự cố và tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống điện.

Với tư cách là chuyên gia trong lĩnh vực điện công nghiệp, KTH ELECTRIC sẽ hệ thống hóa các quy định, tiêu chuẩn và quy trình bảo dưỡng trạm biến áp một cách chi tiết, từ cơ sở pháp lý đến các hạng mục kỹ thuật chuyên sâu.

Tại sao Bảo dưỡng Trạm biến áp Định kỳ là Yêu cầu Bắt buộc?

Bảo dưỡng định kỳ là yêu cầu bắt buộc để ngăn ngừa sự cố, đảm bảo tuân thủ pháp lý (Thông tư 39/2015/TT-BCT), tối ưu tuổi thọ thiết bị và đảm bảo an toàn vận hành tuyệt đối cho hệ thống điện.

Bỏ qua việc bảo trì định kỳ đồng nghĩa với việc chấp nhận rủi ro. Một trạm biến áp hoạt động 24/7 phải chịu đựng các tác động liên tục từ môi trường (độ ẩm, nhiệt độ, bụi bẩn) và tải vận hành (dao động, quá tải, sóng hài).

Việc bảo dưỡng không chỉ là “lau chùi” thiết bị, mà là một quy trình kỹ thuật phức tạp nhằm:

• Ngăn ngừa Sự cố (Preventive): Phát hiện sớm các dấu hiệu hư hỏng (ví dụ: dầu nhiễm ẩm, tiếp điểm lỏng, rò rỉ, phóng điện cục bộ) trước khi chúng phát triển thành sự cố nghiêm trọng (cháy, nổ, mất điện).
• Đảm bảo Tuân thủ Pháp lý (Compliance): Các cơ quan quản lý nhà nước (Sở Công Thương, Cảnh sát PCCC) yêu cầu hồ sơ thí nghiệm định kỳ. Việc thiếu hồ sơ này có thể dẫn đến phạt hành chính hoặc đình chỉ hoạt động.
• Tối ưu Hóa Tuổi thọ (Longevity): Một máy biến áp được bảo dưỡng tốt có thể hoạt động 30-40 năm. Nếu không, tuổi thọ có thể giảm xuống chỉ còn 10-15 năm.
• Đảm bảo An toàn (Safety): Các thiết bị bảo vệ (rơ-le, máy cắt) phải hoạt động chính xác khi có sự cố. Bảo dưỡng định kỳ đảm bảo chúng luôn ở trạng thái sẵn sàng.

Góc nhìn Chuyên gia (Kỹ sư Trưởng KTH ELECTRIC):

“Chúng tôi từng tiếp nhận một trường hợp nhà máy tại Bình Dương. Họ bỏ qua bảo trì 2 năm liên tiếp. Kết quả: tiếp điểm thanh cái hạ thế bị lỏng, gây phát nhiệt, làm cháy toàn bộ tủ MSB (tủ điện hạ thế) và ngừng sản xuất 3 ngày. Chi phí sửa chữa gấp 10 lần chi phí bảo trì 5 năm cộng lại. Đó là một bài học đắt giá về tầm quan trọng của bảo trì định kỳ.”

Cơ sở Pháp lý & Tiêu chuẩn Áp dụng tại Việt Nam

Các cơ sở pháp lý chính bao gồm Thông tư 39/2015/TT-BCT, Tiêu chuẩn TCVN 6306:2006 (IEC 60076), các quy trình nội bộ của EVN và Luật Điện lực Việt Nam.

Để đảm bảo tính uy quyền và chuyên môn (E-E-A-T), mọi hoạt động bảo dưỡng phải tuân thủ hệ thống quy định và tiêu chuẩn hiện hành. Tại KTH ELECTRIC, chúng tôi tuân thủ nghiêm ngặt:

1. Thông tư 39/2015/TT-BCT: Quy định hệ thống điện phân phối, nêu rõ trách nhiệm của đơn vị quản lý vận hành trong việc kiểm tra, bảo dưỡng và thí nghiệm định kỳ.
2. TCVN 6306:2006 (IEC 60076): Tiêu chuẩn quốc gia về Máy biến áp lực, đưa ra các yêu cầu kỹ thuật và phương pháp thí nghiệm.
3. Quy trình của EVN: Các quy trình nội bộ của Tập đoàn Điện lực Việt Nam về vận hành, bảo dưỡng và thí nghiệm thiết bị điện, thường được áp dụng làm chuẩn mực cho các trạm biến áp công nghiệp.
4. Luật Điện lực: Quy định chung về an toàn và vận hành hệ thống điện.

Quy trình Bảo dưỡng Trạm biến áp Chuẩn Kỹ thuật (Phân loại theo Chu kỳ)

Quy trình chuẩn được phân loại theo 4 chu kỳ: Hàng ngày (kiểm tra trực quan), Hàng tháng (vệ sinh), 6 tháng (kiểm tra nhiệt, siết tiếp điểm) và Hàng năm (cắt điện, thí nghiệm toàn diện).

Một quy trình bảo dưỡng trạm biến áp hiệu quả được chia thành các chu kỳ rõ ràng, từ kiểm tra trực quan đơn giản đến thí nghiệm kỹ thuật phức tạp.

1. Bảo dưỡng Hàng ngày (Vận hành viên thực hiện)

Bao gồm 5 hạng mục chính: Kiểm tra nhiệt độ (OTI, WTI), kiểm tra mức dầu, kiểm tra rò rỉ, kiểm tra bộ thở (silica gel) và lắng nghe tiếng ồn bất thường.

Đây là các hạng mục kiểm tra trực quan do nhân viên vận hành trạm thực hiện:

• Kiểm tra Nhiệt độ: Theo dõi chỉ thị nhiệt độ dầu (OTI) và nhiệt độ cuộn dây (WTI). Bất kỳ sự tăng nhiệt đột ngột nào đều là dấu hiệu cảnh báo.
• Kiểm tra Mức dầu: Đảm bảo mức dầu trong bình dầu phụ (MOG) ở mức quy định.
• Kiểm tra Rò rỉ: Quan sát các vị trí gioăng, mặt bích, van xem có dấu hiệu rò rỉ dầu hay không.
• Kiểm tra Bộ thở (Silica Gel): Hạt silica gel phải có màu xanh dương. Nếu chuyển sang màu hồng hoặc tím, chúng đã no ẩm và cần được thay thế hoặc sấy khô ngay lập tức để ngăn hơi ẩm xâm nhập vào dầu.
• Kiểm tra Tiếng ồn: Lắng nghe tiếng kêu bất thường (ví dụ: tiếng “phóng điện” rè rè) từ máy biến áp hoặc tủ điện.

2. Bảo dưỡng Hàng tháng

Tập trung vào vệ sinh công nghiệp (vỏ máy, sứ cách điện, tủ điện), kiểm tra hệ thống thông gió, kiểm tra ống lót (sứ) và kiểm tra cốc dầu của bình thở.

• Vệ sinh Công nghiệp: Làm sạch bụi bẩn bên ngoài vỏ máy, sứ cách điện, tủ trung thế (RMU) và hạ thế (MSB). Bụi bẩn kết hợp với độ ẩm có thể gây phóng điện bề mặt.
• Kiểm tra Hệ thống Thông gió: Đảm bảo quạt thông gió của phòng trạm hoạt động tốt, lưới lọc không bị bám bụi.
• Kiểm tra Ống lót (Sứ cách điện): Kiểm tra xem có vết nứt, vỡ, hoặc bám bẩn quá mức trên các sứ đầu vào/ra.
• Kiểm tra Bình thở: Kiểm tra mức dầu trong cốc dầu của bình thở.

3. Bảo dưỡng 6 tháng (Thường kết hợp với Thí nghiệm)

Gồm các hạng mục kỹ thuật không cắt điện: siết lại các tiếp điểm, kiểm tra quạt làm mát (nếu có) và quan trọng nhất là quét camera nhiệt để phát hiện điểm nóng.

• Siết lại Tiếp điểm: Kiểm tra và siết lại tất cả các đầu nối cáp, thanh cái (busbar) tại tủ MSB và đầu cực máy biến áp. Các tiếp điểm lỏng lẻo sẽ gây phát nhiệt, là nguyên nhân hàng đầu của các vụ cháy nổ.
• Kiểm tra Quạt làm mát (cho MBA công suất lớn): Kiểm tra hoạt động của hệ thống quạt làm mát cưỡng bức (ONAF/OFAF).

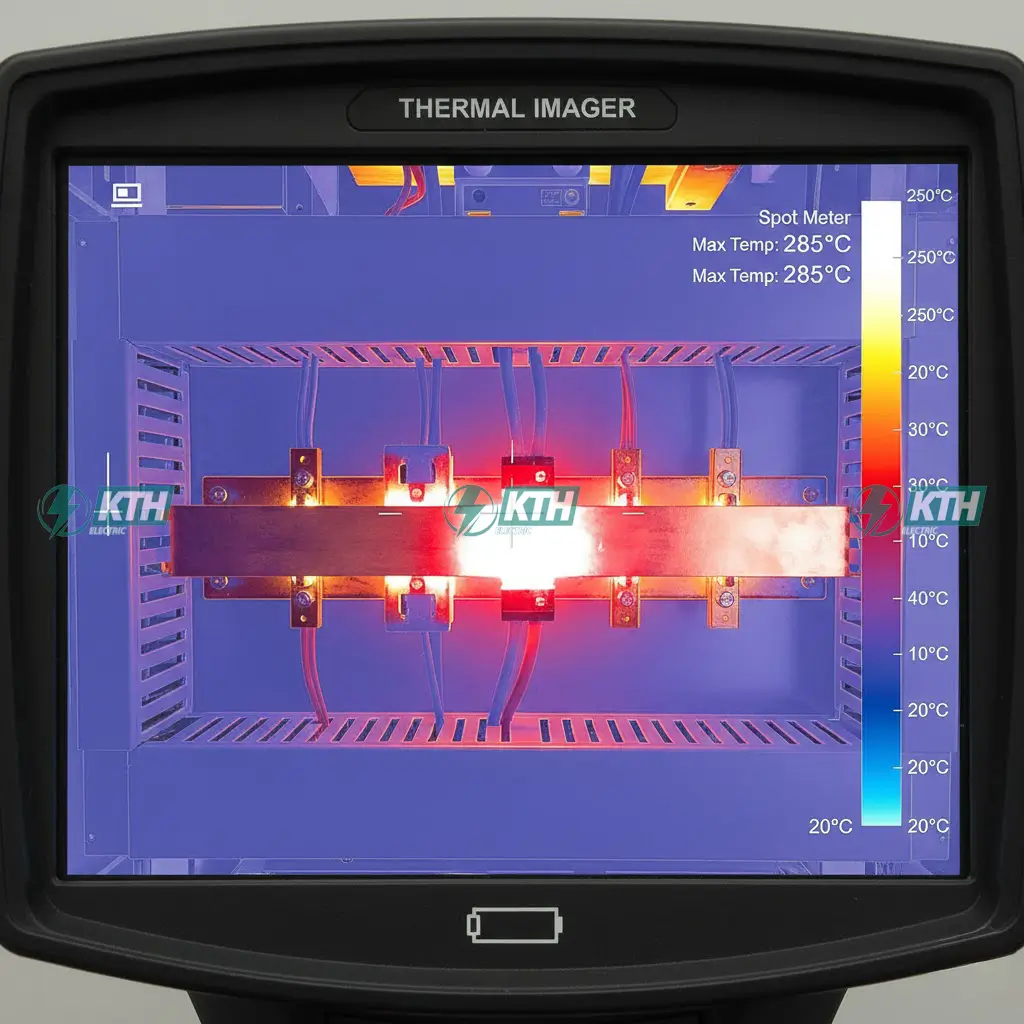

• Kiểm tra Nhiệt (Camera Nhiệt): Đây là phương pháp chẩn đoán không cắt điện hiệu quả nhất. Kỹ sư KTH sẽ dùng camera nhiệt quét toàn bộ TBA để phát hiện các “điểm nóng” (hot spots) tại các đầu nối lỏng, tiếp điểm aptomat, hoặc máy cắt đang quá tải.

4. Bảo dưỡng Hàng năm (Bắt buộc Cắt điện & Thí nghiệm)

Đây là đợt bảo dưỡng bắt buộc phải cắt điện, bao gồm vệ sinh tổng thể, kiểm tra cơ khí (máy cắt, OLTC), siết lực toàn bộ thanh cái và thực hiện các thí nghiệm chuyên sâu.

Đây là đợt bảo dưỡng toàn diện và quan trọng nhất, bắt buộc phải được thực hiện bởi đơn vị có chức năng thí nghiệm điện và năng lực kỹ thuật cao như KTH ELECTRIC.

Các hạng mục chính bao gồm:

1. Vệ sinh Tổng thể: Vệ sinh toàn bộ bên trong và ngoài các tủ điện (RMU, MSB), máy cắt, và bề mặt máy biến áp bằng dung dịch chuyên dụng.
2. Kiểm tra Cơ khí:
   • Vận hành thử cơ cấu đóng/cắt của máy cắt không khí (ACB), máy cắt chân không (VCB).
   • Kiểm tra bộ điều chỉnh điện áp dưới tải (OLTC) nếu có.
   • Bôi trơn các bộ phận chuyển động.

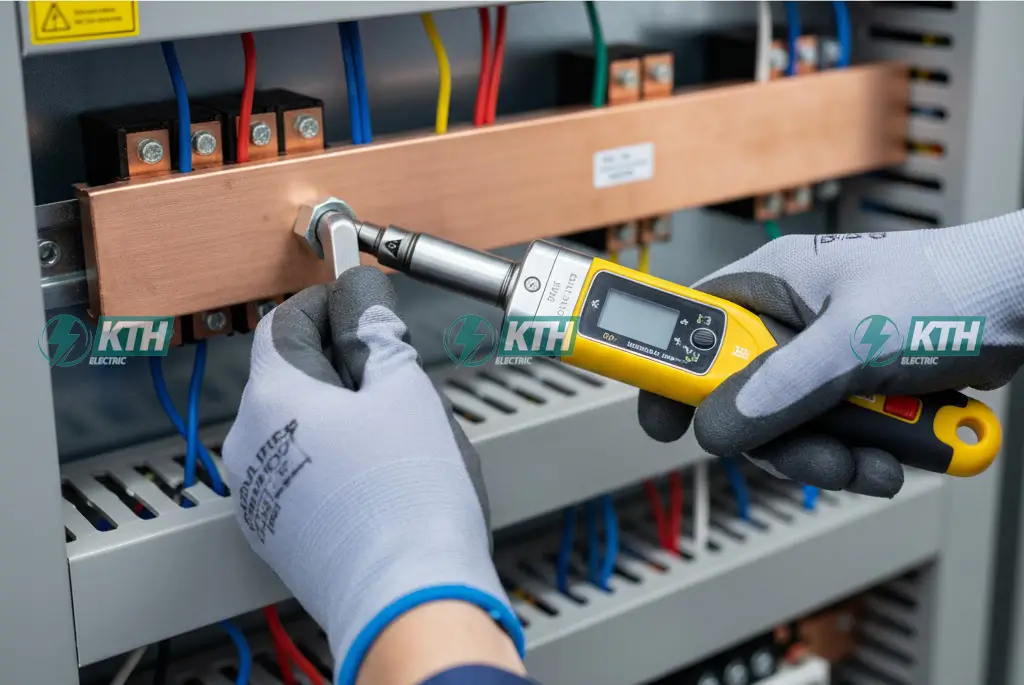

3. Siết lực (Torque): Dùng cờ-lê lực siết lại toàn bộ hệ thống thanh cái, đầu cốt cáp theo đúng tiêu chuẩn kỹ thuật.
4. Thí nghiệm Kỹ thuật Chuyên sâu: (Xem chi tiết ở phần sau).



Các Hạng mục Thí nghiệm Kỹ thuật Bắt buộc Hàng năm

Các hạng mục bắt buộc bao gồm thí nghiệm dầu (BDV, PPM, DGA), thí nghiệm máy biến áp (điện trở cách điện, điện trở 1 chiều, tỷ số biến) và thí nghiệm thiết bị bảo vệ (rơ-le, máy cắt, tiếp địa).

Phần quan trọng nhất của quy định bảo dưỡng trạm biến áp hàng năm là các phép đo và thí nghiệm. Các kết quả này là “hồ sơ sức khỏe” của thiết bị.

1. Thí nghiệm Dầu Máy biến áp

Tập trung vào 3 chỉ số chính: Điện áp đánh thủng (BDV) để kiểm tra cách điện, Hàm lượng nước (PPM) và Phân tích Khí hòa tan (DGA) để ‘chẩn đoán’ sức khỏe bên trong máy.

Dầu máy biến áp vừa làm mát vừa cách điện. Chất lượng dầu suy giảm là mối đe dọa trực tiếp đến tuổi thọ MBA.

• Kiểm tra Điện áp Đánh thủng (BDV): Đo khả năng cách điện của dầu. Nếu giá trị BDV thấp (theo TCVN), dầu đã bị nhiễm ẩm hoặc tạp chất.
• Kiểm tra Hàm lượng Nước (PPM): Độ ẩm cao làm giảm BDV và đẩy nhanh quá trình lão hóa giấy cách điện.
• Phân tích Khí hòa tan (DGA – Dissolved Gas Analysis):
  • Đây là phép thử quan trọng nhất.
  • Khi có sự cố bên trong MBA (như quá nhiệt, phóng điện cục bộ), vật liệu cách điện và dầu sẽ phân hủy, sinh ra các khí (H2, CH4, C2H4, C2H2…).
  • Bằng cách phân tích tỷ lệ các khí này, KTH ELECTRIC có thể “chẩn đoán” chính xác loại sự cố đang âm thầm diễn ra bên trong máy, ngay cả khi nó chưa biểu hiện ra bên ngoài. Đây là công cụ cốt lõi của bảo trì dự đoán (PdM).
  • Nếu kết quả DGA hoặc BDV không đạt, KTH ELECTRIC cung cấp dịch vụ lọc dầu máy biến áp chuyên sâu để phục hồi đặc tính cách điện của dầu.



2. Thí nghiệm Máy biến áp (MBA)

Bao gồm đo điện trở cách điện (Megger), đo điện trở một chiều cuộn dây, đo tỷ số biến (TTR) và đo dòng không tải để đánh giá tình trạng lõi thép và cuộn dây.

• Đo Điện trở Cách điện (Megger): Kiểm tra tình trạng cách điện giữa các cuộn dây (Cao-Hạ, Cao-Vỏ, Hạ-Vỏ). Giá trị thấp cho thấy cách điện bị ẩm hoặc lão hóa.
• Đo Điện trở Một chiều Cuộn dây: Phát hiện các kết nối lỏng lẻo hoặc đứt gãy bên trong cuộn dây.
• Đo Tỷ số Biến (TTR): Đảm bảo không có sai lệch trong cấu trúc cuộn dây ở tất cả các nấc của bộ OLTC/DETC.
• Đo Dòng không tải & Tổn hao không tải: Đánh giá tình trạng lõi thép.

3. Thí nghiệm Thiết bị Đóng cắt & Bảo vệ

Kiểm tra ‘bộ não’ của trạm, bao gồm thí nghiệm rơ-le, kiểm tra thời gian đóng/cắt của máy cắt (ACB/VCB) và đo điện trở hệ thống tiếp địa (phải < 4 Ohm).

• Máy cắt (VCB, ACB): Đo thời gian đóng/cắt, điện trở tiếp xúc. Đảm bảo máy cắt (thường được gọi là Aptomat) ngắt được dòng sự cố đủ nhanh.
• Rơ-le Bảo vệ (Protection Relays): Đây là “bộ não” của hệ thống. Phải thí nghiệm (inject dòng/áp giả lập) để kiểm tra xem rơ-le có tác động chính xác tại các giá trị cài đặt (quá dòng, chạm đất, so lệch…) hay không.
• Tủ Trung thế (RMU): Kiểm tra cơ cấu, liên động, chỉ thị và cách điện.
• Hệ thống Tiếp địa: Đo điện trở nối đất. Giá trị phải đủ nhỏ (thường < 4 Ohm) để đảm bảo an toàn cho người và thiết bị khi có chạm chập.



Quy định An toàn Khi Bảo dưỡng Trạm biến áp: Ưu tiên Tuyệt đối

An toàn là ưu tiên tuyệt đối, phải tuân thủ nghiêm ngặt quy trình 5 bước: Lập phương án, Cắt điện & Cách ly, Kiểm tra không còn điện, Tiếp địa di động, và Treo biển báo/Rào chắn.

Nhiều đơn vị có thể bỏ qua yếu tố quan trọng nhất: AN TOÀN. Tại KTH ELECTRIC, không có công việc nào quan trọng hơn an toàn lao động.

Mọi quy trình bảo dưỡng đều phải tuân thủ nghiêm ngặt quy trình 5 bước theo tiêu chuẩn an toàn điện Việt Nam:

1. Khảo sát & Lập phương án: Lập phương án cắt điện, biện pháp an toàn, và chuẩn bị phiếu công tác.
2. Cắt điện & Cách ly: Cắt điện hoàn toàn (từ phía cao thế và hạ thế), khóa liên động (LOTO – Lockout/Tagout).
3. Kiểm tra Không còn điện: Dùng sào thử điện cao thế chuyên dụng để xác nhận tất cả các phần tử đã được cắt điện hoàn toàn.
4. Tiếp địa Di động: Thực hiện tiếp địa lưu động tại nơi làm việc (phía trước và phía sau) để xả điện tích dư và bảo vệ nếu có đóng điện nhầm.
5. Treo biển báo & Rào chắn: Khoanh vùng khu vực làm việc, treo biển “Cấm đóng điện, có người đang làm việc”.



Chỉ sau khi hoàn thành 5 bước này, đội ngũ kỹ thuật mới được phép bắt đầu công việc.

FAQ về quy trình bảo dưỡng trạm biến áp

Các câu hỏi phổ biến nhất tập trung vào tần suất (1 lần/năm), chi phí (phụ thuộc quy mô), thời điểm thay dầu (dựa trên kết quả thí nghiệm) và khả năng bảo trì không cắt điện.

1. Bảo dưỡng trạm biến áp định kỳ bao lâu một lần?

Theo quy định chung, TBA cần được kiểm tra trực quan hàng ngày/hàng tuần. Bảo dưỡng và thí nghiệm toàn diện (cắt điện) bắt buộc thực hiện ít nhất 1 lần/năm (12 tháng).

2. Chi phí bảo trì trạm biến áp khoảng bao nhiêu?

Chi phí phụ thuộc vào quy mô trạm (công suất MBA, số lượng tủ RMU, MSB). Tuy nhiên, chi phí này luôn thấp hơn rất nhiều so với thiệt hại khi xảy ra sự cố. Hãy liên hệ KTH để nhận báo giá chi tiết.

3. Khi nào cần thay dầu máy biến áp?

Dầu cần được lọc hoặc thay thế khi các chỉ số thí nghiệm (BDV, PPM, độ axit) vượt mức cho phép theo TCVN, hoặc khi kết quả DGA cho thấy dấu hiệu phân hủy dầu nghiêm trọng. Dịch vụ lọc dầu chuyên nghiệp có thể giúp kéo dài tuổi thọ dầu.

4. Bảo dưỡng trạm biến áp không cắt điện (live-line) có khả thi không?

Có, nhưng chỉ áp dụng cho một số hạng mục như: kiểm tra nhiệt bằng camera, làm sạch sứ cách điện bằng nước áp lực cao (công nghệ hotline), hoặc giám sát DGA online. Các hạng mục thí nghiệm cơ khí và tiếp xúc vẫn yêu cầu cắt điện.

Bảng so sánh Dịch vụ Bảo dưỡng (KTH vs. Thông thường)

Sự khác biệt chính nằm ở tính tuân thủ (TCVN vs. kinh nghiệm), quy trình an toàn (5 bước vs. cơ bản) và khả năng chẩn đoán sâu (PdM, DGA) thay vì chỉ bảo trì cơ bản (PM).

Hạng mục	Đơn vị Bảo dưỡng Thông thường	KTH ELECTRIC (Đối tác Chiến lược)
Tiêu chuẩn	Dựa trên kinh nghiệm	Tuân thủ TCVN & Thông tư 39/2015/TT-BCT
An toàn	Cơ bản, đôi khi bỏ qua bước	Quy trình An toàn 5 Bước (Bắt buộc)
Chẩn đoán	Thí nghiệm cơ bản (PM)	Chẩn đoán sâu (DGA, Camera Nhiệt)
Mục tiêu	Hoàn thành checklist	Ngăn ngừa rủi ro, Tối ưu hiệu suất (PdM)
Báo cáo	Chỉ có số liệu	Số liệu + Phân tích chuyên sâu & Khuyến nghị

Kết luận: Chọn Đối tác Bảo dưỡng Trạm biến áp Uy tín

Chọn một đối tác uy tín như KTH ELECTRIC là bắt buộc, đảm bảo chuyên môn kỹ thuật cao, tuân thủ pháp lý và đặt an toàn lên hàng đầu.

Tuân thủ quy định bảo dưỡng trạm biến áp không phải là một lựa chọn, mà là yêu cầu bắt buộc để đảm bảo sự sống còn của hệ thống điện doanh nghiệp.

Việc lựa chọn một đối tác bảo dưỡng chỉ dựa trên chi phí thấp có thể dẫn đến rủi ro bỏ sót các hạng mục thí nghiệm quan trọng, hoặc tệ hơn là vi phạm các quy trình an toàn.

KTH ELECTRIC cung cấp dịch vụ bảo dưỡng và thí nghiệm trọn gói, cam kết:

• Chuyên môn Kỹ thuật cao: Đội ngũ kỹ sư giàu kinh nghiệm, trang thiết bị thí nghiệm hiện đại (máy đo DGA, máy hợp bộ rơ-le…).
• Tuân thủ Tuyệt đối: Am hiểu và áp dụng đầy đủ TCVN, Thông tư 39/2015/TT-BCT và quy trình EVN.
• An toàn là Số 1: Thực hiện nghiêm ngặt quy trình an toàn 5 bước.
• Minh bạch: Cung cấp báo cáo thí nghiệm chi tiết, giải thích rõ ràng kết quả và đưa ra khuyến nghị kỹ thuật tin cậy.

Tuyên bố từ chối trách nhiệm: Mọi hoạt động bảo dưỡng, sửa chữa thiết bị điện cao thế đều tiềm ẩn rủi ro. Thông tin trong bài viết chỉ mang tính chất tham khảo. Luôn tuân thủ quy trình an toàn và liên hệ với đơn vị có chức năng chuyên môn như KTH ELECTRIC để thực hiện.
