Rơ Le Quá Tải và Đường Cong Ngắt (Trip Curve): Hướng Dẫn Toàn Diện

Rơ le quá tải là thiết bị bảo vệ then chốt trong bất kỳ hệ thống điện công nghiệp nào, đóng vai trò then chốt để bảo vệ động cơ khỏi các sự cố về dòng điện. Chức năng chính của nó là phát hiện dòng điện vượt ngưỡng cho phép và tự động ngắt mạch, ngăn ngừa hiện tượng quá nhiệt và hư hỏng nghiêm trọng cho động cơ.

Trong bài viết chuyên sâu này, chúng ta sẽ phân tích về đường cong ngắt (trip curve) — yếu tố cốt lõi quyết định thời điểm và cách thức rơ le quá tải phản ứng. Hiểu rõ đặc tính của đường cong tác động không chỉ giúp nâng cao độ tin cậy của hệ thống mà còn bảo vệ thiết bị hiệu quả và kéo dài tuổi thọ động cơ.

Tổng quan về đường cong ngắt

Đường cong ngắt (Trip Curve) là gì?

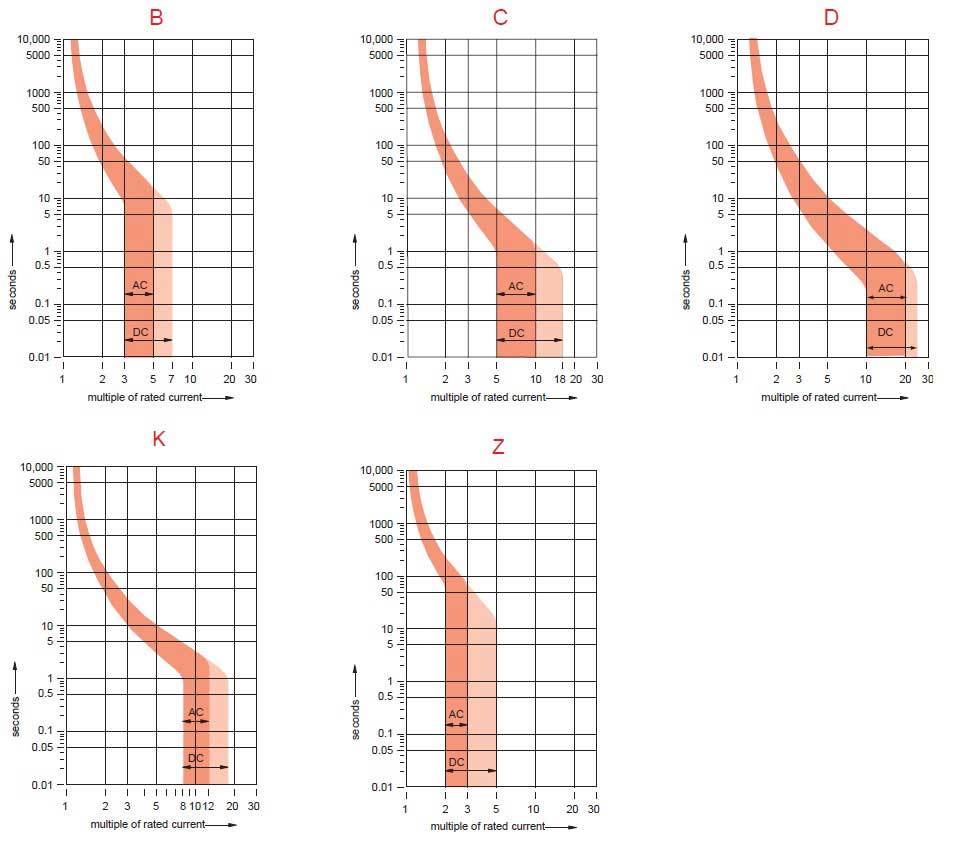

Đường cong ngắt là biểu đồ biểu thị mối quan hệ giữa cường độ dòng điện (theo bội số dòng cài đặt) và thời gian (tính bằng giây) mà rơ le cần để tác động (ngắt mạch).

Trip Curve (đường cong đặc tính thời gian-dòng điện) là một biểu đồ thể hiện mối quan hệ giữa cường độ dòng điện và thời gian tác động của rơ le quá tải.

Đây là biểu đồ quan trọng nhất giúp kỹ sư xác định khả năng phản ứng của rơ le khi dòng điện vượt ngưỡng cài đặt.

• Trục ngang (X): Biểu thị cường độ dòng điện theo bội số của giá trị cài đặt (ví dụ: 1.2x, 6x).
• Trục đứng (Y): Biểu thị thời gian tác động (trip time) tính bằng giây.

Cách đọc: Để đọc đường cong, bạn tìm bội số dòng điện trên trục X (ví dụ 6x dòng cài đặt), vẽ một đường thẳng đứng lên cho đến khi giao với đường cong, sau đó vẽ một đường ngang sang trục Y để xác định thời gian trip.

Trong hầu hết các ứng dụng, trip curve sử dụng thang logarit, giúp dễ dàng quan sát và so sánh giá trị trên một phạm vi dòng điện rộng. Đường cong này phải được lựa chọn để khớp với đặc tính nhiệt của động cơ, đảm bảo rơ le ngắt trước khi động cơ bị hỏng do quá nhiệt.

Ứng dụng thực tế:

• Đo dòng điện định mức (FLA – Full Load Amps) của động cơ.
• Cài đặt rơ le trong khoảng 100-125% FLA (tùy tiêu chuẩn và loại động cơ).
• Kiểm tra đường cong tại 600% FLA (tương ứng với dòng khởi động) để chọn Lớp Ngắt (Trip Class) phù hợp.

Lớp Ngắt (Trip Class) cho Rơ le Quá Tải Giải Thích

Trip Class (Lớp Ngắt) là gì?
Trip Class là thông số tiêu chuẩn, xác định thời gian tối đa (bằng giây) mà rơ le sẽ ngắt khi chịu dòng điện gấp 6 lần (600%) dòng định mức, ví dụ: Class 10 = 10 giây.

Trip Class (Lớp Ngắt) là một thông số tiêu chuẩn (theo IEC 60947-4-1), định nghĩa thời gian tối đa (tính bằng giây) để rơ le quá tải tác động (trip) khi động cơ chịu dòng điện bằng 6 lần dòng định mức (600% FLA).

Đây là thông số quan trọng nhất để phân loại rơ le, giúp lựa chọn thiết bị bảo vệ phù hợp với yêu cầu khởi động của từng loại tải.

Các Lớp Ngắt phổ biến (Dữ liệu theo tiêu chuẩn IEC):

Chiến lược lựa chọn:

• Ứng dụng khởi động nhanh (ví dụ: bơm): Ưu tiên Class 10 để đảm bảo phản ứng tức thời nếu motor bị kẹt (locked rotor).
• Ứng dụng tải nặng, khởi động chậm (ví dụ: quạt, băng tải nặng): Sử dụng Class 20 hoặc Class 30 để tránh ngắt điện nhầm (nuisance trip) trong quá trình khởi động bình thường.

Việc lựa chọn sai Lớp Ngắt có thể dẫn đến hai kịch bản:

1. Chọn Class quá thấp (vd: Class 10 cho tải nặng): Gây “nuisance trip”, máy dừng liên tục khi khởi động, ảnh hưởng sản xuất.
2. Chọn Class quá cao (vd: Class 30 cho tải nhẹ): Rơ le không tác động đủ nhanh khi có sự cố, dẫn đến động cơ bị quá nhiệt và cháy.

Đặc Điểm và Sự Khác Biệt: Trạng Thái Lạnh so với Trạng Thái Nóng

Sự khác biệt giữa đường cong ngắt ‘lạnh’ và ‘nóng’ là gì?
Rơ le ở ‘trạng thái lạnh’ (bắt đầu từ nhiệt độ môi trường) sẽ ngắt chậm hơn. Rơ le ở ‘trạng thái nóng’ (đã ấm lên do vận hành) sẽ ngắt nhanh hơn đáng kể (thường 20-30%) vì đã gần đến ngưỡng nhiệt tác động.

Rơ le quá tải (đặc biệt là rơ le nhiệt) thể hiện các đường cong ngắt khác nhau tùy thuộc vào nhiệt độ ban đầu của chúng.

• Đường cong ngắt Trạng Thái Lạnh (Cold State): Áp dụng khi rơ le bắt đầu từ nhiệt độ môi trường xung quanh (ví dụ, dưới 40°C). Ở trạng thái này, rơ le cần thời gian lâu hơn để tích tụ đủ nhiệt và tác động (thường chậm hơn 20-30%).
• Đường cong ngắt Trạng Thái Nóng (Hot State): Áp dụng khi rơ-le đã hoạt động và đã ấm lên do dòng tải chạy qua. Ở trạng thái này, rơ le đã “gần ngưỡng” nhiệt nên sẽ phản ứng nhanh hơn đáng kể khi có quá tải.

Tại sao điều này quan trọng? Trong các ứng dụng có chu kỳ khởi động và dừng thường xuyên, động cơ sẽ luôn hoạt động ở trạng thái nóng. Các kỹ sư thiết kế phải tính đến cả hai trạng thái này. Các rơ le hiện đại thường có tính năng “bộ nhớ nhiệt” (thermal memory) để mô phỏng trạng thái nóng, đảm bảo bảo vệ chính xác ngay cả khi vừa khởi động lại sau một sự cố.

Để đảm bảo an toàn, việc scan nhiệt tủ điện định kỳ cũng giúp phát hiện các điểm tiếp xúc nóng bất thường tại rơ le, một dấu hiệu của việc đấu nối lỏng lẻo hoặc rơ le đang hoạt động gần ngưỡng.

Đường Cong Ngắt Hai Pha so với Ba Pha

Rơ le phản ứng thế nào khi mất một pha?
Khi mất một pha, rơ le sẽ phát hiện sự mất cân bằng và tác động (trip) nhanh hơn so với đường cong tiêu chuẩn (thường tại 105-120% dòng cài đặt), ngay cả khi dòng điện 2 pha còn lại chưa quá tải, để bảo vệ động cơ.

Đặc tính trip curve cũng khác nhau khi rơ le hoạt động trong hệ thống ba pha cân bằng so với khi xảy ra sự cố (như mất pha).

• Ba pha (Cân bằng): Khi tải cân bằng, cả ba phần tử lưỡng kim trong rơ le nhiệt nóng lên đều. Thời gian tác động sẽ tuân theo đường cong chuẩn (ví dụ Class 10).
• Hai pha (Mất cân bằng): Khi xảy ra sự cố mất một pha (single-phasing), dòng điện chỉ đi qua hai pha còn lại. Điều này gây ra mất cân bằng nghiêm trọng. Các rơ le quá tải hiện đại được thiết kế để phát hiện sự mất cân bằng này. Chúng sẽ tác động nhanh hơn so vớI đường cong chuẩn (thường trip tại 105-120% dòng cài đặt), ngay cả khi dòng điện trên hai pha còn lại chưa đạt đến mức quá tải.

Tính năng này cực kỳ quan trọng, bởi chạy động cơ ba pha trong tình trạng mất pha sẽ gây quá nhiệt rất nhanh và làm cháy động cơ. Một số hệ thống sử dụng thêm rơ le bảo vệ mất pha chuyên dụng để tăng cường lớp bảo vệ này.

Kết luận: Ý nghĩa của việc chọn đúng rơ le

Hiểu về đường cong ngắt là yếu tố then chốt để bảo vệ động cơ hiệu quả. Việc lựa chọn đúng Lớp Ngắt, hiểu rõ sự khác biệt giữa trạng thái nóng/lạnh và khả năng bảo vệ mất pha là bắt buộc để đảm bảo an toàn vận hành.

Tại CHINT, chúng tôi mang đến giải pháp bảo vệ tin cậy với Rơ le Quá tải Nhiệt NXR, đáp ứng các tiêu chuẩn quốc tế khắt khe:

• Bảo vệ toàn diện: Bảo vệ quá tải và mất pha hiệu quả (đặc tính trip theo Class 10).
• Dải hoạt động rộng: Tần số 50/60 Hz, điện áp lên đến 690 V, dòng từ 0,1 – 630 A.
• Tin cậy: Tích hợp bù nhiệt độ môi trường và hiển thị trạng thái tác động rõ ràng.
• Linh hoạt: Có thể lắp trực tiếp vào contactor (khởi động từ) hoặc lắp độc lập.

Giải pháp của CHINT được thiết kế để tối ưu hóa khả năng bảo vệ, đảm bảo tính liên tục trong vận hành và giảm thiểu rủi ro hư hỏng thiết bị.

Lưu Ý Quan Trọng Khi Bảo Quản và Vận Hành

• Kiểm tra Cài đặt (Setting): Luôn set dòng rơ le theo FLA của động cơ. Set quá cao sẽ làm động cơ nóng, set quá thấp gây nuisance trip.
• Kiểm tra Định kỳ: Sử dụng nút “Test” trên rơ le và kiểm tra tiếp điểm bằng multimeter. (Nên kết hợp trong dịch vụ bảo trì hệ thống điện định kỳ).
• Tránh Nhiệt độ Môi trường Cao: Rơ le nhiệt nhạy cảm với nhiệt độ. Trip time sẽ giảm ở >40°C và tăng ở <40°C (trừ loại có bù nhiệt).
• Xử lý sự cố: Nếu rơ le trip thường xuyên, hãy kiểm tra tải cơ khí, dùng ampe kìm đo dòng 3 pha, kiểm tra điện trở cách điện của động cơ.

Câu Hỏi Thường Gặp (FAQ)

Trip class nào phổ biến nhất?
Class 10 là phổ biến nhất cho các động cơ tiêu chuẩn cần bảo vệ nhanh. Class 20 được dùng cho các tải có thời gian khởi động dài hơn một chút.

Làm thế nào để reset rơ le sau khi trip?
Hầu hết rơ le có nút “Reset”. Có thể chọn chế độ Manual (phải nhấn nút) hoặc Auto (tự động reset sau khi nguội). Khuyến cáo: Luôn dùng Manual Reset và kiểm tra nguyên nhân gây trip trước khi khởi động lại.

Rơ le quá tải có bảo vệ ngắn mạch (short circuit) không?
Không. Rơ le quá tải (nhiệt) chỉ bảo vệ khỏi dòng điện cao kéo dài (overload). Bạn bắt buộc phải dùng cầu chì hoặc Aptomat (CB/MCB/MCCB) để bảo vệ ngắn mạch.

Rơ le NXR của CHINT có hỗ trợ phát hiện mất pha không?
Có. Rơ le NXR có cơ chế phát hiện mất cân bằng pha (phase failure) và sẽ tác động (trip) nhanh hơn để bảo vệ động cơ.
