Dịch Vụ Siêu Âm Cốt Thép: Giải Pháp Kiểm Định Không Phá Hủy Tối Ưu TCVN
Bê tông cốt thép là “xương sống” của mọi công trình hiện đại. Tuy nhiên, khi khối bê tông đã đóng rắn, toàn bộ mạng lưới thép bên trong sẽ trở thành một thế giới ngầm vô hình. Để đánh giá chất lượng thực tế của kết cấu này, chúng ta buộc phải nhờ cậy đến các phương pháp khoa học tiên tiến nhất hiện nay.
Siêu âm cốt thép là gì?
Nhiều người thường nhầm lẫn việc kiểm tra công trình là phải đục đẽo, khoan cắt để lấy mẫu. Tuy nhiên, tư duy đó đã hoàn toàn lỗi thời. Siêu âm cốt thép mang đến một cách tiếp cận hoàn toàn khác biệt và văn minh hơn rất nhiều.
Khái niệm phương pháp kiểm tra không phá hủy (NDT)
Siêu âm cốt thép (hay dò cốt thép, quét radar bê tông) thực chất là một ứng dụng đỉnh cao của phương pháp kiểm tra không phá hủy (NDT – Non-Destructive Testing). Đúng như tên gọi của nó, NDT cho phép các kỹ sư kiểm định đánh giá toàn diện tình trạng của vật liệu, cấu kiện mà không làm thay đổi hay tổn hại đến hình dáng, cấu trúc cơ học của chúng.
Thay vì dùng búa tạ hay máy khoan mũi kim cương để phá vỡ lớp bảo vệ, chúng ta sử dụng các thiết bị đo cầm tay chuyên dụng phát ra tần số siêu âm. Công nghệ này đặc biệt quan trọng khi bạn cần nghiệm thu bản vẽ hoàn công, hoặc khi thực hiện các dự án nâng tầng, cải tạo nhà cũ. Nó được Viện Khoa học Công nghệ Xây dựng và các trung tâm kiểm định xây dựng đánh giá là tiêu chuẩn vàng trong ngành.
Khía cạnh quan trọng của nguyên lý phản xạ sóng siêu âm
Để hiểu rõ cách thức hoạt động, hãy tưởng tượng nó giống như cách loài dơi định vị trong đêm tối.
Thiết bị siêu âm (ví dụ như máy ZBL-R6303A của Italy hay Proceq Profometer) được trang bị một đầu dò cảm biến cực nhạy. Khi kỹ sư áp đầu dò này lên bề mặt dầm sàn, máy sẽ liên tục phát ra các chùm sóng âm hoặc sóng điện từ (radar xuyên đất) vào sâu bên trong khối vật liệu.
Điểm mấu chốt ở đây là sự chênh lệch về mật độ vật chất. Bê tông và kim loại (cốt thép) có đặc tính truyền âm hoàn toàn khác nhau. Khi sóng siêu âm đi qua môi trường bê tông đồng nhất, nó di chuyển với một vận tốc ổn định. Nhưng ngay khi chạm vào bề mặt thanh thép chịu lực, do mật độ của kim loại đặc hơn rất nhiều, một phần lớn sóng âm sẽ lập tức bị dội ngược trở lại (phản xạ sóng).
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Bộ vi xử lý trung tâm của máy sẽ thu nhận những tín hiệu dội ngược này. Dựa trên thời gian sóng đi và về, kết hợp với vận tốc truyền sóng đã được cài đặt, máy tính sẽ tính toán ra chính xác độ sâu lớp bê tông, vị trí thép và phác họa ngay lập tức lên màn hình LCD hiển thị. Thật kỳ diệu phải không?
Siêu âm cốt thép có làm hỏng kết cấu công trình hiện tại không?
Đây là nỗi trăn trở lớn nhất của 90% chủ đầu tư và nhà thầu khi tôi trực tiếp tư vấn dịch vụ. Họ lo sợ các thiết bị công nghệ cao sẽ phát ra tia bức xạ hoặc xung chấn làm nứt gãy hệ khung chịu lực.
Câu trả lời Có/Không về tính an toàn tuyệt đối cho cấu kiện
Câu trả lời của tôi với tư cách là một kỹ sư hơn 20 năm trong nghề là: KHÔNG. Tuyệt đối không.
Phương pháp siêu âm kiểm tra bê tông không hề gây ra bất kỳ tác động vật lý hay hóa học nào lên cấu kiện dầm, sàn, cột hay vách. Bạn sẽ không thấy một vết xước, không một vết nứt, và dĩ nhiên cường độ chịu nén của bê tông vẫn được giữ nguyên 100% như trạng thái ban đầu. Trái ngược hoàn toàn với việc dùng súng bật nẩy (đôi khi để lại vết lõm nhẹ) hay khoan rút lõi (cắt đứt hoàn toàn một phần bê tông).
Giải thích điều kiện đúng khi ứng dụng công nghệ radar quét
Sự an toàn tuyệt đối này bắt nguồn từ bản chất của công nghệ. Các máy quét 3D hay thiết bị radar dò quét hiện đại sử dụng sóng điện từ ở dải tần số thấp, hoàn toàn vô hại đối với kết cấu vật liệu cứng và cả sức khỏe của con người (người vận hành máy siêu âm).
Công suất phát sóng của thiết bị chỉ đủ để xuyên qua lớp bê tông bảo vệ (thường từ 10mm đến 50mm) và dội lại khi gặp kim loại. Nó không sinh nhiệt, không gây rung chấn cơ học. Điều kiện duy nhất để công nghệ này hoạt động chính xác và an toàn là bề mặt bê tông cần được làm sạch, không có quá nhiều rác thải hay lớp sơn bả quá dày làm nhiễu tín hiệu đầu dò cảm biến.
Các thông số kỹ thuật cốt lõi (Root Attributes) cần xác định khi siêu âm bê tông là gì?
Nếu bạn cầm trên tay một báo cáo kiểm định NDT mà không hiểu các thông số trên đó nói gì, tờ giấy đó hoàn toàn vô giá trị. Dưới đây là 3 “Root Attributes” – những thuộc tính nền tảng quan trọng nhất mà bất kỳ quy trình kiểm định cấu kiện móng, dầm, sàn nào cũng bắt buộc phải làm rõ.
Vị trí và khoảng cách mạng lưới thép ngầm
Mục đích tối thượng của siêu âm là định vị. Trong một khối bê tông đặc, cốt đai và cốt dọc được đan vào nhau tạo thành một mạng lưới. Thiết bị dò sẽ quét qua bề mặt và vẽ lại chính xác sơ đồ phân bố thép này (khoảng cách giữa các thanh thép là bao nhiêu cm).
Tại sao điều này quan trọng? Vì nếu thợ thi công ăn bớt vật tư, khoảng cách thép a=150 bị kéo giãn thành a=200, khả năng chịu lực của sàn sẽ giảm sút nghiêm trọng, dẫn đến nguy cơ võng nứt trong tương lai. Mặt khác, khi biết chính xác vị trí thép, thợ thi công khoan cấy thép (như sử dụng hóa chất Ramset, Hilti) hoặc khoan rút lõi lắp đặt đường ống điều hòa có thể tự tin lách qua các thanh thép mà không sợ cắt đứt chúng.

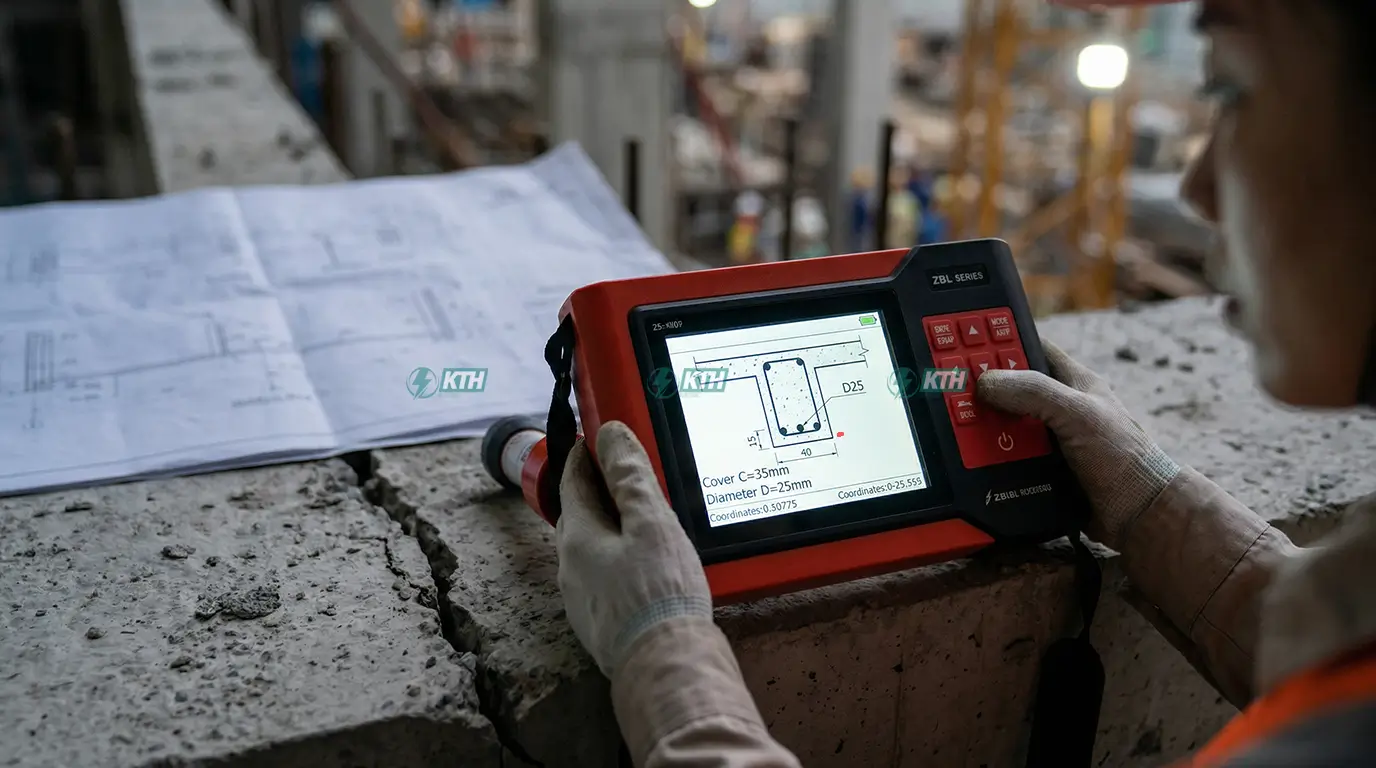

Chiều dày lớp bảo vệ và đường kính thép (D10-D32)
Chiều dày lớp bê tông bảo vệ (hay còn gọi là lớp cover) là khoảng cách từ mép ngoài của thanh thép đến bề mặt ngoài cùng của khối bê tông. Tiêu chuẩn TCVN 9344:2012 quy định rất gắt gao về lớp áo giáp này. Nếu lớp bảo vệ quá mỏng, thép bên trong sẽ nhanh chóng bị oxy hóa, rỉ sét, gây nứt vỡ rộp bê tông. Nếu quá dày, cấu kiện lại dễ bị nứt do co ngót nhiệt. Siêu âm sẽ đo chính xác lớp bảo vệ này từng milimet.
Bên cạnh đó, việc xác định đường kính thép cũng là một bài toán khó. Các máy siêu âm tiên tiến có khả năng nhận diện tiết diện phản xạ sóng để ước lượng đường kính của cốt thép ngầm (từ thép phi D10, D12 cho đến các loại thép lớn dùng trong móng như D25, D32) với độ sai số cực thấp, thường chỉ khoảng ±1mm.
Phân loại rỗ tổ ong và vết nứt kết cấu
Không chỉ tìm thép, siêu âm bê tông còn là “bác sĩ” chẩn đoán bệnh tật cho công trình. Bê tông đổ không kỹ, đầm dùi không tới sẽ tạo ra các khoảng trống chứa bọt khí bên trong, dân trong nghề gọi là “rỗ tổ ong”.
Khi sóng siêu âm truyền qua những vị trí độ rỗng bê tông cao này, vận tốc xung âm sẽ bị suy giảm đột ngột hoặc nhiễu loạn. Dựa trên sự thay đổi bất thường của dải sóng, kỹ sư kiểm định có thể khoanh vùng chính xác các ổ rỗ nứt, tình trạng ăn mòn hóa học bên trong. Từ đó, đưa ra cảnh báo về các khuyết tật vật liệu có khả năng làm suy giảm cường độ chịu tải của tòa nhà trước khi quá muộn.
Quy trình siêu âm cốt thép chuẩn TCVN 9344:2012 gồm những bước nào?
Một dịch vụ kiểm định chuyên nghiệp không phải là việc vác máy đến, quét vài đường rồi báo kết quả miệng. Để kết quả đo lường được pháp luật và các tổ chức chứng nhận hợp chuẩn công nhận, toàn bộ quá trình phải tuân thủ nghiêm ngặt Tiêu chuẩn TCVN 9344:2012 (Đánh giá độ bền kết cấu bê tông cốt thép bằng phương pháp không phá hủy). Dưới đây là quy trình 3 bước chuẩn mực mà đội ngũ kỹ sư kiểm định của chúng tôi luôn áp dụng tại mọi công trường.
Bước 1: Khảo sát và vệ sinh bề mặt điểm test
Đây là bước nền tảng nhưng lại thường bị các đơn vị thiếu kinh nghiệm bỏ qua. Đầu tiên, kỹ sư vận hành sẽ tiến hành khảo sát hiện trường, xác định chính xác cấu kiện cần kiểm tra là cột, dầm, sàn hay vách tầng hầm.
Sóng siêu âm cực kỳ nhạy cảm với môi trường tiếp xúc. Nếu bề mặt bê tông gồ ghề, dính nhiều vữa thừa, hay được phủ một lớp sơn bả quá dày, tín hiệu sóng âm phát ra sẽ bị tán xạ, dẫn đến kết quả định vị sai lệch. Do đó, khu vực điểm test (thường là các ô vuông 50x50cm hoặc 1mx1m) phải được vệ sinh, mài phẳng và làm sạch bụi bẩn để đảm bảo đầu dò cảm biến áp sát hoàn toàn vào mặt khối bê tông.
Bước 2: Hiệu chuẩn cảm biến thiết bị đo chuyên dụng (Unique Attributes)
Mỗi công trình sử dụng một cấp phối bê tông khác nhau, độ ẩm khác nhau và mác bê tông khác nhau. Bạn không thể dùng chung một thông số cài đặt cho mọi dự án. Trước khi tiến hành quét, thiết bị dò (như ZBL-R6303A hoặc Proceq Profometer) bắt buộc phải trải qua bước hiệu chuẩn.
Kỹ sư sẽ nhập các thông số dự kiến như: mác bê tông, ước lượng chiều dày lớp bảo vệ, và dải đường kính thép (ví dụ từ D10 đến D32) vào bộ xử lý trung tâm. Thiết bị cũng phải có giấy chứng nhận hiệu chuẩn còn hiệu lực từ các phòng thí nghiệm nén bê tông cấp phép để chứng minh độ sai số luôn nằm trong ngưỡng an toàn (±1mm đến ±2mm). Bước hiệu chuẩn này chính là một “Unique Attribute” quyết định sự khác biệt giữa một chuyên gia thực thụ và một thợ tay ngang.
Bước 3: Phân tích phổ sóng và lập sơ đồ 3D
Khi thiết bị đã sẵn sàng, kỹ sư sẽ di chuyển đầu dò theo các đường lưới (Grid Scan) hoặc đường thẳng (Line Scan) dọc và ngang trên bề mặt cấu kiện. Quá trình quét tạo ra các xung siêu âm liên tục.
Lúc này, màn hình máy chính LCD sẽ hiển thị trực quan các gợn sóng hình parabol. Đỉnh của parabol chính là vị trí chính xác của thanh thép. Dữ liệu này sau đó được truyền qua dây cáp kết nối máy tính RS232, kết hợp cùng phần mềm scanning chuyên dụng để dựng lên sơ đồ phân bố thép 2D hoặc 3D. Bản báo cáo kiểm định cuối cùng sẽ cung cấp toàn bộ dữ liệu đánh giá: từ khoảng cách cốt đai, cốt dọc, đến vị trí các khu vực có dấu hiệu rỗ nứt hay suy giảm cường độ.
So sánh máy siêu âm ZBL-R6303A và Bosch D-Tect 200 C: Thiết bị nào cho độ sai số thấp hơn?
Trong giới kỹ thuật, thiết bị bạn cầm trên tay định hình đẳng cấp của bạn. Hiện nay, thị trường nổi lên hai dòng thiết bị tiêu biểu phục vụ công tác NDT: dòng máy công nghiệp ZBL-R6303A và dòng máy cầm tay nhỏ gọn Bosch D-Tect 200 C. Vậy đâu là “vũ khí” tối thượng cho các công trình phức tạp?
Phân tích tiêu chí độ phân giải radar xuyên đất
Bosch D-Tect 200 C nổi tiếng với sự tiện dụng, được tích hợp công nghệ radar siêu rộng. Nó có khả năng phát hiện không chỉ kim loại mà còn cả ống nhựa, dây điện ngầm với độ sâu tối đa khoảng 200mm. Tuy nhiên, độ phân giải của sóng radar ở độ sâu lớn thường bị suy giảm, khiến việc xác định chính xác đường kính thép ở lớp thép thứ hai (thép lớp dưới) gặp nhiều khó khăn.
Ngược lại, ZBL-R6303A là một “con quái vật” chuyên biệt cho siêu âm bê tông. Nó sử dụng nguyên lý cảm ứng điện từ cường độ cao, cho phép xuyên thấu sâu hơn và phân tách tín hiệu rõ ràng. Dù cốt thép nằm sát nhau hay bị xếp chồng, ZBL-R6303A vẫn bóc tách được tín hiệu để cho ra độ sai số độ sâu chỉ ±1mm và định vị đường kính thép cực kỳ chuẩn xác.
Phân tích tiêu chí hiển thị báo cáo LCD trực quan
Bosch hiển thị kết quả ngay trên màn hình màu nhỏ gọn của máy, rất phù hợp cho thợ điện nước cần tìm vị trí khoan nhanh tại các công trình dân dụng nhỏ.
Nhưng với các dự án lớn, yêu cầu hồ sơ nghiệm thu khắt khe từ Viện Khoa học Công nghệ Xây dựng, ZBL-R6303A lại chiếm ưu thế tuyệt đối. Máy lưu trữ hàng vạn điểm đo, xuất dữ liệu trực tiếp ra USB và sử dụng phần mềm trên máy tính để vẽ lại mạng lưới thép dưới dạng 3D mặt cắt. Điều này giúp chủ đầu tư có một cái nhìn trực quan, minh bạch và khoa học nhất về kết cấu công trình của mình.
Sự cố đứt thép chịu lực khi khoan rút lõi và giải pháp khắc phục bằng siêu âm định vị?
Có một sự thật cay đắng trong ngành xây dựng: Hàng ngàn mũi khoan rút lõi (Core Drilling) được thực hiện mỗi ngày để đi ống cứu hỏa, ống thông gió HVAC, nhưng lại làm một cách mù quáng.
Vấn đề suy giảm cường độ chịu tải của dầm sàn
Khi mũi khoan kim cương với tốc độ hàng ngàn vòng/phút vô tình cắt đứt thép chịu lực chính của dầm hoặc sàn, hệ lụy xảy ra ngay lập tức. Cấu kiện mất đi sự liên kết, cường độ chịu nén và chịu uốn giảm sút nghiêm trọng. Dần dần, các vết nứt ngầm xuất hiện, nước xâm nhập gây ăn mòn hóa học phần cốt thép còn lại, đe dọa trực tiếp đến tuổi thọ tòa nhà và sự an toàn của cư dân. Chi phí để sửa chữa, gia cố bằng sợi carbon hay thép hình lúc này đắt gấp hàng trăm lần so với việc thuê một đơn vị siêu âm ngay từ ban đầu.

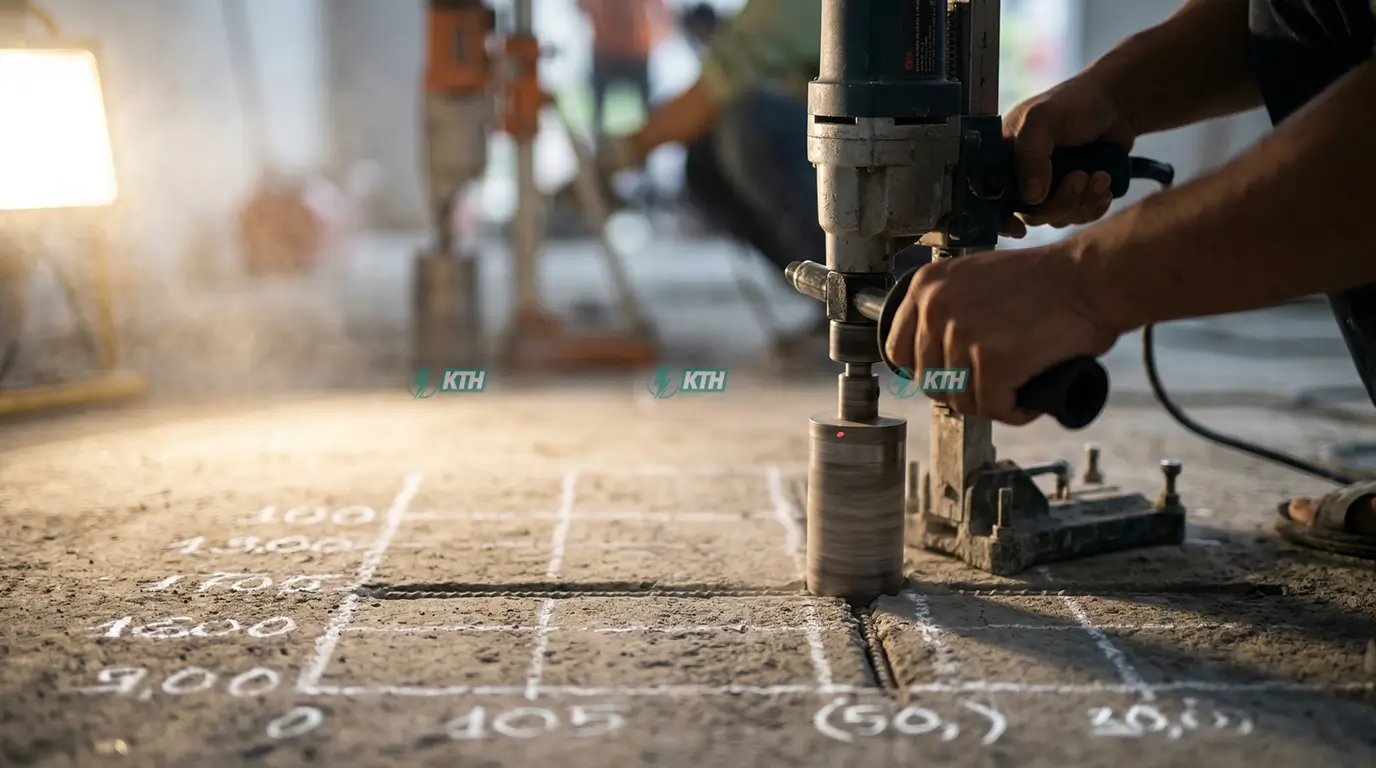

Giải pháp lập bản vẽ hoàn công mạng lưới thép (Rare Attributes)
Giải pháp duy nhất để chấm dứt tình trạng khoan “hên xui” là bắt buộc phải thực hiện dò tìm cốt thép trước khi đặt mũi khoan.
Dựa vào kết quả quét từ máy siêu âm, các kỹ sư sẽ dùng phấn hoặc sơn đánh dấu chính xác hệ tọa độ của thép trực tiếp lên bề mặt dầm, sàn. Từ đó, người thợ khoan có thể dễ dàng lách mũi khoan qua các “điểm mù”, đảm bảo giữ nguyên vẹn 100% kết cấu thép. Thậm chí, khi nhà thầu làm mất bản vẽ thi công gốc, phương pháp siêu âm này có thể được sử dụng như một “Rare Attribute” để “dịch ngược” (Reverse Engineering) và lập lại bản vẽ hoàn công mạng lưới thép một cách chính xác tuyệt đối.
Báo giá dịch vụ siêu âm cốt thép theo từng loại cấu kiện là bao nhiêu?
Đây chắc chắn là phần bạn đang chờ đợi nhất. “Giá dịch vụ định vị thép là bao nhiêu?” – Nó phụ thuộc vào độ phức tạp, khối lượng cấu kiện và yêu cầu xuất hồ sơ của bạn.
Nhóm chi phí khảo sát sàn/vách tầng hầm
Đối với các khu vực có diện tích rộng, phẳng và dễ tiếp cận như sàn nhà hay vách tầng hầm, việc sử dụng các bộ quét scan dạng xe đẩy (rolling sensor) diễn ra rất nhanh chóng. Đơn giá thường được tính theo mét vuông (m2) hoặc theo số lượng lỗ cần khoan rút lõi (nếu mục đích chỉ là tránh thép). Mức giá dao động rất hợp lý, giúp nhà thầu MEP tối ưu hóa chi phí mà vẫn đảm bảo an toàn tuyệt đối.
Nhóm chi phí kiểm định dầm/cột chịu lực chính
Cột và dầm là các cấu kiện chịu lực trọng yếu, mật độ thép dày đặc, đan xen phức tạp (cốt đai, cốt dọc, thép giá) và diện tích bề mặt nhỏ, khó thao tác. Việc siêu âm tại đây đòi hỏi kỹ sư phải có chuyên môn cao, sử dụng đầu dò nhỏ gọn và phân tích tín hiệu phổ sóng phức tạp hơn để tính toán cường độ V-R. Do đó, báo giá siêu âm cột/dầm thường được tính theo “cấu kiện” hoặc theo “ca làm việc” của đội ngũ chuyên gia.
Đừng bao giờ tiếc một khoản chi phí nhỏ cho việc kiểm định, để rồi phải trả giá bằng cả một công trình ngàn tỷ.
TỔNG HỢP CÂU HỎI THƯỜNG GẶP (FAQS) VỀ SIÊU ÂM CỐT THÉP
Để giúp bạn hiểu sâu hơn và giải quyết triệt để các vướng mắc, dưới đây là danh sách các câu hỏi thường gặp nhất mà các chủ đầu tư thường đặt ra cho tôi:
Máy siêu âm cốt thép cầm tay giá bao nhiêu? Có nên tự mua để sử dụng không?
Các dòng máy siêu âm chuyên dụng như ZBL hay Proceq có giá từ 50.000.000 VNĐ đến hơn 200.000.000 VNĐ tùy tính năng. Các dòng máy dò tường nhỏ như Bosch có giá rẻ hơn (khoảng 15-30 triệu). Tuy nhiên, nếu bạn không phải là Trung tâm thí nghiệm vật liệu xây dựng cấp phép hoặc kỹ sư chuyên trách, việc tự mua là không cần thiết. Đọc hiểu phổ sóng và lập báo cáo kiểm định NDT đòi hỏi chuyên môn được đào tạo bài bản. Thuê dịch vụ chuyên nghiệp là phương án tối ưu về chi phí và tính pháp lý.
Siêu âm có thể phát hiện được cốt thép bị rỉ sét, ăn mòn bên trong bê tông không?
Có. Khi cốt thép bị oxy hóa và rỉ sét, thể tích của nó sẽ nở ra, gây nứt vỡ lớp bê tông bảo vệ vi mô xung quanh. Thiết bị siêu âm cao cấp khi kết hợp với phương pháp đo điện thế nửa pin (Half-cell potential) có thể đánh giá và khoanh vùng chính xác tình trạng ăn mòn hóa học của mạng lưới thép ngầm.
Phương pháp NDT này có thay thế được việc khoan rút lõi để kiểm tra cường độ bê tông không?
Siêu âm bê tông (kết hợp với súng bật nẩy) có thể xác định được cường độ chịu nén của bê tông với độ tin cậy cao mà không cần phá hủy. Tuy nhiên, trong một số dự án có tranh chấp hoặc yêu cầu nghiệm thu đặc biệt từ tổ chức chứng nhận hợp chuẩn, việc khoan rút lõi lấy mẫu để nén trực tiếp tại phòng thí nghiệm vẫn được yêu cầu để đối chứng dữ liệu chéo. TCVN 3118:2022 là tiêu chuẩn bạn cần tham khảo cho phương pháp nén trực tiếp này.
Mất bao lâu để nhận được hồ sơ báo cáo kiểm định sau khi quét radar?
Tùy thuộc vào khối lượng công việc. Thông thường, tại hiện trường, thiết bị đã cho kết quả trực quan ngay trên màn hình. Hồ sơ báo cáo bản cứng (bao gồm sơ đồ 3D, phân tích khuyết tật, chữ ký và con dấu của trung tâm thí nghiệm) thường sẽ được bàn giao cho khách hàng trong vòng 24 đến 48 giờ làm việc.
Khi thi công khoan cấy thép (khoan cấy bulong hóa chất), vì sao bắt buộc phải định vị cốt thép?
Khoan cấy thép đòi hỏi lỗ khoan phải sâu và thẳng. Nếu mũi khoan đâm trúng thép chủ của cột hoặc dầm, bạn không thể tiếp tục khoan, dẫn đến việc phải bỏ lỗ khoan đó, làm mất kết cấu bê tông, tốn kém hóa chất (như Hilti, Ramset) và nghiêm trọng nhất là làm suy yếu khả năng chịu lực của cấu kiện nền. Siêu âm trước khi khoan giúp tìm ra “khoảng trống” an toàn giữa các thanh thép để thi công mũi khoan cấy hoàn hảo.
