Tại Sao Camera Bị Nhiễu Sọc? 7 Nguyên Nhân & Cách Xử Lý Dứt Điểm (Kinh Nghiệm 20 Năm)
Bạn vừa đầu tư một khoản tiền không nhỏ để lắp đặt hệ thống camera an ninh, hy vọng có thể giám sát ngôi nhà hay nhà xưởng của mình 24/7 với hình ảnh sắc nét. Nhưng rồi, vào một ngày đẹp trời, màn hình quan sát bỗng xuất hiện những vệt sọc ngang dọc, hình ảnh gợn sóng như mặt nước, hoặc thậm chí chớp giật liên hồi khiến bạn hoa cả mắt. Cảm giác lúc đó thật sự ức chế, phải không?
Là một người thợ điện với hơn 20 năm trong nghề, tôi khẳng định với bạn rằng: Camera bị nhiễu sọc là “căn bệnh” phổ biến nhất trong giới CCTV, đặc biệt là với các dòng camera Analog cũ. Tuy nhiên, phổ biến không có nghĩa là không thể chữa trị. Vấn đề nằm ở chỗ bạn có bắt đúng “bệnh” để bốc đúng “thuốc” hay không.
Bài viết này, KTH Electric sẽ không nói những lý thuyết sáo rỗng. Chúng tôi sẽ cùng bạn đi sâu vào “giải phẫu” hệ thống, tìm ra nguyên nhân gốc rễ từ góc độ kỹ thuật điện và hướng dẫn bạn cách xử lý triệt để vấn đề này.

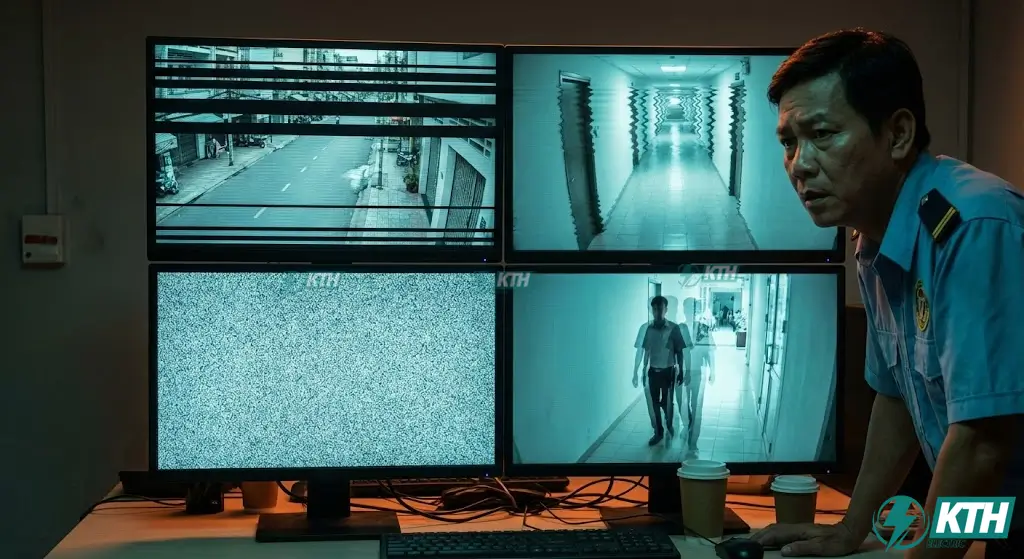

Dấu hiệu nhận biết hiện tượng camera bị nhiễu: Đừng nhầm lẫn!
Trước khi cầm tuốc nơ vít lên để sửa, bạn cần phải chắc chắn rằng camera của mình đang bị nhiễu chứ không phải bị hỏng hẳn hay mất tín hiệu. Trong quá trình đi bảo trì hệ thống điện cho khách hàng tại TP.HCM, tôi thường thấy gia chủ mô tả chung chung là “camera bị hư”. Nhưng dưới con mắt kỹ thuật, nhiễu tín hiệu video có những “triệu chứng” lâm sàng rất đặc trưng:
1. Camera bị sọc ngang, sọc dọc chạy qua màn hình
Đây là dạng phổ biến nhất. Bạn sẽ thấy các vạch kẻ (thường là màu đen hoặc trắng mờ) chạy liên tục từ trên xuống dưới hoặc từ trái qua phải. Mức độ dày đặc của sọc thường tỷ lệ thuận với mức độ nhiễu của nguồn điện hoặc từ trường xung quanh.
2. Hình ảnh bị gợn sóng, lượn sóng
Hãy tưởng tượng bạn đang nhìn qua một lớp nước hoặc hơi nóng bốc lên từ mặt đường nhựa mùa hè. Hình ảnh bị uốn éo, không cố định. Đây thường là dấu hiệu của việc nhiễu vòng lặp đất (Ground Loop) mà tôi sẽ phân tích kỹ ở phần sau.
3. Video bị nhiễu hạt, muỗi, mờ sương
Vào ban ngày, hình ảnh lấm tấm như có đàn muỗi bay hoặc như tivi đời cũ bị mất sóng (nhiễu hột). Vào ban đêm, hiện tượng này càng tệ hại hơn, biến màn hình thành một màu xám xịt lấm tấm, khiến bạn không thể nhận diện khuôn mặt kẻ gian.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
4. Hình ảnh bị bóng ma, chồng hình
Một vật thể di chuyển nhưng lại để lại cái bóng mờ phía sau, hoặc hình ảnh từ camera này lại hiển thị mờ mờ đè lên camera kia. Đây là hiện tượng “Crosstalk” – nhiễu xuyên âm do dây tín hiệu đi quá sát nhau mà không có lớp chống nhiễu tốt.
5. Màn hình bị chớp giật, rung lắc liên tục
Hình ảnh có lúc sáng lúc tối, hoặc giật cục giống như đèn huỳnh quang sắp hỏng. Dấu hiệu này cảnh báo sự không ổn định nghiêm trọng về tần số hoặc điện áp nguồn.
7 Nguyên nhân cốt lõi khiến camera bị nhiễu sọc (Phân tích kỹ thuật chuyên sâu)
Tại sao hôm qua còn nét căng, hôm nay lại nhiễu? Để trả lời câu hỏi này, chúng ta cần nhìn nhận hệ thống camera như một mạch điện khép kín. Bất kỳ sự thay đổi nào về Điện áp (Voltage), Dòng điện (Amperage) hay Trở kháng (Impedance) đều sẽ gây ra hậu quả.
Nguyên nhân 1: Nguồn điện cấp không ổn định (Sụt áp & Suy hao dòng) – “Sát thủ” số 1
- Nguồn Adapter kém chất lượng: Hầu hết camera an ninh hiện nay dùng nguồn 12V DC. Sau 1-2 năm sử dụng (đặc biệt là các loại nguồn rẻ tiền), các tụ điện bên trong Adapter bị khô hoặc phồng. Lúc này, khả năng lọc nguồn DC bị giảm, dòng điện đầu ra không còn “phẳng” mà bị gợn sóng (Ripple noise). Chính cái gợn sóng của dòng điện này biến thành gợn sóng trên màn hình camera.
- Sụt áp trên đường dây (Voltage Drop): Đây là bài toán vật lý lớp 9. Dây dẫn điện càng dài, điện trở càng lớn. Nếu bạn kéo dây nguồn 12V đi xa quá 30-40 mét bằng dây tiết diện nhỏ, điện áp tại mắt camera có thể tụt xuống chỉ còn 9V hoặc 10V. Camera bị “đói điện”, dẫn đến chíp xử lý hình ảnh hoạt động chập chờn, gây sọc hoặc mất màu.
- Dùng chung nguồn tổng thiếu Ampe: Bạn dùng một cục nguồn tổ ong 12V-10A để nuôi 8 con camera. Về lý thuyết là đủ. Nhưng khi bật hồng ngoại vào ban đêm, dòng tiêu thụ của mỗi camera tăng vọt. Nếu nguồn tổng không đủ công suất thực, toàn bộ hệ thống sẽ bị sụt áp đồng loạt, gây ra hiện tượng chớp tắt hoặc nhiễu sọc.
-

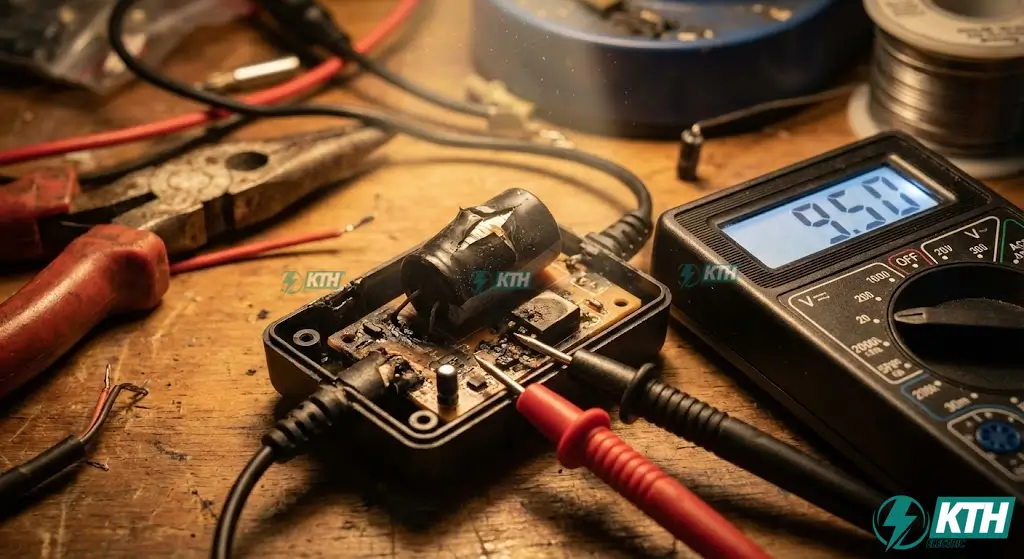

Nguồn điện không ổn định hoặc adapter kém chất lượng là “sát thủ” số 1 gây ra lỗi sọc hình.
Nguyên nhân 2: Nhiễu từ trường và điện từ (EMI)
Môi trường xung quanh chúng ta đầy rẫy các sóng vô hình. Tín hiệu camera Analog (truyền qua cáp đồng trục) bản chất là tín hiệu điện áp thấp, rất nhạy cảm và dễ bị “tấn công” bởi các trường điện từ mạnh hơn.
- • “Kẻ thù” điện 3 pha: Trong các nhà xưởng, nếu thợ thi công lười biếng đi chung dây tín hiệu camera vào cùng ống gen hoặc máng cáp với dây điện lực 3 pha, hiện tượng cảm ứng điện từ sẽ xảy ra. Dòng điện lớn trong dây điện 3 pha sẽ sinh ra từ trường biến thiên, “bắn” sang dây tín hiệu camera, gây ra các sọc chéo hoặc mành nhiễu rất khó chịu.
- • Thiết bị công suất lớn: Việc lắp đặt camera quá gần trạm biến áp, motor máy bơm, thang máy hoặc các thiết bị phát sóng vô tuyến cũng là nguyên nhân gây nhiễu. Mỗi khi thang máy chạy hoặc máy bơm khởi động, camera lại bị rung hình.
- • Đèn huỳnh quang: Ít ai để ý, nhưng tần số chớp tắt của đèn huỳnh quang cũ (tăng phô sắt) đôi khi trùng với tần số quét hình của camera (50Hz), tạo ra hiện tượng sọc ngang trôi chậm trên màn hình.
Nguyên nhân 3: Chất lượng dây cáp tín hiệu kém – “Tiền nào của nấy”
Trong ngành điện nhẹ, dây dẫn là huyết mạch. Bạn mua camera xịn 5-7 triệu nhưng tiếc tiền mua dây cáp dởm 2-3 ngàn/mét thì chắc chắn sẽ gặp họa.
- Dây lõi nhôm mạ đồng (CCA): Để giảm giá thành, nhiều loại cáp trên thị trường dùng lõi nhôm hoặc sắt rồi mạ một lớp đồng mỏng bên ngoài. Loại dây này có trở kháng cao, suy hao tín hiệu cực nhanh. Chỉ cần kéo xa trên 50 mét là hình ảnh bắt đầu bị muỗi, mất màu hoặc nhiễu sọc.
- Lớp lưới chống nhiễu mỏng: Cáp đồng trục chuẩn (như RG59, RG6 của các hãng uy tín như Sino, Golden Link) thường có lớp lưới đồng đan dày bao phủ 95% lõi. Cáp rẻ tiền chỉ có vài sợi lưa thưa, khiến sóng nhiễu bên ngoài dễ dàng xâm nhập vào lõi tín hiệu.
- Cáp mạng không chống nhiễu: Khi dùng Video Balun để chạy camera qua cáp mạng LAN, nếu bạn dùng cáp UTP (không bọc bạc) đi qua vùng có nhiều dây điện, nhiễu là điều tất yếu. Cáp FTP hoặc SFTP (có bọc bạc) là lựa chọn bắt buộc trong môi trường công nghiệp.
Nguyên nhân 4: Jack kết nối BNC/Hạt mạng bị lỗi

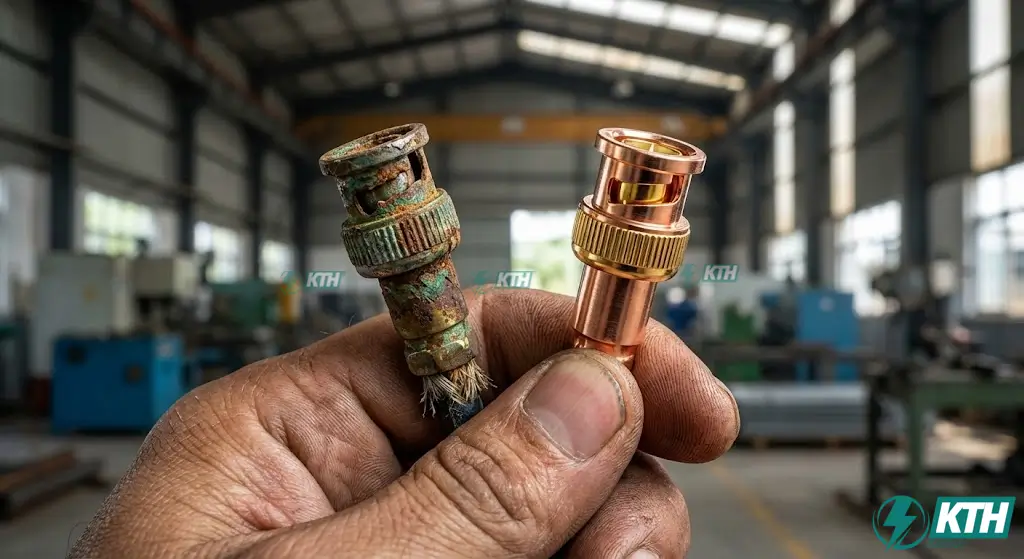

Đây là nguyên nhân nghe có vẻ đơn giản nhưng lại chiếm tỷ lệ rất cao. Tín hiệu video sau khi chạy qua hàng trăm mét dây, đến điểm kết nối cuối cùng lại bị “tắc nghẽn” do đầu Jack lỏng lẻo, oxy hóa rỉ sét hoặc đấu nối sai kỹ thuật (chạm mát, sai cặp dây).
Nguyên nhân 5: Nhiễu vòng lặp đất (Ground Loop)
Đây là “cơn ác mộng” của kỹ thuật viên. Sự chênh lệch điện thế đất giữa vị trí đặt camera (thường trên khung sắt) và đầu ghi hình tạo ra dòng điện ký sinh. Dòng điện này gây ra các sọc ngang to chạy chậm (Hum bars) và có thể làm cháy cổng video.
Nguyên nhân 6: Lỗi phần cứng thiết bị
Đôi khi “thủ phạm” nằm ngay chính thiết bị. Cảm biến CCD/CMOS bị lão hóa sau nhiều năm, xuất hiện điểm chết hoặc tụ lọc nhiễu trong đầu ghi hình bị khô/nổ, khiến khả năng lọc nhiễu bị vô hiệu hóa.
Nguyên nhân 7: Yếu tố môi trường
Độ ẩm cao làm hở gioăng cao su, gây mờ sương. Nhiệt độ quá cao (khu vực lò hơi) làm các linh kiện bán dẫn hoạt động sai lệch, gây biến dạng màu sắc và sọc hình.
Quy trình kiểm tra & Khắc phục lỗi camera bị sọc (Step-by-Step)
Đừng vội gọi thợ ngay! Với tư cách là một chuyên gia, tôi khuyên bạn hãy thử làm theo quy trình loại trừ 4 bước sau đây. Nó sẽ giúp bạn tiết kiệm được kha khá tiền bạc.
Bước 1: Kiểm tra và Thay thế nguồn điện (Ưu tiên số 1)
- Thử nguồn mới: Thay thế thử bằng nguồn Adapter 12V-2A mới tinh.
- Đo điện áp tại chỗ (Load Test): Dùng đồng hồ vạn năng đo điện áp tại đầu jack nguồn camera khi đang bật. Nếu dưới 11V, dây dẫn quá xa gây sụt áp.
- Giải pháp: Kéo dây điện 220V đến gần vị trí camera và đặt nguồn Adapter ngay cạnh camera (cấp nguồn tại chỗ).
Bước 2: Xử lý hệ thống dây dẫn và Jack kết nối
- Làm lại đầu Jack: Cắt bỏ đầu cũ, bấm đầu BNC mới cẩn thận, đảm bảo lõi đồng tiếp xúc tốt, không chạm mát.
- Kiểm tra đường dây: Di dời dây camera ra xa điện 3 pha/máy biến áp ít nhất 50cm. Nếu không thể, thay bằng dây cáp dầu có lớp bọc bạc chống nhiễu.
Bước 3: Khắc phục lỗi Ground Loop (Kỹ thuật nâng cao)
- Cách ly camera: Lót miếng gỗ hoặc nhựa dày giữa chân đế camera và khung sắt nhà xưởng.
- Dùng thiết bị hỗ trợ: Lắp thêm cục “Ground Loop Isolator” (Bộ chống nhiễu camera) vào đầu dây phía đầu ghi hình.
Bước 4: Kiểm tra thiết bị đầu cuối
- Test chéo: Cắm camera bị nhiễu sang cổng khác hoặc cắm trực tiếp vào tivi. Nếu vẫn sọc -> Hỏng mắt camera. Nếu đẹp -> Lỗi đường dây hoặc cổng đầu ghi.
Sự khác biệt về lỗi nhiễu giữa Camera Analog và Camera IP
Nhiều khách hàng của KTH Electric thắc mắc: “Tôi lắp camera IP Wifi hiện đại sao vẫn bị sọc?”. Thực tế, cơ chế nhiễu của 2 loại này khác nhau:
Camera Analog (CVI/TVI/AHD)
Bị nhiễu chủ yếu do từ trường, chất lượng dây cáp đồng trục và nguồn điện. Biểu hiện là sọc, gợn sóng, muỗi.
Camera IP
Tín hiệu truyền dạng gói tin kỹ thuật số. Ít khi bị sọc ngang dọc. Biểu hiện lỗi: vỡ hạt, giật lag, đứng hình, mất màu mảng lớn.
Nguyên nhân: Băng thông yếu, đầu dây mạng lỏng, Switch PoE thiếu nguồn, xung đột IP.
Bảng giá thiết bị chống nhiễu và dịch vụ tham khảo (2025)
Để bạn dễ hình dung chi phí xử lý, tôi xin đưa ra mức giá tham khảo thị trường hiện nay:
| Thiết bị / Dịch vụ | Mức giá tham khảo | Ghi chú |
|---|---|---|
| Nguồn Adapter 12V-2A xịn | 80.000đ – 150.000đ | Loại tốt, đủ Ampe, bảo hành 12 tháng |
| Jack BNC lò xo / F5 | 10.000đ – 15.000đ / cặp | Lõi đồng nguyên chất |
| Video Balun 5MP/8MP | 80.000đ – 120.000đ / cặp | Hỗ trợ chống nhiễu thụ động |
| Ground Loop Isolator | 250.000đ – 450.000đ / cái | Dùng cho ca khó (nhà xưởng) |
| Dịch vụ kiểm tra tận nơi | 300.000đ – 500.000đ / lần | Tùy vị trí và độ khó của hệ thống |
Câu hỏi thường gặp (FAQs) – Giải đáp thắc mắc người dùng
1. Tại sao camera ban ngày bình thường, ban đêm bị sọc và chớp tắt?
2. Tại sao xem camera trên Tivi bị sọc nhưng xem trên điện thoại lại nét?
3. Thay dây cáp loại nào để chống nhiễu tốt nhất cho camera Analog?
4. Nhà tôi dùng điện 3 pha, có cách nào lắp camera không bị nhiễu không?
