Hướng Dẫn Toàn Diện Về Thang Máng Cáp: Cách Chọn Đúng Nhu Cầu

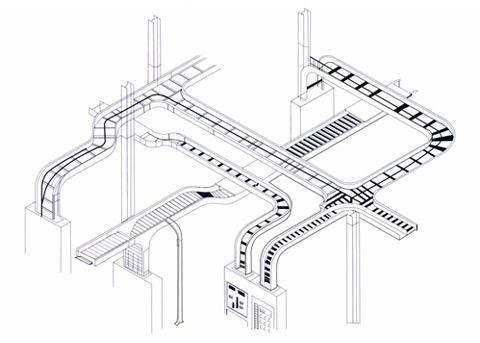

Trong bất kỳ hệ thống điện công nghiệp hay thi công điện nhà xưởng nào, việc quản lý và bảo vệ dây cáp điện là tối quan trọng. Thang máng cáp (cable support systems) chính là giải pháp xương sống, đảm bảo sự an toàn, gọn gàng và tối ưu hiệu suất cho toàn bộ hệ thống.

Tuy nhiên, việc lựa chọn sai loại thang máng cáp có thể dẫn đến nhiều hậu quả: từ hư hỏng cáp, tản nhiệt kém gây quá tải, đến giảm tuổi thọ công trình và tốn kém chi phí bảo trì.

Để giúp bạn chọn đúng thang máng cáp phù hợp, bài viết này sẽ phân tích chi tiết các loại phổ biến nhất dựa trên cấu trúc (thang cáp, máng cáp, khay cáp) và vật liệu (sơn tĩnh điện, mạ kẽm, inox), cùng hướng dẫn lựa chọn dựa trên môi trường, loại cáp và tải trọng.

Phân loại thang máng cáp theo hình dáng và cấu trúc

Có 3 loại cấu trúc chính:
1. Thang cáp (Cable Ladder): Dạng bậc thang, hở, tản nhiệt tốt, chịu tải nặng.
2. Máng cáp (Cable Trunking): Dạng hộp kín, bảo vệ cáp tối đa, tản nhiệt kém.
3. Khay cáp (Cable Tray): Dạng khay đục lỗ, cân bằng giữa tản nhiệt và bảo vệ.

Việc phân loại theo cấu trúc giúp xác định khả năng chịu tải, mức độ bảo vệ cáp và hiệu quả tản nhiệt. Ba loại chính bao gồm:

1. Thang cáp (Cable Ladder)

• Cấu tạo: Gồm hai thanh ray dọc (thành thang) được nối với nhau bằng các thanh ngang (bậc thang) cách đều nhau (thường 200-300mm). Cấu trúc này hở hoàn toàn, thường làm bằng thép hoặc inox với độ dày 1.0-2.0mm.
• Ứng dụng: Lý tưởng cho việc lắp đặt các loại cáp điện lực lớn ở tầng hầm, nhà xưởng, hoặc các tuyến trục chính cần khoảng vượt lớn.
• Ưu điểm:
  • Tản nhiệt cao: Cấu trúc hở giúp không khí lưu thông tối đa, giảm nguy cơ quá nhiệt cho cáp khi mang tải lớn.
  • Bảo trì dễ dàng: Việc kiểm tra, thêm hoặc bớt cáp rất nhanh chóng.
  • Chịu tải cao: Thiết kế vững chắc cho phép chịu tải từ 100-200kg/m.
• Nhược điểm:
  • Bảo vệ cáp kém khỏi bụi bẩn và độ ẩm (nếu không dùng nắp).
  • Tính thẩm mỹ không cao khi lắp đặt ở khu vực lộ thiên.

Khuyến nghị: Chọn thang cáp khi ưu tiên hàng đầu là tản nhiệt và chịu tải nặng.

2. Máng cáp (Cable Trunking)

• Cấu tạo: Dạng hộp chữ nhật đặc, kín, thường có nắp đậy. Đáy máng có thể liền tấm (máng kín) hoặc có đột lỗ nhỏ để thông gió (máng cáp đột lỗ). Độ dày vật liệu thường từ 0.8-1.5mm.
• Ứng dụng: Hoàn hảo cho các loại cáp nhẹ, cáp mạng, cáp tín hiệu trong văn phòng, hành lang tòa nhà, nơi yêu cầu cao về thẩm mỹ và bảo vệ. Đây là lựa chọn phổ biến trong các gói thi công điện nhẹ (ELV).
• Ưu điểm:
  • Bảo vệ tối đa: Chống bụi, độ ẩm và va đập cơ học gần như tuyệt đối.
  • Thẩm mỹ cao: Đặc biệt khi sử dụng vật liệu sơn tĩnh điện.
  • Giảm nhiễu điện từ: Cấu trúc kim loại kín giúp che chắn, giảm ảnh hưởng của sóng điện từ đến cáp tín hiệu bên trong.
• Nhược điểm:
  • Tản nhiệt kém: Không phù hợp cho cáp lực có dòng tải lớn và liên tục.
  • Bảo trì khó: Phải tháo nắp để truy cập cáp.

Khuyến nghị: Chọn máng cáp khi ưu tiên hàng đầu là bảo vệ cáp (đặc biệt là cáp tín hiệu) và tính thẩm mỹ.

3. Khay cáp (Cable Tray)

• Cấu tạo: Là dạng trung hòa giữa thang cáp và máng cáp. Khay cáp có đáy phẳng được đột lỗ (diện tích lỗ chiếm 20-50% diện tích đáy) và có thành bên vững chắc. Có thể dùng kèm nắp hoặc không.
• Ứng dụng: Rất linh hoạt, dùng cho cáp có tải trọng vừa phải tại nhà máy, trung tâm dữ liệu (data center) và công trình dân dụng cần cân bằng giữa bảo vệ và tản nhiệt.
• Ưu điểm:
  • Cân bằng: Bảo vệ cáp tốt hơn thang cáp, đồng thời tản nhiệt tốt hơn máng cáp kín.
  • Lắp đặt linh hoạt: Các lỗ đột ở đáy giúp cố định cáp dễ dàng bằng dây rút.
  • Hỗ trợ cáp tốt: Đáy phẳng giúp cáp (nhất là cáp quang) không bị võng giữa các bậc.
• Nhược điểm:
  • Bảo vệ kém hơn máng cáp kín trong môi trường nhiều bụi.
  • Chịu tải thường thấp hơn thang cáp cùng kích thước.

Khuyến nghị: Chọn khay cáp khi cần sự linh hoạt và cân bằng giữa tản nhiệt và bảo vệ.

Bảng so sánh nhanh 3 loại thang máng cáp

Phân loại thang máng cáp theo vật liệu và lớp phủ bề mặt

Việc chọn vật liệu phụ thuộc vào môi trường:
• Trong nhà khô ráo: Dùng Sơn tĩnh điện (rẻ nhất) hoặc Mạ kẽm điện phân.
• Ngoài trời, ẩm ướt: Dùng Mạ kẽm nhúng nóng (bền nhất) hoặc Tôn ZAM.
• Hóa chất, ven biển, phòng sạch: Bắt buộc dùng Inox (304/316).

Môi trường lắp đặt quyết định loại vật liệu bạn nên chọn để đảm bảo độ bền và chống ăn mòn.

1. Sơn tĩnh điện (Powder Coating)

• Đặc điểm: Thép tấm được xử lý bề mặt và phủ một lớp bột sơn, sau đó nung nóng để sơn bám chắc. Lớp phủ dày 60-80µm.
• Ứng dụng: Môi trường trong nhà khô ráo như văn phòng, trung tâm thương mại. Thường được dùng làm vỏ tủ điện công nghiệp lắp đặt trong nhà.
• Ưu điểm: Chi phí thấp nhất, thẩm mỹ cao với nhiều lựa chọn màu sắc.
• Nhược điểm: Chống ẩm và hóa chất kém. Dễ bị gỉ nếu lớp sơn bị trầy xước.

2. Mạ kẽm nhúng nóng (Hot-dip Galvanized)

• Đặc điểm: Nhúng sản phẩm thép vào bể kẽm nóng chảy ở ~450°C. Lớp kẽm dày (50-100µm) tạo liên kết hợp kim với thép, bảo vệ toàn diện, kể cả mép cắt.
• Ứng dụng: Môi trường ngoài trời, ven biển, nhà máy có độ ẩm cao hoặc hóa chất nhẹ. Đây là vật liệu tiêu chuẩn cho các trạm biến áp ngoài trời.
• Ưu điểm: Chống ăn mòn vượt trội, tuổi thọ 20-50 năm. Độ bền cơ học cao.
• Nhược điểm: Giá cao hơn sơn tĩnh điện, bề mặt thô, không thẩm mỹ bằng.

3. Mạ kẽm điện phân (Electro-galvanized)

• Đặc điểm: Phủ một lớp kẽm mỏng (10-20µm) lên bề mặt thép thông qua quá trình điện phân.
• Ứng dụng: Chỉ dùng trong nhà, môi trường khô ráo, không có độ ẩm cao.
• Ưu điểm: Giá hợp lý, bề mặt sáng bóng, thẩm mỹ.
• Nhược điểm: Lớp mạ mỏng, dễ bị ăn mòn nếu tiếp xúc với độ ẩm.

4. Tôn ZAM (ZAM Steel)

• Đặc điểm: Thép mạ hợp kim Kẽm – Nhôm – Magie. Lớp mạ có khả năng “tự phục hồi” tại các vết cắt hoặc vết xước.
• Ứng dụng: Môi trường trong nhà có độ ẩm nhẹ, hoặc thay thế mạ nhúng nóng để tiết kiệm chi phí ở một số khu vực.
• Ưu điểm: Chống ăn mòn tốt hơn mạ điện phân. Giá cạnh tranh.
• Nhược điểm: Kém hơn mạ kẽm nhúng nóng trong môi trường cực kỳ khắc nghiệt.

5. Inox – Thép không gỉ (Stainless Steel)

• Đặc điểm: Thường dùng Inox 304 hoặc 316. Bản thân vật liệu đã có khả năng chống ăn mòn, không cần lớp phủ.
• Ứng dụng: Yêu cầu nghiêm ngặt nhất: phòng sạch, bệnh viện, nhà máy thực phẩm, môi trường hóa chất cao, ven biển.
• Ưu điểm: Chống ăn mòn tuyệt đối, độ vệ sinh cao, thẩm mỹ sáng bóng.
• Nhược điểm: Chi phí cao nhất.

Bảng so sánh vật liệu

Làm sao để lựa chọn loại thang máng cáp phù hợp?

Để chọn đúng, hãy xét 3 tiêu chí:
1. Môi trường: Quyết định vật liệu (Sơn tĩnh điện cho trong nhà, Mạ nhúng nóng cho ngoài trời).
2. Loại cáp & Tản nhiệt: Quyết định cấu trúc (Thang cáp cho cáp lực, Máng cáp cho cáp tín hiệu).
3. Tải trọng: Quyết định độ dày vật liệu (Tải nặng dùng thép dày 1.5mm trở lên).

Với tư cách là nhà thầu cơ điện (M&E) chuyên nghiệp, KTH Electric khuyến nghị bạn xem xét 3 tiêu chí sau để tối ưu chi phí và đảm bảo kỹ thuật:

1. Dựa vào môi trường lắp đặt

Đây là yếu tố quyết định vật liệu.

• Trong nhà khô ráo: Dùng sơn tĩnh điện hoặc mạ điện phân để tiết kiệm.
• Ngoài trời, ẩm ướt, gần biển: Bắt buộc dùng mạ kẽm nhúng nóng.
• Môi trường hóa chất, phòng sạch: Ưu tiên Inox 304 hoặc 316.

2. Dựa vào loại dây cáp và yêu cầu tản nhiệt

Đây là yếu tố quyết định cấu trúc (thang, máng hay khay).

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

• Cáp lực lớn, dòng tải cao: Dùng Thang cáp để tản nhiệt tối đa.
• Cáp tín hiệu, cáp mạng (dễ bị nhiễu): Dùng Máng cáp kín để bảo vệ và chống nhiễu.
• Hệ thống hỗn hợp (cáp lực vừa, cáp quang): Dùng Khay cáp để cân bằng.

Lưu ý: Khi rải cáp, tổng diện tích tiết diện cáp không nên vượt quá 40-50% diện tích lòng thang máng để đảm bảo khả năng tản nhiệt và không gian cho việc bảo trì.

3. Dựa vào yêu cầu về tải trọng và độ bền

Đây là yếu tố quyết định độ dày vật liệu và khoảng cách gối đỡ.

• Tải nặng (>100kg/m): Chọn thang cáp hoặc khay cáp có độ dày 1.5mm trở lên. Khoảng cách giữa các gối đỡ (tay đỡ, giá đỡ) nên là 1.5m – 2m.
• Tải nhẹ (cáp tín hiệu): Có thể dùng máng cáp mỏng 0.8mm – 1.0mm.
• Độ bền trên 20 năm: Chọn Mạ nhúng nóng hoặc Inox.

Việc tính toán tải trọng cáp và lựa chọn độ dày vật liệu chính xác giúp hệ thống không bị võng, hư hỏng, đảm bảo an toàn cho toàn bộ hệ thống điện hạ thế và các thiết bị đóng cắt như Aptomat (MCB/MCCB).

Kết luận

Chọn đúng loại thang máng cáp không chỉ là vấn đề thẩm mỹ mà còn ảnh hưởng trực tiếp đến sự an toàn, độ bền và hiệu suất của hệ thống điện. Bằng cách phân tích kỹ môi trường, loại cáp và tải trọng, bạn có thể tối ưu hóa chi phí đầu tư mà vẫn đảm bảo tiêu chuẩn kỹ thuật cao nhất.

Tại KTH Electric, chúng tôi không chỉ cung cấp các dịch vụ bảo trì hệ thống điện và bảo trì trạm biến áp chuyên nghiệp, mà còn tư vấn các giải pháp toàn diện về vật tư, bao gồm cả hệ thống thang máng cáp.

Nếu bạn cần tư vấn sâu hơn hoặc báo giá thi công, hãy liên hệ với chúng tôi để được các kỹ sư giàu kinh nghiệm hỗ trợ.
