Tóm tắt dự án:
Triển khai hệ thống Camera giám sát (CCTV) tại Bitexco Financial Tower – biểu tượng cao 262m của Sài Gòn – là một thách thức kỹ thuật mà KTH Electric đã chinh phục thành công. Chúng tôi áp dụng giải pháp truyền dẫn Cáp quang (Fiber Optic) trục đứng, tích hợp công nghệ Wireless Bridge 5.8GHz cho thang máy tốc độ 7m/s và hệ thống AI nhận diện, đảm bảo an ninh 24/7 cho tòa nhà hạng A này.
KTH Electric chinh phục thách thức thi công hệ thống an ninh tại biểu tượng Bitexco Financial Tower.

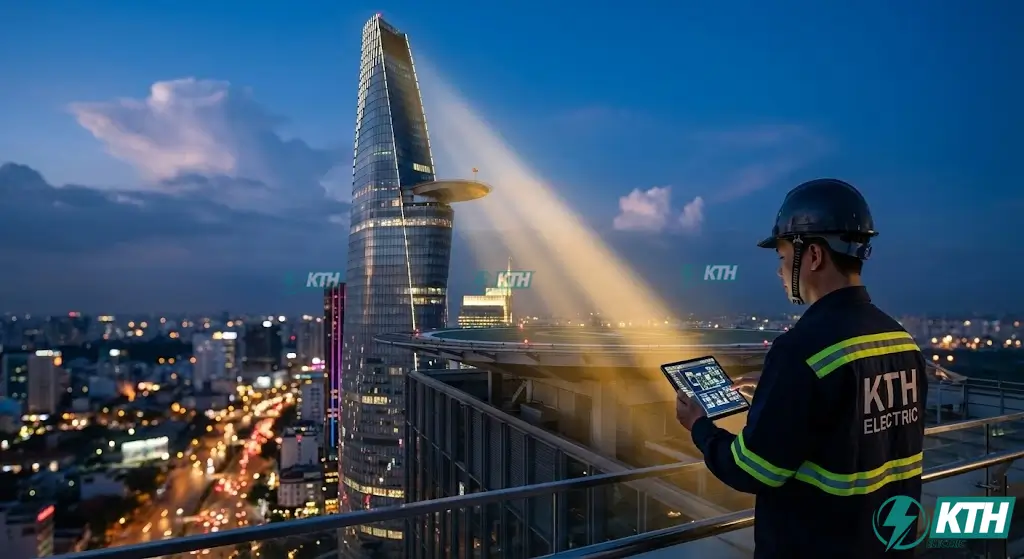

Toàn cảnh tòa nhà Bitexco – Biểu tượng thách thức kỹ thuật an ninh.
1. Bài Toán Kỹ Thuật Tại “Trái Tim” Tài Chính Sài Gòn
❝ Thách thức chính: Độ cao 262m gây suy hao tín hiệu, yêu cầu thẩm mỹ khắt khe chuẩn Hạng A+, và thang máy siêu tốc 7m/s phá hủy cáp thường.
Với tư cách là nhà thầu cơ điện chuyên nghiệp, khi tiếp nhận mặt bằng tại Bitexco Financial Tower, đội ngũ kỹ sư của KTH Electric đã xác định 3 thách thức cốt lõi mà các giải pháp thông thường không thể đáp ứng:
Độ Cao & Suy Hao
Với 68 tầng (chiều cao 262m), việc sử dụng cáp đồng trục hoặc cáp mạng CAT6 truyền thống là bất khả thi do suy hao tín hiệu nghiêm trọng khi vượt quá 100m.
Thẩm Mỹ Hạng A+
Mọi đường dây và thiết bị phải “tàng hình” hoặc hài hòa tuyệt đối với kiến trúc nội thất sang trọng. Việc đi nẹp nổi hay đục tường là điều cấm kỵ.
Thang Máy Siêu Tốc
Thang máy vận hành với tốc độ 7m/s. Các loại dây cáp tín hiệu thông thường sẽ chịu lực căng cơ học cực lớn, dẫn đến đứt gãy và nhiễu hình ảnh.
2. Giải Pháp Viễn Thông Chuyên Sâu Từ KTH Electric
❝ Giải pháp đột phá: Sử dụng Backbone cáp quang chống nhiễu, Wireless Bridge 5.8GHz cho thang máy và ma trận camera chuyên dụng tích hợp AI.
Với kinh nghiệm dày dặn trong lĩnh vực thi công điện nhẹ, KTH Electric không chỉ lắp đặt thiết bị, chúng tôi thiết kế lại toàn bộ kiến trúc truyền dẫn.

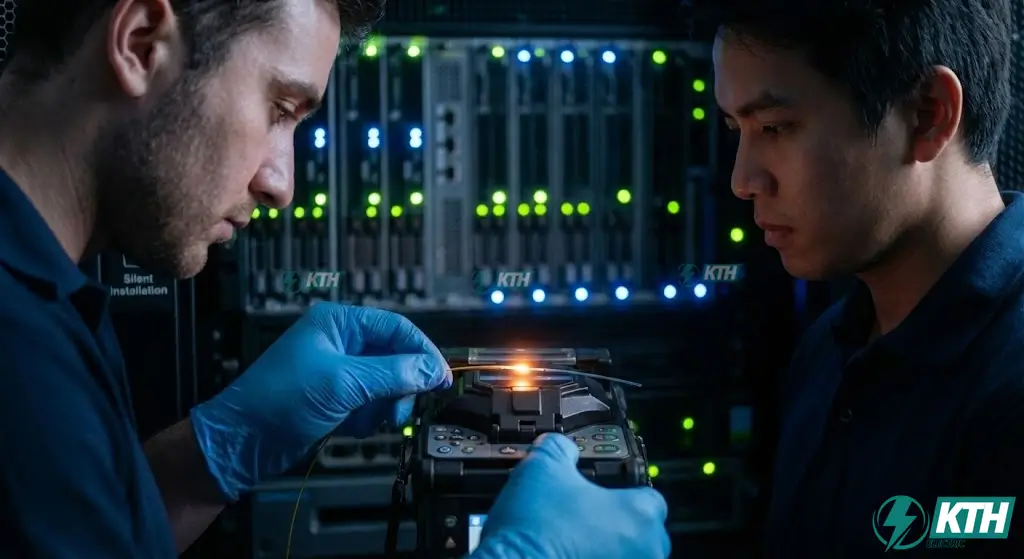

2.1. Hạ tầng truyền dẫn quang (Fiber Optic Backbone)
Thay thế hoàn toàn cáp đồng bằng trục cáp quang Single-mode chạy dọc theo trục kỹ thuật (Riser) của tòa nhà.
Hiệu quả kỹ thuật: Băng thông không giới hạn, loại bỏ hoàn toàn hiện tượng nhiễu điện từ (EMI) gây ra bởi hệ thống điện động lực công suất lớn của tòa nhà.
Cấu hình mạng: Sử dụng Core Switch Layer 3 tại phòng Server trung tâm và các Switch PoE Access tại các tầng kỹ thuật để phân phối tín hiệu.
2.2. Ma trận Camera chuyên dụng cho từng phân khu
KTH Electric tư vấn và triển khai các dòng thiết bị đặc thù cho từng vị trí. Bảng dưới đây mô tả chi tiết giải pháp:
Khu vực
Loại Camera
Công nghệ & Tính năng
Sảnh chính & TTTM
Camera Fisheye 360°
Ốp trần thẩm mỹ, quan sát toàn cảnh không góc chết, tích hợp Heatmap đếm người.
Hầm gửi xe (B1-B3)
Camera Bullet Low-light
Công nghệ StarLight cho phép nhìn màu trong đêm, hỗ trợ AI nhận diện biển số (ANPR).
Chuẩn IK10 chống đập phá, WDR 120dB cân bằng ánh sáng cực tốt tại các khu vực cửa kính.
Sân đỗ trực thăng
Speed Dome (PTZ)
Zoom quang 32x, vỏ hợp kim chống ăn mòn, hoạt động ổn định trong điều kiện gió bão.
2.3. Giải pháp “Wireless Bridge” cho thang máy tốc độ 7m/s
Đây là dấu ấn kỹ thuật của KTH Electric tại dự án này. Chúng tôi loại bỏ dây cáp tín hiệu vật lý trong hố thang, thay thế bằng Bộ thu phát không dây chuyên dụng.
Thiết bị phát sóng tần số 5.8GHz được lắp đặt đồng bộ trên nóc cabin và đỉnh hố thang.
Kết quả: Hình ảnh Full HD 1080p truyền về trung tâm mượt mà, không độ trễ, không nhiễu sọc ngay cả khi thang di chuyển với vận tốc tối đa.

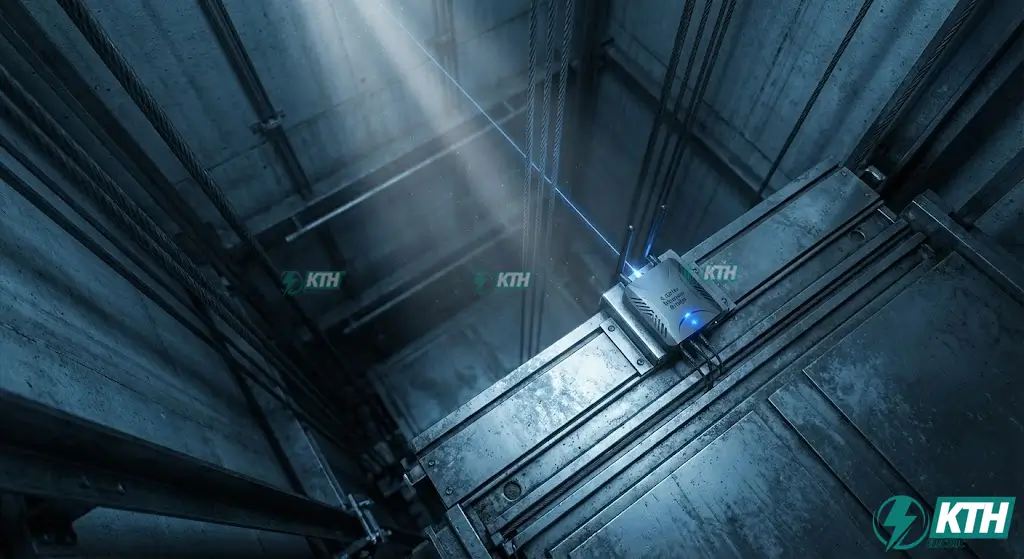

Hệ thống Wireless Bridge 5.8GHz thay thế cáp tín hiệu truyền thống, đảm bảo hình ảnh ổn định cho thang máy tốc độ 7m/s.
3. Quy Trình Thi Công “Silent Installation”
❝ Phương pháp thi công: Thực hiện vào ban đêm, sử dụng mô hình 3D khảo sát điểm mù, và cam kết không gây tiếng ồn/bụi bẩn (Silent Installation).
Để đảm bảo hoạt động của tòa nhà văn phòng và trung tâm thương mại không bị gián đoạn, KTH Electric áp dụng quy trình thi công nghiêm ngặt:
Quy trình thi công “Silent Installation” vào ban đêm, đảm bảo không gián đoạn hoạt động của khách thuê văn phòng.
01. Khảo sát 3D Sử dụng bản vẽ hoàn công (As-built) để dựng mô hình góc quan sát (FOV), loại bỏ điểm mù trước khi lắp đặt.
02. Thi công đêm Việc kéo cáp trục chính được thực hiện vào ban đêm để tránh ảnh hưởng đến khách thuê.
03. Bảo vệ nội thất Sử dụng thang nâng chuyên dụng và thảm lót sàn, cam kết không gây bụi bẩn hay trầy xước nội thất cao cấp.
04. Tích hợp hệ thống Kết nối Camera vào phòng CMS, tích hợp với hệ thống báo cháy (Fire Alarm) để tự động kích hoạt hình ảnh khu vực có sự cố.
4. Hiệu Quả Nghiệm Thu
Hệ thống do KTH Electric bàn giao đã mang lại hiệu quả quản lý vượt trội:
✓ Giám sát tập trung: Quản lý 100% các khu vực công cộng trên một hệ thống Videowall duy nhất.
✓ Truy xuất tức thời: Hệ thống lưu trữ RAID 5 cho phép xem lại dữ liệu (Playback) trong vài giây với độ an toàn dữ liệu cao nhất.
💡 Góc Nhìn Chuyên Gia
“Tại các dự án cao tầng như Bitexco, sai lầm lớn nhất của các đơn vị thi công là sử dụng cáp mạng giá rẻ, dẫn đến tình trạng oxy hóa lõi đồng và mất tín hiệu chỉ sau 1-2 năm. Tại KTH Electric, tôi luôn yêu cầu sử dụng Cáp mạng lõi đồng nguyên chất (Pure Copper) chuẩn LSZH (Low Smoke Zero Halogen). Đây là loại cáp có vỏ chống cháy, không sinh khí độc khi gặp hỏa hoạn, đảm bảo tiêu chuẩn an toàn sinh mạng cao nhất cho cư dân tòa nhà.”
Chuyên gia Đỗ Tấn Tuấn: “Cáp chuẩn LSZH là yếu tố sống còn cho độ bền hệ thống và an toàn cháy nổ tại các tòa nhà chọc trời.”
— Đỗ Tấn Tuấn – Chuyên gia Kỹ thuật tại KTH Electric
