TẠI SAO CẦN THI CÔNG HỆ THỐNG CHỐNG SÉT NGAY HÔM NAY?
TRẢ LỜI NHANH
“Việt Nam nằm trong tâm giông châu Á với cường độ lên tới 2 triệu cú sét/năm. Việc thi công hệ thống chống sét chuẩn TCVN 9385:2012 là bắt buộc để bảo vệ tính mạng con người và tài sản (thiết bị điện tử, kết cấu nhà) trước nguy cơ cháy nổ do sét đánh thẳng hoặc sét lan truyền.”
Bạn có biết? Việt Nam nằm trong tâm giông châu Á, một trong ba tâm giông có hoạt động sấm sét mạnh nhất thế giới. Với cường độ giông sét lên tới 2 triệu cú sét mỗi năm, rủi ro đối với các công trình xây dựng, đặc biệt là nhà ở dân dụng và nhà xưởng là cực kỳ lớn.
Trong suốt 20 năm làm nghề kỹ thuật điện cơ (M&E), tôi đã chứng kiến không ít trường hợp đau lòng: từ việc cháy hỏng toàn bộ hệ thống điện tử đắt tiền trong nhà, hư hại cấu trúc mái, cho đến những tai nạn thương tâm ảnh hưởng đến tính mạng con người. Tất cả chỉ vì một lý do: Chủ quan không lắp đặt hệ thống chống sét hoặc lắp đặt sai kỹ thuật.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi
Nhiều gia chủ lầm tưởng rằng “nhà thấp thì không bị sét đánh” hoặc “chỉ cần cắm cây sắt lên mái là xong”. Đây là những quan niệm sai lầm chết người. Một hệ thống chống sét đạt chuẩn TCVN 9385:2012 không chỉ là “lá chắn thép” bảo vệ ngôi nhà của bạn trước thiên nhiên khắc nghiệt mà còn là sự an tâm tuyệt đối cho gia đình mỗi khi mùa mưa bão về.
Tại KTH Electric, chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp giải pháp an toàn trọn đời. Hãy cùng tôi đi sâu vào tìm hiểu quy trình thi công lắp đặt chống sét chuẩn kỹ thuật để hiểu rõ đồng tiền bạn bỏ ra xứng đáng như thế nào.
HỆ THỐNG CHỐNG SÉT LÀ GÌ? CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG
Dựa trên nguyên tắc định nghĩa thực thể, chúng ta cần làm rõ bản chất kỹ thuật của hệ thống này trước khi đi vào chi tiết thi công.
Khái Niệm Hệ Thống Chống Sét (LPS)
“Hệ thống chống sét (LPS) là tập hợp các thiết bị hoạt động như một ‘vật tế thần’ chủ động, thu hút sét đánh vào điểm định trước và dẫn dòng năng lượng an toàn xuống đất, ngăn chặn sự phá hủy nhiệt và cơ học đối với công trình.”
Về mặt bản chất vật lý, hệ thống chống sét (Lightning Protection System – LPS) không phải là thiết bị để “đuổi” sét đi. Ngược lại, nó hoạt động như một “vật tế thần” chủ động. Hệ thống này được thiết kế để thu hút sét đánh vào một điểm định trước, sau đó chuyển nguồn năng lượng khổng lồ đó (có thể lên tới hàng trăm kA) đi qua các dây dẫn an toàn và tiêu tán nhanh chóng vào lòng đất.
Nếu không có hệ thống này, dòng sét sẽ tìm đường đi qua các vật dẫn khác như kết cấu sắt thép trong bê tông, đường dây điện, đường ống nước, hoặc thậm chí là cơ thể người để xuống đất, gây ra phá hủy nhiệt và cơ học tàn khốc.
3 Thành Phần Cấu Tạo Chính Của Hệ Thống Chống Sét
1. Bộ phận thu sét (Air Termination)

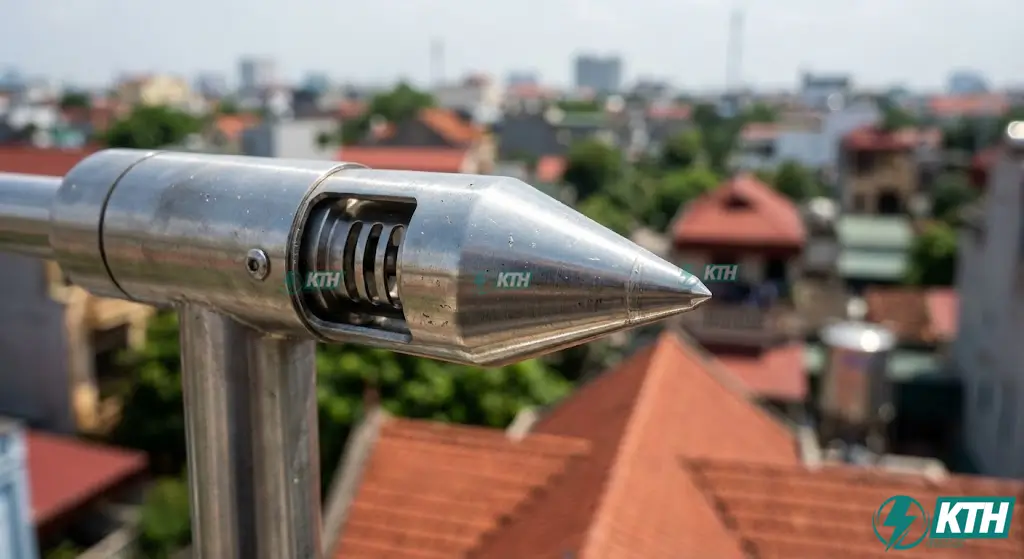

Đây là phần đỉnh của “tảng băng chìm”, thường thấy là các Kim thu sét. Ngày nay, dòng Kim thu sét tia tiên đạo (ESE) như Liva hay Stormaster được ưa chuộng nhờ khả năng chủ động đón dòng sét từ xa, mở rộng vùng bảo vệ >100m.
2. Bộ phận dây xuống (Down Conductor)
Đóng vai trò như “mạch máu” dẫn dòng điện cực lớn từ kim xuống đất. Vật liệu tiêu chuẩn là Cáp đồng trần hoặc cáp bọc chống nhiễu tiết diện lớn (M50, M70, M95). Yêu cầu kỹ thuật: Dây phải đi thẳng nhất có thể để tránh phóng điện tạt ngang.
3. Hệ thống tiếp địa (Earthing System)
Bao gồm cọc tiếp địa đóng sâu xuống đất ẩm, liên kết bằng dây đồng qua Mối hàn hóa nhiệt (Exoweld) tạo thành bãi tiếp địa có điện trở suất thấp (R < 10 Ohm). Đây là phần quan trọng nhất.
Lời khuyên từ chuyên gia KTH Electric: Một cột thu lôi chống sét đắt tiền sẽ trở nên vô nghĩa nếu bãi tiếp địa không đạt chuẩn. Sét thu vào được nhưng không thoát nhanh xuống đất sẽ gây nổ ngược trở lại công trình. Do đó, đầu tư vào tiếp địa là đầu tư vào sự an toàn cốt lõi.
PHÂN LOẠI HỆ THỐNG CHỐNG SÉT: TRỰC TIẾP VÀ LAN TRUYỀN
Để trả lời cho câu hỏi phân nhóm, chúng ta cần phân biệt rõ hai loại hình chống sét dựa trên mục đích bảo vệ. Nhiều khách hàng của KTH Electric thường nhầm lẫn rằng chỉ cần lắp kim trên mái là xong, nhưng thực tế đó chỉ là một nửa vấn đề.
1. Hệ Thống Chống Sét Trực Tiếp
(Bảo Vệ Vỏ Công Trình)
- ✔ Cơ chế: Sử dụng kim thu sét để hứng các tia sét đánh thẳng từ trên trời xuống.
- ✔ Mục đích: Bảo vệ tường, mái, kết cấu xây dựng khỏi bị nứt vỡ, cháy nổ.
- ✔ Đối tượng: Nhà cao tầng, nhà máy, nhà xưởng, kho xăng dầu.
2. Hệ Thống Chống Sét Lan Truyền
(Bảo Vệ Thiết Bị Điện Tử)
- ✔ Hậu quả: Xung điện lan truyền đốt cháy Mainboard, Smart TV, Camera giám sát, Server…

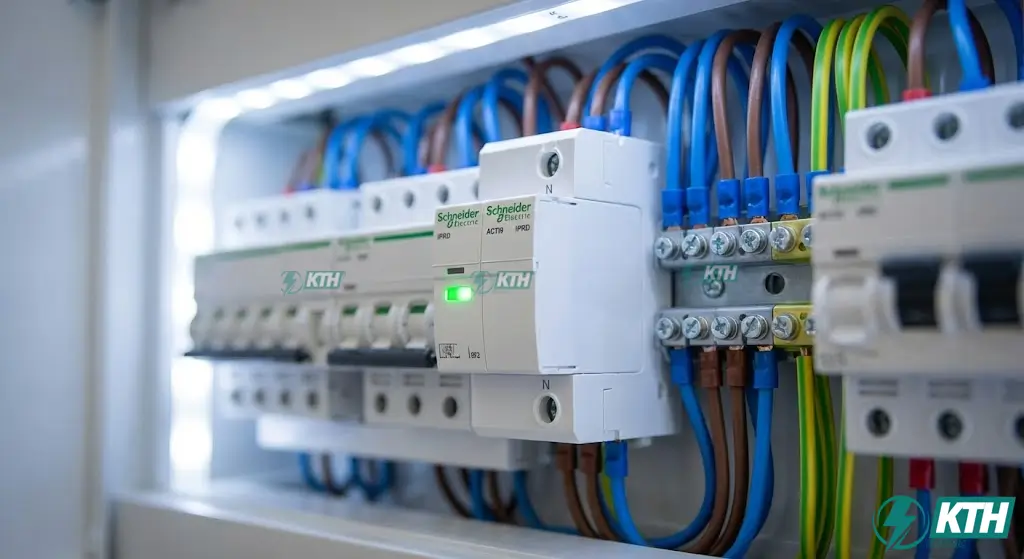

- ✔ Giải pháp: Lắp đặt các thiết bị cắt lọc sét (SPD) tại tủ điện.
- ✔ Cơ chế: “Ngắt” xung điện áp cao đột ngột và dẫn xuống đất qua van đẳng thế.
QUY TRÌNH THI CÔNG CHỐNG SÉT 5 BƯỚC CHUẨN TCVN 9385:2012
“Quy trình chuẩn bao gồm 5 bước: (1) Khảo sát địa chất & tính toán vùng bảo vệ, (2) Thi công bãi tiếp địa, (3) Hàn hóa nhiệt Exoweld thay thế kẹp cơ khí, (4) Lắp đặt trụ đỡ kim & đi dây, (5) Đo kiểm tra điện trở tiếp địa (Yêu cầu R < 10 Ohm).”
Dưới đây là quy trình 5 bước thi công chuẩn mực mà KTH Electric áp dụng cho mọi công trình, từ nhà phố đến nhà xưởng, tuân thủ nghiêm ngặt theo dạng câu hỏi quy trình.
Bước 1: Khảo Sát Địa Chất & Tính Toán Vùng Bảo Vệ
Trước khi khoan hay đóng cọc, việc đầu tiên là phải “hiểu đất”.
- Kỹ sư sử dụng máy đo chuyên dụng để kiểm tra điện trở suất của đất. Đất đồi núi, đất cát điện trở cao sẽ cần nhiều cọc hơn đất sét, đất ruộng.
- Tính toán bán kính bảo vệ (Rp). Dựa trên TCVN, chọn loại kim có Rp phù hợp. Ví dụ: Nhà phố 100m2 dùng kim Liva LAP-CX040 (Rp 61m).
Bước 2: Thi Công Bãi Tiếp Địa – Đóng Cọc & Xử Lý Đất
Đây là công đoạn tốn nhiều công sức nhất.
- Đào rãnh: Sâu từ 50cm – 80cm tùy địa hình.
- Đóng cọc: Cọc thép mạ đồng (D16, dài 2.4m) đóng sâu xuống đất. Khoảng cách giữa các cọc = 2 lần chiều dài cọc để tránh nhiễu giao thoa.
- Sử dụng Hóa chất GEM: (Rare Attribute) Ở vùng đất khô, đổ thêm hóa chất GEM bao quanh cọc để giữ ẩm và giảm điện trở đất vĩnh viễn.

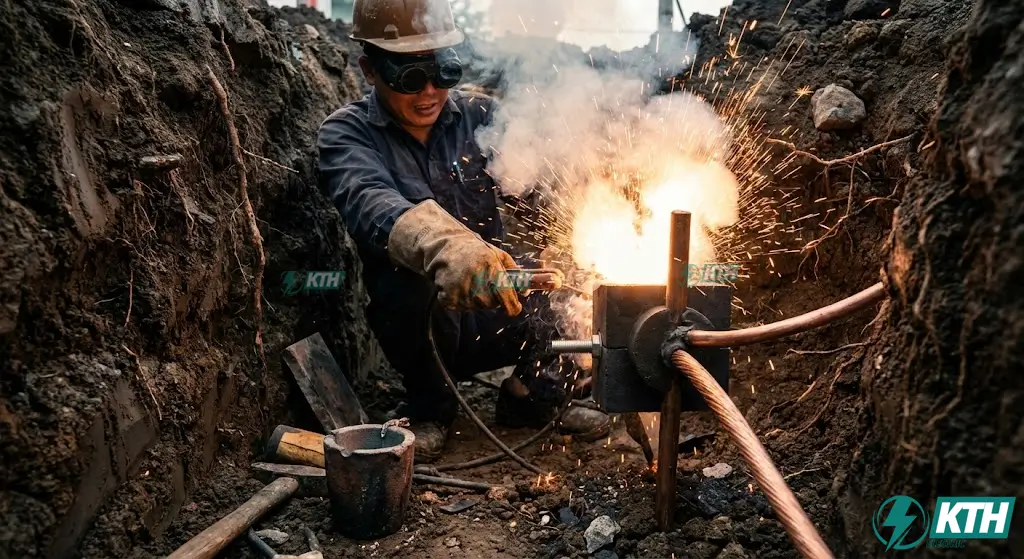

Bước 3: Hàn Hóa Nhiệt Exoweld (Thay Thế Kẹp Cơ Khí)
Đây là bước kỹ thuật then chốt phân biệt đội thợ nghiệp dư và đơn vị chuyên nghiệp.
- Vấn đề kẹp cơ khí: Dùng kẹp đồng hoặc ốc siết cáp sẽ bị oxy hóa sau 2-3 năm, làm tăng điện trở tiếp xúc, khiến hệ thống vô hiệu hóa.
- Giải pháp Hàn hóa nhiệt: Tạo phản ứng nhiệt nhôm 3000 độ C, làm nóng chảy dây đồng và cọc thành một khối kim loại đồng nhất.
- Ưu điểm: Dẫn điện tuyệt đối, không oxy hóa, chịu lực va đập mạnh.
Bước 4: Lắp Đặt Trụ Đỡ Kim & Đi Dây Dẫn Sét
- Trụ đỡ kim: Inox/thép mạ kẽm 3-5m, gia cố dây neo chịu bão cấp 12. Kim lắp đỉnh cao nhất.
- Đi dây: Dây đồng trần (M50, M70) luồn ống PVC/gen chống cháy.
- Nguyên tắc: “Đường thẳng nhất”. Tuyệt đối hạn chế góc gấp khúc nhọn (< 90 độ) để tránh lực bật cơ học khi sét đánh.

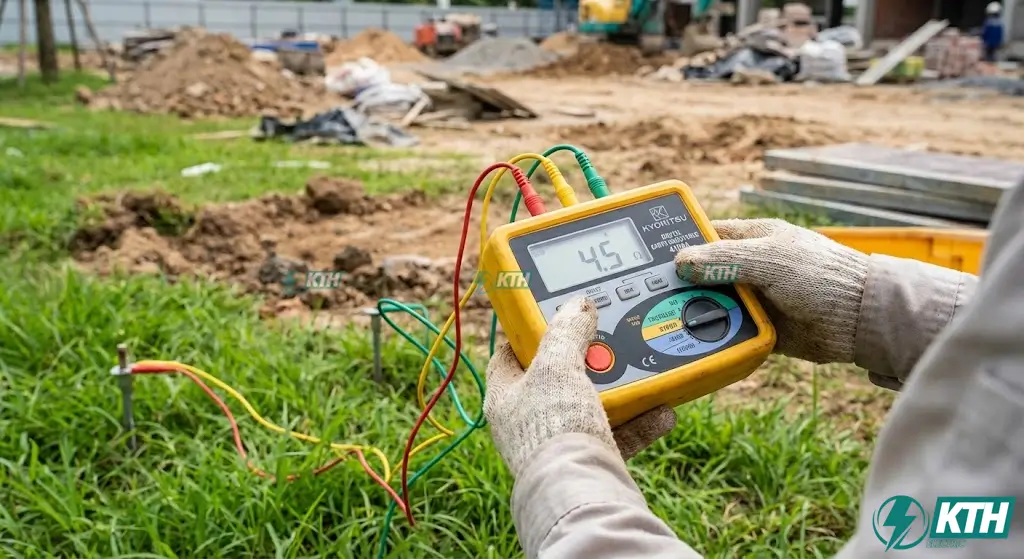

Bước 5: Đo Kiểm Tra Điện Trở Tiếp Địa & Nghiệm Thu
Thời điểm của sự thật.
- Sử dụng máy đo chuyên dụng (Kyoritsu).
- Tiêu chuẩn: Điện trở phải nhỏ hơn 10 Ohm (Ω) theo Tiêu chuẩn TCVN 9385:2012.
- Nếu R > 10 Ohm: Phải đóng thêm cọc hoặc dùng hóa chất GEM.
SO SÁNH KIM THU SÉT CỔ ĐIỂN VÀ KIM TIA TIÊN ĐẠO (ESE)
“Tại sao không dùng cây kim sắt 50 ngàn đồng cho rẻ?”. Hãy so sánh:
| Tiêu chí | Kim Cổ Điển (Franklin) | Kim Tia Tiên Đạo (ESE) |
|---|---|---|
| Vùng bảo vệ | Thụ động, rất hẹp (hình nón nhỏ). | Chủ động “vươn” đón sét. Bán kính rộng (>100m). |
| Thẩm mỹ | Dây chằng chịt trên mái (lồng Faraday). | 1 trụ duy nhất, gọn gàng, hiện đại. |
| Lời khuyên | Dùng cho nhà kho nhỏ, chuồng trại. | Bắt buộc cho nhà phố, biệt thự, nhà xưởng. |
BÁO GIÁ THI CÔNG CHỐNG SÉT TRỌN GÓI 2026 (THAM KHẢO)
TIÊU CHUẨN ĐIỆN TRỞ TIẾP ĐỊA VÀ AN TOÀN KỸ THUẬT
“Theo TCVN 9385:2012, điện trở tiếp đất chống sét trực tiếp bắt buộc phải ≤ 10 Ohm. Đối với chống sét lan truyền cho thiết bị điện tử, yêu cầu là ≤ 4 Ohm. Nếu không đạt, hệ thống sẽ gây nguy hiểm ngược (Back-flashover).”
Điện Trở Bãi Tiếp Địa Bao Nhiêu Là Đạt Chuẩn?
Trả lời: CÓ. Theo TCVN 9385:2012, điện trở tiếp đất chống sét trực tiếp phải R ≤ 10 Ω. Nếu điện trở cao hơn con số này, khi sét đánh, dòng điện sẽ không kịp tản xuống đất mà dội ngược trở lại (Back-flashover), gây nổ tung hệ thống tiếp địa và phá hủy công trình.
Giải Pháp Khi Đất Đồi, Đất Cát Có Điện Trở Cao?
Trong trường hợp đóng cọc thông thường không đạt chuẩn (do đất dẫn điện kém), KTH Electric sẽ áp dụng các biện pháp chuyên sâu (Rare Attributes):
- Khoan giếng tiếp địa: Khoan sâu 10m – 20m để chạm mạch nước ngầm.
- Sử dụng hóa chất GEM: Đổ hóa chất giảm điện trở bao quanh cọc để cải thiện độ dẫn điện của đất vĩnh viễn.
- Tăng số lượng cọc: Mở rộng bãi tiếp địa hình tia hoặc hình lưới.
TỔNG KẾT & CÂU HỎI THƯỜNG GẶP (FAQ)
Đừng đợi đến khi “mất bò mới lo làm chuồng”. Một hệ thống chống sét chuẩn mực là khoản bảo hiểm rẻ nhất cho tính mạng và tài sản của cả gia đình bạn trong suốt 50 năm. Tại KTH Electric, chúng tôi cam kết thi công đúng kỹ thuật, hàn hóa nhiệt 100%, đo điện trở đạt chuẩn mới thu tiền.
Hành động ngay: Gọi khảo sát miễn phí
Hotline Kỹ Thuật (24/7): 0968.27.11.99
251 Phạm Văn Chiêu, Phường An Hội Tây, TP Hồ Chí Minh.
1. Nhà 2 tầng ở khu dân cư đông đúc có cần làm chống sét không?
2. Hệ thống chống sét có tuổi thọ bao lâu?
3. Tôi có thể tự mua vật tư về lắp để tiết kiệm chi phí không?
4. Sự khác nhau giữa chống sét trực tiếp và chống sét lan truyền là gì?
Bài viết được thực hiện bởi đội ngũ kỹ sư 20 năm kinh nghiệm của KTH Electric. Mọi sao chép vui lòng ghi rõ nguồn.
