Trong vận hành nhà máy sản xuất, tòa nhà cao tầng hay trung tâm dữ liệu (Data Center), sự cố mất điện lưới đột ngột không chỉ gây gián đoạn hoạt động mà còn tiềm ẩn nguy cơ hỏng hóc thiết bị đắt tiền. Khi đó, hệ thống ATS (Automatic Transfer Switch) đóng vai trò như “trái tim” điều phối, đảm bảo nguồn điện được chuyển đổi từ Lưới điện quốc gia sang Máy phát điện dự phòng (và ngược lại) một cách tự động, an toàn và liên tục.

📞

Hotline tư vấn 0968.27.11.99

Ms. Thanh Tâm

Chuyên Viên tư vấn & báo giá

⚡ Phản hồi trong 5 phút

Chat ngay qua Zalo Official

Tuy nhiên, sau thời gian dài vận hành, các hệ thống ATS thường gặp các vấn đề như: không tự động chuyển nguồn, tiếp điểm bị move gây nóng chảy, hoặc bộ điều khiển lỗi thời không giám sát được từ xa.

Với hơn 20 năm kinh nghiệm thực chiến, KTH Electric tự hào cung cấp giải pháp trọn gói từ thiết kế tủ ATS, thi công lắp đặt mới đến dịch vụ sửa chữa, nâng cấp và bảo trì chuyên sâu. Chúng tôi cam kết hệ thống của bạn sẽ vận hành ổn định, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện quốc tế.

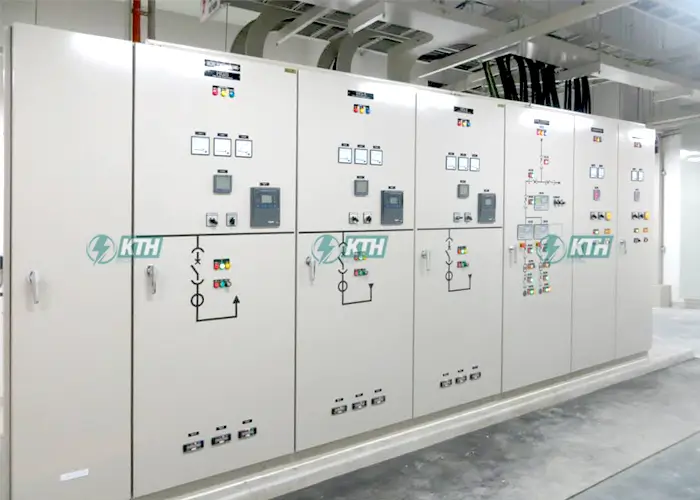

TỔNG QUAN VỀ HỆ THỐNG ATS TRONG MẠNG HẠ THẾ

ATS (Automatic Transfer Switch) là thiết bị chuyển nguồn tự động, có nhiệm vụ giám sát các thông số điện áp (Voltage), tần số (Frequency), pha (Phase) của nguồn chính (Main Utility). Khi nguồn chính gặp sự cố (Mất pha, sụt áp, mất điện), ATS sẽ gửi tín hiệu khởi động máy phát và chuyển tải sang nguồn dự phòng.

Phân Loại ATS Theo Thiết Bị Đóng Cắt (Switching Device)

Việc lựa chọn loại ATS phù hợp phụ thuộc vào công suất tải và yêu cầu kỹ thuật của từng dự án. Dưới đây là so sánh chi tiết:

Cấu Trúc Hệ Thống Điều Khiển

Một tủ ATS hoàn chỉnh không thể thiếu “bộ não” thông minh:

• Bộ điều khiển ATS chuyên dụng (ATS Controller): Các thương hiệu như SmartGen, DeepSea, Osung, Schneider. Giúp giám sát điện áp, tần số, cài đặt thời gian trễ (Timers) và điều khiển đề máy phát.
• Mạch Logic Relay (Kiểu cũ): Sử dụng Relay trung gian và Timer analog. Loại này hiện nay ít dùng do khó chẩn đoán lỗi và đấu nối phức tạp.
• PLC (Programmable Logic Controller): Dùng cho các hệ thống phức tạp cần tích hợp vào SCADA/BMS để điều khiển theo kịch bản riêng.

QUY TRÌNH THIẾT KẾ & THI CÔNG TỦ ATS CHUẨN IEC CỦA KTH ELECTRIC

Khác với các đơn vị lắp ráp thủ công, KTH Electric áp dụng quy trình tư vấn thi công cơ điện tiêu chuẩn để đảm bảo hệ thống vận hành ổn định ít nhất 15-20 năm.

Bước 1: Khảo sát & Tư vấn Giải pháp (Miễn phí)

Kỹ sư của chúng tôi sẽ đến hiện trường đo đạc tải thực tế, kiểm tra công suất máy phát điện hiện hữu. Chúng tôi tính toán dòng khởi động (Inrush current) của các tải động cơ để chọn thiết bị đóng cắt không bị nhảy sai.

Bước 2: Thiết kế Bản vẽ & Shopdrawing

Sử dụng phần mềm chuyên dụng (Eplan/AutoCAD Electrical) để thiết kế:

• Sơ đồ nguyên lý (Single Line Diagram).
• Sơ đồ đấu nối động lực và điều khiển.
• Bố trí thiết bị 3D (Layout) để tối ưu không gian và tản nhiệt.

Bước 3: Lắp ráp & Gia công Thanh cái (Busbar)

Đây là khâu quan trọng nhất ảnh hưởng đến độ bền. KTH Electric sử dụng:

• Thanh cái đồng (Busbar) nhập khẩu, độ tinh khiết 99.9%.
• Gia công chấn, đột bằng máy CNC chính xác.
• Mạ Thiếc hoặc Niken tại các điểm tiếp xúc để chống oxy hóa.
• Bọc ống co nhiệt phân màu (Đỏ-Vàng-Xanh) đảm bảo an toàn cách điện.

Bước 4: Thí nghiệm & Commissioning (FAT/SAT)

Trước khi đóng điện, tủ ATS phải vượt qua các bài test khắc nghiệt:

• Đo điện trở cách điện (Megger test).
• Kiểm tra mạch khóa liên động (Interlock) điện và cơ khí (Đảm bảo 100% không bao giờ đóng 2 nguồn cùng lúc).
• Giả lập sự cố mất pha, mất điện để kiểm tra tính năng tự động đề máy phát.

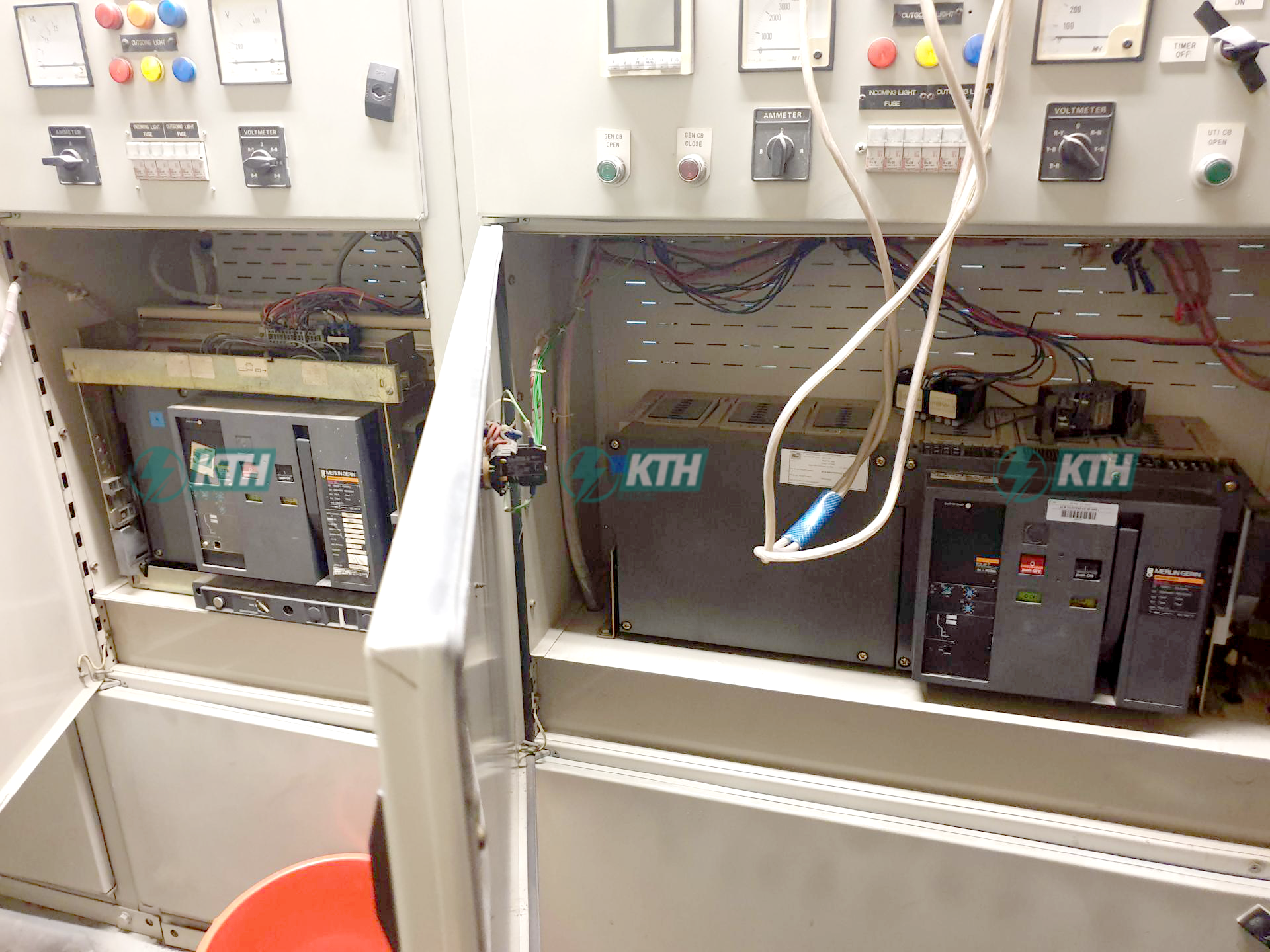

DỊCH VỤ SỬA CHỮA TỦ ATS – KHẮC PHỤC SỰ CỐ 24/7

⚠️ CẢNH BÁO KHẨN CẤP:
Nếu bạn nghe thấy tiếng kêu “è è” lớn từ tủ điện, ngửi thấy mùi khét ozone, hoặc máy phát nổ nhưng điện không vào nhà -> Hãy gọi ngay hotline kỹ thuật 0968.27.11.99 để được ứng cứu. Tuyệt đối không tự ý thao tác nếu không có chuyên môn.

Dưới đây là các “bệnh” thường gặp của tủ ATS mà KTH Electric xử lý triệt để hàng ngày:

Xem thêm: Dịch vụ sửa chữa tủ điện công nghiệp chuyên sâu

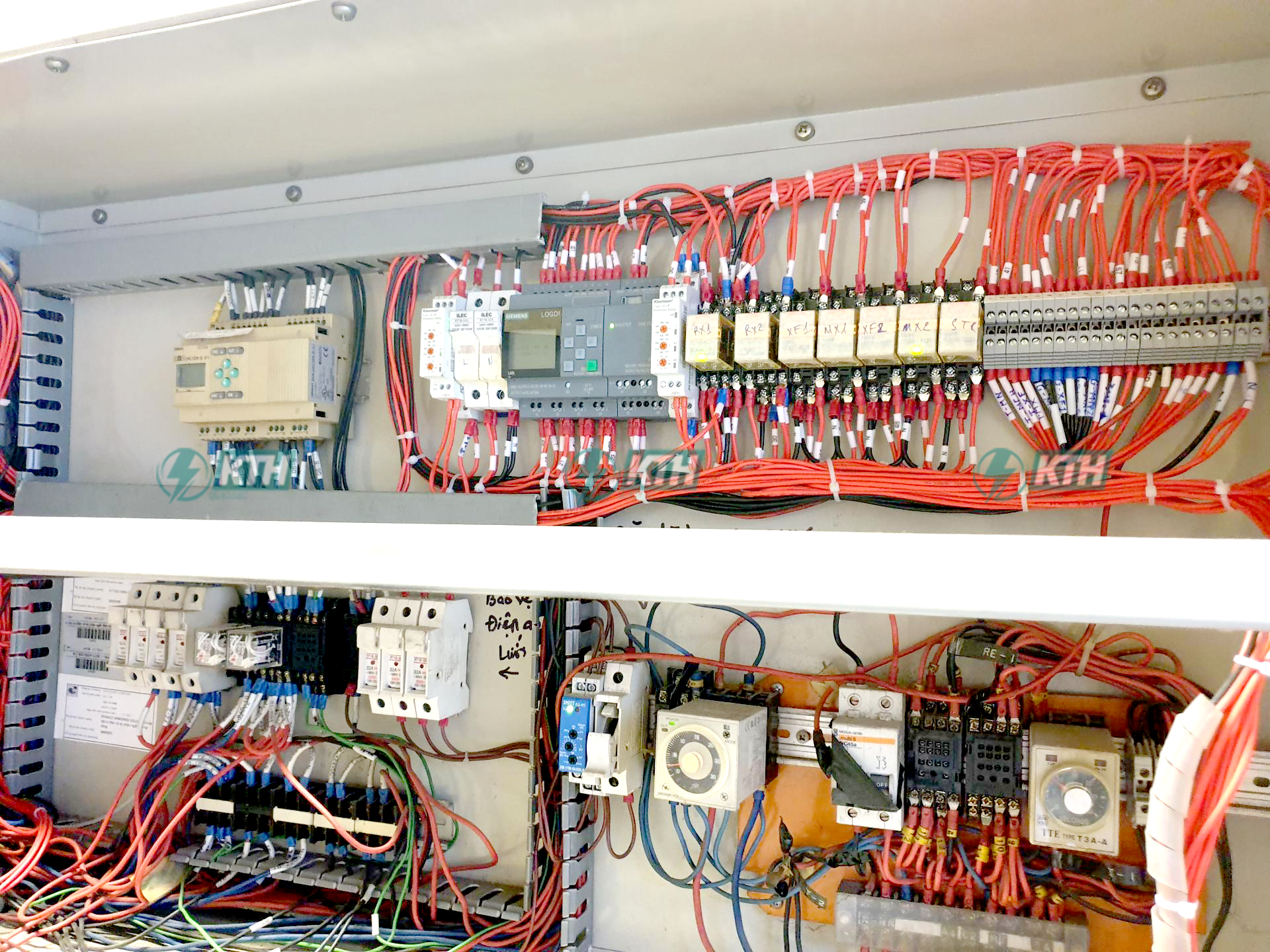

NÂNG CẤP & CẢI TẠO: HIỆN ĐẠI HÓA HỆ THỐNG CŨ

Rất nhiều nhà máy tại Việt Nam vẫn đang sử dụng hệ thống ATS thế hệ cũ (lắp đặt từ 10-15 năm trước) sử dụng hàng chục Relay trung gian và Timer cơ khí. Hệ thống này rất khó sửa chữa khi hỏng hóc và không có khả năng giám sát.

Giải pháp nâng cấp của KTH Electric:

• ✔Chuyển đổi sang Bộ điều khiển Kỹ thuật số (Digital Controller): Thay thế toàn bộ mạch Relay rườm rà bằng 01 bộ Controller nhỏ gọn (DeepSea, SmartGen). Hiển thị trực quan Điện áp, Dòng điện, Tần số, Số lần chuyển mạch trên màn hình LCD.
• ✔Tích hợp IoT & Giám sát từ xa (SCADA/BMS): Trang bị thêm Module truyền thông RS485/Modbus. Cho phép kỹ sư trưởng giám sát trạng thái nguồn điện, nhận cảnh báo sự cố qua Smartphone/PC mà không cần xuống phòng điện.
• ✔Bổ sung thiết bị bảo vệ cao cấp: Lắp thêm chống sét lan truyền (SPD) để bảo vệ mạch điều khiển điện tử nhạy cảm và Relay bảo vệ mất pha/thấp áp đa năng.
•

TẠI SAO CẦN BẢO TRÌ TỦ ATS ĐỊNH KỲ?

Hệ thống ATS thường “nằm im” và chỉ hoạt động khi mất điện. Chính vì ít hoạt động nên các cơ cấu cơ khí (lò xo, khớp chuyển động) rất dễ bị kẹt, rỉ sét hoặc khô dầu mỡ. Nếu không bảo trì tủ điện hạ thế định kỳ, khi sự cố xảy ra, ATS sẽ không hoạt động, dẫn đến hậu quả nghiêm trọng.

Quy trình bảo trì tiêu chuẩn của KTH Electric bao gồm:

• Vệ sinh công nghiệp, hút bụi buồng tủ.
• Siết lại toàn bộ ốc vít, đầu cốt (dùng cờ lê lực) để tránh move nhiệt.
• Tra mỡ dẫn điện chuyên dụng vào các tiếp điểm.
• Test chức năng chuyển mạch (Test không tải và có tải).
• Đo điện trở tiếp xúc và điện trở cách điện.

❓ CÂU HỎI THƯỜNG GẶP (FAQ)

TẠI SAO CHỌN KTH ELECTRIC LÀM ĐỐI TÁC?

Giữa hàng trăm đơn vị cơ điện trên thị trường, KTH Electric khẳng định vị thế nhờ:

• ✅ Năng lực chuyên sâu: 20 năm kinh nghiệm xử lý các hệ thống điện công nghiệp phức tạp.
• ✅ Trang thiết bị hiện đại: Sở hữu máy đo điện trở tiếp xúc, Camera nhiệt, Máy phân tích chất lượng điện năng Fluke/Hioki.
• ✅ Linh kiện chính hãng: Đối tác chiến lược của Schneider, ABB, LS, Socomec. Nói KHÔNG với hàng giả, hàng kém chất lượng.
• ✅ Hỗ trợ 24/7: Đội ngũ kỹ thuật luôn sẵn sàng lên đường ứng cứu sự cố bất kể ngày đêm.

LIÊN HỆ TƯ VẤN & BÁO GIÁ NGAY

Đừng để hệ thống ATS hỏng hóc làm gián đoạn hoạt động kinh doanh của bạn.
