7 Bước Thi Công Tiếp Địa Đúng Kỹ Thuật – Hướng Dẫn Chi Tiết 2025

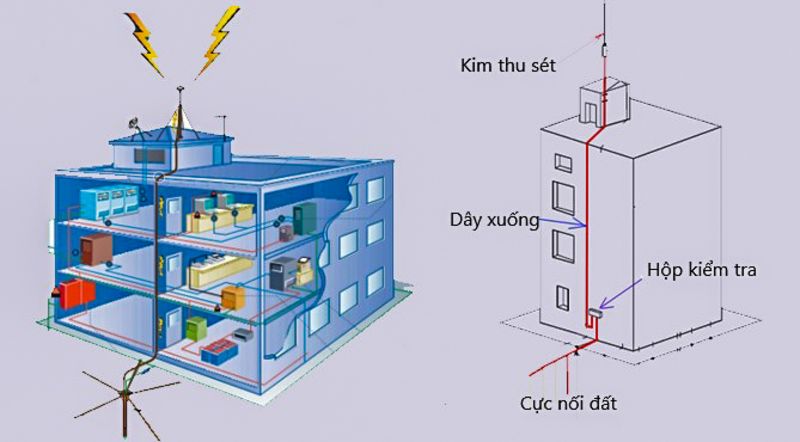

Thi công tiếp địa là hạng mục sống còn trong bất kỳ công trình xây dựng nào, từ nhà ở dân dụng đến các nhà máy công nghiệp phức tạp. Một hệ thống tiếp địa đúng kỹ thuật không chỉ là yêu cầu bắt buộc trong tiêu chuẩn an toàn điện mà còn là “tấm lá chắn” bảo vệ con người khỏi nguy cơ điện giật và bảo vệ thiết bị điện tử giá trị hàng tỷ đồng khỏi hư hỏng do sét đánh.

Bài viết này, từ góc nhìn của chuyên gia, sẽ bóc tách chi tiết 7 bước thi công tiếp địa chuyên nghiệp, tuân thủ TCVN 9385:2012 và TCVN 9358:2012, đảm bảo an toàn tuyệt đối.

Lưu ý quan trọng từ chuyên gia: Thi công hệ thống tiếp địa liên quan trực tiếp đến an toàn tính mạng và tài sản. Nội dung bài viết này tổng hợp từ các nguồn chuyên môn nhưng chỉ mang tính tham khảo. Để đảm bảo an toàn tuyệt đối, bạn bắt buộc phải thuê một nhà thầu cơ điện có chứng chỉ hành nghề và tuân thủ đầy đủ quy định pháp luật về an toàn điện.

Bước 1: Khảo Sát Mặt Bằng và Đo Điện Trở Suất Đất

Khảo sát mặt bằng và đo điện trở suất đất là bước chiến lược, giúp xác định vị trí thi công tối ưu, phương án thi công (đóng cọc hay khoan giếng) và tránh các công trình ngầm, đảm bảo khoảng cách an toàn.

Khảo sát là bước chiến lược, quyết định hiệu quả và chi phí của toàn bộ hệ thống. Bước này giúp xác định vị trí thi công tối ưu và tránh làm hư hại các công trình ngầm hiện có.

Quy Trình Khảo Sát Chi Tiết

Quy trình khảo sát chi tiết bao gồm 4 bước: kiểm tra công trình ngầm, đo điện trở suất đất bằng máy chuyên dụng, xác định phương án thi công dựa trên kết quả đo, và đảm bảo khoảng cách an toàn (tối thiểu 1m từ móng nhà).

1. Kiểm tra công trình ngầm: Xác định vị trí các hệ thống cáp điện ngầm, đường ống nước, gas và các kết cấu bê tông. Việc đào trúng các công trình này có thể gây nguy hiểm nghiêm trọng.
2. Đo điện trở suất đất: Sử dụng máy đo điện trở đất chuyên dụng để xác định điện trở suất của đất (đơn vị Ωm). Thông số này ảnh hưởng trực tiếp đến số lượng cọc cần thiết và phương pháp thi công (đóng cọc hay khoan giếng). Đất thổ cư thường có điện trở suất 90-150 Ωm, trong khi đất đá hoặc cát khô có thể cao hơn nhiều.
3. Xác định phương án thi công: Dựa vào kết quả đo và mặt bằng, chọn giữa đóng cọc truyền thống (cho diện tích rộng, đất tốt) hoặc khoan giếng (cho khu vực hẹp, điện trở suất cao).
4. Khoảng cách an toàn: Vị trí hệ thống tiếp địa cần cách móng nhà tối thiểu 1m và cách hệ thống tiếp địa chống sét khác tối thiểu 6m.

Bước 2: Đào Rãnh Tiếp Địa Theo Tiêu Chuẩn

Rãnh tiếp địa cần được đào với độ sâu chuẩn từ 600-800mm và rộng 300-500mm. Độ sâu này đảm bảo hệ thống nằm ở lớp đất có độ ẩm ổn định, không bị ảnh hưởng bởi thời tiết bề mặt.

Đào rãnh đúng kỹ thuật tạo nền tảng cho việc đóng cọc và lắp đặt hệ thống dây dẫn.

• Độ sâu: Từ 600mm đến 800mm. Độ sâu này đảm bảo cọc tiếp địa nằm ở lớp đất có độ ẩm ổn định, không bị ảnh hưởng bởi thời tiết bề mặt.
• Độ rộng: Từ 300mm đến 500mm, đủ rộng để thuận tiện thi công.
• Hình dạng: Theo bản vẽ thiết kế, thường là hình chữ L hoặc chữ U bao quanh công trình.
• An toàn: Trong quá trình đào, liên tục kiểm tra để tránh va chạm với các đường dây, ống ngầm.

Bước 3: Đóng Cọc Tiếp Địa Đúng Kỹ Thuật

Đóng cọc tiếp địa là bước cốt lõi, sử dụng cọc đạt chuẩn (thép mạ đồng D16, dài 2-2.4m) và đóng theo đúng quy trình: đảm bảo khoảng cách tối thiểu 1 lần chiều dài cọc, dùng chụp bảo vệ, và đóng cọc trung tâm cạn hơn để lắp hộp kiểm tra.

Cọc tiếp địa là thành phần cốt lõi, có nhiệm vụ phân tán dòng điện xuống đất.

Tiêu Chuẩn Cọc Tiếp Địa (TCVN 9358:2012)

Theo TCVN 9358:2012, cọc tiếp địa phải làm từ thép mạ đồng (ưu tiên) hoặc đồng, có đường kính tối thiểu 16mm (thép) và chiều dài chuẩn 2-2.4m để đạt tới lớp đất ẩm ổn định.

• Chất liệu: Ưu tiên cọc thép mạ đồng hoặc đồng nguyên chất. Cọc thép mạ kẽm có tuổi thọ thấp hơn do dễ bị ăn mòn.
• Đường kính: Tối thiểu 16mm (đối với cọc thép) hoặc 12mm (đối với cọc đồng). Phổ biến nhất là D16.
• Chiều dài: Từ 2m đến 2.4m. Chiều dài chuẩn 2.4m giúp cọc đạt đến lớp đất ẩm ổn định.

Quy Trình Đóng Cọc

Quy trình đóng cọc bao gồm: xác định vị trí, đảm bảo khoảng cách tối thiểu 1-2 lần chiều dài cọc, sử dụng búa hoặc máy đóng có chụp bảo vệ, và khoan mồi nếu đất quá cứng để đảm bảo tiếp xúc tốt.

1. Xác định vị trí: Đóng cọc tại các điểm đã định, đảm bảo khoảng cách giữa các cọc tối thiểu bằng 1 lần chiều dài cọc (ví dụ: cọc 2.4m thì khoảng cách tối thiểu 2.4m). Khoảng cách lý tưởng là 2 lần chiều dài cọc (4.8m) nếu mặt bằng cho phép.
2. Kỹ thuật đóng: Sử dụng búa tạ hoặc máy đóng cọc. Bắt buộc phải có chụp đầu cọc để bảo vệ đầu cọc không bị biến dạng khi đóng.
3. Độ sâu: Đóng cọc thẳng đứng đến khi đỉnh cọc cách đáy rãnh 100-150mm.
4. Cọc trung tâm (lắp hộp kiểm tra): Đóng cạn hơn, sao cho đỉnh cọc cách mặt đất 150-250mm.
5. Đất cứng: Nếu đất quá cứng, sử dụng khoan mồi tạo lỗ (đường kính lỗ nhỏ hơn đường kính cọc) để đảm bảo cọc tiếp xúc chặt với đất.

Bước 4: Hàn Nối Cọc Bằng Phương Pháp Hóa Nhiệt

Phương pháp hàn hóa nhiệt được sử dụng để tạo mối nối vĩnh cửu giữa cọc và cáp đồng. Quy trình gồm làm sạch, lắp khuôn, kích cháy thuốc hàn, để nguội tự nhiên và kiểm tra mối hàn, sau đó rải cáp dọc rãnh.

Liên kết giữa các cọc tiếp địa và cáp đồng quyết định khả năng dẫn điện của toàn hệ thống. Phương pháp hàn hóa nhiệt tạo ra mối nối vĩnh cửu (đồng liên kết với đồng), có độ dẫn điện và độ bền cơ học vượt trội so với kẹp nối cơ khí.

• Vật liệu: Cáp đồng trần (tiết diện tối thiểu 50mm² hoặc 70mm²) và bộ hàn hóa nhiệt (khuôn hàn, thuốc hàn, thuốc mồi).
• Quy trình:
  1. Làm sạch hoàn toàn đầu cọc và dây dẫn bằng bàn chải thép.
  2. Lắp khuôn hàn, cố định chặt để tránh rò rỉ.
  3. Đổ thuốc hàn, thêm thuốc mồi và kích cháy.
  4. Để mối hàn nguội tự nhiên (5-10 phút), tuyệt đối không tưới nước.
  5. Tháo khuôn và kiểm tra: Mối hàn đạt chuẩn phải nhẵn, không có rỗ, nứt.
• Rải cáp: Sau khi hàn, rải cáp đồng dọc theo rãnh, đảm bảo cáp tiếp xúc tốt với đất ẩm.

Bước 5: Đổ Hóa Chất Giảm Điện Trở (Nếu Cần)

Hóa chất giảm điện trở (GEM) được sử dụng khi điện trở suất đất cao, diện tích hẹp, hoặc khi đo chưa đạt chuẩn. Hóa chất được rải/đổ vào rãnh hoặc hố cọc, sau đó đổ nước để kích hoạt, tạo thành lớp gel giúp giảm điện trở 30-50%.

Khi điện trở suất đất quá cao hoặc diện tích thi công hạn chế, cần sử dụng hóa chất giảm điện trở (GEM – Ground Enhancement Material) để cải thiện khả năng dẫn điện.

• Khi nào cần: Đất cát khô, đất đá; diện tích thi công hẹp; hoặc khi đo kiểm tra (bước 6) mà điện trở chưa đạt.
• Cách sử dụng: Rải đều hóa chất GEM dọc theo cáp đồng trong rãnh hoặc đổ vào các hố đào sâu thêm tại vị trí mỗi cọc.
• Kích hoạt: Đổ nước để hóa chất hấp thụ ẩm, tạo thành dạng gel bao quanh cọc và cáp. Lớp gel này tăng bề mặt tiếp xúc và giảm đáng kể điện trở, duy trì hiệu quả trong nhiều năm.

Bước 6: Đo Kiểm Tra Điện Trở Hệ Thống

Đo kiểm tra điện trở là bước bắt buộc để nghiệm thu, sử dụng phương pháp 3 điểm. Điện trở phải đạt dưới 10Ω (chống sét trực tiếp), dưới 4Ω (chống sét lan truyền) hoặc dưới 1Ω (an toàn điện nhẹ) theo tiêu chuẩn TCVN.

Đây là bước kiểm tra bắt buộc để xác nhận hệ thống đạt tiêu chuẩn an toàn và nghiệm thu công trình.

Tiêu Chuẩn Điện Trở (Theo TCVN)

Tiêu chuẩn điện trở tiếp địa theo TCVN quy định: R < 10Ω cho chống sét trực tiếp, R < 4Ω cho chống sét lan truyền (bảo vệ thiết bị nhạy cảm) và R < 1Ω cho an toàn điện nhẹ (phòng máy chủ, trạm biến áp).

• Chống sét trực tiếp: Điện trở tiếp địa (R) cho hệ thống chống sét phải nhỏ hơn 10Ω.
• Chống sét lan truyền: Đối với hệ thống bảo vệ thiết bị nhạy cảm, yêu cầu R nhỏ hơn 4Ω. (Xem thêm về chống sét lan truyền).
• Tiếp địa an toàn điện nhẹ: Yêu cầu nghiêm ngặt R nhỏ hơn 1Ω cho phòng máy chủ, trung tâm dữ liệu (thuộc hệ thống thi công điện nhẹ), hoặc các trạm biến áp.

Phương Pháp Đo và Xử Lý

Sử dụng máy đo chuyên dụng 3 điểm (cọc phụ 20m và 40m). Nếu điện trở không đạt, các phương án xử lý bao gồm: đóng thêm cọc, bổ sung hóa chất GEM, hoặc khoan giếng sâu để tiếp cận mạch nước ngầm.

• Phương pháp: Sử dụng máy đo điện trở đất chuyên dụng (phương pháp 3 điểm) với 2 cọc phụ cắm cách xa hệ thống 20m và 40m.
• Xử lý khi điện trở chưa đạt:
  • Phương án 1: Đóng thêm cọc tiếp địa (nếu còn diện tích).
  • Phương án 2: Bổ sung hóa chất GEM giảm điện trở.
  • Phương án 3: Khoan giếng sâu (10-40m) để đưa cọc xuống mực nước ngầm.

Bước 7: Hoàn Trả Mặt Bằng và Lắp Hộp Kiểm Tra

Bước cuối cùng là lắp đặt hộp kiểm tra tại cọc trung tâm để bảo trì định kỳ, kiểm tra lại toàn bộ mối hàn, lấp đất (đầm nén từng lớp 20cm) và hoàn trả mặt bằng, lưu hồ sơ thi công.

Sau khi hệ thống đạt chuẩn, bước cuối cùng là hoàn thiện và bàn giao.

1. Lắp Hộp Kiểm Tra: Lắp đặt tại vị trí cọc trung tâm. Hộp kiểm tra tạo điểm tiếp cận thuận tiện để đo điện trở định kỳ mà không cần đào lại hệ thống.
2. Kiểm Tra Lần Cuối: Kiểm tra lại tất cả các mối hàn, đảm bảo dây dẫn được kết nối liên tục.
3. Lấp Đất: Đổ đất vào rãnh từng lớp (20cm) và đầm nén chặt để đất tiếp xúc tốt với cọc và cáp.
4. Hoàn Trả Mặt Bằng: Làm phẳng bề mặt, vệ sinh khu vực thi công.
5. Ghi Nhận Hồ Sơ: Chụp ảnh hệ thống trước khi lấp và lưu hồ sơ vị trí cọc để phục vụ bảo trì.

Các Vấn Đề Chuyên Sâu

Các vấn đề chuyên sâu bao gồm phương pháp khoan giếng (cho đất điện trở suất cao, mặt bằng hẹp) và các lỗi thi công thường gặp (sai vật liệu, sai khoảng cách cọc, mối nối không đảm bảo, bỏ qua đo kiểm tra).

Phương Pháp Khoan Giếng Tiếp Địa (Trường Hợp Đặc Biệt)

Phương pháp khoan giếng được áp dụng khi mặt bằng hẹp hoặc điện trở suất đất quá cao. Quy trình là khoan giếng sâu 10-40m (để chạm mạch nước ngầm), thả cọc và cáp, sau đó đổ đầy hóa chất GEM để đảm bảo tiếp địa.

Áp dụng khi mặt bằng thi công hẹp hoặc điện trở suất đất quá cao (đất đá, cát khô).

• Quy trình: Khoan giếng (đường kính 50-80mm) sâu từ 10m đến 40m để tiếp cận mực nước ngầm. Thả cọc tiếp địa và cáp đồng xuống, sau đó đổ đầy hóa chất GEM và nước.
• Số lượng: Tối thiểu 3 giếng, cách nhau 5m, và được hàn nối với nhau.

Lỗi Thường Gặp Khi Thi Công Tiếp Địa

Các lỗi phổ biến bao gồm: chọn cọc kém chất lượng (thép không mạ), dây dẫn tiết diện nhỏ, đóng cọc quá gần, sử dụng kẹp nối cơ khí thay vì hàn hóa nhiệt, và nghiêm trọng nhất là bỏ qua bước đo kiểm tra điện trở trước khi lấp đất.

1. Chọn Sai Vật Liệu: Dùng cọc thép không mạ hoặc cọc kém chất lượng (dễ bị ăn mòn, mất tác dụng sau vài năm). Dùng dây dẫn tiết diện nhỏ (dưới 50mm²) không đủ khả năng chịu dòng sét lớn. Đây là sai lầm nghiêm trọng trong lắp đặt hệ thống điện hạ thế.
2. Khoảng Cách Cọc Không Đạt Chuẩn: Đóng cọc quá gần nhau làm giảm hiệu quả phân tán dòng điện, gây lãng phí.
3. Mối Nối Không Chắc Chắn: Sử dụng kẹp nối cơ khí thay vì hàn hóa nhiệt. Kẹp nối dễ bị lỏng, oxy hóa theo thời gian, làm tăng điện trở tại điểm nối.
4. Bỏ Qua Đo Kiểm Tra: Không đo điện trở trước khi lấp đất. Nếu không đạt, việc đào lên làm lại sẽ tốn kém gấp nhiều lần.

Bảo Trì và Kiểm Định Định Kỳ

Hệ thống tiếp địa cần được bảo trì và kiểm định định kỳ (1-2 năm/lần) để đảm bảo an toàn. Nội dung kiểm định bao gồm đo lại điện trở, kiểm tra trực quan mối nối và dây dẫn, và xử lý ngay nếu phát hiện điện trở tăng cao.

Hệ thống tiếp địa cần được bảo trì và kiểm định định kỳ (tốt nhất là 1 năm một lần) để đảm bảo hoạt động ổn định.

• Nội dung kiểm định:
  • Đo lại điện trở tiếp địa tại hộp kiểm tra.
  • Kiểm tra trực quan các mối nối, dây dẫn.
• Xử lý: Nếu điện trở tăng cao (do đất khô hoặc ăn mòn), cần bổ sung hóa chất GEM hoặc sửa chữa mối nối.

Để đảm bảo an toàn vận hành liên tục, bạn nên tham khảo các dịch vụ bảo trì hệ thống điện chuyên nghiệp, đặc biệt là bảo trì trạm biến áp, nơi mà hệ thống tiếp địa đóng vai trò cực kỳ quan trọng.

Câu Hỏi Thường Gặp (FAQ)

Phần này giải đáp các câu hỏi phổ biến như chi phí thi công (10-20 triệu cho nhà ở), lý do không nên dùng chung hệ thống tiếp địa chống sét và an toàn, và thời điểm thi công tốt nhất trong năm.

1. Chi phí thi công tiếp địa cho nhà ở khoảng bao nhiêu?

Chi phí dao động từ 10-20 triệu đồng, tùy thuộc vào quy mô, điều kiện địa chất (điện trở suất đất) và số lượng cọc/hóa chất cần sử dụng.

2. Hệ thống tiếp địa có thể dùng chung cho chống sét và thiết bị điện không?

Không nên. Hệ thống tiếp địa chống sét (phân tán dòng sét lớn) và tiếp địa an toàn cho thiết bị điện (triệt nhiễu, an toàn) nên được tách riêng để tránh nhiễu và đảm bảo hiệu quả. (Xem thêm về cách chống sét an toàn).

3. Thi công tiếp địa vào mùa nào là tốt nhất?

Mùa mưa có lợi thế là độ ẩm đất cao, giúp đo kiểm tra điện trở chính xác hơn. Tuy nhiên, mùa khô thuận lợi cho việc đào rãnh và thi công nhanh hơn. Một đơn vị chuyên nghiệp có thể thi công bất kể mùa nào.

Tổng kết

Thi công tiếp địa là nền tảng của an toàn điện. Tuân thủ 7 bước, dùng vật liệu chất lượng và bảo trì định kỳ là chìa khóa để bảo vệ tài sản và con người, tuân thủ TCVN 9385:2012 và TCVN 9358:2012.

Thi công tiếp địa là nền tảng của an toàn điện. Tuân thủ 7 bước trên, sử dụng vật liệu chất lượng và bảo trì định kỳ không chỉ là tuân thủ tiêu chuẩn, mà còn là đầu tư thông minh để bảo vệ tài sản và con người.
