Giải Pháp Thi Công Trạm Sạc Cho Chung Cư Cao Cấp: Tiêu Chuẩn PCCC, An Toàn Điện & Quản Lý Thông Minh 2025
Mục lục
ToggleChào bạn, tôi là chuyên gia tư vấn kỹ thuật tại KTH Electric.
Nếu bạn đang sống tại một chung cư cao cấp như Vinhomes, Masteri, hay The Metropole Thủ Thiêm, chắc hẳn bạn đã nhận thấy sự thay đổi rõ rệt dưới tầng hầm trong 1-2 năm gần đây. Những chiếc xe xăng hạng sang đang dần nhường chỗ cho xe ô tô điện (EV) hiện đại như VinFast VF8, VF9, hay các dòng xe sang như Mercedes EQ, Porsche Taycan.
Việc sở hữu xe điện không còn là xu hướng, mà là thực tế. Tuy nhiên, đằng sau sự hào nhoáng và tiện nghi đó là một “cơn đau đầu” dai dẳng giữa Cư dân và Ban Quản Trị (BQT): Làm sao để lắp trạm sạc ngay tại tầng hầm mà không gây cháy nổ hay sập nguồn điện tòa nhà?
Là một kỹ sư điện với hơn 20 năm kinh nghiệm, từng chứng kiến nhiều hệ thống điện tòa nhà “kêu cứu” vì quá tải điện, tôi khẳng định: Việc thi công trạm sạc cho chung cư cao cấp không đơn giản chỉ là kéo dây và gắn ổ cắm. Đó là một bài toán quy hoạch hạ tầng năng lượng, tuân thủ nghiêm ngặt các quy chuẩn Phòng cháy chữa cháy (PCCC) và quản lý vận hành thông minh.
Bài viết này, KTH Electric sẽ cung cấp cho bạn cái nhìn toàn diện, từ rào cản pháp lý đến giải pháp kỹ thuật chuyên sâu, giúp biến tầng hầm chung cư thành một trạm năng lượng an toàn và đẳng cấp.
3 Thách Thức “Tử Huyệt” Khi Lắp Trạm Sạc Tại Tầng Hầm Chung Cư
⚠️ Tóm tắt thực trạng:
Ba rào cản lớn nhất khiến dự án trạm sạc chung cư bị đình trệ là: Quy định PCCC khắt khe (QCVN 06:2022), nguy cơ quá tải máy biến áp tòa nhà và xung đột lợi ích về chỗ đỗ xe giữa các cư dân.
Trước khi bàn về giải pháp, chúng ta cần nhìn thẳng vào 3 rào cản lớn nhất khiến nhiều dự án lắp đặt trạm sạc tại chung cư bị “đóng băng” hoặc bị cư dân phản đối kịch liệt.
Chuyên viên tư vấn & Báo giá
Ms. Thanh Tâm
Rào cản pháp lý & Nghiệm thu PCCC
Sau hàng loạt vụ cháy chung cư thương tâm gần đây, vấn đề an toàn cháy nổ đã trở thành “lằn ranh đỏ” không thể vượt qua. Đối với trạm sạc xe điện – nơi tiêu thụ công suất lớn và sinh nhiệt liên tục – các quy định lại càng khắt khe hơn bao giờ hết.
Theo quy định mới nhất tham chiếu QCVN 06:2022/BXD và các văn bản hướng dẫn từ Cục Cảnh sát PCCC, việc lắp đặt trạm sạc trong tầng hầm (thường là hầm B1, B2) phải tuân thủ các điều kiện cực kỳ ngặt nghèo:
- Khoảng cách an toàn: Khu vực sạc phải được bố trí cách xa các khu vực nguy hiểm cháy nổ khác và đảm bảo khoảng cách an toàn giữa các xe.
- Hệ thống chữa cháy chuyên dụng: Không chỉ là các đầu báo khói thông thường. Khu vực sạc cần hệ thống chữa cháy tự động (Sprinkler) với mật độ dày hơn, hoặc các giải pháp chữa cháy cục bộ dành riêng cho pin Lithium-ion.
- Vật liệu chống cháy: Tường ngăn, trần và các vật liệu bao quanh khu vực trạm sạc phải có giới hạn chịu lửa theo tiêu chuẩn.
Nếu đơn vị thi công không am hiểu luật, chỉ cần một sai sót nhỏ trong thiết kế cũng khiến công trình không thể nghiệm thu PCCC, dẫn đến lãng phí hàng tỷ đồng đầu tư và rủi ro pháp lý cho Ban Quản Trị.
Bài toán “Sập nguồn” hạ tầng điện tòa nhà
Đây là nỗi lo lớn nhất của các kỹ sư vận hành tòa nhà (Chief Engineering). Hãy tưởng tượng: Hệ thống điện của chung cư được thiết kế từ 5-10 năm trước, tính toán công suất dựa trên nhu cầu sinh hoạt cơ bản. Lúc đó, chưa ai tính đến việc sẽ có hàng chục, hàng trăm chiếc xe điện cùng cắm sạc vào giờ cao điểm (18h00 – 21h00).
Mỗi bộ sạc ô tô (Wallbox) thông thường có công suất 7kW hoặc 11kW. Nếu 10 xe cùng sạc, công suất tiêu thụ tức thời tăng thêm 70kW – 110kW. Con số này tương đương với việc bật thêm khoảng 50-70 cái máy lạnh cùng lúc.
Hậu quả: Máy biến áp quá tải, nhảy Aptomat tổng (MCCB), gây mất điện toàn bộ thang máy và hệ thống chiếu sáng công cộng. Tồi tệ hơn là sụt áp, gây hư hỏng thiết bị điện tử đắt tiền trong các căn hộ penthouse hay duplex.
Xung đột lợi ích & Quản lý vận hành
Ngoài kỹ thuật, bài toán quản trị cũng nan giải không kém:
- Vị trí đỗ xe: Hầu hết chung cư cao cấp đều thiếu chỗ đậu xe. Việc quy hoạch một khu vực riêng làm trạm sạc sẽ lấy mất “slot” đỗ xe của xe xăng, gây mâu thuẫn nội bộ cư dân.
- Ai trả tiền điện?: Nếu đấu nối vào điện chung của tòa nhà, làm sao để tách bạch chi phí điện sạc xe và điện vận hành chung cư? Cư dân đi xe điện phải trả bao nhiêu là công bằng?
Giải Pháp Kỹ Thuật Chuyên Sâu Từ Chuyên Gia (Chuẩn Engineer)
⚡ Giải pháp cốt lõi:
KTH Electric áp dụng 3 mũi nhọn kỹ thuật: Hệ thống phân phối điện độc lập (MSB-EV), Công nghệ Cân bằng tải động (DLM) không cần nâng cấp máy biến áp, và Hệ thống an toàn 4 lớp chủ động ngắt điện khi quá nhiệt.
Tại KTH Electric, với kinh nghiệm thi công hệ thống điện nhẹ và M&E cho các tòa nhà hạng A, chúng tôi không “đánh cược” với an toàn. Chúng tôi áp dụng quy trình kỹ thuật tiêu chuẩn quốc tế để giải quyết triệt để 3 thách thức trên.

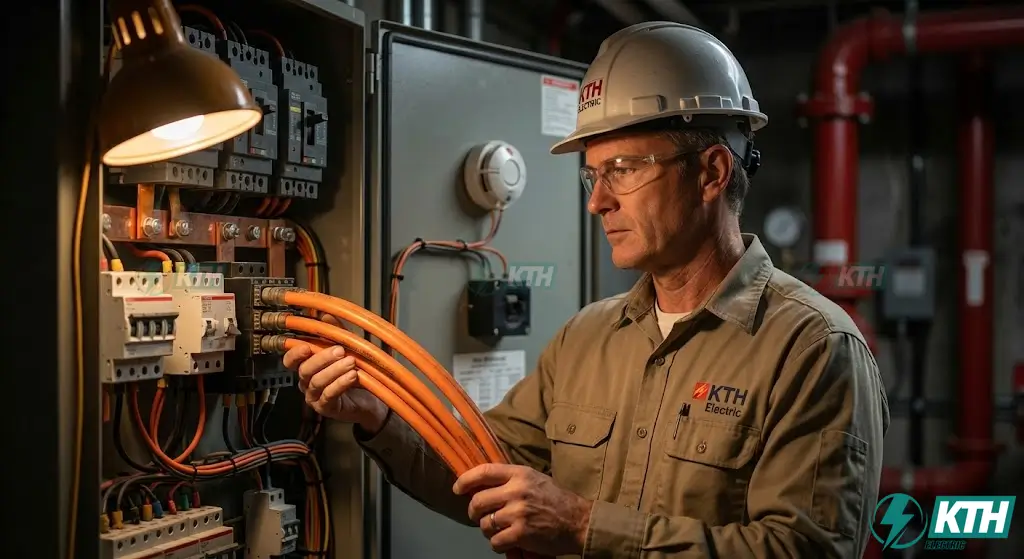

1. Hệ thống phân phối điện riêng biệt (Electrical Distribution System)
Tuyệt đối không đấu nối trạm sạc vào các tủ điện tầng hay tủ điện chiếu sáng có sẵn. Chúng tôi thiết kế một nhánh điện độc lập hoàn toàn:
- Tủ điện phân phối tổng (MSB – EV): Được lắp đặt tủ điện phân phối mới, lấy nguồn trực tiếp từ sau máy biến áp hoặc thanh cái chính (Busway) của tòa nhà. Tủ điện này hoạt động độc lập, đảm bảo nếu có sự cố tại trạm sạc, điện sinh hoạt của cư dân không bao giờ bị ảnh hưởng.
- Cáp điện chuyên dụng (LSZH): Trong môi trường hầm kín, chúng tôi bắt buộc sử dụng dây cáp điện Low Smoke Zero Halogen (LSZH). Loại cáp này khi (giả sử) có sự cố cháy sẽ không sinh ra khói độc và khí axit, đảm bảo an toàn tính mạng cho cư dân khi thoát hiểm.
- Thiết bị đóng cắt bảo vệ cao cấp: Sử dụng Aptomat chống dòng rò (RCBO) loại B (Type B) hoặc Type A + DC 6mA chuyên dụng cho xe điện. Nó có khả năng phát hiện dòng rò DC từ pin xe điện chạy ngược về lưới – điều mà các Aptomat dân dụng thông thường không làm được.
2. Công nghệ Cân Bằng Tải Động (Dynamic Load Balancing – DLM)
Đây là “chìa khóa vàng” giúp lắp đặt trạm sạc mà không cần tốn hàng tỷ đồng để thay thế máy biến áp của tòa nhà.
Nguyên lý hoạt động của DLM:
Hệ thống sẽ lắp đặt các cảm biến đo lường (Smart Meter) tại tủ tổng của tòa nhà để giám sát công suất tiêu thụ theo thời gian thực (Real-time).
- Khi tòa nhà dùng ít điện (đêm khuya, giờ hành chính): Hệ thống Load Balancing sẽ “mở van”, cho phép các trụ sạc hoạt động tối đa công suất (ví dụ 22kW/trụ) để xe sạc nhanh đầy.
- Khi tòa nhà dùng nhiều điện (18h-20h tối): Khi cư dân về nhà, bật bếp từ, máy lạnh, tải tòa nhà tăng cao. Hệ thống DLM ngay lập tức ra lệnh cho các trụ sạc tự động giảm công suất xuống (ví dụ còn 3kW hoặc tạm dừng luân phiên).
Kết quả: Tổng công suất (Tòa nhà + Trạm sạc) luôn nằm dưới ngưỡng an toàn của máy biến áp. Hệ thống điện vận hành trơn tru, không bao giờ bị nhảy CP tổng.
3. Hệ thống an toàn 4 lớp (Safety Layer)
Chúng tôi thiết lập hàng rào bảo vệ đa lớp để biến rủi ro cháy nổ về gần bằng 0:
- Lớp 1 – Cảm biến tại nguồn: Các trụ sạc do KTH Electric cung cấp đều tích hợp cảm biến nhiệt độ tại đầu súng sạc và bo mạch. Nếu nhiệt độ vượt quá 80 độ C, trụ sẽ tự ngắt dòng.
- Lớp 2 – Ngắt khẩn cấp (EPO): Hệ thống nút nhấn khẩn cấp (Emergency Power Off) được bố trí tại các cột, kết nối liên động (Interlock) với hệ thống báo cháy của tòa nhà (Fire Alarm). Khi có tín hiệu báo cháy từ bất kỳ đâu trong hầm, toàn bộ hệ thống sạc sẽ bị cắt điện tức thì.
- Lớp 3 – Camera giám sát nhiệt (Thermal Camera AI): (Tùy chọn nâng cao) Camera có khả năng “nhìn thấy” nhiệt độ bất thường của pin xe khi đang sạc và cảnh báo cho phòng trực bảo vệ trước khi khói xuất hiện. Bạn có thể tham khảo dịch vụ scan nhiệt tủ điện để hiểu rõ hơn về công nghệ này.
- Lớp 4 – Chữa cháy tại chỗ: Trang bị bình chữa cháy tự động hoặc bóng chữa cháy ngay phía trên khoang máy của vị trí sạc.
Mô Hình Thiết Kế Trạm Sạc Cho Chung Cư Cao Cấp
⚠️ Lời khuyên:
Ưu tiên 95% trạm sạc AC (7-22kW) cho nhu cầu đỗ xe qua đêm để tiết kiệm chi phí và bảo vệ pin. Trạm sạc nhanh DC chỉ nên lắp bổ trợ (1-2 trụ) cho tình huống khẩn cấp.
Từ thực tế triển khai, KTH Electric nhận thấy sai lầm phổ biến của nhiều chủ đầu tư là “tham” công suất lớn mà bỏ qua thói quen sử dụng thực tế của cư dân. Chung cư là nơi để ở và nghỉ ngơi, không phải trạm dừng chân trên cao tốc. Do đó, mô hình thiết kế phải tối ưu theo hành vi “đỗ xe dài hạn” (Long-time Parking).

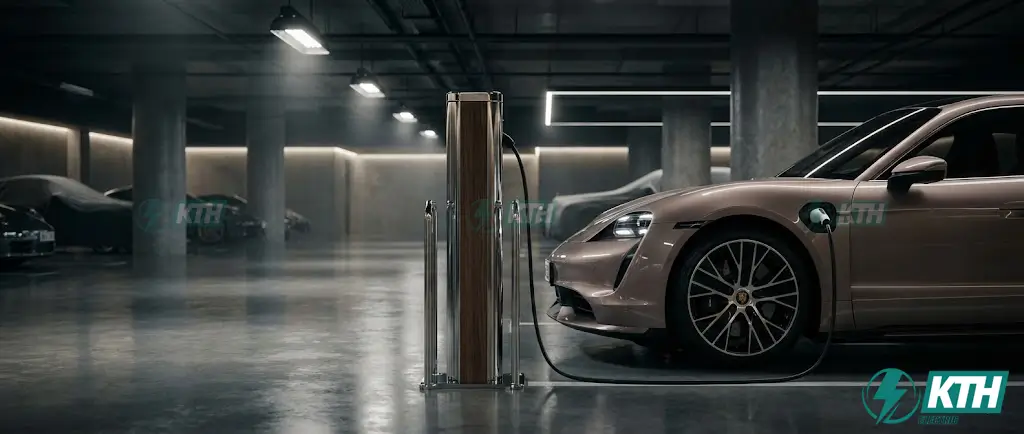

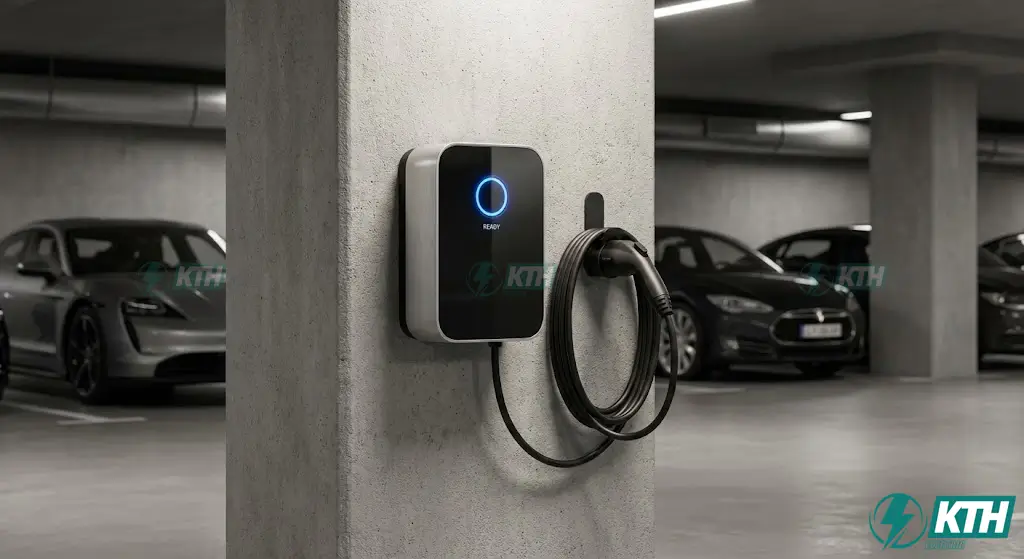

Trạm sạc AC (Wallbox/Trụ đứng)
Giải pháp tối ưu nhất cho 95% vị trí.
- Công suất phù hợp (7kW – 22kW): Sạc đầy xe qua đêm (8-10 tiếng), “êm ái” cho lưới điện và kéo dài tuổi thọ pin.
- Thẩm mỹ: Dạng Wallbox treo tường tiết kiệm diện tích. Dạng Trụ đứng sang trọng cho đảo đỗ xe.
- Chi phí thấp: Giá thành thiết bị và hạ tầng cho trạm sạc AC thấp, dễ triển khai số lượng lớn (Mass rollout).
Trạm sạc nhanh DC (Tùy chọn)
Phương án bổ trợ (Add-on) giới hạn.
- Công suất lớn (30kW+): Trạm sạc nhanh DC chỉ nên lắp 1-2 trụ gần lối ra vào hoặc sảnh đón.
- Mục đích: Phục vụ sạc khẩn cấp hoặc xe taxi/dịch vụ.
- Lưu ý: Tỏa nhiệt lớn, yêu cầu thông gió cưỡng bức và tiêu chuẩn PCCC cực kỳ khắt khe.
Hệ Thống Phần Mềm Quản Lý & Thanh Toán (OCPP Backend)
📱 Vận hành 4.0:
Hệ thống CSMS chuẩn OCPP giúp Cư dân đặt chỗ và thanh toán tự động qua App; giúp BQT định danh người dùng, thiết lập giá cước linh hoạt (giờ cao điểm/thấp điểm) và xuất báo cáo tài chính minh bạch.
Thi công xong phần cứng mới chỉ là một nửa chặng đường. Để vận hành trơn tru mà không biến văn phòng Ban Quản Lý thành “tổ thu ngân”, bạn cần một hệ thống quản lý thông minh (CSMS) giao tiếp chuẩn OCPP 1.6J hoặc 2.0.1 dựa trên nền tảng IoT (Internet of Things).
Dành cho Cư Dân (User App)
Thay vì phải xuống tận nơi xem có trụ trống hay không, cư dân sẽ được cấp quyền truy cập App tích hợp:
- Real-time Availability: Xem trạng thái các trụ sạc (Đang sạc/Trống/Bảo trì) ngay trên điện thoại.
- Booking (Đặt chỗ): Tính năng quan trọng tại chung cư cao cấp. Đặt trước slot sạc trong khung giờ nhất định.
- Thanh toán tự động: Không dùng tiền mặt. Trừ trực tiếp qua Ví điện tử/Thẻ Visa. Hóa đơn gửi về Email.
Dành cho Ban Quản Lý (Admin Dashboard)
Hệ thống Backend giúp BQT giải quyết bài toán quản trị minh bạch:
- Định danh người dùng: Chỉ cho phép cư dân (thẻ từ/tài khoản) kích hoạt. Chặn người ngoài sạc “chùa”.
- Chiến lược giá linh hoạt: Giá rẻ giờ thấp điểm, giá cao giờ cao điểm, và phí phạt quá giờ (Overstay fee) để giải phóng slot.
- Báo cáo tài chính: Xuất báo cáo doanh thu, sản lượng điện chi tiết để đối soát.
Quy Trình Thi Công Tiêu Chuẩn 6 Bước Của KTH Electric
Tại KTH Electric, chúng tôi không làm việc theo kiểu “vừa làm vừa sửa”. Mọi dự án trạm sạc chung cư đều tuân thủ quy trình 6 bước khép kín để đảm bảo chất lượng và tiến độ.
Sử dụng máy đo chuyên dụng (Power Analyzer) để đánh giá hệ thống điện, ghi nhận biểu đồ phụ tải 24-48h, xác định chính xác công suất dư thừa.
Lập bản vẽ 3D, sơ đồ đơn tuyến và hồ sơ thuyết minh PCCC. Hỗ trợ BQT trình bày phương án trước Hội nghị nhà chung cư.
Kéo cáp ngầm, đi thang máng cáp thẩm mỹ. Lắp đặt tủ điện MSB, trụ sạc và đấu nối hệ thống tiếp địa an toàn.
Cài đặt tham số, kết nối Network (4G/Wifi/LAN) về máy chủ quản lý. Cấu hình tính năng Load Balancing.
Chạy thử tải giả, kiểm tra ổn định nhiệt. Test kịch bản an toàn (giả lập rò điện, báo cháy) theo quy trình Testing & Commissioning.
Chuyển giao tài liệu hoàn công, hướng dẫn đội ngũ kỹ thuật tòa nhà vận hành, xử lý sự cố và sử dụng phần mềm.
Câu Hỏi Thường Gặp (FAQ) – Dành Cho BQT & Cư Dân
Dưới đây là giải đáp cho những thắc mắc phổ biến nhất mà chúng tôi thường gặp trong các buổi họp với Ban Quản Trị chung cư:
Trả lời: Chi phí phụ thuộc lớn vào khoảng cách từ phòng điện tổng đến vị trí đỗ xe và số lượng trụ. Trung bình, suất đầu tư cho một điểm sạc AC 7kW-22kW tiêu chuẩn (bao gồm hạ tầng cáp, tủ điện, thiết bị sạc, phần mềm) dao động từ 25 – 45 triệu VNĐ/điểm (khi triển khai số lượng >5 điểm). Bạn có thể tham khảo thêm bài phân tích chi tiết chi phí vận hành trạm sạc của chúng tôi.
Trả lời: Về cơ bản là Không. Mô hình kinh doanh thường thấy là “Pay-per-use” (Dùng bao nhiêu trả bấy nhiêu). Chi phí điện sạc và một phần nhỏ phí dịch vụ (để bảo trì hệ thống) sẽ được thu trực tiếp từ người dùng sạc xe. Thậm chí, nếu vận hành tốt, trạm sạc còn tạo ra nguồn thu (Revenue) bổ sung cho Quỹ bảo trì chung cư.
Trả lời: Đây là vấn đề pháp lý cần quy định rõ trong hợp đồng.
- Nếu cháy do lỗi thiết bị sạc hoặc hệ thống điện: Đơn vị cung cấp/thi công (KTH Electric) chịu trách nhiệm (Chúng tôi luôn có Bảo hiểm trách nhiệm công cộng cho công trình).
- Nếu cháy do lỗi của pin xe: Hãng xe chịu trách nhiệm.
- Hệ thống PCCC và Camera giám sát sẽ là “hộp đen” cung cấp bằng chứng để phân định trách nhiệm.
Trả lời: Tuyệt đối KHÔNG. Việc này vi phạm nghiêm trọng quy định PCCC và an toàn điện (rủi ro sụt áp, dây dẫn không đủ chuẩn, không có thiết bị bảo vệ rò DC). BQT cần cương quyết cấm các hành vi đấu nối tự phát (DIY) để bảo vệ an toàn cho cả tòa nhà.
