[Báo Giá] Thí Nghiệm Bê Tông Chuẩn LAS-XD | KTH

Thí nghiệm bê tông là gì?

Thí nghiệm bê tông là quá trình đúc, bảo dưỡng và nén mẫu bằng máy thủy lực để xác định chính xác cường độ chịu nén (mác bê tông) theo TCVN 3118:2022, đảm bảo khả năng chịu lực an toàn cho công trình.

Thí nghiệm bê tông không phải là thủ tục giấy tờ đối phó. Nó là một chuỗi các hành động thực nghiệm đo lường từ hiện trường (lúc hỗn hợp bê tông tươi vừa xuất xưởng) cho đến phòng lab (khi khối bê tông đã đóng rắn) nhằm xác nhận vật liệu thực tế có đáp ứng đúng khả năng chịu lực theo hồ sơ thiết kế thi công điện nhà xưởng hay không.

Định nghĩa và vai trò của việc đo lường cường độ chịu nén, độ sụt hỗn hợp bê tông tươi

Đo lường cường độ nén và độ sụt (chuẩn 10±2 cm) giúp đánh giá độ dẻo và khả năng chịu tải của bê tông, ngăn chặn rủi ro sụt lún do vật tư kém chất lượng ngay từ hiện trường.

Ngay khi xe bồn từ trạm trộn bê tông thương phẩm lăn bánh đến công trường, kỹ sư QA/QC không được phép cho bơm ngay. Bước đầu tiên và sống còn là thử nghiệm độ sụt hỗn hợp bê tông. Bằng cách sử dụng côn Abram, kỹ sư sẽ đo lường tính công tác (độ dẻo, khả năng chảy) của mẻ trộn. Nếu thiết kế yêu cầu độ sụt 10±2 cm nhưng thực tế lên tới 16 cm, mẻ bê tông đó đã bị pha loãng, chứa quá nhiều nước, chắc chắn cường độ chịu nén sau này sẽ sụt giảm nghiêm trọng. Việc kiểm tra ngay tại chân công trình giúp từ chối tức thời các mẻ vật tư kém chất lượng.

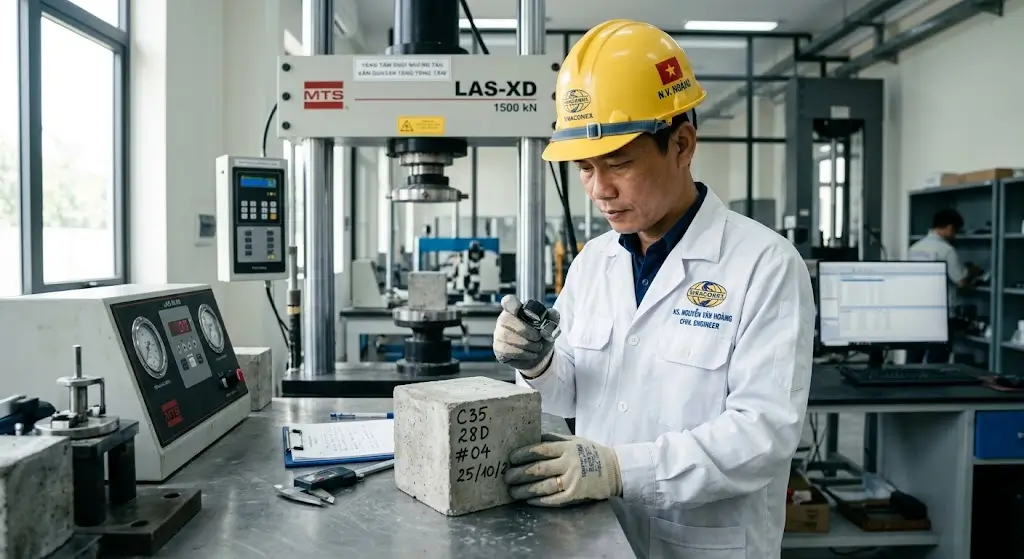

Sau khi qua bài test độ sụt, mẫu sẽ được đúc vào các khuôn lập phương (150x150x150 mm). Vai trò của việc đo lường cường độ chịu nén (ép mẫu) sau đó là để tìm ra giới hạn phá hoại của vật liệu. Bê tông là một thực thể chịu nén cực tốt nhưng chịu kéo rất kém. Số liệu hiển thị trên màn hình của máy nén thủy lực khi khối lập phương nứt vỡ sẽ quy đổi ra Megapascal (MPa), xác định chính xác cấu kiện đó chịu được tải trọng bao nhiêu tấn trên mỗi mét vuông.

Ý nghĩa của biểu đồ phát triển cường độ R7, R14 và R28 đối với mác bê tông thiết kế

R7 (đạt ~70-80% mác) là cơ sở tháo dỡ cốp pha; R28 (đạt 100% mác) là tiêu chuẩn pháp lý (TCVN, ASTM) quyết định nghiệm thu và thanh toán hạng mục.

Trong ngôn ngữ kỹ thuật dân dụng, bê tông không cứng lại ngay lập tức mà trải qua quá trình thủy hóa kéo dài. Biểu đồ nén mẫu R7, R14 và R28 chính là các cột mốc sinh tử của dự án:

• ✔ Ép mẫu R7 (Ngày thứ 7): Tại thời điểm này, mẫu đúc bê tông thường đạt khoảng 70% đến 80% cường độ thiết kế. Kết quả R7 đạt yêu cầu là “giấy thông hành” để kỹ sư hiện trường quyết định cho phép tháo dỡ cốp pha (ván khuôn) và tiếp tục thi công lên tầng trên. Chờ đợi mù quáng mà không có số liệu R7 sẽ làm chậm tiến độ hàng tháng trời.
• ✔ Ép mẫu R28 (Ngày thứ 28): Đây là mốc thời gian tiêu chuẩn quốc tế (được quy định cả trong ASTM C39 và TCVN). Bê tông tại R28 được xem là đạt 100% cường độ thiết kế (mác bê tông). Ví dụ, nếu bạn đặt mẻ bê tông M250, kết quả nén R28 phải trả về giá trị ≥ 25 MPa. Báo cáo nén R28 có mộc đỏ LAS-XD là căn cứ pháp lý duy nhất để chốt hồ sơ hoàn công giai đoạn với Chủ đầu tư.

Có bắt buộc phải ép mẫu thí nghiệm bê tông cho mọi hạng mục công trình không?

Có, bắt buộc 100% đối với mọi cấu kiện chịu lực (cọc, móng, dầm, sàn, cột). Việc này tuân thủ chuẩn quản lý chất lượng và đảm bảo an toàn kết cấu.

Có, bắt buộc 100%. Bất kỳ cấu kiện nào mang tính chất chịu lực và đóng vai trò kết cấu khung (cọc, móng, dầm, sàn, cột, vách thang máy) đều phải được đúc và ép mẫu thí nghiệm.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Quy định pháp lý nghiệm thu bắt buộc đối với cọc khoan nhồi, dầm, sàn, cột theo ISO/IEC 17025

Kết quả ép mẫu chỉ hợp lệ khi thực hiện tại phòng thí nghiệm LAS-XD chuẩn ISO/IEC 17025, thiết bị được hiệu chuẩn định kỳ, tránh rủi ro pháp lý và bồi hoàn chi phí.

Hệ thống quy chuẩn quản lý chất lượng xây dựng của Việt Nam cực kỳ chặt chẽ. Khi bạn thi công cọc khoan nhồi sâu 50m dưới lòng đất, bạn không thể nhìn thấy chất lượng thực tế. Phương pháp duy nhất là dựa vào mẫu đúc đối chứng lấy trực tiếp từ vòi bơm.

Cần lưu ý đặc biệt: Kết quả ép mẫu chỉ có giá trị pháp lý khi và chỉ khi đơn vị thực hiện là một Phòng thí nghiệm hợp chuẩn LAS-XD và hệ thống vận hành phải tuân thủ nghiêm ngặt chuẩn ISO/IEC 17025. Máy nén thủy lực phải được hiệu chuẩn định kỳ bởi trung tâm kiểm định đo lường của Nhà nước (như Quatest). Nếu biên bản nghiệm thu đính kèm một tờ kết quả từ một phòng lab đã hết hạn mã LAS hoặc máy móc không có tem kiểm định, toàn bộ hồ sơ thanh toán của nhà thầu cơ điện sẽ bị bồi hoàn, Tư vấn giám sát thi công ký nháy cũng liên đới trách nhiệm.

Rủi ro kỹ thuật và pháp lý khi bỏ qua bước kiểm tra mác bê tông thương phẩm trước khi đổ

Bỏ qua kiểm tra có thể dẫn đến nguy cơ sụp đổ, nứt gãy kết cấu do hụt mác, buộc nhà thầu phải đập bỏ hoặc chi số tiền khổng lồ để khoan rút lõi kiểm định lại.

Trạm trộn bê tông cũng là một doanh nghiệp kinh doanh cốt liệu. Vì lợi nhuận, hiện tượng “treo đầu dê bán thịt chó” – đặt mác M300 nhưng giao mác M200 – hoàn toàn có thể xảy ra nếu họ biết công trình của bạn không lấy mẫu kiểm định. Rủi ro khi bỏ qua khâu này là thảm họa:

• ✔ Nguy cơ sụp đổ kết cấu: Sàn bẹt hoặc dầm nhịp lớn đổ bằng bê tông hụt mác sẽ võng, nứt gãy ngay khi chất tải gạch xây hoặc lắp đặt máy móc nặng.
• ✔ Chi phí khắc phục khổng lồ: Nếu phát hiện nghi ngờ sai mác sau khi đã đổ xong, nhà thầu buộc phải thuê đơn vị độc lập tiến hành khoan rút lõi bê tông hiện trường. Chi phí lấy 1 mũi khoan rút lõi đắt gấp chục lần chi phí đúc 1 tổ mẫu lập phương. Nếu lõi khoan vẫn fail, lựa chọn duy nhất là đập bỏ toàn bộ cấu kiện làm lại từ đầu.

Danh mục thử nghiệm nhóm Bê tông, Xi măng và Vữa tại phòng LAS-XD bao gồm những gì?

Danh mục gồm: Thử nghiệm cường độ, độ sụt bê tông (Nặng/Nhẹ); Cơ lý hóa xi măng (thời gian đông kết, SO3); Vữa xây, vữa không co ngót; và vật liệu hoàn thiện (keo dán gạch, phụ gia).

Đừng nhầm lẫn thí nghiệm bê tông chỉ có mỗi việc “bỏ cục bê tông vào máy ép”. Để tạo ra khối bê tông đạt chuẩn, các vật liệu cấu thành nó cũng phải được kiểm định từ gốc rễ. Một trung tâm kiểm định chuyên nghiệp cung cấp chuỗi đánh giá toàn diện sau:

Quy trình lấy mẫu, đúc khuôn và ép mẫu bê tông tiêu chuẩn diễn ra như thế nào?

💡 Trả lời nhanh:
Quy trình 3 bước chuẩn: (1) Đo độ sụt bằng côn Abram; (2) Đúc mẫu vào khuôn 150x150x150mm & bảo dưỡng ẩm 27±2°C; (3) Nén thủy lực (0.6±0.4 MPa/s) theo TCVN 3118:2022.

Sự thật phũ phàng trong ngành xây dựng là: Cùng một mẻ bê tông thương phẩm, nhưng nếu bạn đúc mẫu sai cách, kết quả ép mẫu R28 có thể rớt mác thảm hại, kéo theo hàng loạt rắc rối nghiệm thu. Để một chứng chỉ kiểm định mang tính pháp lý tuyệt đối, kỹ sư hiện trường và phòng lab LAS-XD phải tuân thủ nghiêm ngặt Quy định lấy mẫu thí nghiệm TCVN 3105:1993 và TCVN 3118:2022 (Phương pháp xác định cường độ nén).

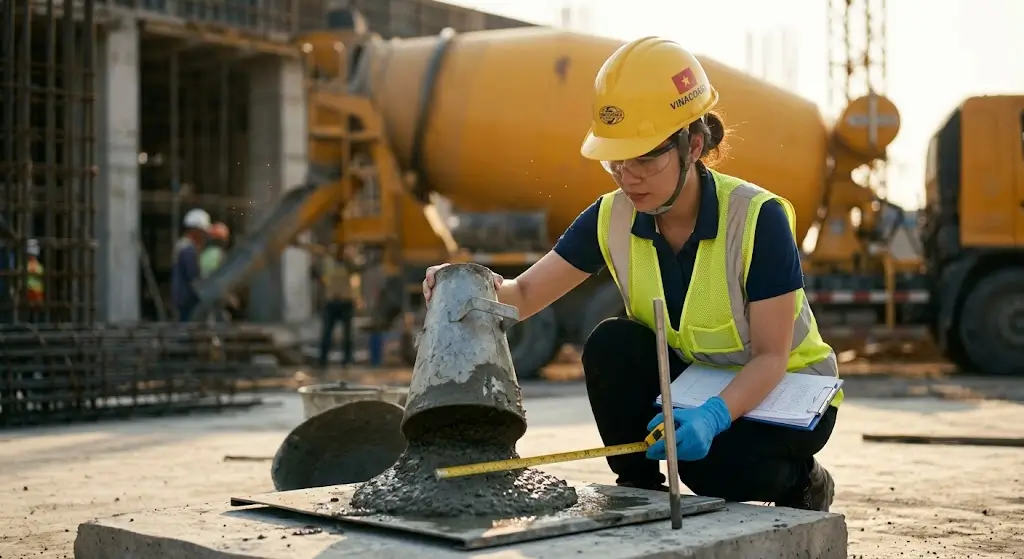

Bước 1: Lấy mẫu tại trạm trộn/xe bồn và đo độ sụt bằng côn Abram (10±2 cm)

Lấy mẫu trực tiếp từ xe bồn (bỏ 0.1 khối đầu), đo độ sụt bằng côn Abram. Nếu đạt 10±2 cm mới tiến hành bơm và đúc mẫu.

Nguyên tắc vàng: Tuyệt đối không lấy mẫu bê tông ở đầu hoặc cuối mẻ xả. Bạn phải xả bỏ khoảng 0.1 khối đầu tiên, sau đó mới hứng hỗn hợp bê tông tươi trực tiếp từ máng xả của xe bồn.

Ngay sau khi lấy mẫu, kỹ sư giám sát và KCS phải tiến hành đo độ sụt ngay lập tức bằng côn Abram (kích thước chuẩn: đáy lớn 200mm, đáy nhỏ 100mm, cao 300mm). Bê tông được cho vào côn làm 3 lớp, mỗi lớp đầm đúng 25 nhát bằng thanh thép tròn chuẩn. Khi rút côn lên đều tay theo phương thẳng đứng trong 5-10 giây, khối bê tông sẽ sụt xuống. Nếu thước đo ghi nhận độ sụt là 10 cm (nằm trong biên độ dung sai 10±2 cm theo thiết kế), mẻ bê tông đó mới được phép bơm vào cấu kiện và tiến hành đúc mẫu.

Bước 2: Đúc mẫu vào khuôn lập phương chuẩn 150x150x150mm và bảo dưỡng ẩm

💡 Trả lời nhanh:
Bê tông được đúc thành 2 lớp, đầm chặt trong khuôn 150x150x150mm. Sau 24h, mẫu tháo khuôn và ngâm bảo dưỡng ẩm ở 27±2°C.

Tổ mẫu bê tông tiêu chuẩn tại Việt Nam bao gồm 3 viên đúc trong khuôn lập phương bằng thép hoặc nhựa đúc 150x150x150 mm.

• ✔ Đúc mẫu: Khuôn phải được bôi một lớp dầu nhớt mỏng chống dính. Bê tông đổ vào khuôn làm 2 lớp, mỗi lớp dùng thanh thép đầm chặt hoặc đặt lên bàn rung để bọt khí thoát hết ra ngoài, tránh hiện tượng rỗ bên trong lòng mẫu. Xoa phẳng bề mặt và ghi nhãn mác (Ngày đổ, Vị trí cấu kiện, Mác bê tông).
• ✔ Bảo dưỡng: Sau 24 giờ để trong râm mát tại công trường, khuôn sẽ được tháo. Các khối lập phương này bắt buộc phải được đưa về bể ngâm của phòng thí nghiệm LAS-XD để bảo dưỡng ẩm trong điều kiện nước tiêu chuẩn (nhiệt độ 27±2°C). Quá trình thủy hóa xi măng trong môi trường ngâm nước này giúp bê tông đạt cường độ tối ưu nhất.

Bước 3: Đưa lên máy nén thủy lực gia tải phá hoại theo TCVN 3118:2022 và xuất báo cáo kết quả

💡 Trả lời nhanh:
Tại ngày R7/R28, mẫu được ép trên máy nén với tốc độ 0.6±0.4 MPa/s đến khi phá hoại để xác định cường độ, xuất báo cáo chuẩn LAS-XD.

Đến đúng ngày tuổi (R7, R14 hoặc R28), mẫu được vớt ra khỏi bể, lau khô bề mặt và đặt lên thớt nén của máy nén thủy lực. Kỹ thuật viên sẽ điều chỉnh cho tâm của mẫu trùng với tâm của thớt nén.

Máy nén bắt đầu gia tải với tốc độ đồng đều (thường từ 0.6 ± 0.4 MPa/s) cho đến khi khối lập phương nứt vỡ và đồng hồ áp lực tụt vạch. Lực phá hoại (P) được ghi nhận lại để tính toán. Cường độ nén của tổ mẫu là giá trị trung bình cộng của 3 viên mẫu. Kết quả này sẽ được xuất thành Báo cáo thí nghiệm hợp chuẩn LAS-XD, có chữ ký, mộc đỏ của trưởng phòng thí nghiệm, làm căn cứ đanh thép nhất cho hồ sơ hoàn công.

Nén mẫu bê tông lập phương đúc sẵn và Khoan rút lõi hiện trường khác nhau ra sao?

💡 Trả lời nhanh:
Mẫu đúc sẵn kiểm tra chất lượng nguồn bê tông trong điều kiện bảo dưỡng lý tưởng 27°C, trong khi khoan rút lõi đánh giá chất lượng thi công và bảo dưỡng thực tế tại hiện trường.

Nhiều nhà thầu thắc mắc: “Tại sao nén mẫu lập phương thì đạt mác M300, nhưng khi khoan rút lõi trên cột lại chỉ đạt M250?”. Đây là bản chất của vật liệu mà bạn cần hiểu rõ để tranh luận bảo vệ chất lượng thi công.

Đối chiếu điều kiện bảo dưỡng lý tưởng (mẫu đúc) và môi trường đông kết thực tế (mẫu rút lõi)

💡 Trả lời nhanh:
Môi trường hiện trường chịu tác động của nắng gió làm giảm cường độ so với mẫu đúc ngâm nước. TCVN cho phép hệ số suy giảm khi đánh giá bằng rút lõi.

Sự chênh lệch này đến từ môi trường bảo dưỡng.

Mẫu lập phương đúc sẵn (150x150x150mm) được “nâng như nâng trứng” trong bể nước 27°C tại phòng lab — điều kiện thủy hóa xi măng hoàn hảo 100%.

Ngược lại, cấu kiện thực tế (cột, vách, dầm) phải chống chọi với nắng gắt, gió hanh khô, và việc công nhân bảo dưỡng (tưới nước) trên công trường thường không đồng đều.

Do đó, TCVN luôn cho phép một hệ số quy đổi và độ suy giảm nhất định khi đánh giá cường độ bằng phương pháp rút lõi. Mẫu đúc là để kiểm tra chất lượng của nguồn bê tông thương phẩm, còn khoan rút lõi là để kiểm tra chất lượng thi công và bảo dưỡng của nhà thầu.

Ứng dụng giải pháp khoan rút lõi kết hợp siêu âm bê tông khi đánh giá kiểm định lại chất lượng công trình cũ

💡 Trả lời nhanh:
Kết hợp siêu âm (dò khuyết tật ngầm) và khoan rút lõi (ép mẫu trụ 75-100mm) là giải pháp tối ưu để xác định chính xác sức chịu tải của cấu kiện công trình cũ.

Đối với các công trình cải tạo, nâng tầng, hoặc tòa nhà đã sử dụng hàng chục năm, hồ sơ đúc mẫu bê tông không còn. Lúc này, chuyên gia kiểm định sẽ dùng combo: Siêu âm sàn bê tông (Bán phá hoại) + Khoan rút lõi (Phá hoại cục bộ).

Đầu tiên, máy siêu âm sẽ dò tìm các khuyết tật (vết nứt ngầm, tổ ong) và lập bản đồ đồng nhất của khối bê tông. Dựa vào đó, kỹ sư mới chỉ định vị trí khoan rút lõi (thường dùng mũi khoan kim cương đường kính 75mm hoặc 100mm). Các lõi khoan bằng hình trụ này sẽ được đem về phòng lab, cắt phẳng 2 đầu và nén thủy lực để tìm ra chính xác sức chịu tải hiện tại của hệ khung, làm cơ sở tính toán gia cường nâng tầng.

Mẫu thí nghiệm ép bê tông R28 không đạt cường độ mác thiết kế cần xử lý thế nào?

💡 Trả lời nhanh:
Không đập bỏ ngay. Cần tạm dừng thi công, thực hiện đối chứng độc lập bằng súng bật nẩy Schmidt và khoan rút lõi hiện trường để đánh giá cường độ thực tế.

Đây là cơn ác mộng lớn nhất của mọi nhà thầu và ban quản lý dự án. Khi tờ biên bản trả về với kết quả “Không đạt”, hàng tỷ đồng nguy cơ bốc hơi.

Vấn đề: Kết quả nén mẫu R28 fail, chủ đầu tư yêu cầu đập bỏ kết cấu móng/sàn

💡 Trả lời nhanh:
Tổ mẫu R28 fail có thể do đúc sai, rỗ tổ ong hoặc bảo dưỡng kém, gây tranh chấp và nguy cơ đập bỏ thiệt hại hàng tỷ đồng.

Giả sử bạn đổ sàn tầng 5 với yêu cầu mác M300 (Cường độ nén R28 yêu cầu ≥ 30 MPa). Tuy nhiên, kết quả nén 3 viên lập phương ở ngày thứ 28 chỉ đạt trung bình 24 MPa. Tư vấn giám sát lập tức lập biên bản đình chỉ thi công, từ chối thanh toán và Chủ đầu tư đe dọa yêu cầu đập bỏ toàn bộ sàn tầng 5.

Nhà thầu đứng trước sức ép tiến độ và thiệt hại tài chính khổng lồ. Tuy nhiên, đừng vội vàng đập bỏ! Như đã phân tích ở trên, mẫu lập phương fail có thể do KCS đúc mẫu bị rỗ tổ ong, bảo dưỡng mẫu ngoài công trường bị sai, hoặc mẫu bị quăng quật gây vi nứt trước khi mang về phòng lab. Cấu kiện trên sàn có thể vẫn đạt chuẩn.

Giải pháp: Tạm dừng thi công, tiến hành bắn súng bật nẩy Schmidt và khoan rút lõi trực tiếp tại cấu kiện để đối chứng độc lập

💡 Trả lời nhanh:
Bắn súng bật nẩy sơ bộ, sau đó khoan 3 mũi rút lõi. Nếu cường độ trung bình đạt 85-90% mác thiết kế, cấu kiện vẫn đủ điều kiện nghiệm thu.

Giải pháp kỹ thuật chuyên sâu và hợp pháp lúc này là mời một bên thứ 3 (Phòng thí nghiệm LAS-XD độc lập) vào cuộc để đánh giá đối chứng trực tiếp trên cấu kiện thực tế.

• ✔ Bước 1: Test nhanh bằng Súng bật nẩy Schmidt (TCVN 7700:2007). Kỹ sư sẽ bắn súng bật nẩy lên bề mặt sàn tầng 5 tại nhiều điểm khác nhau. Chỉ số bật nẩy sẽ nội suy sơ bộ ra cường độ bê tông bề mặt. Nếu kết quả súng bật nẩy cho thấy dải cường độ cao, bạn có cơ sở tự tin sang bước 2.
• ✔ Bước 2: Khoan rút lõi bê tông (TCVN 3105:1993). Chỉ định khoan 3 mũi rút lõi tại chính khu vực bị nghi ngờ trên sàn tầng 5. Lõi khoan sau khi lấy ra sẽ được xử lý phẳng hai đầu (capping) và nén tại phòng lab.

Theo tiêu chuẩn nghiệm thu, nếu cường độ trung bình của các lõi khoan thực tế đạt từ 85% đến 90% trở lên so với mác thiết kế (tùy theo thỏa thuận và quy chuẩn áp dụng), cấu kiện đó vẫn được phép nghiệm thu và giữ lại thi công tiếp. Giải pháp này cứu vãn hàng tỷ đồng và rút ngắn thời gian tranh cãi.

Danh sách các chỉ tiêu kỹ thuật EAV (Entity – Attribute – Value) trọng yếu cần ghi nhớ là gì?

💡 Trả lời nhanh:
4 chỉ tiêu sống còn: Bê tông M250 (R28 ≥ 25 MPa), Vữa không co ngót (Độ chảy ≥ 220mm), Xi măng PC40 (R28 ≥ 40 MPa), Keo dán gạch (Bám dính ≥ 1.0 MPa).

Để nói chuyện ngang cơ với tư vấn giám sát và đọc hiểu ngay lập tức hồ sơ vật liệu, tôi đã tổng hợp ma trận Thực thể (Entity) – Thuộc tính (Attribute) – Giá trị (Value) không thể sai lệch của các nhóm vật liệu lõi:

CÂU HỎI THƯỜNG GẶP (FAQs) GIẢI QUYẾT VẤN ĐỀ NGƯỜI DÙNG

CẦN KIỂM ĐỊNH BÊ TÔNG, XI MĂNG & VỮA CHUẨN LAS-XD NHANH CHÓNG?

Đừng để tiến độ thi công bị “giam lỏng” chỉ vì thiếu kết quả nén mẫu R7 hay rắc rối pháp lý từ hồ sơ R28. Với kinh nghiệm tham gia giám định cho hàng loạt dự án giao thông, công nghiệp và dân dụng, chúng tôi cam kết mang đến giải pháp thử nghiệm điện và vật liệu xây dựng trung thực, chuẩn xác và tối ưu chi phí nhất.
