Thiết Bị Điện Hạ Thế Là Gì? Cấu Tạo, Phân Loại & Báo Giá 2026
Bạn đã bao giờ đứng giữa một xưởng sản xuất đang hoạt động hết công suất, tiếng máy móc rầm rập chạy, rồi đột nhiên… phụt! Mọi thứ chìm vào bóng tối và sự im lặng đáng sợ?
Mùi khét lẹt của nhựa cháy bốc lên từ góc phòng kỹ thuật. Hàng trăm công nhân ngơ ngác ngừng việc. Trưởng ca sản xuất mồ hôi nhễ nhại vì biết rằng, chỉ một giờ dây chuyền đứng im, công ty sẽ bốc hơi hàng trăm triệu đồng, chưa kể nguy cơ đền bù hợp đồng do giao hàng trễ hẹn.
Nguyên nhân của thảm họa đó thường bắt nguồn từ một thiết bị rất nhỏ, nằm lặng lẽ trong tủ điện nhưng lại nắm giữ sinh mệnh của cả hệ thống: Thiết bị điện hạ thế.
Trong suốt hơn 20 năm khoác áo kỹ sư cơ điện, đi thiết kế, thi công và xử lý sự cố cho hàng ngàn dự án từ các khu công nghiệp sầm uất tại Bình Dương, Đồng Nai cho đến những cao ốc văn phòng chọc trời giữa lòng TP.HCM, tôi nhận ra một sự thật đau lòng. Rất nhiều chủ đầu tư sẵn sàng chi hàng tỷ đồng cho máy móc dây chuyền, nhưng lại “mặc cả” từng đồng, chọn sai hoặc dùng hàng trôi nổi khi mua aptomat, cầu dao hay contactor.
Hôm nay, dưới góc độ của một người làm nghề thực chiến tại KTH Electric, tôi sẽ viết một cẩm nang “mổ xẻ” tường tận nhất về thiết bị điện hạ thế. Từ định nghĩa cốt lõi, cách phân loại, kinh nghiệm chọn đồ chuẩn IEC, cho đến bảng báo giá cập nhật mới nhất năm 2026.
Mục tiêu của tôi là giúp bạn – dù là chủ nhà máy, nhà thầu hay kỹ sư trẻ – trang bị đủ kiến thức để tự tin xây dựng một hệ thống điện an toàn, bền bỉ và không bao giờ phải hối hận.
1. Tổng quan về thiết bị điện hạ thế (LV – Low Voltage)
Để làm chủ được hệ thống điện, trước hết chúng ta cần hiểu rõ ngôn ngữ của nó. Thuật ngữ “hạ thế” hay “hạ áp” (Low Voltage – LV) được nhắc đến rất nhiều, nhưng không phải ai cũng nắm chính xác ranh giới của nó.
Chuyên viên tư vấn & Báo giá
Ms. Khuyên Bùi

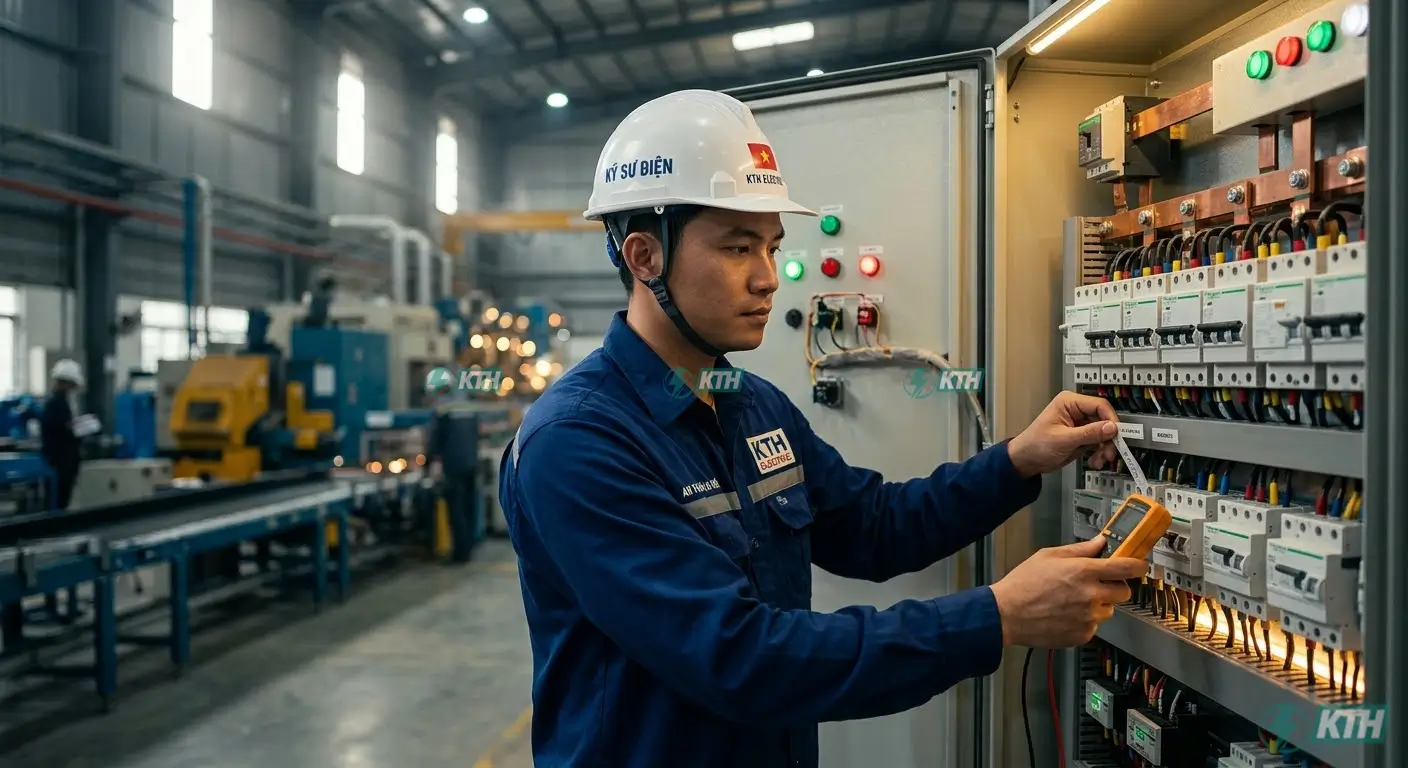

Thiết bị điện hạ thế là gì? Định nghĩa theo chuẩn IEC
Theo tiêu chuẩn quốc tế IEC (Ủy ban Kỹ thuật Điện Quốc tế), thiết bị điện hạ thế là tập hợp tất cả các khí cụ, thiết bị có nhiệm vụ đóng cắt, điều chỉnh, điều khiển, bảo vệ và kiểm tra hệ thống mạng lưới điện hoạt động ở mức điện áp dưới 1.000V AC (xoay chiều) hoặc dưới 1.500V DC (một chiều).
Tại Việt Nam, rải điện áp hạ thế mà chúng ta tiếp xúc hàng ngày chính là lưới điện 220V dân dụng (1 pha) và lưới điện 380V công nghiệp (3 pha). Một số nhà máy đặc thù có thể sử dụng mức 400V, 440V, 480V hoặc lên đến 690V, tất cả đều vẫn nằm trong nhóm thiết bị LV này.
Về cơ bản, bạn có thể hình dung chúng được chia thành 3 mảng chính: thiết bị đóng cắt (như aptomat, cầu dao), thiết bị điều khiển (như contactor, relay) và thiết bị truyền động (như biến tần). Chúng chính là nền tảng sống còn của mọi công trình, từ bóng đèn nhà bạn đến các trạm biến áp khổng lồ.
So sánh thiết bị đóng cắt hạ thế (LV), trung thế (MV) và cao thế (HV)
Nhiều bạn sinh viên thực tập hay hỏi tôi: “Chú ơi, sao không dùng chung một loại thiết bị cho tiện mà phải chia ra hạ thế, trung thế rồi cao thế làm gì?”.
Câu trả lời nằm ở bài toán truyền tải và phân phối điện năng. Dòng điện càng đi xa, hao phí càng lớn. Do đó người ta phải tăng áp lên cực cao để truyền đi, rồi hạ áp dần khi đến tay người dùng.
- Cao thế (High Voltage – HV): Mức điện áp trên 35kV (thường là 110kV, 220kV, 500kV). Thiết bị ở đây to như cái đình, lắp đặt ngoài trời, chủ yếu dùng cho các trạm biến áp truyền tải điện năng đi xa hàng trăm kilomet.
- Trung thế (Medium Voltage – MV): Mức điện áp từ 1kV đến 35kV. Thiết bị MV thường nằm trong các tủ RMU của trạm biến áp khu vực hoặc trạm của nhà máy lớn, làm nhiệm vụ phân phối điện từ trạm biến áp chính xuống các khu vực nhỏ hơn.
- Hạ thế (Low Voltage – LV): Mức dưới 1kV. Đây chính là trạm cuối cùng. Điện áp đã được hạ xuống mức 220V/380V để an toàn cho con người và tương thích với 99% máy móc tiêu thụ điện. Thiết bị điện hạ thế nhỏ gọn hơn, giá rẻ hơn, dễ lắp đặt hơn và là thiết bị chúng ta tiếp xúc trực tiếp mỗi ngày.
2. Vai trò cốt lõi của thiết bị điện hạ thế trong hệ thống
Đừng nhìn bề ngoài nhỏ bé của một chiếc aptomat hay thanh dẫn điện mà đánh giá thấp chúng. Trong một hệ thống điện hạ áp, chúng đảm nhận những nhiệm vụ mang tính chất “sống còn”.
Phân phối và điều khiển mạch điện
Lưới điện quốc gia cung cấp một khối năng lượng khổng lồ. Thiết bị hạ thế như tủ điện phân phối tổng MSB, tủ nhánh DB, cầu dao… có nhiệm vụ chia nhỏ khối năng lượng đó, “chỉ đường” cho dòng điện đi đến đúng từng bóng đèn, từng ổ cắm, từng cỗ máy sản xuất một cách trơn tru và chính xác theo ý muốn của người điều hành.
Bảo vệ an toàn mạng điện (Quá tải, ngắn mạch, sét lan truyền)
Đây là chức năng quan trọng nhất. Dòng điện vô hình nhưng sức tàn phá của nó thì vô cùng khủng khiếp.
- Quá tải: Khi bạn cắm quá nhiều máy móc vào một đường dây, dây cáp sẽ nóng lên. Thiết bị bảo vệ hạ thế sẽ “ngửi” thấy sự gia tăng nhiệt độ này và ngắt mạch trước khi lớp vỏ cách điện bị chảy nhão gây hỏa hoạn.
- Ngắn mạch (Chập điện): Khi cực âm và cực dương chạm thẳng vào nhau, dòng điện tăng vọt lên hàng nghìn, hàng vạn Ampe. Một chiếc máy cắt không khí ACB hay aptomat khối MCCB chất lượng sẽ dập tắt hồ quang và cắt mạch ngay trong vài phần nghìn giây.
- Sét lan truyền: Các thiết bị chống sét SPD sẽ “hút” xung điện áp đột biến do sét đánh và xả xuống đất, bảo vệ hệ thống bo mạch điện tử.
Bảo vệ tính mạng con người (Chống giật, rò rỉ điện, chạm đất)
Điện giật là nguyên nhân gây ra vô số tai nạn thương tâm. Máy móc hỏng có thể mua lại, nhưng mạng người thì không. Các thiết bị điện hạ thế chuyên dụng như RCCB, ELCB hay GFCI có khả năng phát hiện dòng điện rò rỉ (chỉ khoảng 30mA) chạy qua cơ thể người và cắt điện ngay lập tức, đảm bảo an toàn tuyệt đối.
Hỗ trợ tự động hóa và nâng cao chất lượng điện năng
Trong kỷ nguyên công nghiệp 4.0, thiết bị điện hạ thế không chỉ là “công tắc” bật/tắt ngu ngốc. Chúng đã tiến hóa. Bộ điều khiển PLC, biến tần, khởi động mềm, tủ tụ bù thông minh hay bộ lọc sóng hài giúp động cơ chạy êm ái hơn, tiết kiệm đến 30% năng lượng, giảm suy hao và kéo dài tuổi thọ cho toàn bộ dây chuyền nhà máy.
3. Phân loại các thiết bị điện hạ thế phổ biến trên thị trường
Bước vào một cửa hàng vật tư điện công nghiệp, bạn sẽ dễ bị ngợp bởi hàng nghìn mã sản phẩm khác nhau. Tuy nhiên, bằng kinh nghiệm quy hoạch vật tư của mình, tôi sẽ gom chúng lại thành 7 nhóm thực thể ngữ nghĩa (Entities) cốt lõi nhất để bạn dễ dàng nắm bắt.
Nhóm thiết bị đóng cắt & bảo vệ quá tải, ngắn mạch
Đây là đội quân “tiên phong” bảo vệ mạch điện. Chúng có nhiệm vụ cho phép dòng điện đi qua khi bình thường và chặn đứng lại khi có biến.
- MCB (Miniature Circuit Breaker – Aptomat dạng tép): Thường dùng cho lưới điện dân dụng hoặc tải nhẹ (<100A). Dòng cắt ngắn mạch thường ở mức 4.5kA, 6kA đến 10kA. Chúng bảo vệ rất tốt các nhánh chiếu sáng, ổ cắm.

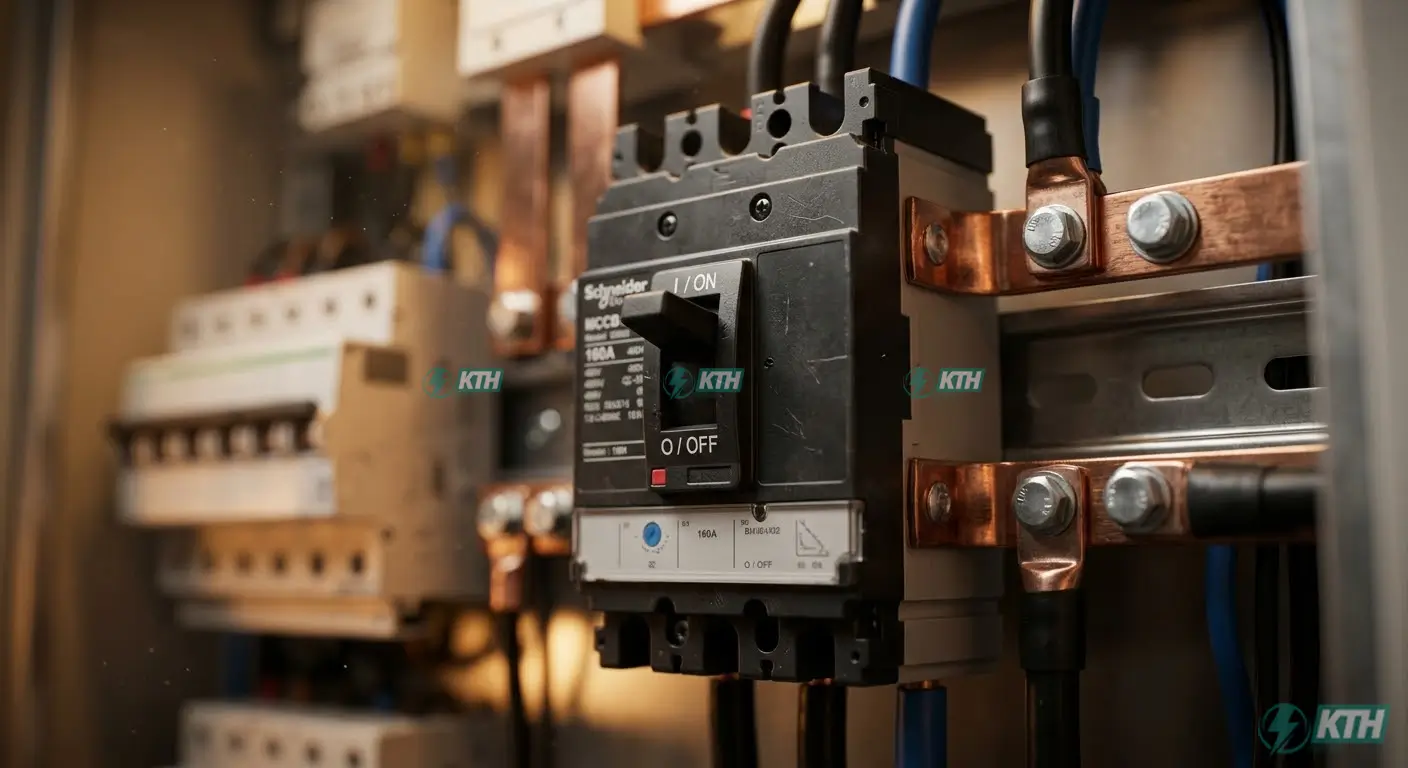

- MCCB (Molded Case Circuit Breaker – Aptomat dạng khối): Dành cho tải lớn hơn (từ 100A đến 1000A, thậm chí 2400A). Vỏ đúc bằng nhựa cách điện siêu cứng, dòng cắt ngắn mạch có thể lên đến 85kA, 100kA. Thường làm aptomat tổng cho tầng hoặc phân xưởng.
- ACB (Air Circuit Breaker – Máy cắt không khí): “Trùm cuối” của hệ thống điện hạ thế. Chúng thường nằm trong tủ MSB, đóng vai trò bảo vệ tổng cho cả nhà máy. ACB dùng không khí để dập hồ quang, chịu được dòng điện cực lớn (lên đến 6300A). ACB của các hãng như CHINT (dòng NXA, NA1) hay Schneider rất được ưa chuộng nhờ độ bền bỉ cơ học.
- Cầu chì HRC (High Rupturing Capacity): Cầu chì công suất cao. Dù aptomat rất phổ biến, cầu chì HRC vẫn được giới kỹ thuật tin dùng vì đặc tính đứt siêu nhanh khi có ngắn mạch lớn, độ tin cậy cực cao, gần như không có rủi ro kẹt cơ khí.
- Cầu dao SFU (Switch Fuse Unit): Sự kết hợp giữa bộ chuyển mạch đóng cắt và cầu chì bảo vệ.
Nhóm thiết bị chống dòng rò (Chống giật)
“Kẻ thù” của dòng điện rò rỉ.
- RCCB (Residual Current Circuit Breaker): Aptomat chuyên chống giật. Nguyên lý của nó là so sánh dòng điện đi và về. Nếu có sự chênh lệch (nghĩa là điện đang rò ra vỏ máy hoặc rò qua người), nó sẽ nhảy ngay lập tức. Lưu ý: RCCB không có chức năng bảo vệ quá tải.
- RCBO (Residual Current Breaker with Overcurrent): Tích hợp “2 trong 1” – vừa chống giật (như RCCB), vừa bảo vệ quá tải/chập điện (như MCB). Rất tiện lợi cho hộ gia đình.
- ELCB (Earth Leakage Circuit Breaker): Bản chất chức năng tương tự RCBO nhưng cấu tạo phức tạp hơn, thường dùng cho công nghiệp với thiết kế dạng khối lớn.
- GFCI (Ground Fault Circuit Interrupter): Bộ ngắn mạch nối đất, phát hiện lỗi chạm đất với độ nhạy cực cao (ngắt ở mức 5mA), thường bắt buộc lắp ở các khu vực ẩm ướt như phòng tắm, trạm bơm.
Nhóm thiết bị điều khiển & truyền động
Đây là “hệ thần kinh” của máy móc.
- Contactor (Khởi động từ): Một loại rơ le công suất lớn dùng để đóng ngắt mạch điện động lực từ xa bằng tín hiệu điện áp thấp. Không có contactor, chúng ta không thể điều khiển động cơ 3 pha tự động được.
- Relay nhiệt (Rơ le nhiệt): Cặp bài trùng với contactor. Nó bảo vệ động cơ không bị cháy do quá tải sinh nhiệt. Khi dòng điện tăng làm thanh lưỡng kim nóng cong lên, nó sẽ tác động ngắt mạch điều khiển của contactor.
- Biến tần (Inverter) & Bộ khởi động mềm (Soft Starter): Giúp động cơ khởi động êm ái, tránh sụt áp lưới điện, đồng thời thay đổi tốc độ vòng quay động cơ theo ý muốn để tiết kiệm điện.
- Timer (Rơ le thời gian) & PLC: Điều khiển logic, hẹn giờ bật/tắt chính xác cho các hệ thống tự động hóa nhà máy.
Nhóm thiết bị chuyển mạch (Cứu cánh khi mất điện)
Trong trường hợp xấu nhất – mất điện lưới (Grid), hệ thống điện hạ thế cần ngay lập tức kích hoạt nguồn điện thứ hai (như máy phát diesel dự phòng). Đó là lúc cần đến:
- Bộ chuyển đổi nguồn tự động ATS (Automatic Transfer Switch): Bộ chuyển nguồn tự động ATS là “vị cứu tinh” trong những khoảnh khắc mất nguồn. Khi điện áp lưới mất, sụt áp nghiêm trọng, ATS sẽ ra lệnh đề nổ máy phát và đóng contactor nguồn dự phòng chỉ trong 3-5 giây. Nó hoàn toàn tự động, giải phóng sức người. Trong mảng này, ATS N27 và NXZ của CHINT là cái tên nổi danh với khả năng chịu dòng từ 800A đến 3200A, bền bỉ và dễ lắp ráp. Lưu ý: Tùy nhu cầu mà chọn ATS loại ON-ON (2 vị trí đóng nhanh) hoặc ON-OFF-ON (có điểm nghỉ OFF an toàn).
- Cầu dao chuyển mạch thủ công (Manual Transfer Switch): Phiên bản “chạy bằng cơm” của ATS. Dù chậm chạp hơn và tiềm ẩn nguy cơ chập mạch nếu người vận hành nhầm lẫn, nhưng vẫn được sử dụng tại các trạm bơm, xưởng nhỏ vì chi phí rẻ.
Nhóm thiết bị đo lường & cải thiện chất lượng điện (Trái tim của quản lý năng lượng)
Có một câu nói rất hay trong ngành điện: “Bạn không thể quản lý thứ mà bạn không đo lường được”. Nhóm thiết bị này là những con mắt, những bộ não tính toán thông số để giúp bạn tiết kiệm năng lượng.
- Đồng hồ đo điện & Công tơ điện: Hiển thị và đo lường tức thời các thông số điện áp (V), dòng điện (A), công suất thực (kW), công suất phản kháng (kVAr). Từ đồng hồ kim cổ điển đến đồng hồ điện tử đa năng (Multifunction Meter) có kết nối Modbus RTU lên hệ thống SCADA.
- Tụ bù hạ thế (Capacitor Bank): Hệ số công suất (Cos Phi) là “con quái vật” ngốn tiền điện của bạn. Động cơ công nghiệp tạo ra rất nhiều công suất phản kháng vô ích. Tụ bù hạ thế – đặc biệt là loại tụ bù khô và tụ bù thông minh của hãng BTB Electric – sẽ sinh ra dòng điện dung để bù lại lượng công suất phản kháng đó, nâng hệ số Cos Phi lên > 0.9, giúp bạn tránh bị điện lực phạt hàng chục triệu mỗi tháng.
- Cuộn kháng & Bộ lọc sóng hài (Harmonic Filter): Lưới điện công nghiệp ngày nay chứa đầy các sóng hài (nhiễu tín hiệu điện) sinh ra bởi hàng trăm biến tần, bộ nguồn xung. Tụ bù cực kỳ ghét sóng hài, dễ phình rộp, cháy nổ. Cuộn kháng (Reactor) lắp nối tiếp tụ bù hoặc Bộ lọc sóng hài tích cực (AHF) sẽ triệt tiêu các thành phần nhiễu này, giúp hệ thống vận hành êm ru.
Nhóm thiết bị bảo vệ chống sét (Bức tường lửa chống xung sét)
Bạn có biết một tia sét đánh cách trạm biến áp 1km cũng có thể tạo ra xung điện áp lan truyền hàng chục ngàn Volt chạy thẳng vào nhà máy của bạn?
- Thiết bị chống sét lan truyền (SPD / TVSS – Surge Protective Device): Đây là các thiết bị nhỏ nhưng võ công cao cường. Ví dụ như bộ chống sét NU6-II, NU6-III, NXU I+II của CHINT. Khi xung điện áp do sét hoặc thao tác đóng cắt lớn dội vào lưới, bộ SPD sẽ “mở van” trong nanogiây, dẫn luồng năng lượng khổng lồ đó xả thẳng xuống đất (tiếp địa), cứu sống dàn máy móc điện tử, camera, server.
Nhóm phụ kiện & vật tư (Bộ khung xương vững chắc)
Những thiết bị trên sẽ hoạt động rời rạc nếu không có các vật tư kết nối.
- Tủ điện phân phối (Distribution Board – DB/MSB): Vỏ tủ thép sơn tĩnh điện, che chắn các thiết bị bên trong. Thiết kế tủ tổng MSB, tủ nhánh DB thường có form 3B, cấp bảo vệ IP55.
- Thanh dẫn điện (Busbar): Thanh cái đồng đỏ 99.9% là mạch máu truyền dẫn chính bên trong tủ điện hạ thế, thay vì dùng dây cáp (Cable) cồng kềnh.
- Ổ cắm & Phích cắm công nghiệp: Chịu nhiệt độ cao, chịu va đập, đúc bằng nhựa Polyamide (PA6), giúp đấu nối nguồn phụ tải dễ dàng.
4. Tư vấn kỹ thuật: Cách chọn thiết bị điện hạ thế chuẩn xác (Kinh nghiệm 20 năm)
Làm sao để chọn đúng thiết bị, vừa túi tiền mà vẫn đáp ứng mọi tiêu chuẩn khắt khe? Đây là điều phân biệt giữa một kỹ sư điện “tay mơ” và một chuyên gia dạn dày kinh nghiệm.
Bài toán so sánh chọn lọc: MCB vs MCCB, RCCB vs RCBO
Sai lầm kinh điển số 1: Nhiều người tiết kiệm chi phí, dùng MCB (Aptomat tép) cho các thiết bị động cơ tải nặng như thang máy, máy ép nhựa.
- MCB (Miniature Circuit Breaker): Rất tốt cho tải nhỏ dưới 100A, độ nhạy cao. Tuy nhiên, nó dễ bị “nhảy ảo” (nuisance tripping) khi động cơ khởi động dòng lớn, vỏ nhựa tép mỏng dễ biến dạng khi ngắt dòng ngắn mạch cao (thường chỉ chịu nổi 6kA, 10kA). Thích hợp: Chiếu sáng, ổ cắm, điều hòa.
- MCCB (Molded Case Circuit Breaker): Aptomat vỏ đúc nguyên khối, chịu dòng danh định cực lớn (đến 1000A – 2400A). Quan trọng nhất là khả năng chịu dòng cắt ngắn mạch (Icu) cực khủng (lên đến 85kA, 100kA). Thích hợp: Tủ điện chính tầng, tủ điều khiển máy bơm, động cơ xưởng. Hướng dẫn chọn cầu dao bảo vệ quá tải MCCB là luôn chọn Icu của tủ nhánh lớn hơn Icu của phụ tải bên dưới.

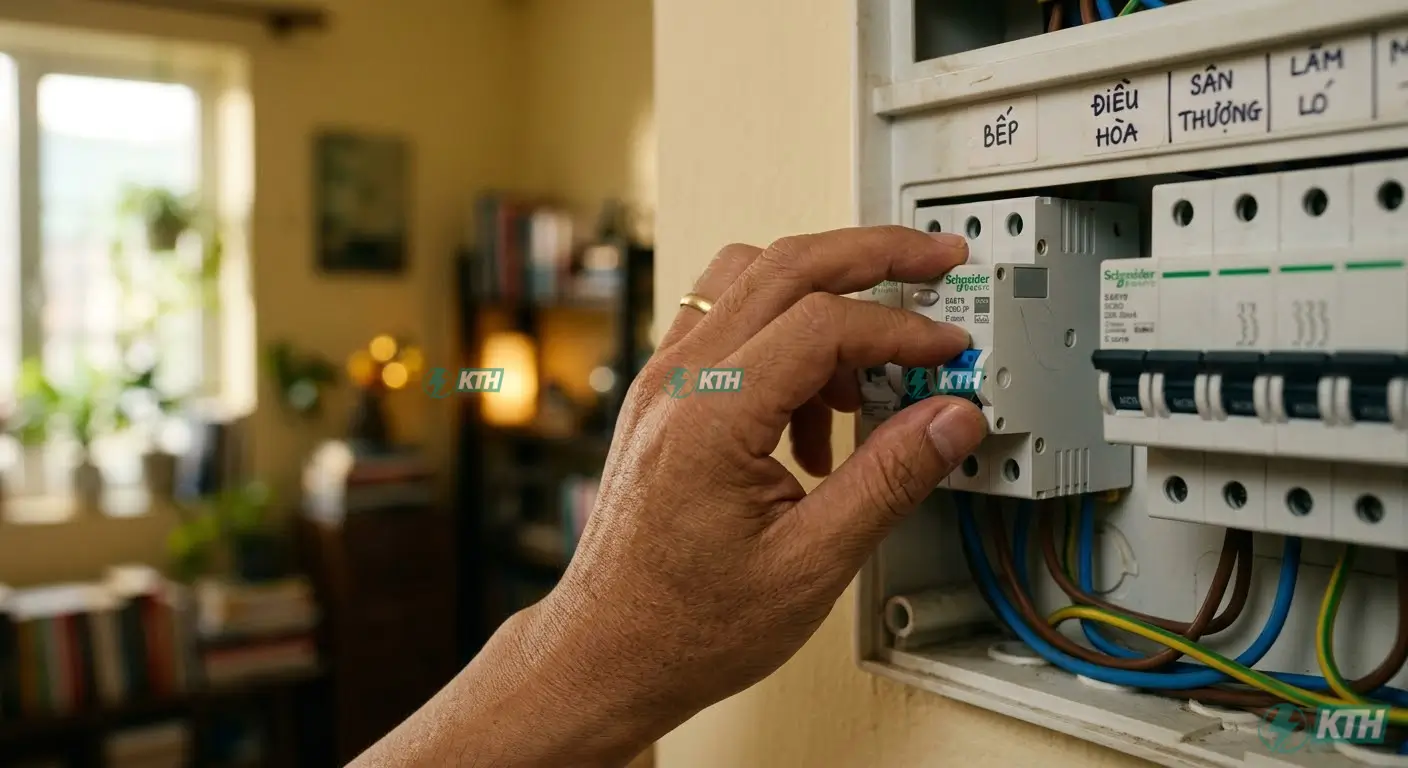

Sai lầm kinh điển số 2: Nhầm lẫn RCCB và RCBO trong hệ thống điện dân dụng và công nghiệp.
- RCCB (Residual Current Circuit Breaker): Xin nhắc lại, nó chỉ chống rò điện (chống giật). Nếu bạn dùng RCCB độc lập mà xảy ra chập điện, nó sẽ không nhảy, dây điện sẽ cháy trụi! Bắt buộc phải gắn RCCB nối tiếp phía sau một MCB bảo vệ ngắn mạch.
- RCBO (Residual Current Breaker with Overload): Là sự “lai tạo” hoàn hảo. Vừa chống giật rò rỉ điện, vừa tự động ngắt khi quá tải, chập cháy. Tuy giá đắt hơn một chút, nhưng gọn gàng, tiết kiệm không gian tủ điện. Hiện nay, các loại aptomat chống giật 3 pha 100A BTB đang là lựa chọn ưu tiên cho các biệt thự lớn.
Các thông số kỹ thuật sống còn cần lưu ý
- Dòng điện định mức (In – Ampe): Dòng làm việc bình thường của tải. Công thức vàng là: In của Aptomat = Dòng điện tổng tải × 1.25 (đến 1.5).
- Điện áp định mức (Ue – Volt): Ví dụ 220V, 380V, 400V, 440V, 480V, 690V. Phải chọn thiết bị có điện áp làm việc phù hợp, nếu dùng quá áp thiết bị sẽ nổ.
- Dòng cắt ngắn mạch (Icu / Ics – kA): Dòng sự cố tối đa mà thiết bị có thể dập hồ quang ngắt điện an toàn mà không bị nổ tung. Tủ tổng (MSB) thì Icu phải lớn (50kA, 100kA), tủ nhánh (DB) thì nhỏ hơn (6kA, 10kA). Đây là điểm phân hóa cấp bậc và giá cả của các loại aptomat.
Tiêu chuẩn quốc tế và cấp bảo vệ bắt buộc
Một thiết bị điện hạ thế chất lượng không được phép “chém gió” bằng thông số tự in. Nó phải vượt qua các bài test khắc nghiệt của thế giới.
- Chuẩn Kỹ Thuật (IEC, UL): Tiêu chuẩn IEC 60439-1, IEC 61439-1/2 (cho thiết bị đóng cắt, tủ điện), UL (chuẩn Bắc Mỹ), EN (Châu Âu). Một thiết bị đạt chứng nhận KEMA-KEUR (chứng nhận độc lập uy tín nhất Hà Lan) thì bạn hoàn toàn yên tâm sử dụng.
- Cấp bảo vệ vỏ ngoài (IP – Ingress Protection): Tủ điện trong nhà chỉ cần IP40, IP43. Nhưng lắp ngoài trời, nhà máy dệt (nhiều bụi bông), xưởng hải sản (rửa nước liên tục) thì bắt buộc chọn tủ, vỏ hộp IP54, IP55 để chống ẩm, chống bụi thâm nhập.
5. Top 3 thương hiệu thiết bị điện hạ thế uy tín nhất hiện nay
Thị trường có cả trăm nhãn hiệu, nhưng tại Việt Nam, đặc biệt là khu vực TP.HCM và các tỉnh lân cận, 3 cái tên dưới đây gần như thống trị nhờ chất lượng đã được kiểm chứng qua hàng ngàn công trình.
CHINT Global (Ông vua thiết bị tầm trung và dự án công nghiệp)
Thương hiệu lớn đến từ Trung Quốc. Ngày xưa nhiều người ác cảm với hàng “Tàu”, nhưng CHINT Global (được phân phối bởi CHINT Việt Nam) là một câu chuyện hoàn toàn khác. Chất lượng của họ đạt chuẩn quốc tế, công nghệ hiện đại, nhưng giá cả lại “mềm” hơn hàng Châu Âu rất nhiều.
Sản phẩm chủ lực: Bộ chuyển mạch ATS (N27, NXZ siêu bền), Thiết bị chống sét (NU6-II/III, NXU I+II), Máy cắt không khí ACB (NXA, NA1 1600A rất chuộng cho tủ MSB), Aptomat tép MCB NXB-63, cầu chì HRC. Sự đồng bộ linh kiện của CHINT trong một tủ điện đem lại độ tin cậy vận hành rất ấn tượng.
Schneider Electric (Tượng đài đẳng cấp, thông minh, bền bỉ)
Cái tên không cần phải giới thiệu nhiều. Schneider Electric (Pháp) đã có mặt chính hãng tại Việt Nam gần 30 năm. Đây là lựa chọn bắt buộc cho các dự án vốn FDI, cao ốc hạng A, khách sạn 5 sao.
Sản phẩm chủ lực: Cầu dao bảo vệ quá tải, aptomat, biến tần, contactor. Đặc điểm nhận dạng là mẫu mã rất đẹp, vật liệu cao cấp, độ an toàn cực cao và tích hợp công nghệ quản lý điện năng IoT thông minh (Smart Panel). Tuy nhiên, giá thành khá cao. Các nhà phân phối như Phan Khang Electric luôn cam kết 100% hàng chính hãng, COCQ đầy đủ và giao hàng nhanh.
BTB Electric (Chuẩn Châu Âu, Vua của hệ thống chất lượng điện)
Thương hiệu đến từ Thổ Nhĩ Kỳ. Điểm mạnh của BTB Electric là chất lượng chuẩn Châu Âu (KEMA-KEUR, UL, IEC, EN) với chi phí đầu tư rất hợp lý.
Sản phẩm chủ lực: Thiết bị điện hạ thế BTB Electric rất mạnh về các dòng aptomat chống giật (RCBO, ELCB 3 pha), máy cắt hạ thế (ACB, MCCB), điều khiển (contactor). Đặc biệt, BTB là chuyên gia về Chất lượng điện năng: các dòng tụ bù khô, tụ bù thông minh, cuộn kháng và bộ lọc sóng hài của họ giúp cải thiện cos phi cực kỳ hiệu quả, tuổi thọ gấp đôi các dòng tụ tụ giá rẻ trôi nổi.
6. Bảng báo giá thiết bị điện hạ thế chính hãng cập nhật 2026
Thị trường vật tư điện luôn biến động theo giá đồng và vật liệu bán dẫn toàn cầu. Tuy nhiên, để giúp bạn có một bức tranh toàn cảnh nhằm dự toán ngân sách cho dự án (dù là xây mới xưởng sản xuất hay cải tạo tủ điện chung cư), tôi xin tổng hợp báo giá thiết bị điện hạ thế 2026 mang tính chất tham khảo.
Đây là mức giá bán lẻ từ các nhà phân phối thiết bị điện hạ thế uy tín, đã bao gồm các dòng sản phẩm đạt chuẩn IEC, có CO/CQ đầy đủ.
Máy cắt không khí ACB (Tủ tổng MSB):
- ACB 1600A CHINT (Dòng NXA/NA1) loại 3 Pha, kéo rút (Draw-out): Dao động từ 38.000.000 VNĐ – 45.000.000 VNĐ.
- ACB 2000A Schneider loại 3 Pha, cố định (Fixed): Dao động từ 65.000.000 VNĐ – 85.000.000 VNĐ.
Bộ chuyển đổi nguồn tự động ATS (Hạ thế):
- Tủ ATS hạ thế 1000A giá bao nhiêu? Nếu dùng bộ ATS 1000A nguyên khối của CHINT (N27/NXZ) hoặc Osung, giá vật tư rơi vào khoảng 34.000.000 VNĐ – 42.000.000 VNĐ.
- Tủ ATS 3 pha 400A (Dùng cho xưởng nhỏ/khách sạn): Khoảng 23.000.000 VNĐ – 28.000.000 VNĐ.
Aptomat dạng khối MCCB (Bảo vệ tải nhánh):
- MCCB 3 Pha 100A – 250A (Các hãng BTB Electric, CHINT): Từ 1.200.000 VNĐ – 3.500.000 VNĐ.
- MCCB 3 Pha 400A – 800A (Schneider): Từ 8.500.000 VNĐ – 22.000.000 VNĐ.
Thiết bị bảo vệ chống dòng rò (Chống giật):
- Aptomat chống giật 3 pha 100A BTB Electric (RCCB/RCBO): Khoảng 1.500.000 VNĐ – 2.800.000 VNĐ (Chuẩn Châu Âu, cực kỳ nhạy).
- RCCB 1 Pha 32A-63A (Dùng cho gia đình, căn hộ): Từ 300.000 VNĐ – 800.000 VNĐ.
Thiết bị chống sét lan truyền (SPD):
- Bộ chống sét lan truyền cho chung cư (1 Pha / 3 Pha): Dao động từ 1.500.000 VNĐ – 4.500.000 VNĐ tùy dòng xả sét (20kA, 40kA, 65kA).
Lưu ý quan trọng: Nếu bạn đang tìm kiếm thiết bị điện hạ thế Schneider chính hãng TPHCM hay các dòng thiết bị điện hạ thế BTB Electric chuẩn Châu Âu với mức chiết khấu cao cho dự án (có thể lên tới 30-40% so với giá niêm yết), đừng ngần ngại gửi bản vẽ bóc tách khối lượng (BOQ) về cho KTH Electric để chúng tôi tối ưu chi phí giúp bạn.
7. Ứng dụng thực tế của mạng hạ áp
Thiết bị điện hạ thế không nằm trên những cột điện cao chót vót. Chúng hiện diện ngay bên cạnh chúng ta, lặng lẽ duy trì nhịp đập của nền kinh tế và cuộc sống sinh hoạt.
Lĩnh vực công nghiệp: Mạch máu của tự động hóa
Ứng dụng thiết bị điện hạ thế trong nhà máy công nghiệp là một bài toán phức tạp đòi hỏi sự tính toán chi tiết. Hệ thống thiết bị điện hạ thế 380V công nghiệp được lắp ráp thành các tủ điện phân phối tổng (MSB), tủ điều khiển động cơ (MCC).
Trong một dây chuyền sản xuất thép hay ép nhựa, các contactor, relay nhiệt, biến tần hạ thế và PLC làm việc liên tục 24/7 để điều khiển hàng trăm động cơ công suất lớn. Tại đây, thiết bị đóng cắt hạ thế bảo vệ hệ thống khỏi những dòng ngắn mạch lên tới hàng chục kA, đảm bảo máy móc không bị thiêu rụi khi lưới điện quốc gia gặp sự cố.
Lĩnh vực thương mại & dân dụng: An toàn là trên hết
Bước vào một khu chung cư cao cấp, một bệnh viện hay trung tâm thương mại, toàn bộ hệ thống chiếu sáng, thang máy, máy bơm nước chữa cháy, hệ thống điều hòa trung tâm (HVAC) đều chạy bằng mạng hạ áp.
Đặc biệt, thiết bị điện dân dụng hạ thế nhấn mạnh vào sự an toàn cho con người. Các aptomat chống giật RCCB, hệ thống GFCI chống chạm đất ở khu vực hồ bơi, thiết bị chống sét lan truyền cho phòng máy chủ tòa nhà… chính là những lớp áo giáp vô hình bảo vệ cư dân khỏi tai nạn giật điện và hỏa hoạn.
8. Hướng dẫn lắp đặt và nguyên tắc sử dụng an toàn điện hạ thế
Sở hữu thiết bị xịn chỉ là một nửa câu chuyện. Lắp đặt sai kỹ thuật thì một chiếc máy cắt ACB hàng trăm triệu cũng có thể trở thành quả bom nổ chậm. Dưới đây là những nguyên tắc xương máu mà tôi luôn ép các đội thợ thi công phải tuân thủ:
Cách lắp đặt aptomat hạ thế cho nhà máy chuẩn kỹ thuật:
- Chọn đúng dòng cắt: Dòng cắt ngắn mạch (Icu) của aptomat phải luôn lớn hơn dòng ngắn mạch tính toán tại điểm lắp đặt. Đừng bao giờ lấy MCB 6kA lắp cho tủ điện tổng ngay sát trạm biến áp!

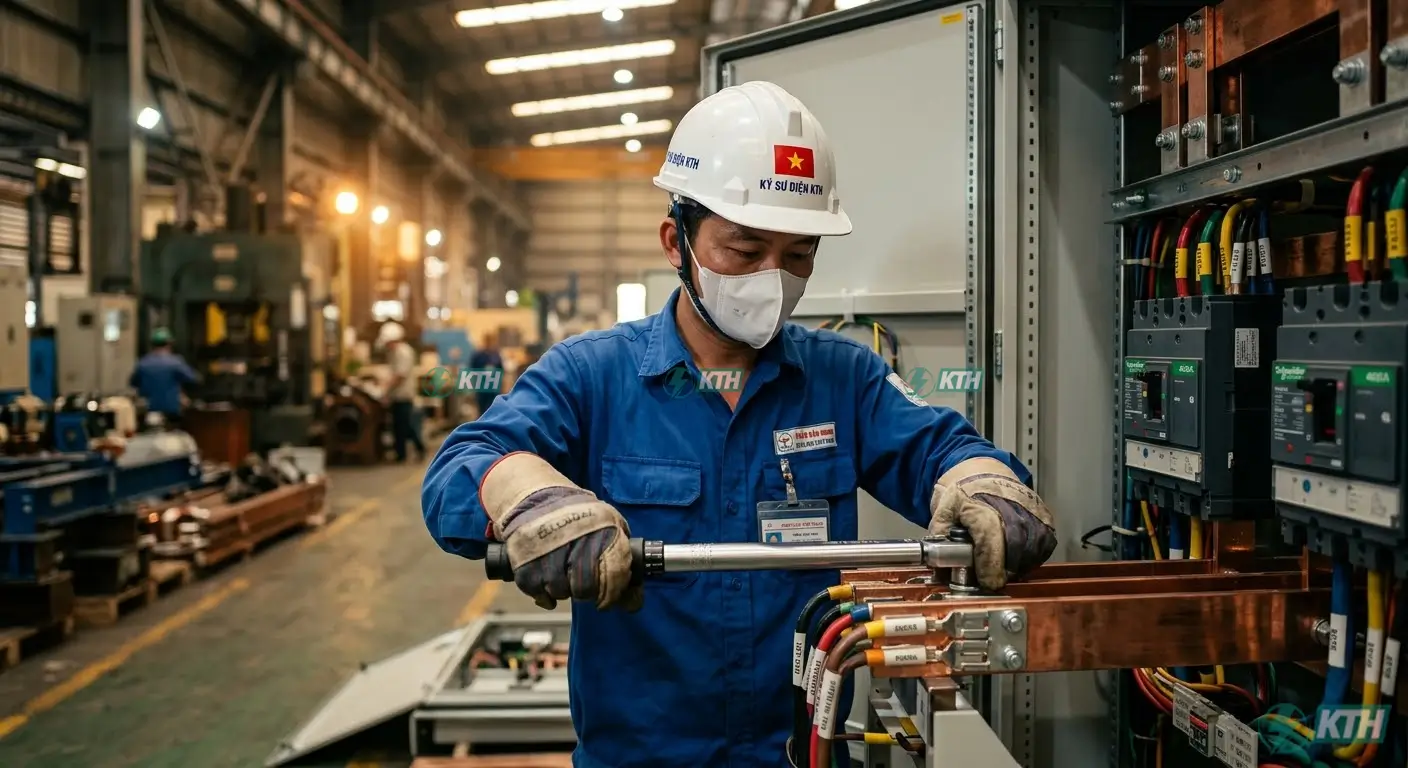

- Siết lực tiếp xúc: 90% các vụ cháy tủ điện hạ thế đến từ việc lỏng cực đấu nối. Khi lắp ráp thanh dẫn điện (Busbar) vào MCCB/ACB, bắt buộc phải dùng cờ lê lực (Torque wrench) siết đúng lực (Nm) theo bảng tiêu chuẩn của nhà sản xuất, sau đó dùng bút đánh dấu lại.
Cách sử dụng thiết bị điện hạ thế an toàn gia đình:
- Tuyệt đối không tự ý lấy dây đồng quấn lại cầu chì bị đứt. Đó là hành vi tự sát.
- Lắp đặt bắt buộc hệ thống ELCB hoặc RCBO cho các nhánh điện có nguy cơ rò rỉ cao như: Bình nóng lạnh, máy giặt, máy bơm nước ngoài trời.
- Giáo dục trẻ em tránh xa các ổ cắm, tủ điện phân phối tầng.
Bảo dưỡng và kiểm tra định kỳ:

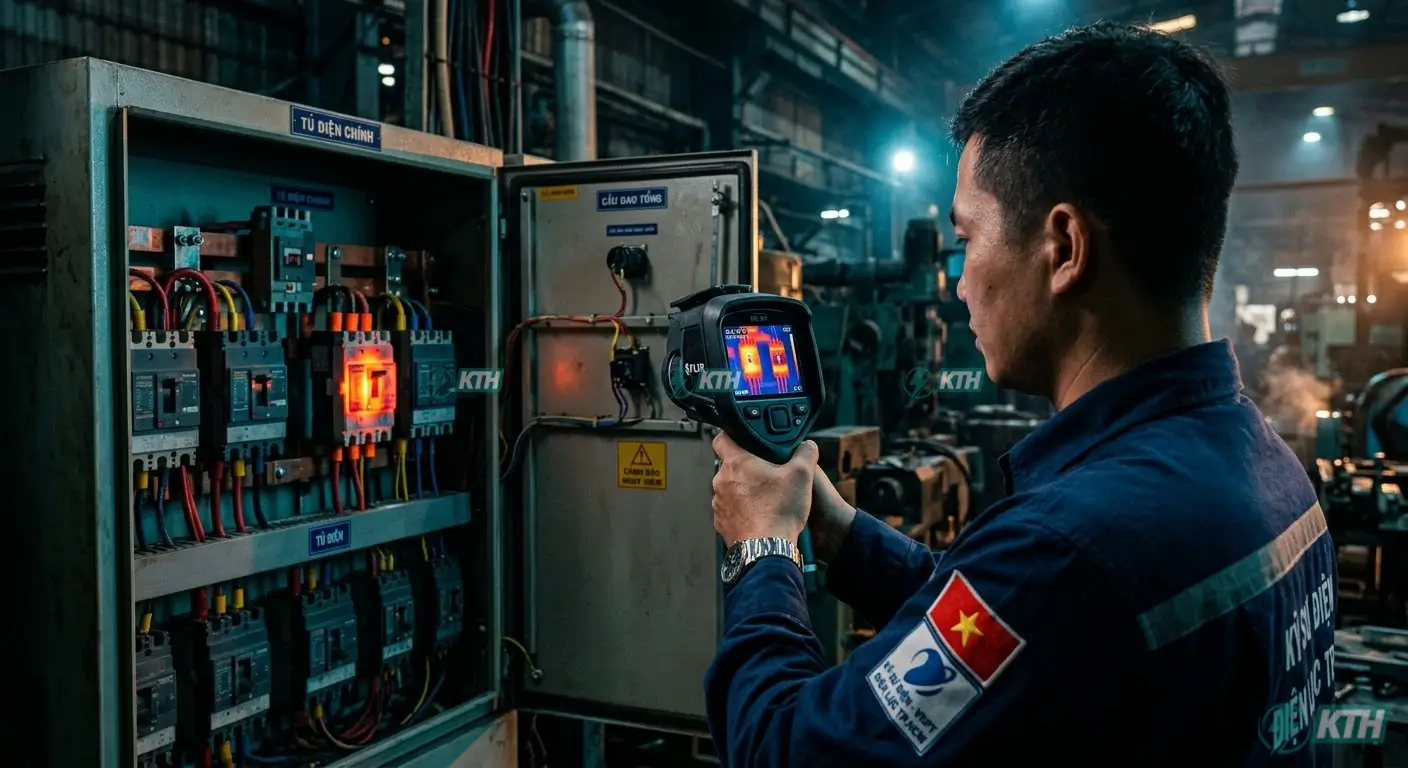

- Trong nhà máy, sử dụng Camera nhiệt hồng ngoại (Thermal Imaging) để quét toàn bộ tủ điện hạ thế 6 tháng/lần. Nếu phát hiện điểm nối nào có nhiệt độ chênh lệch trên 10 độ C so với môi trường xung quanh, phải lên lịch cắt điện để siết lại ngay lập tức.
- Hút bụi, vệ sinh bộ lọc sóng hài và tủ tụ bù hạ thế định kỳ để tránh nguy cơ phù tụ, giảm dung lượng.
9. Câu hỏi thường gặp (FAQ) về thiết bị điện hạ áp
Để giúp bạn giải quyết nhanh những vướng mắc (solve user problems), tôi tổng hợp các câu hỏi mà khách hàng của KTH Electric thường xuyên gọi đến hotline để nhờ tư vấn:
Q1: Thiết bị điện hạ thế sử dụng nguồn điện bao nhiêu Volt tại Việt Nam?
Trả lời: Theo chuẩn IEC, thiết bị hạ thế hoạt động dưới 1000V AC. Tại Việt Nam, chúng ta sử dụng hai mức điện áp phổ biến nhất: 220V AC (1 pha) cho dân dụng và 380V AC (3 pha) cho công nghiệp. Tuy nhiên, một số thiết bị đo lường hoặc biến tần công nghiệp có thể ghi thông số chịu tải đến 400V, 440V hoặc 690V để tăng độ an toàn.
Q2: Máy cắt không khí ACB hãng nào tốt nhất cho tủ điện tổng MSB?
Trả lời: Nếu dự án yêu cầu tiêu chuẩn G7 cao cấp, ngân sách dồi dào, hãy chọn Schneider Electric hoặc ABB. Nếu bạn cần một giải pháp tối ưu chi phí (tiết kiệm đến 30-40%) nhưng vẫn hoạt động cực kỳ nồi đồng cối đá, dòng ACB NXA hoặc NA1 của CHINT là lựa chọn vô địch trong phân khúc, chịu được dòng cắt ngắn mạch rất cao và có độ bền cơ học lên tới hàng chục nghìn lần đóng ngắt.
Q3: Nơi mua thiết bị điện hạ thế chính hãng, có CO/CQ đầy đủ ở đâu uy tín tại TP.HCM?
Trả lời: Việc mua phải thiết bị điện giả (nhái nhãn mác Schneider, Panasonic) vô cùng nguy hiểm. Bạn nên tìm đến các nhà phân phối thiết bị điện hạ thế uy tín, là đối tác ủy quyền của hãng. Tại TP.HCM, Công Ty TNHH KTH Electric (hoặc Phan Khang Electric) là địa chỉ đáng tin cậy. KTH Electric không chỉ cung cấp vật tư với giá sỉ mà còn tư vấn, thiết kế và thi công tủ điện trọn gói với cam kết 100% giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) từ nhà sản xuất.
Q4: Bao lâu cần kiểm tra, bảo dưỡng định kỳ tủ điện hạ thế và thiết bị đóng cắt?
Trả lời: Đối với môi trường công nghiệp có nhiều bụi bẩn, nhiệt độ cao, bạn nên bảo dưỡng 3-6 tháng/lần (hút bụi, siết lực bulong, quét nhiệt, kiểm tra quạt thông gió tủ). Đối với các thiết bị bảo vệ như tụ bù hạ thế và contactor đóng ngắt liên tục, cần kiểm tra dòng điện hàng tháng để phát hiện sớm dấu hiệu suy giảm chức năng. Đừng đợi đến khi máy móc bốc khói mới gọi thợ!
