Tổng Hợp Tiêu Chuẩn TCVN & IEC Về Chiếu Sáng, Điện Nhà Xưởng (Mới Nhất)

Trong quy trình thi công điện nhà xưởng, việc tuân thủ tiêu chuẩn không chỉ là “đối phó” với cơ quan chức năng. Đó là hàng rào bảo vệ cuối cùng cho tài sản hàng tỷ đồng và tính mạng con người. Một hệ thống điện thiết kế sai lệch so với TCVN (Tiêu chuẩn Việt Nam) hay tiêu chuẩn quốc tế là nguyên nhân của 80% vụ cháy nổ nhà máy hiện nay.

Bài viết này hệ thống hóa toàn bộ các quy chuẩn Việt Nam (QCVN) và tiêu chuẩn IEC bắt buộc áp dụng cho hạng mục Chiếu sáng và An toàn điện động lực mà mọi chủ đầu tư và kỹ sư M&E cần nắm vững.

1. Tiêu Chuẩn Về Hệ Thống Chiếu Sáng Nhà Xưởng

Ánh sáng trong nhà xưởng ảnh hưởng trực tiếp đến năng suất lao động và tỷ lệ phế phẩm. Hệ thống chiếu sáng phải tuân thủ nghiêm ngặt TCVN 7114-1:2008 (về chiếu sáng nơi làm việc) và QCVN 22:2016/BYT.

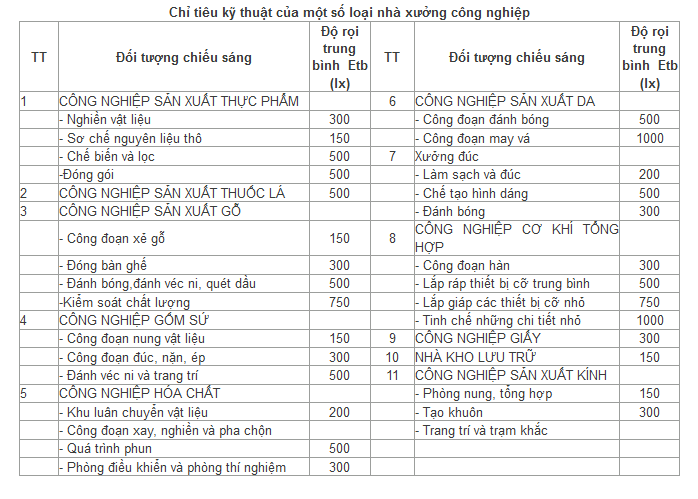

Bảng tiêu chuẩn độ rọi (Lux) tối thiểu:

Ngoài độ sáng, việc tính toán điện năng tiêu thụ của hệ thống đèn cũng rất quan trọng để tối ưu chi phí vận hành hàng tháng.

2. Tiêu Chuẩn Về Hệ Thống Điện Động Lực & An Toàn

Hệ thống điện động lực là “xương sống” của nhà máy, kết nối từ trạm biến áp đến từng máy móc. Mọi tính toán thiết kế đều phải dựa trên các bộ tiêu chuẩn cốt lõi sau:

A. TCVN 7447 / IEC 60364 (Hệ thống lắp đặt điện hạ áp)

Đây là bộ tiêu chuẩn “gối đầu giường” của mọi kỹ sư điện, quy định chi tiết về:

• Bảo vệ quá dòng: Lựa chọn Aptomat (CB) và MCCB phải đảm bảo dòng cắt ngắn mạch phù hợp với công suất nguồn.
• Bảo vệ chống giật: Bắt buộc lắp đặt thiết bị chống dòng rò ELCB hoặc RCBO cho các ổ cắm và thiết bị cầm tay trong môi trường công nghiệp.
• Đi dây và cáp: Quy định về khoảng cách an toàn khi đi dây trên thang máng cáp hoặc sử dụng hệ thống Busway để thay thế cáp động lực lớn.

B. TCVN 9385:2012 (Chống sét và Tiếp địa)

Nhà xưởng khung thép tiền chế là đối tượng dễ bị sét đánh. Hệ thống bảo vệ phải bao gồm:

• Hệ thống chống sét trực tiếp: Kim thu sét phát tia tiên đạo.
• Hệ thống tiếp địa: Yêu cầu đo điện trở tiếp địa phải đạt R ≤ 10 Ohm (cho chống sét) và R ≤ 4 Ohm (cho an toàn điện). Việc thi công tiếp địa phải sử dụng cọc đồng và mối hàn hóa nhiệt đúng quy cách.
• Chống sét lan truyền: Lắp đặt thiết bị chống sét lan truyền (SPD) tại tủ tổng MSB để bảo vệ các thiết bị điện tử nhạy cảm.

C. IEC 61439-1/2 (Tiêu chuẩn Tủ điện hạ thế)

Khi gia công và lắp đặt tủ điện, nhà thầu phải tuân thủ tiêu chuẩn Form tủ điện IEC 61439. Tiêu chuẩn này đảm bảo khả năng chịu dòng ngắn mạch của thanh cái Busbar và độ tăng nhiệt an toàn bên trong tủ.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

3. Quy Định Về An Toàn PCCC Trong Hệ Thống Điện

Chập điện là nguyên nhân hàng đầu gây cháy. Do đó, thiết kế điện nhà xưởng hiện đại bắt buộc phải tích hợp chặt chẽ với hệ thống báo cháy tự động và tuân thủ các yêu cầu sau:

4. Rủi Ro Khi Không Tuân Thủ Tiêu Chuẩn

Việc bỏ qua các tiêu chuẩn trên để tiết kiệm chi phí đầu tư ban đầu sẽ dẫn đến hậu quả nghiêm trọng:

1. Không được nghiệm thu PCCC: Nhà máy không thể đi vào hoạt động hợp pháp.
2. Hư hỏng thiết bị: Các vấn đề như sóng hài hoặc mất pha có thể phá hủy dây chuyền sản xuất.
3. Sự cố ngừng máy đột ngột: Gây thiệt hại kinh tế lớn. Lúc này bạn sẽ cần đến dịch vụ sửa tủ điện công nghiệp khẩn cấp với chi phí cao.

Kết Luận & Giải Pháp Từ Chuyên Gia

Hệ thống điện nhà xưởng đạt chuẩn không chỉ là lắp cho “sáng đèn” mà là sự đảm bảo về Pháp lý và An toàn. Để duy trì hệ thống luôn đạt chuẩn theo thời gian, doanh nghiệp cần thực hiện bảo trì hệ thống điện và thí nghiệm điện định kỳ.

Tại KTH Electric, chúng tôi cam kết mọi thiết kế và thi công đều tuân thủ 100% các tiêu chuẩn TCVN và IEC nêu trên, từ hệ thống điện nặng đến điện nhẹ.
