Tủ điện chuyển đổi nguồn ATS là gì?

Khái niệm hệ thống thiết bị chuyển mạch nguồn tự động khẩn cấp

Hệ thống thiết bị chuyển mạch nguồn tự động khẩn cấp (ATS) là bộ điều khiển trung tâm làm nhiệm vụ giám sát điện áp từ hai nguồn: nguồn điện lưới quốc gia (Main) và nguồn máy phát điện (Generator). Khi nguồn điện chính gặp sự cố đột ngột như mất hoàn toàn, sụt áp nghiêm trọng hoặc mất pha, hệ thống ATS sẽ lập tức gửi tín hiệu nổ máy phát diesel dự phòng. Ngay khi máy phát đạt đủ mức điện áp và tần số tiêu chuẩn, bộ chuyển mạch nguồn sẽ tự động ngắt kết nối với lưới điện và đóng mạch với máy phát, đưa dòng điện khẩn cấp đến hệ thống phụ tải mà không cần sự can thiệp thủ công của con người.

Hệ thống ATS là chốt chặn cuối cùng bảo vệ dữ liệu máy chủ, duy trì thiết bị y tế và giữ cho các dây chuyền sản xuất tự động không bị đình trệ, gây thiệt hại hàng tỷ đồng mỗi khi mất điện lưới.

Các khía cạnh quan trọng về tiêu chuẩn kỹ thuật (IEC 60947-6-1)

Một tủ ATS đạt chuẩn công nghiệp bắt buộc phải vượt qua các bài kiểm định khắt khe của hệ thống tiêu chuẩn quốc tế, đặc biệt là IEC 60947-6-1. Tiêu chuẩn này quy định cụ thể về thiết bị chuyển mạch đa chức năng (Multiple function equipment – Transfer switching equipment).

Theo IEC 60947-6-1, hệ thống thiết bị đóng cắt bên trong tủ ATS phải đảm bảo khả năng đóng và ngắt mạch dưới điều kiện tải định mức và quá tải nhẹ mà không sinh ra hồ quang gây cháy nổ. Thiết bị phải có khóa liên động cơ khí (Mechanical Interlock) và khóa liên động điện (Electrical Interlock) tuyệt đối an toàn. Điều này có nghĩa là trong mọi trường hợp sự cố phần mềm hay phần cứng, hệ thống không bao giờ cho phép đóng đồng thời cả nguồn lưới và nguồn máy phát cùng một lúc, tránh hiện tượng ngắn mạch nổ tung toàn bộ trạm biến áp.

Danh sách các thành phần cấu tạo nên hệ thống tủ ATS là gì?

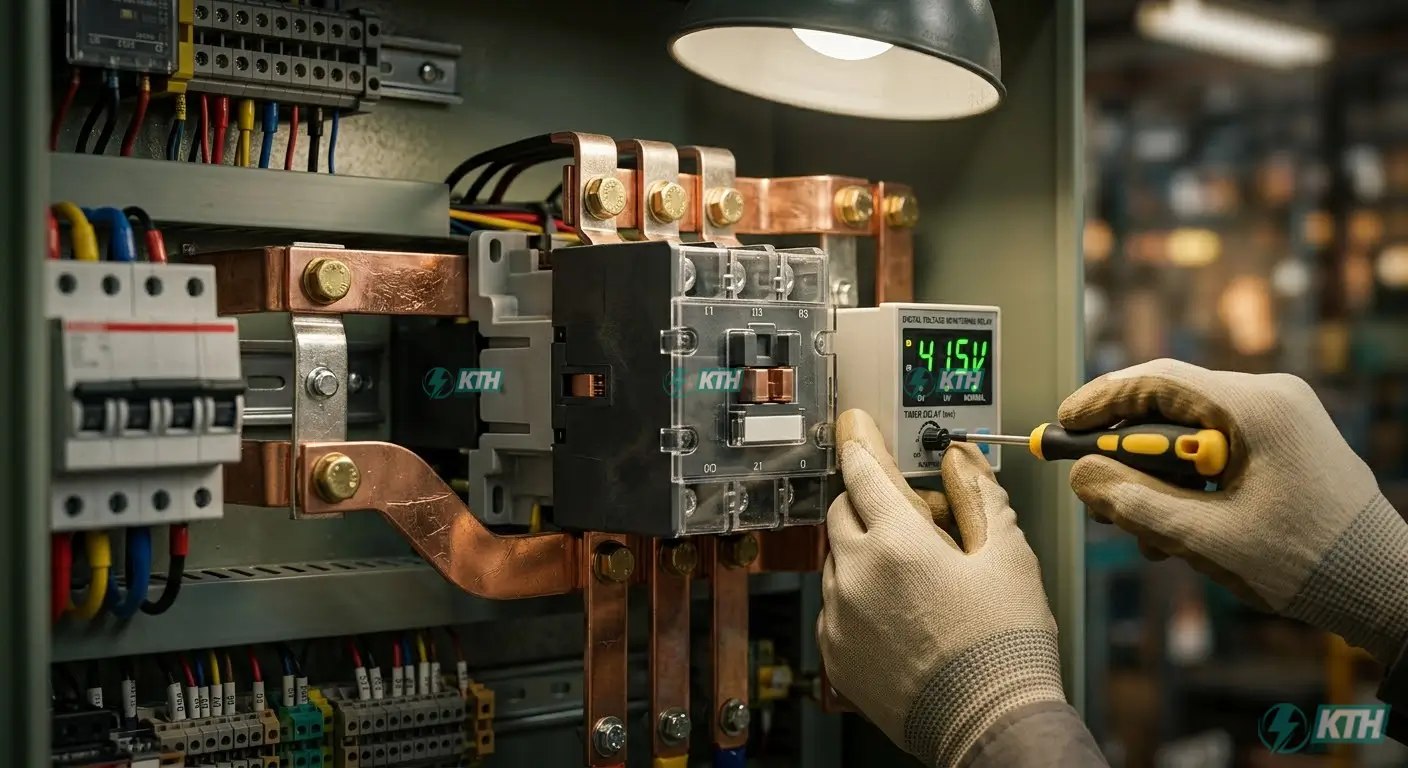

Miêu tả thiết bị đóng cắt chuyển nguồn (Contactor ATS)

Thiết bị đóng cắt là “bắp tay” cơ bắp của toàn bộ tủ điện ATS, chịu trách nhiệm trực tiếp gánh vác dòng điện định mức từ 100A đến 3200A. Hiện nay, có ba dạng thiết bị đóng cắt chuyển nguồn chính:

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

• Contactor chuyển nguồn (Khởi động từ): Sử dụng 2 contactor có khóa chéo cơ khí. Ưu điểm là thời gian chuyển mạch cực nhanh (tính bằng mili-giây), thường áp dụng cho tủ ATS công suất nhỏ và trung bình (dưới 800A).
• Máy cắt không khí (ACB) hoặc Aptomat khối (MCCB) tích hợp Motorize: Sử dụng động cơ điện (motor) để tự động lên cót và đóng ngắt các ACB/MCCB. Đây là lựa chọn bắt buộc cho các hệ thống tủ chuyển nguồn dự phòng công suất lớn trong công nghiệp, với độ bền bỉ cơ học cực cao và khả năng cắt dòng ngắn mạch lớn.
• Bộ ATS nguyên khối (PC Class hoặc CB Class): Thiết kế đúc sẵn tích hợp 2 đầu vào nguồn và 1 đầu ra, nhỏ gọn, dễ đấu nối và vận hành ổn định.

Miêu tả thiết bị điều khiển và giám sát (Relay điện áp, Timer delay)

Nếu bộ đóng cắt là “bắp tay” thì đây chính là “bộ não” của hệ thống ATS.

• Relay giám sát điện áp (Voltage Monitoring Relay): Liên tục đo lường thông số điện áp 3 pha 380V/400V của điện lưới. Ngay khi phát hiện các hiện tượng bất thường như thấp áp (Under-voltage), quá áp (Over-voltage), mất pha (Phase loss) hoặc đảo pha, relay lập tức báo lỗi và xuất tín hiệu cắt nguồn lưới.
• Timer delay ATS (Rơ le thời gian): Phụ kiện tủ ATS không thể thiếu để thiết lập độ trễ thời gian chuyển nguồn. Bộ timer giúp tạo ra các khoảng trễ cần thiết (delay on, delay off) nhằm chống hiện tượng chuyển mạch liên tục khi điện lưới chập chờn, đồng thời cho máy phát có đủ thời gian để ổn định vòng tua và điện áp trước khi đóng tải.
• Bộ điều khiển trung tâm (Controller): Hiện nay, các tủ điện ATS hiện đại thường thay thế dàn relay và timer rời rạc bằng một bộ vi xử lý trung tâm (như Deepsea, Osung, Smartgen) với màn hình LCD hiển thị toàn bộ thông số, giúp lập trình chính xác thời gian và chế độ hoạt động.

Miêu tả hệ thống vỏ tủ và phụ kiện (Thép sơn tĩnh điện, độ bảo vệ IP54/IP55)

Hệ thống linh kiện phải được bảo vệ trong một môi trường an toàn tối đa.

Vỏ tủ điện ATS được chấn gấp từ vật liệu thép tấm mạ kẽm với độ dày từ 1.2mm đến 2.0mm, sau đó phủ sơn tĩnh điện cách điện hoàn toàn. Đối với các môi trường lắp đặt thông thường trong nhà (phòng kỹ thuật), tủ áp dụng tiêu chuẩn chống bụi nước IP40. Tuy nhiên, nếu bắt buộc đặt ở trạm bơm, khu vực thi công ngoài trời hoặc xưởng nhiều bụi ẩm, vỏ tủ phải được thiết kế ron cao su chuyên dụng, có mái che vát nước đạt độ bảo vệ IP54 hoặc tủ ATS ngoài trời IP55, IP65 (đôi khi sử dụng Inox 304).

Hệ thống phụ kiện đi kèm bao gồm thanh cái đồng (Busbar) bấm cos tiêu chuẩn, hệ thống đèn báo trạng thái nguồn R-S-T, nút nhấn chuyển chế độ Auto/Manual và hệ thống quạt tản nhiệt tự động làm mát mặt tiếp điểm đóng cắt.

Các bước hoạt động chính của hệ thống chuyển nguồn tự động ATS là gì?

Quy trình tự động hóa của tủ ATS phải tuân thủ nghiêm ngặt tính logic về mặt thời gian để không làm sốc điện các hệ thống máy móc tải trọng lớn. Quy trình bao gồm 4 bước kỹ thuật cốt lõi:

Tủ điện ATS có bắt buộc trang bị cho hệ thống máy phát điện dự phòng không? (Có)

Có, việc trang bị tủ điện ATS là yêu cầu bắt buộc tuyệt đối. Trong quá trình đi tư vấn thiết kế cơ điện, tôi thường nhận được câu hỏi từ các chủ đầu tư rằng: “Liệu tôi có thể tiết kiệm chi phí bằng cách dùng cầu dao đảo chiều bằng tay thay vì lắp đặt cả một hệ thống chuyển nguồn tự động không?”. Câu trả lời của một kỹ sư 20 năm trong nghề luôn là: Không thể và không được phép!

Giải thích điều kiện đúng dựa trên yêu cầu an toàn nguồn điện khẩn cấp và bảo vệ liên tục (Bệnh viện, chung cư, nhà máy)

Sự bắt buộc này xuất phát từ yếu tố an toàn nguồn điện khẩn cấp và tính mạng con người, đặc biệt trong các công trình trọng điểm:

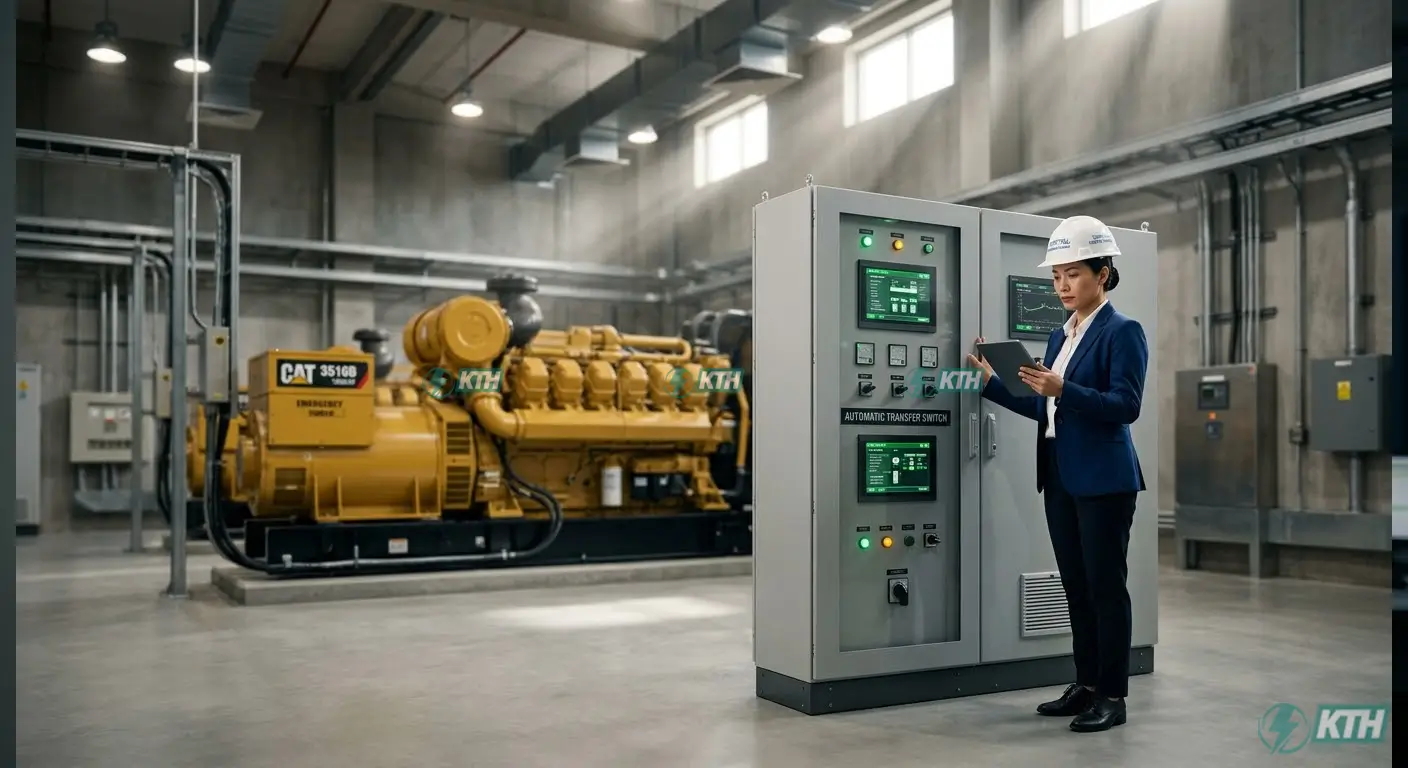

• Tại Bệnh viện: Hệ thống máy thở, phòng phẫu thuật và máy chạy thận không cho phép mất điện quá 10 giây. Nếu dùng cầu dao tay, nhân viên bảo trì phải chạy từ phòng trực xuống tầng hầm để gạt cầu dao, mất ít nhất 5-10 phút. Khoảng thời gian này đủ để gây ra những hậu quả thảm khốc về nhân mạng. Tủ ATS rút ngắn thời gian này xuống chỉ còn 5-15 giây hoàn toàn tự động.
• Tại Tòa nhà chung cư: Khi có sự cố cháy nổ gây mất điện lưới, hệ thống bơm nước chữa cháy, quạt tăng áp cầu thang bộ và thang máy thoát hiểm phải có điện lập tức. Luật PCCC quy định rõ chuyển nguồn khẩn cấp là tiêu chuẩn nghiệm thu bắt buộc đối với các công trình này.
• Tại Nhà máy sản xuất: Một mẻ nung thép, một dây chuyền ép nhựa hay hệ thống máy chủ lưu trữ (Data Center) nếu bị ngắt điện đột ngột sẽ làm hỏng toàn bộ nguyên liệu, gây kẹt máy và hỏa hoạn. Tủ chuyển nguồn dự phòng ATS bảo vệ tính liên tục của chuỗi cung ứng, cứu vãn hàng tỷ đồng thiệt hại chỉ sau một sự cố rã lưới.

Các nhóm tủ điện chuyển mạch nguồn ATS phổ biến trên thị trường là gì?

Thị trường vật tư thiết bị điện phân loại hệ thống ATS thành nhiều nhóm khác nhau để đáp ứng chính xác nhu cầu phụ tải và quy mô công trình.

Miêu tả nhóm Tủ ATS phân loại theo dòng điện định mức (100A đến 3200A)

Dòng điện định mức (Rated Current) là yếu tố tiên quyết khi lựa chọn thiết bị.

• Nhóm công suất nhỏ (100A – 400A): Thường sử dụng cho các biệt thự lớn, ngân hàng, hoặc trạm BTS viễn thông. Thiết bị đóng cắt thường là Contactor ATS hoặc các bộ chuyển đổi nguồn nguyên khối dạng nhỏ (Mini ATS). Nhóm này có tốc độ chuyển mạch rất nhanh và giá thành cực kỳ dễ tiếp cận.
• Nhóm công suất trung bình (600A – 1200A): Phục vụ cho các tòa nhà văn phòng, xưởng may, chung cư mini. Ở dải dòng điện này, aptomat khối MCCB có gắn mô-tơ (Motorized MCCB) là lựa chọn tối ưu nhất nhờ khả năng dập hồ quang tốt và chịu được dòng ngắn mạch cao.
• Nhóm công suất lớn (1600A đến 3200A, thậm chí 6300A): Dành riêng cho các nhà máy công nghiệp nặng, trung tâm dữ liệu hoặc bệnh viện tuyến đầu. Bắt buộc phải sử dụng Máy cắt không khí (ACB) làm thiết bị chuyển mạch nguồn. Các tủ này có kích thước đồ sộ, cần sử dụng hệ thống thanh cái đồng siêu dày và thiết kế vách ngăn form 3b/4b chống cháy lan.

Miêu tả nhóm Tủ ATS phân loại theo điện áp định mức (3 pha 380V/400V)

Trong môi trường công nghiệp, 100% hệ thống sử dụng tủ ATS 3 pha với điện áp định mức chuẩn 380V/400V. Tủ 3 pha không chỉ giám sát điện áp mà còn tích hợp bộ sensor mất pha, ngược pha, hoặc kẹt pha. Điều này vô cùng quan trọng vì nếu điện lưới bị mất 1 pha (2 pha còn lại vẫn có điện), động cơ 3 pha trong xưởng sẽ bị gầm, quá nhiệt và cháy cuộn dây ngay lập tức. Hệ thống ATS 3 pha sẽ phát hiện lỗi này, đánh giá lưới điện không đạt chuẩn và lập tức gọi máy phát điện để bảo vệ động cơ.

Miêu tả nhóm Tủ ATS sử dụng bộ điều khiển vi xử lý tích hợp so với mạch Relay Timer rời

Đây là bước tiến lớn về công nghệ trong ngành điện:

• Tủ dùng mạch Relay, Timer rời: Là phương pháp truyền thống. Kỹ sư sử dụng hàng loạt relay trung gian, rơ le thời gian và dây dẫn chằng chịt để lập trình logic hoạt động. Ưu điểm là linh kiện rẻ, dễ thay thế từng món. Nhược điểm lớn nhất là quá nhiều tiếp điểm dẫn đến xác suất hỏng hóc cao, khó dò lỗi khi có sự cố chập cháy.
• Tủ dùng bộ điều khiển vi xử lý (Microprocessor Controller): Hiện tại, tôi luôn khuyên khách hàng chuyển sang hệ thống này. Tất cả logic phức tạp (độ trễ, cảm biến điện áp, tín hiệu đề máy) được lập trình vào một bo mạch điện tử duy nhất (như Deepsea, Smartgen). Tủ điện gọn gàng hơn 70%, có màn hình LCD theo dõi trực quan mọi thông số Vôn, Ampe, Tần số và có thể kết nối internet để giám sát điện áp tự động từ xa thông qua điện thoại.

Những vấn đề thường gặp khi vận hành tủ chuyển nguồn khẩn cấp là gì?

Dù được thiết kế hoàn hảo đến đâu, máy móc vẫn có rủi ro vận hành sau nhiều năm sử dụng. Dưới đây là 2 lỗi “kinh điển” và cách mà một kỹ sư cơ điện xử lý nhanh chóng.

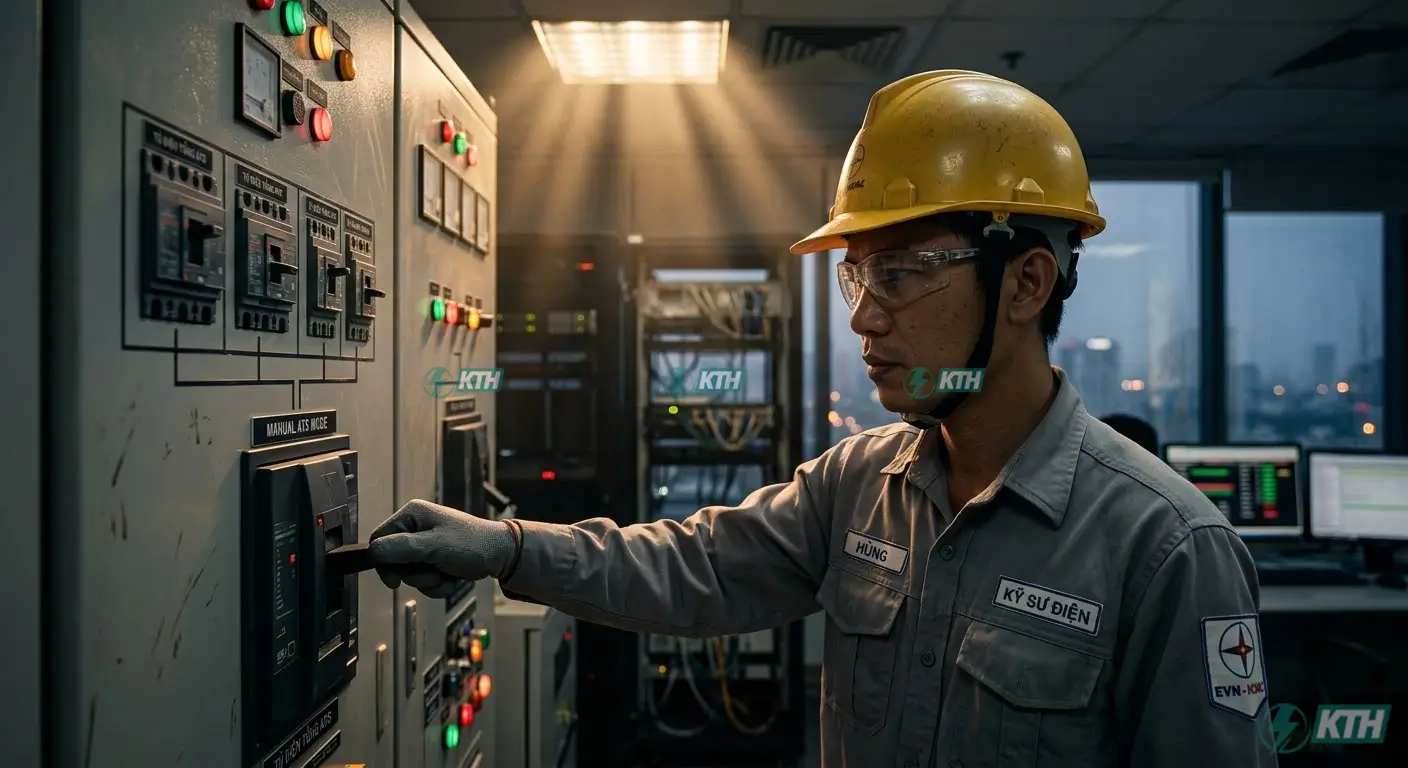

Các bước chuẩn kỹ thuật để lắp đặt tủ điện ATS an toàn là gì?

Lắp đặt tủ điện phân phối ATS yêu cầu sự tuân thủ nghiêm ngặt về quy trình đấu nối, bởi chỉ một sai sót nhỏ trong việc đảo pha cũng có thể làm cháy toàn bộ dây chuyền sản xuất.

Mô tả chi tiết Bước 1: Đo kiểm điện áp và tính toán công suất máy phát (Ví dụ: 100kVA)

Trước khi đưa tủ vào vị trí, kỹ sư phải thẩm định lại sự tương thích giữa công suất tải, công suất tủ ATS và công suất máy phát.

Ví dụ: Trạm trang bị máy phát diesel dự phòng công suất 100kVA. Dòng điện tối đa phát ra khoảng 150A mỗi pha. Khi đó, tủ chuyển nguồn ATS bắt buộc phải có dòng định mức lớn hơn hoặc bằng dòng của máy phát, lý tưởng nhất là chọn loại tủ điện ATS 200A (dư tải 20-30%) để tránh hiện tượng gia nhiệt tại tiếp điểm khi máy chạy full tải liên tục nhiều giờ. Tuyệt đối không dùng tủ ATS dòng điện nhỏ hơn máy phát.

Mô tả chi tiết Bước 2: Đấu nối cáp điện lực động lực và cáp tín hiệu điều khiển

Đây là bước quyết định độ an toàn của dự án.

• Đấu nối cáp động lực: Gồm 3 đường cáp cực lớn. Cáp từ Lưới (Main) vào đầu trên của bộ ATS. Cáp từ Máy phát (Gen) vào đầu dưới tương ứng. Và cáp xuất Load đi ra phụ tải. Quá trình ép cos (cốt) cáp điện lực phải sử dụng máy kìm thủy lực cường độ cao, bọc mỡ dẫn điện chống oxy hóa. Mọi bu-lông phải được siết bằng cờ-lê lực (Torque Wrench) theo chuẩn nhà sản xuất quy định. Lỏng lẻo ở cực nối sẽ tạo ra hồ quang thiêu rụi cả vỏ tủ.
• Đấu nối cáp tín hiệu điều khiển: Bao gồm 2 sợi cáp (tiết diện 1.5mm2 – 2.5mm2) kéo từ chân tín hiệu (Remote Start) của tủ ATS sang bảng điều khiển của máy phát điện. Cáp tín hiệu này phải là loại cáp chống nhiễu, đi trong ống gen độc lập, cách ly hoàn toàn với mương cáp động lực để tránh bị cảm ứng từ trường gây nhiễu lệnh đề máy phát.

Bảng nhóm báo giá tủ điện chuyển đổi nguồn ATS mới nhất 2026 là bao nhiêu?

Thị trường báo giá tủ ATS 2026 ghi nhận sự phân hóa rõ rệt dựa trên thương hiệu linh kiện (như Schneider, ABB, Osung, Socomec) và kết cấu vỏ tủ. Là nhà thầu trực tiếp sản xuất, tôi bóc tách chi phí thành 2 nhóm thực tế nhất dưới đây:
