1. Tủ điện tổng MSB là gì? Đừng nhầm lẫn giữa MSB, MDB và DB!

Tủ điện tổng MSB (Main Distribution Switchboard) chính là cánh cửa đầu vào cho toàn bộ hệ thống điện hạ thế của một công trình. Nó được lắp đặt ngay sau trạm biến áp hạ thế (nơi hạ áp từ 6kV-35kV xuống 380V) và đứng trước các tủ phân phối nhánh DB hoặc MDB.

Trong ngôn ngữ chuyên môn, nó còn được gọi là tủ điện MSB, tủ điện chính, tủ phân phối tổng. Chức năng của MSB là làm “người gác cổng” tối cao: nhận toàn bộ dòng điện khổng lồ từ nguồn chính và phân phối an toàn đến hàng chục nhánh phụ tải bên dưới.

Sự khác biệt sống còn mà bạn phải biết:

Nhiều chủ đầu tư không rành kỹ thuật thường đánh đồng MSB, MDB và DB. Ở một số chuẩn quốc tế, MDB và MSB có thể dùng tương đương. Nhưng tại Việt Nam:

• MSB (Main): Là tủ TỔNG, chịu dòng điện khổng lồ (lên tới 6300A).
• DB (Distribution Board): Là tủ NHÁNH, thường thấy ở các tầng hầm chung cư, dòng điện nhỏ, chỉ cấp cho một khu vực cục bộ.

2. “Bóc tách” Cấu tạo & Chức năng cốt lõi của Tủ MSB

2.1. Thiết kế vỏ tủ và ưu điểm Module hóa

Vỏ tủ MSB được chế tạo từ thép tấm hoặc thép mạ kẽm sơn tĩnh điện với độ dày tiêu chuẩn từ 1.2mm đến 2.0mm. Hình dáng phổ biến là dạng hộp chữ nhật đứng, áp dụng Form 3B – chuẩn thiết kế tối ưu nhất cho nhà máy và tòa nhà nhờ khả năng chia khoang cực kỳ linh hoạt.

Chuyên viên tư vấn & Báo giá

Ms. Khuyên Bùi

⚡ Phản hồi ngay

Chat tư vấn qua Zalo Official

Điều khiến tôi tâm đắc nhất ở các dòng tủ MSB hiện đại chính là thiết kế Module hóa. Mỗi khoang chức năng (ngăn chứa) có thể kéo ra, đẩy vào dễ dàng (draw-out). Khi cần bảo trì, kỹ thuật viên chỉ tốn 15-20 phút để rút ngăn bị lỗi ra thay thế mà không cần ngắt điện toàn bộ nhà máy.

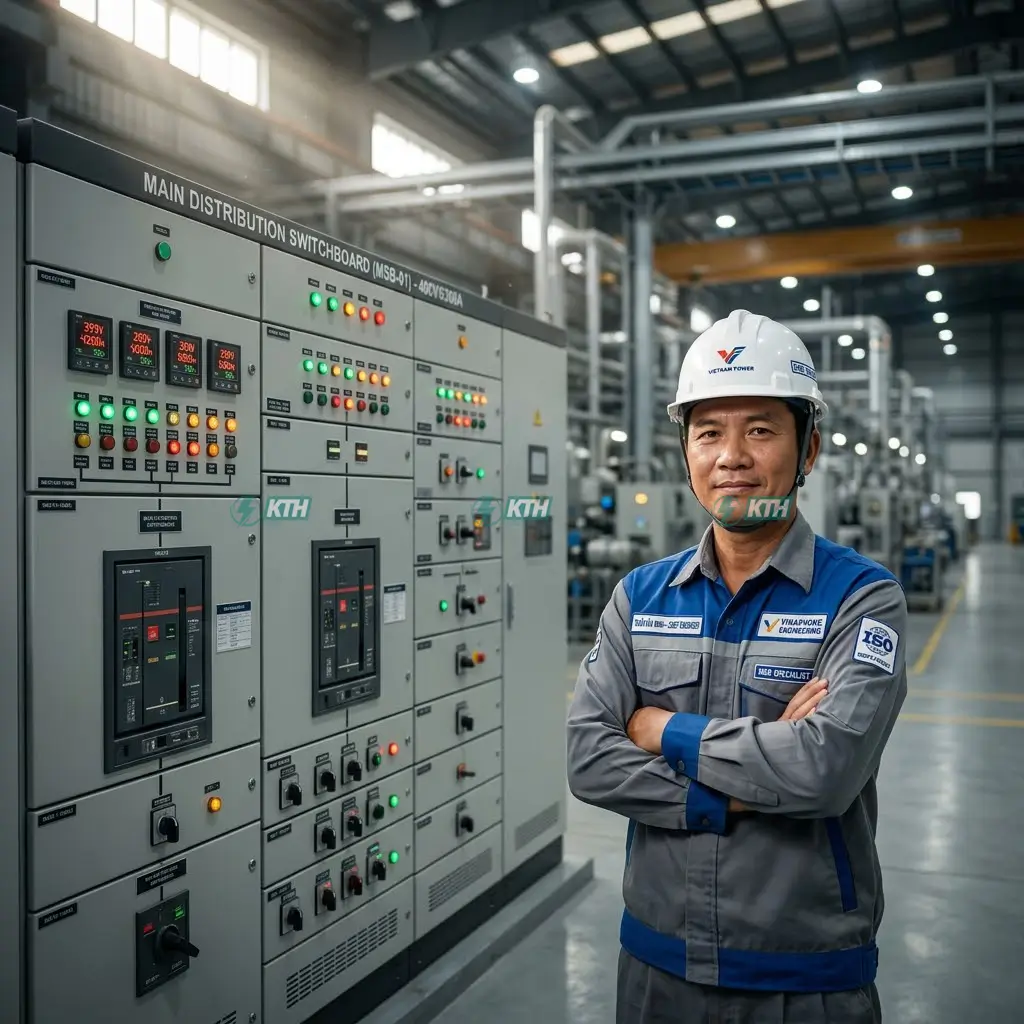

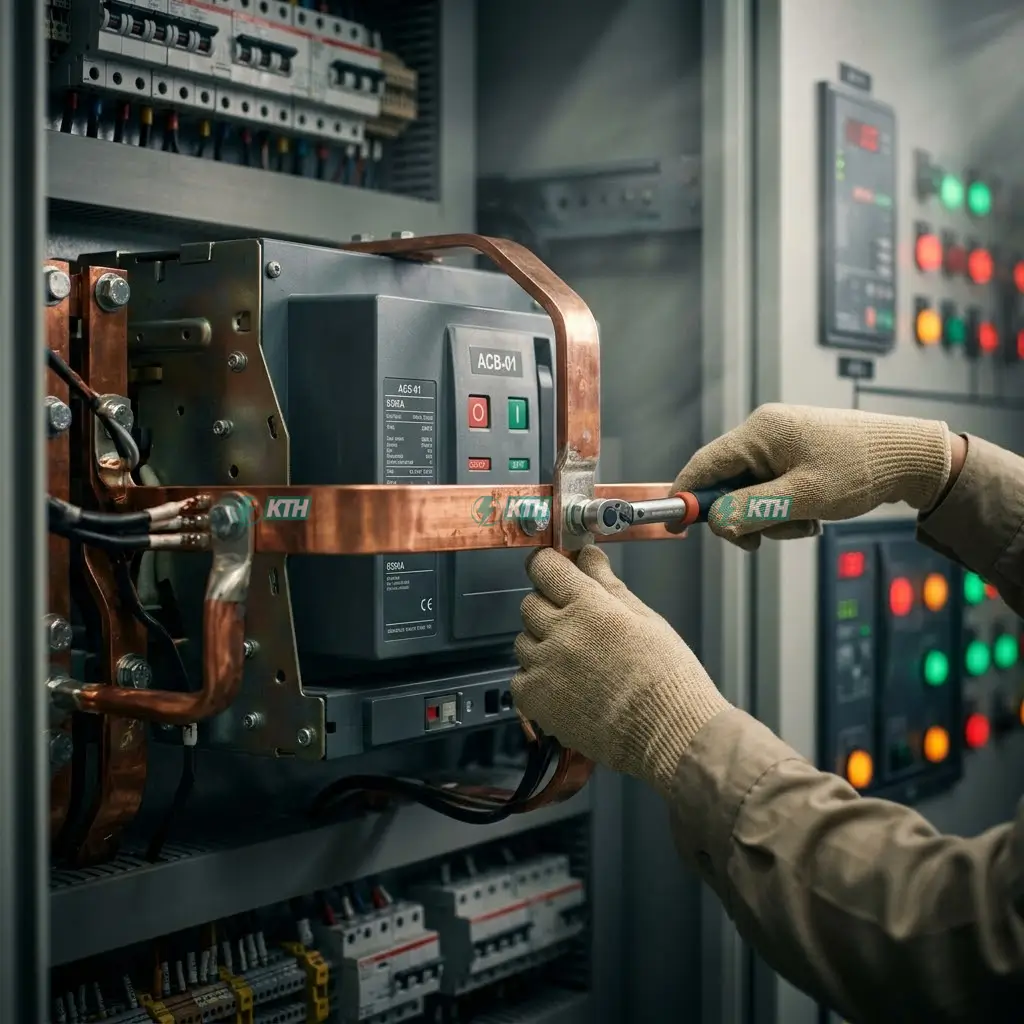

2.2. Các ngăn chức năng bên trong tủ MSB

Một tủ MSB hoàn chỉnh sẽ bao gồm các “nội tạng” sau:

Tất cả thiết bị đều tuân thủ nghiêm ngặt tiêu chuẩn quốc tế: IEC 61439-1, IEC 60439-1 và IEC 60529 – đây cũng là bộ chuẩn mà KTH Electric áp dụng cho 100% sản phẩm xuất xưởng.

2.3. Chức năng bảo vệ: Khi MSB cứu vãn cả cơ đồ

Chức năng cốt lõi của MSB là đóng cắt và bảo vệ. Nó như một hệ thống radar phát hiện ngay lập tức các mối nguy: mất pha, sụt áp, quá áp, quá tải, ngắn mạch… và ngắt điện trong vài mili-giây.

3. Thông số kỹ thuật tiêu chuẩn của Tủ Điện MSB

Để một chiếc tủ có tuổi thọ từ 15 – 20 năm, nó phải đạt các thông số kỹ thuật chuẩn chỉ sau:

Ứng dụng thực tế: Tủ MSB là thiết bị bắt buộc phải có mặt tại các Nhà máy công nghiệp (nhựa, dệt may, cơ khí), Cao ốc văn phòng, Trung tâm thương mại, Bệnh viện, Trường học, Cảng biển và Sân bay. Nó cần được đặt tại phòng kỹ thuật điện tổng, không gian phía trước tủ phải rộng ít nhất 1.5m để vận hành an toàn.

4. Cẩm nang Lắp đặt, Vận hành & Bảo dưỡng tủ MSB từ chuyên gia 20 năm

4.1. Sơ đồ nguyên lý hoạt động

Sơ đồ nguyên lý tủ MSB (ví dụ loại 5 nhánh tải) hoạt động theo luồng:

Nguồn chính (Biến áp) → Cáp lực → ACB Tổng (2000A-4000A) → Thanh cái đồng (Busbar) → Các MCCB nhánh (630A cho máy lạnh, 400A cho thang máy…) → Phụ tải.

Nếu có ngăn ATS: Cả nguồn Lưới và nguồn Máy phát sẽ đi qua bộ ATS trước khi cấp vào thanh cái chính. Relay giám sát sẽ ra lệnh chuyển nguồn nếu điện lưới dưới 85% hoặc mất pha quá 3 giây.

4.2. Quy trình 5 bước lắp đặt chuẩn kỹ thuật

Rất nhiều đội thi công thường làm ẩu, nhưng với KTH Electric, chúng tôi áp dụng quy trình cực kỳ khắt khe:

1. Làm móng: Nền bê tông phải chịu lực tối thiểu 1.5 tấn/m² (tủ 4000A nặng tới 1.8 tấn). Sử dụng ke thép chống rung.
2. Cố định tủ: Đặt tủ thẳng đứng, siết bulong móng.
3. Đấu nối cáp: Cáp bóc đúng chiều dài, ép cosse bằng kìm thủy lực, siết bulong bằng cờ-lê lực (Torque wrench) theo tiêu chuẩn nhà sản xuất. Luôn dùng đồng hồ vạn năng kiểm tra pha R-S-T-N.
4. Đo điện trở cách điện (Bắt buộc): Dùng Megomet đo pha-pha, pha-mass, N-mass. Điện trở phải >5 MΩ ở mức 500VDC. (Lời khuyên: Đừng vội đóng điện khi chưa đo Megger. Một lần đo sai có thể nướng sạch cả triệu đô la thiết bị).
5. Test logic: Thử vận hành mạch điều khiển và ATS không tải trước khi đóng điện chính thức.

4.3. Bảo dưỡng định kỳ: Chìa khóa cho tuổi thọ 20 năm

• Trước khi đóng điện lần đầu: Hút sạch bụi, loại bỏ ốc vít thừa, sấy khô tủ 24h nếu đo điện trở cách điện chưa đạt 5MΩ.

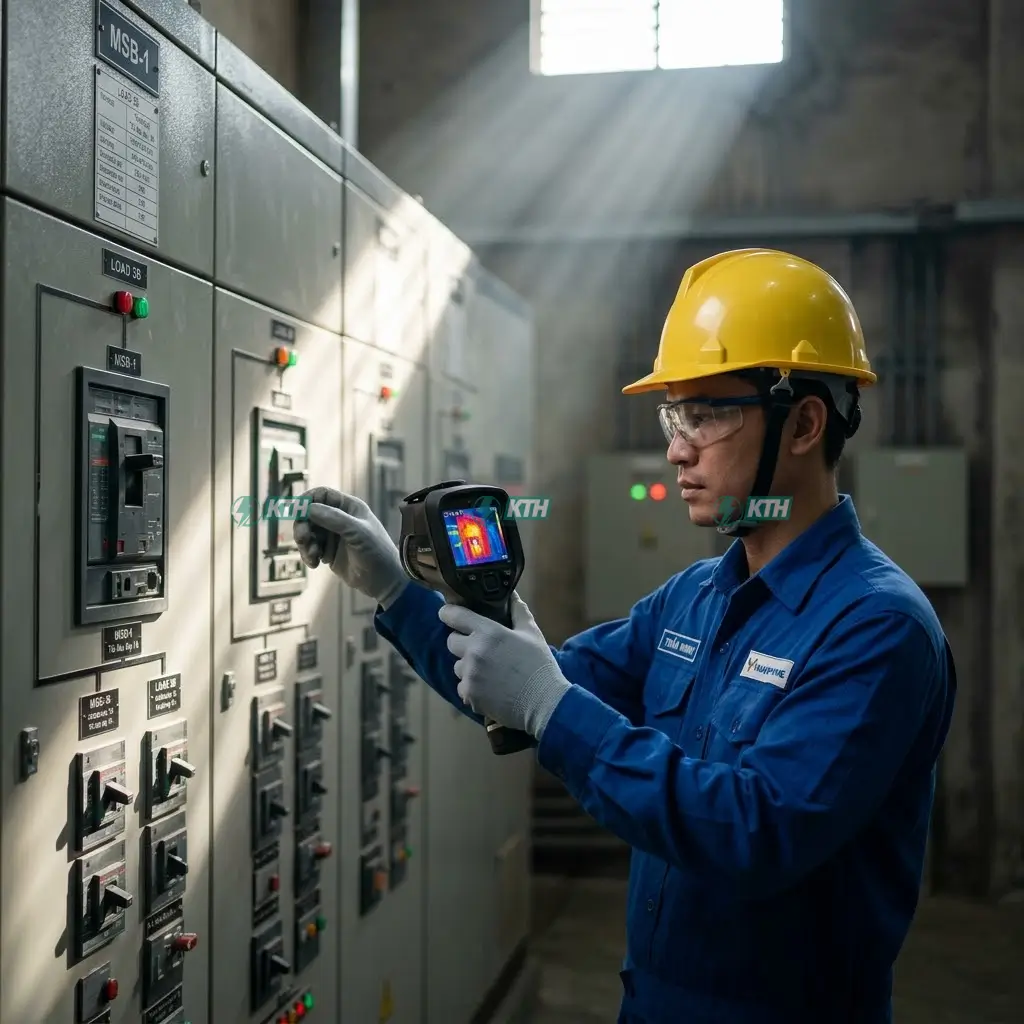

• Hàng tháng: Dùng camera nhiệt kiểm tra điểm nối thanh cái, siết lại bulong.
• Mỗi 3 – 6 tháng: Vệ sinh bằng khí nén khô, đo điện trở tiếp xúc, test chuyển nguồn ATS thủ công.
• Hàng năm: Test tác động của Aptomat bằng thiết bị bơm dòng sơ cấp (Primary Injection Test).

5. Báo Giá Tủ Điện Phân Phối Tổng MSB Mới Nhất 2026

Dưới đây là bảng giá tham khảo chi tiết cập nhật năm 2026 (Chưa bao gồm VAT, đã bao gồm vận chuyển nội thành TP.HCM):

(Lưu ý: Giá cấu thành phụ thuộc vào vật liệu vỏ tủ [Thép mạ kẽm vs Inox 304], số lượng ngăn, và thương hiệu thiết bị đóng cắt như Schneider, ABB, LS, Mitsubishi hay BTB Electric).

6. Tại sao hàng trăm nhà máy chọn KTH Electric làm nhà thầu cơ điện?

Câu chuyện thành công tại KCN Tân Bình (2025): KTH Electric đã thi công hoàn thiện hệ thống tủ MSB 3200A (dòng ngắn mạch 80kA) cho một nhà máy điện tử. Hệ thống tích hợp ATS 3200A kết nối 2 máy phát Cummins 1500kVA, kèm tụ bù 600kVAr, vỏ IP54.

Kết quả sau 1 năm: Hệ số cos phi tăng từ 0.78 lên 0.96 (tiết kiệm 18% tiền điện hàng tháng), ATS phản hồi dứt khoát trong 7 giây, 0 sự cố nhảy aptomat. Khách hàng đã lập tức ký hợp đồng bảo trì độc quyền 3 năm với chúng tôi!

5 Lý do KTH Electric là đối tác số 1 của bạn:

• ✅ Nhà máy sản xuất trực tiếp: Xưởng đặt tại 251 Phạm Văn Chiêu, Gò Vấp, TP.HCM. Không qua trung gian thương mại.
• ✅ Chuyên gia 20 năm: Đội ngũ kỹ sư sở hữu chứng chỉ hành nghề, thâm niên 15-25 năm thực chiến.
• ✅ Test tải 100%: Mọi tủ đều được test ngắn mạch, cách điện, logic ATS trước khi rời xưởng.
• ✅ Chứng từ minh bạch: Đầy đủ giấy tờ CO, CQ từ chính hãng.
• ✅ Bảo hành vàng: 24 tháng cho toàn bộ hệ thống, hỗ trợ kỹ thuật 24/7. Hỗ trợ thi công, nghiệm thu trực tiếp tại công trình.

7. Giải đáp 12 Câu Hỏi Thường Gặp (FAQs) Về Tủ MSB
